电子制作(精品)

创意小生活，电子DIY制作400例精华资料汇总目录：控制类 1一、温度控制和湿度控制 11. 简单实用的恒温控制器 12. 两个元器件组成的恒温控制器 13. 插座式自动温控器 24. 新颖的温度控制器 45. 多功能恒温控制电路 66. 数字显示温控仪 77. 简易数显温控仪 88. 高精度无阶跃恒温控制器 109. 实用自动巡回测温仪 1310. 全功能自动孵化控制仪 1511. 高精度孵化温控仪 1912. 湿度控制器 2013. 农用土壤湿度控制电路 2214. 组合电阻式土壤湿度仪 2415. 超声波加湿器 2716. 超声波微型雾化器 28二、声音控制、光线控制和触摸控制 2917. SK-6声控电路 2918. 快乐声控彩灯 3119. 实用的声控开关 3120. 声控电源插座 3321. 声控照明节电开关 3522. 声波遥控器 3623. 给电动玩具增加声控功能 4124. 辅导学生安装的声控开关 4125. 如何辅导学生装好声控电路 4626. 简易实用的光控开关 4827. 稳定可靠的光控电路 5028. 多路红外遥控器 5129. 多功能光电控制器 5330. 鸡舍灯光自动控制器 5431. 小屏幕LED汉字广告机 5532. 学装光控窗帘 5933. 全天候太阳能自动跟踪控制器 6134. 触摸式开关 6335. 廉价的触摸开关 6436. 光控、触摸式多用开关插座 64三、时间控制 6637. 挥手停闹的电子钟 6638. 给石英钟增加音乐报时功能(一) 6939. 给石英钟增加音乐报时功能(二) 7140. 新颖的集成电路数字钟 7341. 可编程数字钟 7542. 自动双向定时器 7743. 重复式定时电路 8044. 自制9挡定时器 8245. 用LED数字钟做定时开关 8546. 实用记忆定时器 8847. 家用定时提醒器 9048. 高精度定时器 9249. 两路4级定时控制器 9450. 多路可编程时间控制器 9851. 新型数显可逆定时控制器 10152. 多用可编程时间控制器 10553. 简单有趣的下棋计时电路 10854. 数字式定时器 10955. 小小定时提醒器 11256. 方便的万用时间控制器 11257. 灯箱定时控制器 11558. 实用的多功能钟控电路 11759. 简易钟控定时器 11960. 摄像机定期间断拍摄自动控制器 12161. 家电自动控制器的制作 12462. 大功率时间控制器 126四、程控和遥控 12863. D触发器的制作 12864. 间歇工作的自控装置 13165. 沙盘时序控制电路 13266. 工业用四路可编程控制器 13467. 程序控制和显示电路 13868. 实用型超声波遥控器 14069. 红外遥控配电板 14270. 红外遥控电源开关 14571. 简易实用的遥控器 14672. 微型强力遥控器 14773. 射频遥控开关 14974. 微型遥控器 15175. 能应答的遥控器 15476. 单路双通道电源遥控开关 15577. 双路遥控器 15778. 四通道红外遥控器 15879. 四通道比例遥控设备 16180. 性能优异的电机比例驱动电路 16481. 四通道遥控开关 16782. 四路红外遥控器 16983. 243路数字比例遥控电路 17184. 现代家庭自动化遥控系统(一) 17785. 现代家庭自动化遥控系统(二) 182五、计数器、编解码器和密码锁 18686. 可逆计数器 18687. 可编程的计数统计控制器 18788. 简易编译码电路 19189. 多功能密码控制器 19290. 两种实用的密码控制器 19491. 密码控制器 19692. 开关解密游戏机 19893. 简易电话密码锁 19994. 触摸式数字密码锁 20195. 双触摸点数字密码锁 20396. 电子密码锁开合器 20597. 红外遥控密码锁 20798. 用YYH308制作的密码锁 20999. 电子密码锁的设计要点 212门铃报警类 215一、门铃 215100. 简易对讲门铃 215101. 带闪光的音乐门铃 216102. 遥控电视门铃 216103. 感应式自动门铃 219104. 门控音乐门铃 220105. 叮咚和鸟鸣声响门铃 221106. 双音电子门铃 221107. 触摸双音门铃 223108. 自动问候电路 224二、报警 226109. 电话自动拨号报警电路 226110. 电话线防护报警器 230111. 防止电话外线被盗用的线路监控器 231112. 电缆防盗割报警器 232113. BP机式报警器 233114. 摩托车防盗报警器 235115. 无线遥控机动车防盗器 237116. 汽车防盗报警器加装遥控功能 241 117. 农机具防盗报警器 242118. 可燃气体报警器(一) 244119. 可燃气体报警器(二) 245120. 用气敏元件制作报警器 247121. 高精度数字式测温报警仪 249122. 粮食害虫检测报警器 252123. 塑料大棚温/湿度报警器 254124. 自动呼救器 255125. 防近视报警器 257126. 互助看家报警器 258127. 敲击报警器 259128. “认人”的抽屉报警器 260129. 超响度多用途报警器 261130. 多路遥控报警器 262131. 多功能报警电路 269132. 环宇MWH-I多功能全方位报警器 270 133. 远距离红外报警开关 273.134. 15路远距离遥控报警装置 274 135. 呼唤应答遥控报警电路 277136. 报警自锁电路 280三、讯响器 282137. 16声音响发生电路 282138. 声光讯响器及其应用 284139. 供电讯响器 286彩灯显示类 287一、照明灯 287140. 延时门灯 287141. 不用手关的延时灯 288142. 有趣的声控延时灯 291143. 光控自动灯 294144. 照明应急灯 297145. 声控备用照明灯 298146. 功能齐全的光照控制器 300 147. 灯光无线遥控器 301148. 遥控调光灯开关 305149. 性能优良的触摸调光器 306 150. 功能齐全的触摸调光电路草药 309 151. 视力保健台灯 312152. 时控保健灯 314153. 视力保护测光器 316154. 床头灯控制器 317155. 遥控/触摸调光器 319二、彩灯 321156. 彩灯控制器 321157. 组合装饰彩灯 322158. 循环追逐灯电路 324159. 小小循环灯 325160. 趣味彩灯模拟器 327161. 声控流水音乐彩灯 330162. 时间可调的双向流水彩灯 333 163. 三色8态循环彩灯 335164. 二维图案彩灯控制器 337 165. 可编程彩灯控制器 340166. 花样程控彩灯 344167. 压控变色彩灯 347168. 多功能变色灯 349169. 自制变色灯 350170. 扫描式霓虹灯控制电路 352171. 舞厅频闪灯 354172. 变幻无穷的声光模拟控制器 355 三、显示器 357173. 60秒显示器 357174. 比赛数显装置 360175. 广告逐级显示电路 361176. 多种信号波形演示器 364177. 多功能显示器 366电子智力玩具类一、机器人和电子宠物 370 178. 音乐闪光“外星人” 370179. 能判断障碍物的机器人 372180. 漂亮的声控音乐娃娃 374181. 花篮里的声控音乐娃娃 375182. 多功能不倒娃娃 377183. 磁控婚礼娃娃 379184. 能说会笑的不倒翁 381185. 电子遥马 382186. 模拟鸡、狗叫电路 383187. 电动甲虫怪物车 384188. 光控眨眼小动物 387189. 光控小鸟 388190. 电子鸟 391191. 变调电子鹦鹉 394192. 报晓声控狗 396193. 钓蛙游戏机 398194. 龟兔赛跑游戏机 400195. 智能玩具狗 403196. 自动报警的“防盗犬” 405197. 金鸡报晓 406198. 变色眼电子猫 407199. 会眨眼的蜘蛛 408二、玩具车和玩具枪、炮 410200. 遥控自动循迹车 410201. 会躲障碍的玩具警车 413202. 程控汽车 414203. 多通道遥控玩具坦克 416204. 声控坦克 420205. 惯性导弹打飞机 422206. 光电打靶——枪响球落 425207. 8声5闪玩具枪 427208. 光电枪射击游戏机 428三、智力玩具 430209. 多功能智力抢答器 430210. 电子玩具——抢夺城堡棋 432211. 自动裁判的陆战棋 435212. 婴幼儿注意力训练器 437213. 电子猜数玩具 439214. 电子积木 441215. 简易智商游戏器 442216. 幼儿读算游戏机 446217. 趣味游艺机 449218. 幼儿比数器 451219. “森林孩子”——袖珍电子游戏机 453 220. 电子玩具-碰数 455221. 音乐猜灯游戏器 458222. 用注旗遥控的红绿灯 461223. 电子地雷战棋 463224. 智取明珠 465225. 玩具用的遥控器 468226. 光耦数显示抢答器 470四、家庭电子摆设 472227. 电磁秋千 472228. 电磁摆 473229. 音乐走廊电路 475230. 触摸式电子音乐蜡烛 477231. 超声波喷泉盆景 478232. 语音贺卡SR616 479233. 有声电子贺卡 480234. 挂式电子表的小改进 482235. 给电子钟增加音乐报时功能 483家用电器类 487一、电风扇、电冰箱和空调器的功能改进 487 236. 巧改电风扇——三速变六速 487 237. 红外电扇遥控器 487238. 吊扇红外遥控器 491239. 给普通电扇增加电脑控制功能 494 240. 人体感应与温度控制的电风扇 497 241. 电冰箱保护器 501242. 空调启动保护器 502二、音、视频设备的功能改进 505243. 传导性耳聋听“耳机” 505244. 高灵敏度助听器 506245. 微型收音机的制作 507246. 怎样辅导青少年装置收音机 509 247. 给收音机加装定时器 515248. 改FM收音机收听电视伴音 516 249. 汉语拼音学习机 516250. 学拼音用的电子“黑板” 518 251. 用ISD1020制作复读机 519 252. 用途广泛的自动语音播放器 521 253. 给录音机加装全自停功能 524 254. 全电子录音机 526255. 多功能学习时间累计器 528 256. 具有显示功能的电子节拍器 529 257. 有趣的独弦琴 532258. 自制黑白摄像机 533259. 摄像机暂停控制器 535260. 高性能的天线放大器 535 261. 盲人电子温度计 537三、电话和对讲机 540262. 家庭电话与防盗开锁系统 540 263. 电话呼叫器 542264. 有线传呼对讲系统 543265. 简易总线式多路呼叫系统 547 266. 三极管有线对讲电话 550 267. 1W无线对讲机 552四、家庭用炊具和洁具 557268. 洗手机 557269. 实用“一点通”节水控制器 558 270. 煤气熄火自动关闭器 560 271. 水开报知器 561272. 开水器增加音响报警器 562 273. 电饭锅自动控制器(一) 563 274. 电饭煲自动控制器(二) 567 275. 电饭煲自动做饭装置(一) 571276. 电饭煲自动做饭装置(二) 571 277. 低耗高效电子灭蝇器 572278. 浴室镜面水气自动清除器 574 279. 卫生间自动除臭器 575280. 多功能便携式干衣机 578交、直流电源与节电类 580一、节电、限电 580281. 新颖的限电器 580.282. 节能定时开关 581283. 插片式节能开关 582284. 门控电灯开关 583285. 感应节能灯座 585286. 触摸自锁节能插痤 587287. 短时应急灯 587288. 路灯节电控制器 588289. 雷达式自动灯 589290. 功能齐全的家电保护器 590 291. 实用换插式电源插座 593292. 防止窃电的电能表 595二、交、直流电源 598293. 常用直流电源 598294. 1.5V~12V稳压电源 601295. 家电维修用电源 603296. 双极性5V稳压电源 605297. 自适应可调稳压电源 606298. 有短路保护的电子琴稳压电源 607 299. 简易稳压电源改造方法 608 300. 新颖的开关稳压电源 610301. 家用交流自动稳压器 611302. 交流稳压器 613303. 功能齐全的交流稳压器 616 三、充电器和逆变器 619304. 简单的逆变器 619305. 高精度全自动稳压逆变器 620 306. 直流稳压电源和充电机 624 307. 实用快速充电器 625308. 对讲机专用快速充电器 629 309. 高性能自动均衡充电器 632 310. 电源充电两用机 634311. 多功能镍镉电池充电器 636 312. 恢复镉镍电池功能的充电器 638 313. 家用应急电源 640其他应用制作 641314. 万次多用实验电路板 641 315. 用透明胶带作印制板 642 316. 设计小制作的印刷电路板 643 317. 自制印制板腐蚀机 645318. 15W直流无感储能电烙铁 648 319. 如何提高焊接质量 648320. 微型感应测电器 649321. 5用途3态声频逻辑笔 650 322. 自制感应式测试笔 652323. 多功能电路测试笔 653324. 试电笔的小改动 656325. 单按钮多路控制开关 657 326. 单按键多路遥控开关 658 327. 实用直流无触点开关 661 328. 自锁调压开关 662329. 雷达式探测控制电路 663 330. 直流电机控制电路 665331. 简单可调型电子步选器 666 332. 现代化灯具中的电子电路 668 333. 节能霓虹灯变换器 671334. 金属探测器 672335. 汽车制动气压报警器 673 336. 用于中学物理教学的演示器 657 337. 土壤水分测量仪 677338. 数字式土壤含盐量测试仪 678 339. 自制无线电综合测量仪 679台湾省电子小制作荟萃 685340. 磁场检测器 685341. 自动调光器 685342. 门窗防盗报警器 685343. 简易导通试验器 686344. 电子猫 686345. 电子小鸟 686346. 夜间不啼叫的电子小鸟 687 347. 电子节拍器 687348. 水质检测器 687349. 晶闸管测试器 688350. 水位报知器 688351. 电子风琴试验电路 689352. 有趣的碳膜式电子风琴 689 353. 电子睡眠器 689354. 光控式变调器 690355. 自动标识灯 690356. 渐亮渐暗的灯光控制电路 690 357. 机车声产生电路 691358. 巡逻车号笛 691359. 消防车号笛 692360. 红绿两色闪烁灯 692361. 用磁簧开关切换两信号灯 692362. 电子机关枪 693363. 触控继电器开关 693364. 两管长延时定时器 694365. 高灵敏度断线测试器 694366. 简易定时开关 694367. 水满报知器 695368. 断线报警器 695369. 蜂音门铃 696370. 感光鸣响的蜂鸣器 697371. 夜间闪光警示灯 697372. 附闪亮警示灯的巡逻车号笛 698373. 利用达林顿电路的定时器 698374. 利用晶闸管作负载开关的定时器 699 375. 开关型音乐报知器 699376. 光控型音乐报知器 700377. 宝定尿湿音乐报知器 700378. 磁控型音乐报知器 700379. 触控型音乐报知器 701380. 音乐IC作为延时灯控制器 701381. 声控型音乐报知器 702382. 音乐IC声音放大电路 702附录 703一、音乐/音响/语言集成电路内存资料一览表 703二、最新消费类集成电路应用精选 709三、进口家用电子产品常见名牌英汉对照表 77。

[电子小制作] 电子制作5000例散件元件清单：元件名称数量pcb板1带脚咪头1xh2.54-2p 弯座1xh2.54-2p线15mm白发蓝led59014三极管21m电阻110k 电阻14.7k电阻11uf电解电容147uf电解电容1声控led旋律灯主要由电源电路，话筒放大电路，led发光电路组成。

电源由j1输入，c1滤波供电路使用。

mic1将声音信号转化为电信号，经c2耦合到q1放大，放大后的信号送到q2基极，由q2驱动5只led发光，声响越大，led灯越亮。

宝贝名称：声控led旋律灯；工作电压：3－5.5vpcb板材：fr-4a级玻纤板外形尺寸：3cm*2.3cm电路功能：本套件制作成功后5只led会随着音乐或是其它声音的节奏闪动起来，可放置于音响附近，让灯光为音乐伴舞。

1、供电电压：无需供电；2、感应距离：5厘米内；3、pcb板尺寸：2.1cm*2.8cm；4、适用范围：移动的gsm信号手机，对于小灵通、固话和电信的cdma的手机是没有作用；5、适用时间：来电或者通话中；2、元件名称数量电路底板11ss86检波二极管95mm白发绿led1功能特点：1.使用时只需触摸（轻触）一下开关表面的按钮，开关即导通工作，然后延时20-180秒自动关闭.2.无触点电子开关，接通负载的瞬间无冲击电压，延时负载使用长.3.单极性供电（二线接线，同普通墙壁开关），可直接替换墙壁开关.4.微功耗，极其省电.本电路主要由音频放大电路和双稳态触发电路组成。

r1、c1将电路频响限制在3khz左右为高灵敏度范围。

电源接通时，双稳态电路的状态为q4截止，q3饱和，led1不亮。

当mic接到控制信号，经过两级放大后输出一负方波，经过微分处理后负尖脉冲通过d1加至q3的基极，使电路迅速翻转，led1被点亮。

当mic再次接到控制信号，电路又发生翻转，led1熄灭。

如果将led回路与其它电路连接也可以实现对其它电路的声控。

本电路采用直流5v电压供电，led熄灭时整机电流为3.4ma，led点亮时整机电流为8.8ma工作电压：dc3v—14v本套件由pcb板、电子元件。

实用电子小制作例随着科技的发展，电子制作已经成为人们日常生活中不可或缺的一部分。

无论是DIY爱好者还是学生，都可以通过一些实用的电子小制作来锻炼自己的动手能力和电子技术知识。

以下是几个实用的电子小制作例：1.简易温度计制作材料：热敏电阻、电容、电源、LCD显示屏组件等。

制作方法：将电阻连接到LCD模块上，将LCD模块连接到Arduino开发板上，通过编程控制显示屏显示当前温度。

2.果蔬新鲜度监测器制作材料：蓝牙模块、温湿度传感器、电源、硅胶密封容器等。

制作方法：将温湿度传感器装入硅胶密封容器内，连接蓝牙模块与传感器，通过编程将监测到的数据发送到手机端，实时监测果蔬的新鲜度。

3.智能照明系统制作材料：光敏电阻、继电器模块、电源、LED灯等。

制作方法：将光敏电阻与继电器模块连接，将继电器模块与LED灯连接，通过编程控制光敏电阻感光敏感度，根据环境光线的明暗程度自动调节LED灯的亮度。

4.简易红外遥控器制作材料：红外接收器、红外发射器、电源、开关等。

制作方法：将红外接收器与红外发射器分别连接到电路中，通过编程控制红外发射器发射不同的红外信号，实现对设备的遥控控制。

5.蓝牙音箱制作材料：蓝牙音频模块、扬声器、电池等。

制作方法：将蓝牙音频模块与扬声器连接，连接电池供电，通过编程控制音频模块与手机蓝牙连接，实现音箱的无线播放功能。

以上仅是一些简单的实用电子小制作例，每个项目涉及的材料和步骤可能会有所不同，具体的制作过程还需根据实际情况和个人需求进行调整。

通过这些小制作，不仅可以提升自己的动手能力和电子知识，还可以将科技与生活结合起来，创造更多的实用产品。

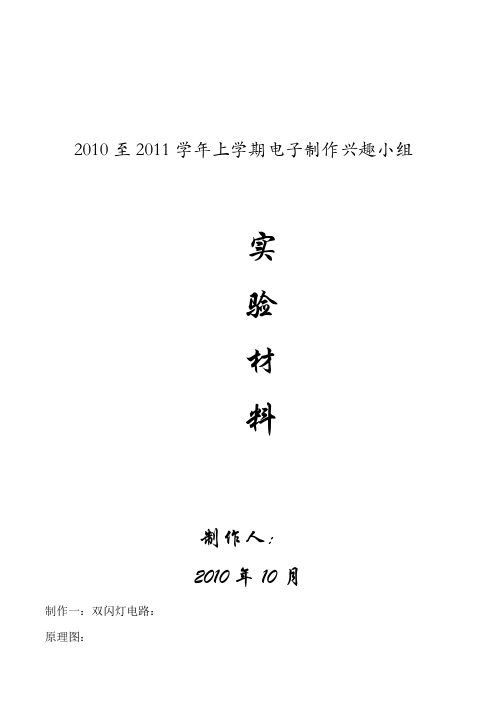

2010至2011学年上学期电子制作兴趣小组实验材料制作人：2010年10月制作一：双闪灯电路：原理图：电路原理：本电路为经典的互推互挽电路。

通电后LED1和LED2交替闪烁。

工作原理如下：电路通电时，假设Q1优先导通，则C1通过RI开始充电，由于充电时电容相当于短路，所以Q2基极近似接地，故Q2截止。

此时LED1点亮，LED2熄灭。

当C1充电毕，Q2 基极为高点平，故导通，LED被点亮，同时C1上电荷被泄放，Q1截止，LED1熄灭。

C2通过R2充电，充电毕Q1又导通电路如此循环，所有两个LED交替闪烁。

排版图：手绘，略。

制作二：叮咚门铃电路。

原理图：电路工作原理：IE555为时基振荡器。

按图示方法连接成振荡电路，C1的大小决定振荡频率的高低。

通过调整RI与R2的阻值，也可调整电路的振荡频率。

振荡信号经IC的三脚输出，再经过电容耦合只扬声器放声。

也可在3脚叫上三极管放大，与加大音量。

电路安装无误，只要按下开关即可发声。

电路排版图：手绘，略。

制作3：快慢闪灯电路原理图：电路原理：两个三极管组成放大电路。

通过调整VR1的阻值，可调整C1的充放速度，从而调整LED 的山所频率。

本电路原理和结构都较简单，所要注意的是三极管的极性不可接反。

电路排版图：手绘，略。

制作四：定时器电路原理图：电路工作原理：本电路和上一制作类似。

也是通过调整VR1的阻值来调整C1充电速度，当CI充电至电压高于三极管基极开启电压时，三级管Q1导通，导通后通过R2和R3分压后，由R4将电压输入至三极管Q2使其导通，再使得LED点亮。

电路应注意电阻阻值不可混用。

电路排版图：手绘，略。

制作五：电路工作原理：本电路结构较简单。

两个与非门组成压控振荡电路，再将振荡信号由R3驱动三极管Q1点亮LED发光。

由R2和C1决定电路的振荡频率。

本电路所使用的IC为4011，该芯片由四个与非门组成，电路中只使用两个，所以可任选两个使用。

注意电路中电源引脚并未标出。

电子制作摘要：本文将介绍电子制作的基本概念、工具和步骤。

我们将详细讨论电子制作的类型，包括原型制作、电路板设计和焊接等。

同时，我们还将提供一些实用的建议和技巧，帮助读者在电子制作中获得良好的成果。

第一节：引言电子制作是一种创造性的活动，可以将电子元件组装起来以创造出新的设备或系统。

电子制作可以是一项有趣的爱好，也可以是商业项目的一部分。

不管是哪种情况，掌握电子制作的基本技能都是非常重要的。

第二节：电子制作的基本工具在进行任何一项制作活动之前，首先需要准备一些必要的工具。

对于电子制作来说，以下工具是不可或缺的：1. 焊接铁和焊锡：用于将电子元件固定在电路板上。

2. 麦克风：用于测量电路中的电压、电流和电阻等。

3. 钳子和剪刀：用于裁剪和调整电子元件。

4. 螺丝刀和扳手：用于调整和固定电子设备。

5. 电线和插头：用于连接电路板和电源。

第三节：原型制作原型制作是电子制作的第一步。

通过原型制作，您可以验证您的设计是否可行，并进行必要的修改。

以下是一些原型制作的基本步骤：1. 设计电路图：在纸上或使用电子设计软件绘制电路图。

2. 选择元件：根据电路图选择合适的电子元件。

3. 搭建电路板：将电子元件按照电路图的连接方式搭建在电路板上。

4. 进行测试：使用麦克风测试电路板的性能和功能。

5. 进行修改：根据测试结果进行必要的修改和优化。

第四节：电路板设计一旦原型制作成功并经过测试，下一步是进行电路板设计。

电路板设计允许您将所有电子元件固定在一个单独的电路板上，使其更加整洁和可靠。

以下是一些电路板设计的基本步骤：1. 使用电路板设计软件：使用专业的电路板设计软件来创建电路板布局。

2. 定位元件：将元件按照电路图和电路板布局连接。

3. 设计电路板图层：将电路板分为不同的图层，如电源层、地层和信号层等。

4. 进行布线：使用软件工具进行布线，确保信号传输的正确性和稳定性。

5. 导出Gerber文件：导出Gerber文件以供制造商制作电路板。

该报警器只有6只元件，电路如图所示。

555时基电路连接成多谐振荡器，输出端接扬声器，电路的工作电源受平行相间的金属栅极控制，这样就构成了一个极简单的下雨报警器。

不下雨时，电路无电源供给，不工作。

当下雨时，雨滴落到容器里，使本不相通的栅极导通，电源接入电路，555开始振荡，扬声器发声报警。

告知天下雨了。

该电路的优点是不下雨时不耗电。

可以把栅极放在室外的容器内，而电路置于室内。

当然，此报警器还可用于其它各种防水报警的场合。

该电路的金属栅极可用50×50mm2的敷铜板用刀刻法刻制。

本电路只要接线正确，无需调试即可投入使用。

L在我身边有一些喜好电子的网友和同学，想自己尝试做一些什么东西，却不知道该如何下手，或者说是很想学但有些畏怯，迟迟入不了门。

电子制作并不是什么很困难的事，关键就在于你是否肯动手，是否肯迈出第一步。

你真正动手做了，才知道原来不会很难，只要有心，我们也能够做出像商品一样的东西。

在做的过程中，不仅能学到知识，而且你所得到的愉悦感和成就感是一般人所不能体验到的。

在这里，我给大家介绍一个很实用也很拉风的小东东——门铃。

这是我大学里的第一个作品，虽然蛮平常，但我觉得这是很好的初学者启蒙制作。

初学者，或者是没有真正动过手的电类专业的同学，都可以试着做一做，只要跑一趟电子市场，花上几块钱。

试想：如果一整栋宿舍只有你们寝室有门铃，那有几拉风！言归正传，在决定做什么之后，我们一般会把所需要的元器件列一个清单，OK，向电子市场进发。

武汉最大的电子市场在汉口的前进四路（江汉路步行街附近），至于其他城市的电子市场在哪就不是我能帮助大家的了，一般来说，在小城市，想买此类东西会麻烦许多。

最好还买一小块万用电路板，用于固定门铃按钮开关，见图3。

当然也可用其他东西固定。

决定要成为一个电子DIYER你，以下工具是必不可少的，记得买它们：电烙铁，焊锡丝，松香等等…我想：一个工科专业的学生应该会使用这些东西吧，如果不会，那就学吧，身边一定有人会用的，请教一下，很简单。

实用电子小制作39例以下是39个实用电子小制作项目：1.电子温度计：使用温度传感器和LCD显示屏制作一个可以测量室内温度的仪器。

2.DIY闹钟：使用电子元件搭建一个简单的数字时钟或模拟时钟。

3. 智能家居控制系统：利用Arduino或Raspberry Pi等单板计算机制作一个可以控制家中灯光、温度和安防系统的智能控制器。

4.电子安全报警器：使用光敏电阻、震动传感器等电子元件制作一个可移动的安全报警器。

5.数码测距仪：利用红外线测距传感器和数码显示屏制作一个可以测量距离的仪器。

6.红外线遥控器：使用红外线发射器和接收器制作一个可以控制电视、音响等家电设备的遥控器。

7.电子水位报警器：利用浮子开关和蜂鸣器制作一个可以检测水位并发出警报的设备。

8.智能门禁系统：使用RFID读卡器和电子锁制作一个可以通过刷卡或密码验证的门禁系统。

9.DIY音乐播放器：通过集成电路和扬声器制作一个自己的音乐播放器，可以播放存储在SD卡或USB设备上的音乐。

10.音频频谱分析仪：利用麦克风和LED显示屏制作一个可以分析音频频谱的仪器。

11.DIY数字电子称：利用负荷传感器和液晶显示屏制作一个可以测量物体重量的电子称。

12.电子计时器：使用定时器集成电路制作一个简单的计时器，可用于记时间或倒计时。

13.DIY智能手环：利用加速度传感器和蓝牙模块制作一个可以追踪步数、心率等数据的智能手环。

14.电子天气预报器：使用温湿度传感器和LCD显示屏制作一个可以显示室内外温湿度和天气状况的装置。

15.DIY数字电子罗盘：通过磁力传感器和数码显示屏制作一个可以指示方向的电子罗盘。

16. 初级电子游戏机：利用Arduino或Raspberry Pi等单板计算机和液晶显示屏制作一个简单的电子游戏机。

17.DIY脑波传感器：使用神经传感器和心电图测量仪制作一个可以检测或测量脑波的设备。

18.自动植物浇水器：通过湿度传感器和电动水泵制作一个可以自动检测植物土壤湿度并浇水的系统。

一、趣味电子制作：果汁LED灯这时介绍一个趣味电子制作：果汁LED灯！什么是果汁LED灯？就是点亮LED的不是电池，而是果汁！奇怪吧，上课专心点就知道了^_^现在开始：一需要的材料：1.纸2.一个发光二极管（LED）3.一个水果（苹果、梨等）4.长25cm的铜线（直径1-2 mm）5.长25cm的铁线（直径1-2 mm）二、需要的工具：1.电烙铁2.焊锡3.剪刀三、制作过程1用剪刀把纸张剪出5片花叶形状，边缘大约长6cm，宽3cm；2把铜线和铁线都剪成5段，每段5cm；3像缝线一样，在每片叶子上平行穿上一根铜线和一根铁线，间距为1cm；4把一片叶子的铜线脚与另一片叶子的铁线脚焊在一起，5片叶子串联成一个花瓣形；最后留出一个铜线脚和一个铁线脚；5将留出的铜线脚接在LED正极，铁线脚接在LED负极；6榨取果汁，在每片叶子上撒几滴，LED就发光了。

很有趣的吧？试试吧！二、白噪声电子催眠器该电子催眠器是利用白噪声的镇静和安宁作用制成，其效果优于单调的雨滴声催眠器。

什么是白噪声呢？白噪声是借助色光的颜色来描述声音的一种表述。

白色光是由各种颜色的光按一定比例混合而成的。

如果用三棱镜来折射白色光，就会得到各种颜色的单色光。

白噪声如同白色光一样，也是由多种单一频率的噪声混合而成的，其能量分布是连续和均匀的。

图１是白噪声的频谱图，由图可见，它包含了可听到的所有频率的各种噪声。

图1 白噪声频谱白噪声催眠器的电路如图２所示。

接通电源后，电流经过电阻R1向电容C充电，VT1作为稳压管，其内部发生的噪声电流（电子无规则运动所产生）经三极管VT2放大后由耳机BE输出，发出柔和的“咝咝”轻微响声，能催人入眠。

图2 白噪声电子催眠器电路元件选择：VT1为3DK2型开关三极管，集电极悬空。

经试验，用其它型号的三极管或稳压二极管效果都不如3DK2好。

VT2用3DK4或3DG12等型号硅NPN三极管，放大倍数大于150。

LED用红色普通发光二极管，用作电源指示。

彩虹•- LED彩虹小夜灯•- 所需材料（LED、电阻、电源、USB线、名片、一次性杯）•- 电路原理图•- 草帽型高亮LED灯3个、100欧电阻3个、一次性纸杯2个•- 在其中一个纸杯底面画出如图的电路•- 将相应的电阻和LED灯插上底面上（穿透底面）•- 然后在将所有元器件从正面插回到底面•- 将元器件的引脚按电路原理图连接并焊接•- 在正面的LED灯应高出杯底一段距离•- USB-A转miniUSB线1条•- 剪去miniUSB一端的接头剪去2数据线只留+5V和GND•- 在另一个纸杯的侧面钻一个孔•- 把USB线穿入纸杯上的孔•- 将USB线焊接在LED灯的电路上•- 将两个纸杯套合在一起•- 插上USB电源适配器•- 把三张名片按上图所示插在纸杯里隔开3色LED灯•- 可以根据自己的喜好来调整名片的角度•- 夏天可多一些蓝色（冷色）冬天可多一些红色（温色）•- 将小夜灯摆放在靠近墙壁处•- 关上室内的其他光源彩虹小灯让你的夜晚更有情调LED彩虹小夜灯[注意事项]-----------------------------------------------------------------------# LED灯颜色的顺序必须是“红、绿、蓝”，错误的颜色顺序不能形成彩虹# 限流电阻的值控制着LED灯的亮度，可选电阻值在10~1k欧之间# 小夜灯的电源可以由电脑的USB接口或独立电源供电# 如需为小夜灯加开关可以在电源线上安装# 尽量将小夜灯靠近墙壁，将会产生最佳效果# 可以制作多个小夜灯放置在房间的不同角落来装饰房间-----------------------------------------------------------------------小星星•- LED圣诞小星星•- 所需材料（LED、电池、双面胶纸）•- 普通5mm透明外壳的高亮LED（5pcs）•- 将LED灯直接插在电池的两极上•- 5个LED以电池为中心排列成五角星形状•- 必须使用同颜色、同一型号的LED才能保证亮度一致•- 五角星角度调整好后用双面胶纸在电池正极一侧固定•- 废弃的胶纸底纸可以塞进电池负极一侧作为开关•- 不使用时将纸片塞入电池负极，熄灭所有LED灯•- 用不同颜色的LED灯相互搭配，产生更绚丽的效果•- 在暗光环境中5个LED灯所投射的光可以组成五角星的图案•- 在平安夜和圣诞夜把小星星装点在墙上丰富你的节日气氛•- 试着用不同数量、不同颜色的LED灯组合出更美丽的星空吧！。
