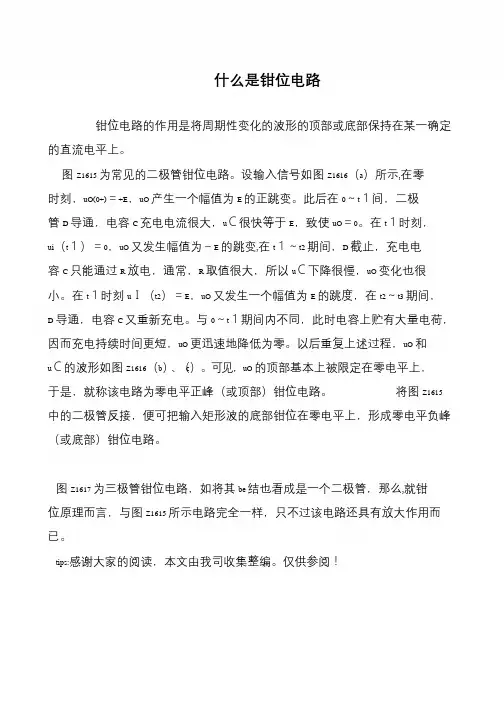

什么是钳位电路
钳位电路的作用是将周期性变化的波形的顶部或底部保持在某一确定
的直流电平上。
图Z1615 为常见的二极管钳位电路。
设输入信号如图Z1616（a）所示,在零时刻，uO(0+)＝+E，uO 产生一个幅值为E 的正跳变。
此后在0～t１间，二极
管D 导通，电容C 充电电流很大，uＣ很快等于E，致使uO＝0。
在t１时刻，
ui（t１）＝0，uO 又发生幅值为－E 的跳变,在t１～t2 期间，D 截止，充电电
容C 只能通过R 放电，通常，R 取值很大，所以uＣ下降很慢，uO 变化也很小。
在t１时刻uＩ（t2）＝E，uO 又发生一个幅值为E 的跳度，在t2～t3 期间，D 导通，电容C 又重新充电。
与0～t１期间内不同，此时电容上贮有大量电荷，因而充电持续时间更短，uO 更迅速地降低为零。
以后重复上述过程，uO 和
uＣ的波形如图Z1616（b）、（c）。
可见，uO 的顶部基本上被限定在零电平上，于是，就称该电路为零电平正峰（或顶部）钳位电路。
将图Z1615
中的二极管反接，便可把输入矩形波的底部钳位在零电平上，形成零电平负峰（或底部）钳位电路。
图Z1617 为三极管钳位电路，如将其be 结也看成是一个二极管，那么,就钳
位原理而言，与图Z1615 所示电路完全一样，只不过该电路还具有放大作用而已。
tips:感谢大家的阅读，本文由我司收集整编。
仅供参阅！。
RCD钳位电路分析及参数设计RCD (Residual Current Device)钳位电路是一种用于保护人身安全的电气装置。
它可以检测电流泄露，并在泄露电流超过设定值时切断电流供应，以防止电击事故的发生。
本文将对RCD钳位电路的分析及参数设计进行详细介绍。
RCD钳位电路由三个主要组成部分组成：差动变压器、电流互感线圈和电子比例装置。
差动变压器是其关键组件，主要用于检测电流泄露。
它由两个绕组组成，一个绕组由额定电流通过，称为主绕组；另一个绕组则检测差动电流，称为次级绕组。
在正常工作情况下，主绕组的电流与次级绕组的电流一致，若有电流泄露，两个绕组的电流将不再一致，从而触发电子比例装置切断电流。
参数设计是RCD钳位电路设计的重要部分，其主要目标是确定适当的额定电流和动作时间。
额定电流是指RCD钳位电路能够持续工作的最大电流。
一般来说，在家庭用电中，额定电流为30mA或100mA。
较低额定电流可以更有效地防止电击事故的发生，但也会增加虚警的可能性。
因此，在确定额定电流时，需要根据具体情况进行综合考虑。
动作时间是指RCD钳位电路切断电流的时间。
根据不同应用的要求，动作时间可以有所不同。
对于家庭用电来说，一般要求动作时间在0.1秒至0.3秒之间，以确保及时切断电流。
设计RCD钳位电路的参数还需要考虑安装环境的条件。
例如，在湿度较高的环境中，可能会增加电流泄露的风险，因此额定电流可能需要调整为较低的值。
此外，还需要考虑电流泄露的容忍程度。
对于一些特殊应用，如医疗设备，对电流泄露的容忍程度可能较低，需要更高的额定电流和更快的动作时间。
总之，RCD钳位电路是一种重要的电气安全设备，可以有效防止电击事故的发生。
在设计RCD钳位电路的时候，需要根据具体情况确定合适的额定电流和动作时间，并考虑安装环境的条件，以确保其可靠性和有效性。
io钳位电路
IO钳位电路是一种特殊的电路，它的主要作用是将输入或输出信号的电压限制在一定的范围内，以保护电路免受过电压或过电流的损害。
在电子设备和系统中，IO钳位电路通常被用来保护系统的稳定性和可靠性，防止因异常电压或电流而引起的设备损坏或数据丢失。
IO钳位电路通常由电阻、二极管和电容等元件组成，其工作原理是通过限制电流或电压的幅度来保护电路。
当输入或输出信号超过一定范围时，IO钳位电路会自动将信号电压钳制在安全范围内，从而保护后续电路不受损坏。
IO钳位电路的应用非常广泛，如数字电路、模拟电路、通信系统、电源电路等。
在数字电路中，IO钳位电路可以防止过电压或过电流对逻辑门的损害；在模拟电路中，IO钳位电路可以保护模拟器件不受异常信号的干扰；在通信系统中，IO钳位电路可以防止信号过冲或振荡对通信质量的影响；在电源电路中，IO钳位电路可以防止电源电压过高或过低对系统的影响。
总之，IO钳位电路是一种非常重要的电子保护技术，它可以有效地保护电子设备和系统的稳定性和可靠性，提高设备和系统的使用寿命和性能。
钳位电压电路
钳位电压电路，也被称为钳位电路（clamping circuit），是一种特殊的电路，其主要作用是将脉冲信号的某一部分固定在指定的电压值上，同时保持原波形形状不变。
这种电路通常用于各种显示设备中，如示波器和雷达显示器，用以使扫描信号的直流分量得到恢复，从而解决由于扫描速度改变所引起的屏幕上图像位置移动的问题。
在电视系统中，钳位电路也被用来使全电视信号的同步脉冲顶端保持在固定的电压上，以克服由于失去直流分量或干扰等原因造成的电平波动，从而实现电视同步信号的分离。
钳位电路通常包含二极管、电阻和电容等元件。
其中，二极管是钳位电路中的关键元件，其正向导通压降相对稳定且数值较小（有时可近似为零）的特点被用来限制电路中某点的电位。
当二极管负极接地时，若正极端电路的电位比地高，二极管会导通并将其电位拉下来，使正极端电路被钳位在零电位或零电位以下。
这种钳位作用可以通过调整电路中的电阻和电容值来实现对电压的精确控制。
此外，钳位电路还可以分为正钳位电路和反激式开关电源的RCD钳位电路等多种类型。
正钳位电路主要用于限制电压的上升幅度，而反激式开关电源的RCD钳位电路则主要用于吸收变压器漏感引起的尖峰电压。
请注意，钳位电路的具体设计和应用需要根据具体的电子设备和应用场景来确定。
在实际应用中，需要根据电路的工作原理和元件的特性进行合理的设计和选择，以确保电路的稳定性和可靠性。
二极管钳位电路工作原理详解一、二极管基本原理二极管是一种具有单向导电性的电子器件，它只允许电流从一个方向流过，而阻止电流从另一个方向流过。
二极管的基本工作原理是利用PN结的电压特性来实现导通和截止的功能。
当二极管两端加正向电压时，PN结导通，电流可以顺利通过；而当二极管两端加反向电压时，PN结截止，电流无法通过。
二、钳位电路结构钳位电路是一种用于限制电压波动的电路，主要由二极管和电阻组成。
钳位电路通常包括两个二极管和一个电阻，其中两个二极管反向并联，电阻连接在两个二极管的中间。
三、钳位电路工作原理当钳位电路中的输入电压超过预定值时，反向并联的二极管将导通，形成一个短路路径，将输入电压限制在预定值以下。
此时，电阻起到分压作用，将输入电压的一部分分流到地，从而保护后续电路免受过电压的影响。
四、钳位电路应用钳位电路广泛应用于各种电子设备中，如电源适配器、充电器、电机驱动器等。
在电源适配器中，钳位电路可以保护输出电压免受输入电压波动的影响；在电机驱动器中，钳位电路可以防止电机绕组在开关管开通或关断时产生的过电压对电机造成损坏。
五、钳位电路优缺点钳位电路的优点包括：结构简单、成本低、可靠性高。
其缺点包括：限制电压的精度不高、响应速度较慢。
六、钳位电路调试与维护在使用钳位电路时，需要进行调试以确保其正常工作。
调试过程中需要注意以下几点：1.确保输入电压在预定范围内；2.调整电阻的阻值以获得合适的电压限制值；3.检查二极管是否正常工作；4.在使用过程中定期检查和维护电路。
此外，为了确保钳位电路的正常工作，还需要注意以下几点：1.保持电路板的清洁和干燥；2.避免过电流或过电压对电路板造成损坏；3.在使用过程中注意安全操作规程。
总之，钳位电路是一种常见的电子电路保护技术，其工作原理和应用广泛。
在使用过程中需要注意调试和维护以确保其正常工作并保护后续电路免受过电压的影响。
什么是二极管钳位电路？
所谓钳位，就是把输入电压变成峰值钳制在某一预定的电平上的输出电压，而不改变信号。
钳位电路
(1)功能：将输入讯号的位准予以上移或下移，并不改变输入讯号的波形。
(2)基本元件：二极管D、电容器C及电阻器R(直流电池VR)。
(3)类别：负钳位器与正钳位器。
(4)注意事项
D均假设为理想，RC的时间常数也足够大，不致使输出波形失真。
任何交流讯号都可以产生钳位作用。
负钳位器
(1)简单型
工作原理
Vi正半周时,DON,C充电至V值,Vo=0V。
Vi负半周时，DOFF，Vo=-2V。
(2)加偏压型
工作原理
Vi正半周时，二极管DON，C被充电至V值(左正、右负)，Vo=+V1(a)图或-V1(b)图。
Vi负半周时，二极管DOFF，RC时间常数足够大，Vo=VC+Vi(负半周)=2V。
几种二极管负钳位器电路比较
正钳位器
(1)简单型
工作原理
Vi负半周时，DON，C充电至V值(左负、右正)，Vo=0V。
Vi正半周时，DOFF，Vo=VC+Vi(正半周) =2V。
(2)加偏压型
判断输出波形的简易方法
1. 由参考电压V1决定输出波形于坐标轴上的参考点。
2 .由二极管D的方向决定原来的波形往何方向移动，若二极管的方向为
，则波形必须向上移动;若二极管的方向为
，则波形必须往下移动。
3 决定参考点与方向后，再以参考点为基准，将原来的波形画于输出坐标轴上，即为我们所求。
几种二极管正钳位器电路比较。
有源钳位正激电路工作原理
有源钳位正激电路是由两个二极管组成的，二极管的反向恢复时间与二极管的反向恢复时间相等，因此在反向恢复时间内，二极管承受反向电压，使二极管两端的电压很低。
当开关管处于开通状态时，电流从零开始上升，二极管承受很高的正向压降，它在开通阶段将会有很高的反向恢复电流。
如果二极管的导通时间较长时，就会出现反向饱和，而使电流在短时间内上升到很高的数值。
因此有源钳位正激电路中通常使用一个箝位二极管。
在这种电路中，由于两个二极管所承受的反向电压都是很高的，因此它们承受的峰值电压也是很高的。
在一个周期内，如果第一个二极管上流过很大的正向电流，而第二个二极管上流过较小的正向电流，则它们将会有一个峰值电压。
当它们同时达到这个峰值电压时，这两个二极管就会被击穿。
有源钳位正激电路中最常见的钳位二极管是CJ1 (或CJ2)和CJ3 (或CJ4)。
—— 1 —1 —。
反激式电源中MOSFET的钳位电路输出功率100W以下的AC/DC电源通常都采用反激式拓扑结构。
这种电源成本较低，使用一个控制器就能提供多路输出跟踪，因此受到设计师们的青睐，且已成为元件数少的AC/DC转换器的标准设计结构。
不过，反激式电源的一个缺点是会对初级开关元件产生高应力。
反激式拓扑结构的工作原理，是在电源导通期间将能量储存在变压器中，在关断期间再将这些能量传递到输出。
反激式变压器由一个磁芯上的两个或多个耦合绕组构成，激磁能量在被传递到次级之前，一直储存在磁芯的串联气隙间。
实际上，绕组之间的耦合从不会达到完美匹配，并且不是所有的能量都通过该气隙进行传递。
少量的能源储存在绕组内和绕组之间，这部分能量被称为变压器漏感。
开关断开后，漏感能量不会传递到次级，而是在变压器初级绕组和开关之间产生高压尖峰。
此外，还会在断开的开关和初级绕组的等效电容与变压器的漏感之间，产生高频振铃(图1)。
图1：漏感产生的漏极节点开关瞬态如果该尖峰的峰值电压超过开关元件(通常为功率MOSFET)的击穿电压，就会导致破坏性故障。
此外，漏极节点的高幅振铃还会产生大量EMI。
对于输出功率在约2W以上的电源来说，可以使用钳位电路来安全耗散漏感能量，达到控制MOSFET电压尖峰的目的。
钳位的工作原理钳位电路用于将MOSFET上的最大电压控制到特定值，一旦MOSFET电压达到阈值，所有额外的漏感能量都会转移到钳位电路，或者先储存起来慢慢耗散，或者重新送回主电路。
钳位的一个缺点是它会耗散功率并降低效率，因此，有许多不同类型的钳位电路可供选择(图2)。
有多种钳位使用齐纳二极管来降低功耗，但它们会在齐纳二极管快速导通时增加EMI的产生量。
RCD钳位能够很好地平衡效率、EMI产生量和成本，因此最为常用。
图2：不同类型的钳位电路钳位RCD钳位的工作原理为：MOSFET关断后，次级二极管立即保持反向偏置，励磁电流对漏极电容充电(图3a)。
当初级绕组电压达到由变压器匝数所定义的反射输出电压(VOR)时，次级二极管关断，励磁能量传递到次级。
二极管的作用是检波、钳位、限幅等
钳位电路的功能：将输入讯号的位准予以上移或下移，并不改变输入讯号的波形。
钳位是利用二极管的稳定的正向压降或稳压二极管的稳定的反向击穿电压参数，将电路上的信号电平控制在预期的范围内，超过范围的信号将被丢弃。
这种电路主要应用在设备的信号输入级上，防止信号输入过强，损坏设备。
最常见的钳位电路是一正一反两个二极管并联，它可以将信号的峰峰值限制在一个二极管导通电压上
在钳位电路中，二极管负极接地，则正极端电路被钳位零电位以下；1、当二极管负极接地时，则正极端电路的电位比地高时，二极管会导通将其电位拉下来，即正极端电路被钳位零电位或零电位以下（忽略管压降）！2、当二极管正极接地时，则负极端电路的电位比地高时，二极管会截至，其电位将不会受二极管的任何作用；3、在钳位电路中，二极管负极接+5V，则正极端电路被钳位+5V电位以下；4、在钳位电路中，二极管正极接+5v，则负极端电路被钳位+5V电位以上
限幅作用:二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。
利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
钳位电路工作原理
钳位电路是一种常用的电路设计，用于限制信号电压在一定范围内。
其工作原理是基于比较电路和反馈系统的组合。
钳位电路通常由一个比较器、一个参考电压源和一个反馈电路组成。
比较器负责将输入信号与参考电压进行比较，并输出高电平或低电平的脉冲信号。
参考电压源确定了信号的上下限。
反馈电路将比较器的输出连接回输入端，起到调整信号的作用，使其始终保持在参考电压的范围内。
具体而言，当输入信号的电压超过参考电压的上限时，比较器输出一个高电平的脉冲信号。
这个信号经过反馈电路后降低到参考电压的上限，作为下一个比较周期的参考电压。
同样地，当输入信号的电压低于参考电压的下限时，比较器输出一个低电平的脉冲信号。
这个信号经过反馈电路后升高到参考电压的下限，作为下一个比较周期的参考电压。
通过不断的比较和反馈，输入信号被有效地限制在参考电压的范围内。
钳位电路在实际应用中具有广泛的用途。
例如，它可以用于音频系统中的自动增益控制（AGC），用于限制输入信号幅度，避免过大或过小的声音；它也可以用于模数转换器中，用于将模拟信号转换为数字信号时限制输入信号幅度，避免溢出和失真。
总之，钳位电路通过比较和反馈的方式，将输入信号限制在给定的范围内，以确保电路正常工作。
它具有简单可靠、灵活性高等优点，被广泛应用于各种电子设备和系统中。
有源钳位电路是一种用于保护集电极和发射极免受高压击穿的电路。
它通过检测集电极电压，将集电极电压钳位在一定数值的水平上，以避免过高的电压应力对晶体管造成损坏。
有源钳位电路通常由一个钳位开关管和钳位电容串联组成，钳位开关管可以是小功率MOSFET等器件。
在正激式转换器中，有源钳位电路可以与转换器的主开关管并联连接，以实现变压器铁心的自动磁复位，提高铁心的利用率。
在反激式PFC转换器的初级绕组并联一个有源钳位电路，就得到了有源钳位CCM反激式PFC转换器。
有源钳位电路还可以应用于风电、光伏、新能源汽车、工业变频等大功率应用场合，通过延缓驱动关断来吸收浪涌能量，减小尖峰电压起到保护作用。
反激式电源中MOSFET的钳位电路输出功率100W以下的AC/DC电源通常都采用反激式拓扑结构。
这种电源成本较低，使用一个控制器就能提供多路输出跟踪，因此受到设计师们的青睐，且已成为元件数少的AC/DC转换器的标准设计结构。
不过，反激式电源的一个缺点是会对初级开关元件产生高应力。
反激式拓扑结构的工作原理，是在电源导通期间将能量储存在变压器中，在关断期间再将这些能量传递到输出。
反激式变压器由一个磁芯上的两个或多个耦合绕组构成，激磁能量在被传递到次级之前，一直储存在磁芯的串联气隙间。
实际上，绕组之间的耦合从不会达到完美匹配，并且不是所有的能量都通过该气隙进行传递。
少量的能源储存在绕组内和绕组之间，这部分能量被称为变压器漏感。
开关断开后，漏感能量不会传递到次级，而是在变压器初级绕组和开关之间产生高压尖峰。
此外，还会在断开的开关和初级绕组的等效电容与变压器的漏感之间，产生高频振铃(图1)。
图1：漏感产生的漏极节点开关瞬态如果该尖峰的峰值电压超过开关元件(通常为功率MOSFET)的击穿电压，就会导致破坏性故障。
此外，漏极节点的高幅振铃还会产生大量EMI。
对于输出功率在约2W以上的电源来说，可以使用钳位电路来安全耗散漏感能量，达到控制MOSFET电压尖峰的目的。
钳位的工作原理钳位电路用于将MOSFET上的最大电压控制到特定值，一旦MOSFET电压达到阈值，所有额外的漏感能量都会转移到钳位电路，或者先储存起来慢慢耗散，或者重新送回主电路。
钳位的一个缺点是它会耗散功率并降低效率，因此，有许多不同类型的钳位电路可供选择(图2)。
有多种钳位使用齐纳二极管来降低功耗，但它们会在齐纳二极管快速导通时增加EMI的产生量。
RCD钳位能够很好地平衡效率、EMI产生量和成本，因此最为常用。
图2：不同类型的钳位电路钳位RCD钳位的工作原理为：MOSFET关断后，次级二极管立即保持反向偏置，励磁电流对漏极电容充电(图3a)。
当初级绕组电压达到由变压器匝数所定义的反射输出电压(VOR)时，次级二极管关断，励磁能量传递到次级。
钳位电路工作原理
钳位电路是一种用于动态信号检测和测量的电路。
它的基本工作原理是利用一个比较器和一个反馈回路来实现目标电压的检测和测量。
比较器是钳位电路的核心部分，它可以将输入信号与一个参考电压进行比较。
当输入信号的电压高于参考电压时，比较器的输出会变为高电平；当输入信号的电压低于参考电压时，比较器的输出会变为低电平。
在钳位电路中，输入信号经过比较器后的输出信号会连接到反馈回路的输入端。
反馈回路的作用是根据比较器输出的电平情况，调整参考电压的大小。
当比较器输出为高电平时，反馈回路会使参考电压的值减小；当比较器输出为低电平时，反馈回路会使参考电压的值增加。
通过这种反馈机制，钳位电路可以实现对输入信号的动态测量和跟踪。
通常，在钳位电路中，输入信号的波形会呈现出一种"夹持"的
特性，即输入信号受到参考电压的限制，在输入信号超过或低于参考电压一定阈值时，夹持电路会将输入信号的幅值限制在这个范围内。
这种夹持特性对于动态信号的检测和测量非常有用，可以排除掉噪声和干扰信号，提高测量的准确性和可靠性。
总之，钳位电路通过比较器和反馈回路实现对动态信号的检测和测量。
它的主要特点是能够将输入信号限制在一个预定的范围内，使得测量结果更加准确可靠。
反激电路中钳位电路
反激电路中的钳位电路是一种重要的保护电路，主要用于限制反激电压的幅度，从而保护电路中的开关管和相关元件不受过高的电压应力损坏。
在反激电路中，当开关管导通时，初级绕组中会有电流流过，存储能量。
当开关管关断时，初级绕组中的能量会传递到次级绕组中，同时，由于漏感的存在，会在开关管两端产生一个反向电压。
如果这个反向电压的幅度过大，会超过开关管的耐压值，导致开关管损坏。
因此，需要加入钳位电路来限制这个反向电压的幅度。
钳位电路通常由一个二极管和一个电容组成。
当开关管关断时，初级绕组中的能量会通过二极管释放到电容中，从而限制了开关管两端的反向电压的幅度。
同时，电容的电压也会通过二极管放电，以保持钳位电路的正常运行。
在具体的应用中，需要根据反激电路的具体参数和要求来选择合适的电容和二极管参数。
例如，需要根据反激电压的幅度和频率来选择合适的电容容量和耐压值；需要根据开关管的耐压值和反向电流的峰值来选择合适的二极管反向电流和耐压值。
除了在反激电路中应用，钳位电路在其他类型的开关电源中也有广泛的应用。
例如，在正激、推挽、半桥等类型的开关电源中，也可以通过加入钳位电路来保护开关管和其他元件不受过高的电压应力损坏。
总之，反激电路中的钳位电路是一种重要的保护电路，主要用于限制反激电压的幅度，从而保护电路中的开关管和其他元件不受过高的电压应力损坏。
在实际应用中，需要根据具体的电路参数和要求选择合适的元件参数，以保证电路的正常运行和可靠性。
钳位电路的工作原理钳位电路是一种电子电路，在实际应用中起着非常重要的作用。
它主要用于稳定电压和电流，是各种电子设备中经常采用的电路之一。
本文将详细介绍钳位电路的工作原理。
1. 什么是钳位电路钳位电路是一种基本电路，它可以通过不同的电子元件的不同组合构成。
一般来说，钳位电路是通过运算放大器构成的，它能够将输入信号限制在一个特定的范围内（即钳位上下限）。
这种电路可以用于恢复信号，提高信号的线性度等。
2. 钳位电路的构成钳位电路主要由运算放大器、正负电源、限幅二极管、反馈电阻、反馈电容等组成。
其中运算放大器作为钳位电路的核心部件，可以通过对输入信号进行放大、反向等操作来实现钳位电路的功能。
3. 钳位电路的工作原理钳位电路的工作原理可简单地分为两个步骤：第一步，将输入信号放大，经过运算放大器反相输入端和反馈电阻再次输入至运算放大器输出端；第二步，在经过限幅二极管之前保持在一个特定的范围内（该范围由反馈电阻和限幅管之间的欧姆定律计算而得）。
在钳位电路中，输入信号被放大，并被反相输入至运算放大器反馈电阻中，以此使输出信号与输入信号保持一致性。
同时，反馈电容的作用是增加电路的稳定性和滤波效果。
限幅二极管的作用是保护运算放大器并使输入信号在一个特定范围内工作。
钳位电路可以将输入信号限制在一个特定的范围内，从而可以增强信号的线性度和动态性。
如此，它可以在各种电子设备中经常采用，如信号恢复电路、信号放大电路、电流和电压恒定电路等。
4. 钳位电路的应用钳位电路主要应用于一些需要限定输入信号幅值范围的电子器件中，如计算机内存电路、光电传感器、数字电路等。
同时，它还被广泛应用于信号放大电路、信号恢复电路、DC-DC变换器、电流限制器、电压限制器等各种电子设备中。
总之，钳位电路是一种十分有用的电路，在各种电子设备中经常得到应用，提高了设备的性能和可靠性。
通过对钳位电路的深入了解，我们可以更加了解电子电路的原理，为我们今后从事相关领域的工作提供了有利的支持。
钳位电路（Clamping Circuit）跟前面所说的限幅电路不同，它的作用不是限制信号的电压幅值，而是把整个信号幅值进行直流平移。
最后的输出波形与输入波形的形状不变，只是在输入信号的基础上增加了直流分量。
该直流分量的大小取决于电路本身的具体参数。
钳位电路的应用也很多，在我们家里的彩色电视机里有它的身影。
在其中它起到恢复电视亮度信号的直流分量。
稍微想一下，电视的信号肯定不是有规律的波形，那么钳位电路肯定不用知道确切的波形，就能把直流分量调出来。
那么二极管在会充当什么角色呢？还是先来看看下图的二极管钳位电路：
以正弦信号为例：输入为v i=V m sin(ωt)来分析该电路是如何钳位的。
为了简单起见，设电容的初始电压V C(0)=0，二极管D是理想的。
则当
时间t由0时刻增至T/4时，v i达到其峰值V m，电容的电压也被充至峰值V m。
随之，v i下降，很显然，二极管处于反偏截至状态，电容的电压没有地方放电，只能保持V m不变。
因而可得输出电压
v o=-v c+v i=-V m+V m sin(ωt)。
由此可见，输出电压被钳住了，输出与输入的波形相同，不同的只是输出波形进行了-V m的直流平移。
下图是上图仿真结果的波形图的比较：
正弦波形
三角波形
对上面的波形图说明一下：红色为输入波形，黑色为输出波形。
大家可能有疑问了。
根据上面的原理分析这不对啊！不是反了吗？对！是反了！
不过不是我说反了，而是我把二极管接反了。
这就对了！二极管的方向只是影响直流平移的方向而已。
也就是正移和负移。
看看二极管又是功不可没啊！
大家可以从上面波形图看到，输出的波形相对输入波形抬高了，即多加了一个直流分量，两者的波形形状没有发生变化。
这也就完成了钳位功能。
