修改内容：====建坡挡墙====新增：1. 支持《混凝土结构设计规范GB50010-2010》改进：1. 修改土压力为0时，分布力的绘图问题2. 朗肯土压力同时存在粘聚力c和坡线超载q时，改为先考虑q，再考虑c3. 修改立柱矩形截面对称配筋计算方法4. 去掉格构梁对称配筋选项5. 锚杆式挡墙整体稳定性问题6. 修改扶壁挡墙面板计算荷载考虑水压力的问题改错：1. 修改立柱圆形截面配筋参数不起作用的问题2. 修改建坡悬臂挡墙，背侧水位在墙踵倾斜上表面范围内的计算问题3. 修改建坡挡墙板厚取值问题====挡土墙====新增：1. 支持《混凝土结构设计规范GB50010-2010》改进：1. 修改加筋土挡墙铁路行业内部稳定计算应力分析法坡线下降的处理2. 朗肯土压力同时存在粘聚力c和坡线超载q时，改为先考虑q，再考虑c3. 修改挡墙墙底倾斜坡率为负值时，抗滑移计算问题4. 修改悬臂、扶壁挡墙，公路行业，配筋各工况最不利结果的问题5. 增加衡重和卸荷板挡墙坡线不能低于衡重台的限制6. 修改衡重和卸荷板挡墙坡线起点在衡重台面的土压力作用点计算位置问题7. 修改悬臂、扶壁挡墙多层土假想墙背土压力计算问题8. 修改扶壁挡墙面板计算荷载未考虑水压力的问题改错：1. 修改悬臂挡墙，背侧水位在墙踵倾斜上表面范围内的计算问题2. 修改公路挡墙墙身截面稳定性验算（极限状态法），偏心距没取设计值计算的问题（重力、衡重、卸荷板、半重力、预应力）3. 修改锚杆式挡墙整体稳定计算中中锚杆自由长度取值错误====抗滑桩====新增：1. 支持《混凝土结构设计规范GB50010-2010》改进：1. 修改锚杆设计中破裂角出现>90的情况。
2. 修改抗滑桩综合分析土压力为0时，板内力绘图问题改错：1. 修改抗? 酆戏治鲈沧 浣畎 缥侍?2. 修改抗滑桩综合分析纵筋施工图问题3. 修改抗滑桩锚杆预加力方向取反了的问题====软土地基====改错：1. 修改管桩无法显示多分区的情况2. 修改新路堤开始修建时盆形沉降曲线问题3. 修改复杂堤坝竖向排水体无法分区布置的问题4. 修改“输出各点固结度的时间”在新路堤填筑之前时的简图错误5. 修改软土路基真空预压处理固结度数字图问题===边坡稳定===新增：1. 复杂土层模块增加锚杆自动设计（只支持圆弧滑动和直线滑动法）2. 支持《混凝土结构设计规范GB50010-2010》改进：1. 增强边坡接渗流浸润线功能(包括浸润线下游回头问题)2. 边坡问题搜索时安全系数和指定圆心半径有差别问题改错：1. 边坡滑弧很大时土层指标取错问题(导致自动搜索时搜索出深层滑动)。

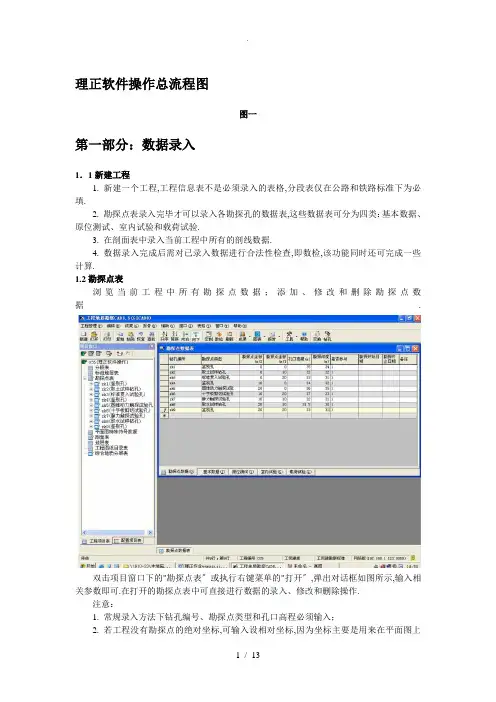

理正软件操作总流程图图一第一部分：数据录入1．1新建工程1. 新建一个工程,工程信息表不是必须录入的表格,分段表仅在公路和铁路标准下为必填.2. 勘探点表录入完毕才可以录入各勘探孔的数据表,这些数据表可分为四类：基本数据、原位测试、室内试验和载荷试验.3. 在剖面表中录入当前工程中所有的剖线数据.4. 数据录入完成后需对已录入数据进行合法性检查,即数检,该功能同时还可完成一些计算.1.2勘探点表浏览当前工程中所有勘探点数据；添加、修改和删除勘探点数据.双击项目窗口下的"勘探点表〞或执行右键菜单的"打开〞,弹出对话框如图所示,输入相关参数即可.在打开的勘探点表中可直接进行数据的录入、修改和删除操作.注意：1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2. 若工程没有勘探点的绝对坐标,可输入设相对坐标,因为坐标主要是用来在平面图上确定钻孔的相对位置,也可以先不录入坐标而是在平面图底图上直接布置勘探点,之后执行"入库〞功能,坐标就会自动写入勘探点表中.3. 删除勘探点将删除与该勘探点有关的所有数据,〔比如该勘探点下的基本数据、原位测试数据、室内试验数据等〕,删除后不能恢复！在执行删除操作前请确认是否真的删除；4."偏移量〞交互为负值表示该勘探点按其里程前进的方向向左的偏移量,正值则为向右的偏移量；5."是否参与〞设置勘探点是否参与统计和出图,有三个选项：0-否,表示该勘探点不参与统计和出图〔柱状图与剖面图〕,但参与平面图的绘制；1-是,表示该点参与统计和绘制成果图表；2-绘剖面小柱状图,表示该勘探点在剖面图中将绘制小柱状图；6. 项目窗口下所有的数据表中,用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序.下面以"勘探点表〞为例介绍具体操作.首先打开"勘探点表〞,在"辅助〞下选择"设置表格字段状态〞,或点击主界面工具条中的"定制〞,弹出对话框如图所示；7. 选择工具栏右侧的"钻孔〞或从"辅助〞菜单下选择"钻孔点编号成批修改〞可以完成勘探钻孔编号批修改,详细步骤参见操作技巧3.4.9；8. 选择工具栏右侧的"交换〞,或从"辅助〞菜单下选择"勘探点X,Y坐标互换〞,可以在选择的坐标系不同的情况下,实现对"勘探点表〞的钻孔的X,Y坐标值互换.1．3基本数据野外勘探的描述记录.在打开的勘探点表下,选中一个勘探点,点击下方的"基本数据〞,弹出对话框如图3.3-8所示.该数据表包括"土层〞、"分层记录〞、"钻孔孔径〞、"可塑性〞、"水位〞、"钻孔孔径〞、"风化线〞、"岩芯采取率RQD〞、"湿度〞和"自定义表一〞等数据表.原位测试录入原位测试数据.在打开的勘探点表下,选中一个勘探点,点击下方的"原位测试〞,弹出对话框如图 3.3-10所示.该数据表包括"动探〞、"标贯〞、"静探〞、"波速〞、"透水率〞、"裂缝密度〞、"渗透系数〞、"十字板剪切〞和"旁压〞等数据表.选择相应的试验数据表后填入相关试验数据即可.注意：1. 动探数据表中"修正后击数〞和标贯数据表中"修正后的标贯击数〞数据项,软件可自动计算添加,用户只需输入修正前的击数,点击工具条中"数检〞选择"动探、标贯击数修正〞即可完成该数据项的添加；同时用户也可以直接输入修正后击数；2. "透水率〞、"裂缝密度〞、"渗透系数〞数据表仅针对水利行业；3. "十字板剪切〞和"旁压〞的操作.4. 用鼠标点取该表格右上角的"切换到〞的下拉框,可以切换到同一钻孔的其它几个录入界面<基本数据、室内试验、载荷试验〕.室内试验录入取样的土工试验结果数据.在打开的勘探点表下,选中一个勘探点,点击下方的"室内试验〞,弹出对话框如图 3.3-10所示.该数据表包括"常规试验〞、"湿陷性〔黄土〕〞、"水质分析〞、"颗分试验〞、"膨胀土〞、"固结试验〞、"直剪试验〞和"三轴试验〞等数据表.根据所做的室内试验选择相应的试验数据表后填入相关项目即可.注意：1. 只有常规试验中交互的土样数据后,才能在后面的试验项目中录入数据,如果用户没有做常规试验而只是做了其它的某个试验,就需要首先到常规试验表中录入该土样的相关数据；2. 用鼠标点取该表格右上角的"切换到〞的下拉框,可以切换到同一钻孔的其它几个录入界面<基本数据、原位测试、室内试验〕.剖面数据表浏览当前工程中现存的所有剖线数据；添加、修改和删除剖线数据.双击项目窗口下的"剖面表〞或执行右键菜单的"打开〞,弹出对话框如图所示,输入相关参数后即新增了一个剖线,在打开的剖面表中可直接进行剖线的修改和删除操作.1.4数检对当前工程录入的数据进行合法性检查；在数据检查的过程中完成一些计算性功能.数检不合法的数据分为两类：警告和错误.对于警告性的不合法可以不修改,对于错误性的不合法建议修改,否则在后续的图表生成中可能会出现不合理或错误的情况.不合法的数检数据在信息窗口中显示.在"辅助〞下选择"检查数据合法性〞,弹出对话框如图所示,选择参与计算的项目和参与数检的项目表后点击"确定〞键即可.注意：1. 如果把某个项目前的"√〞去掉则表示该项不参与计算或数检.为了提高数检的速度,如果没有修改该项目所描述的表数据,数检时可以不参与〔将"√〞去掉〕；如果修改了相关的内容,应该参与数检或计算；2."动探、标贯击数修正〞有两种方法,一是岩土工程地质手册法〔旧规X〕,一个是岩土工程勘察规X法〔新规X〕,用户可根据需要选择,软件默认为新规X岩土工程勘察规X法；3."计算固结压缩系数和压缩模量〞是指用户在"室内试验〞数据表中录入固结试验不同压力下孔隙比后,程序会自动计算压缩系数和压缩模量,计算中初始孔隙比取为天然孔隙比.如果用户自己输入压缩系数和压缩模量,或通过固结试验曲线计算压缩系数和压缩模量,则请在数检中将此项目去掉；4. 在数检中对于那些参与计算的项目,程序可以自动计算,用户也可人工干预计算后的值.如果要保留干预后的值,在以后的数检中必须将所干预项的计算功能去掉,否则计算出的值将覆盖干预的值.第二部分：成果表格生成成果表格是根据当前工程的基本数据、原位数据、室内试验数据等生成成果表格,成果表格按照定制的模板生成,模板可依用户的习惯的进行定制.模板与生成的成果表格都可以通过表格编辑来修改与打印输出.可生成的成果表格有以下17种：⑴勘探点一览表；⑵勘探点地层一览表；⑶工程资料目录表；⑷标准贯入试验统计表；⑸动力触探试验统计表；⑹轻型动力触探试验统计表；⑺重型动力触探试验统计表；⑻超重型动力触探试验统计表；⑼静力触探试验统计表；⑽单桥静力触探试验统计表；⑾多桥静力触探试验统计表；⑿液化计算成果表〔标贯法〕；⒀液化计算成果表〔静探法〕；⒁土工试验综合成果表；⒂地层统计表；⒃物理力学指标统计表；⒄物理力学指标设计参数表.流程图：2.1数据准备准备各成果表所需要的数据.勘探点一览表需要用到勘探点表和各钻孔下的基本数据、原位测试和室内试验数据.勘探点地层一览表需要用到勘探点表和各钻孔下的基本数据.工程资料目录表对应项目窗口中的工程图纸目录表.可参见工程图纸目录表.标准贯入试验成果表、动力触探试验统计表、轻型、重型、超重型动力触探试验统计表、静力触探试验统计表、单桥、多桥静力触探试验统计表、对应于各钻孔下的原位测试数据表.液化计算成果表在执行了"成果〞下的"计算液化程度〞后才能生成.土工试验综合成果表主要用到室内试验表的数据.地层统计表根据各孔基本数据表的数据做一些统计值的计算.物理力学指标统计表根据各孔的基本数据、原位测试和室内试验表的数据做一些统计项目的统计计算.物理力学指标设计参数表在物理力学指标统计表生成并入库后才能形成.2．2生成表格在勘察总界面菜单"成果〞下选择"生成成果表格〞,进入"成果数据表格〞界面,在"成果〞下选择所要生成的成果表即可.2．3生成勘探点一览表在"成果〞菜单下选择"勘探点一览表〞,弹出对话框,选择生成当前表格的模板文件,点击"确定〞即可.2．4生成勘探点地层一览表在"成果〞菜单下选择"勘探点地层一览表〞,,点击"确定〞即可.2．5生成工程资料目录表在"成果〞菜单下选择"工程资料目录表〞,在弹出对话框选择生成当前表格的模板文件,点击"确定〞即可.生成原位测试的统计表标准贯入试验成果表、动力触探试验成果表、轻型动力触探试验成果表、重型动力触探试验成果表以与超重型动力触探试验成果表都属于原位测试的成果表,操作一样,将以生成标准贯入试验成果表为例介绍具体操作.在"成果〞菜单下选择"标准贯入试验成果表〞,选择相关参数后点击"确定〞按钮即可.入库将统计表的数据返回数据库中,可以入库的成果表包括：土工试验综合成果表、地层统计表和物理力学指标统计表."土工试验综合成果表〞数据返回到"数据主库〞中,"地层统计表〞入库写到"地层表〞中,"物理力学指标统计表〞的数据返回到"综合地质分层表〞用以生成"物理力学指标设计参数表〞.可以入库的成果表,"成果〞下选择"成果数据入库〞,则软件自动执行命令,入库成功后弹出相应的提示对话框,点击"确定〞即可.第三部分：成果图3.1平面图流程一<无平面底图的操作>：流程二<有平面底图的操作>：流程一：生成平面图前首先准备好勘探点表和剖面表的数据,之后到AutoCAD界面下选择"生成平面图〞命令即可生成平面图；如果想把平面图布置到一个已有的底图上则需先打开已有底图,然后执行"底图初始化〞命令来设定初始化图形参数和坐标的转换等,最后在图上成批布置勘探点和剖线等.流程二：首先打开已经存在的底图,同样进行底图初始化,之后在底图上布置勘探点和剖线等,完成平面图的布置后执行"平面图数据入库〞命令,钻孔和剖线的数据直接存入到数据表中.3．2剖面图生成剖面图前首先要准备好数据,几乎用到项目窗口下所有数据表的数据以与生成的平面图的数据.数据准备好之后生成剖面图的流程比较灵活有多种选择,可以对剖线自动分层后生成剖面图；可以对剖线手动分层入库后生成剖面图；也可以对剖线自动分层后再手动分层进行人工干预和修改入库后生成剖面图.3.3柱状图柱状图处理工程中各钻孔的综合信息,生成标准柱状图,以便设计人员进行设计.可生成六种柱状图：钻孔柱状图、动探柱状图、静探柱状图、地质柱状图、综合柱状图和输变电柱状图.第四部分：分析评价4.1计算地基承载力操作步骤1. 录入试验基本数据不同行业和不同规X在计算承载力时,对不同类别的岩土需要以不同的参数来作为查表依据,因此需先录入相应的原始数据.2. 生成物理力学指标统计表并入库由于查表计算承载力时所采用的查表指标为各土层指标的统计值,因此必须生成"物理力学指标统计表〞并将表格数据入库.具体操作详见第四章介绍.3. 计算地基承载力"成果〞菜单下执行"计算地基承载力〞命令,按提示选择行业标准和相应的国家规X或地方标准,即可生成承载力数据表.4. 修改并入库用户可直接修改承载力表格中"用户选用承载力〞一列中的结果数据；在"文件〞菜单下执行"数据入库〞命令即可；也可直接关闭承载力表格,软件会询问是否入库,回答"是〞即可.4.2场地类别评估操作步骤1. 录入基本试验数据土层表中需录入土层的深度和名称；波速表中需录入试验点的深度、横波波速和横波是否参与.2. 交互场地类别其它相关数据在总控界面执行"成果〞菜单下"计算场地类别〔新规X〕〞命令,程序自动读入各钻孔的孔口高程、勘探深度、X坐标和Y坐标数据.3. 计算采用新规X方法时,点击"计算〞按钮,程序根据录入的钻孔基本数据,自动计算出各个钻孔的"等效波速〞、"覆盖层厚〞和"场地类别〞,并采用算术平均值法求出整个场地的"等效波速〞、"覆盖层厚〞和"场地类别〞.4. 编辑数据对于整个场区的"场地类别〞,用户不希望采用程序自动判断的结果时,可以根据情况在对话框中直接修改.对于采用新规X方法计算的钻孔场地类别,则不能在界面直接修改,而需要点击"编辑数据〞按钮,在表格中修改"波速V平均值〞,则钻孔与场区的"等效波速〞和"场地类别〞将根据修改后的"波速V平均值〞重新计算.图6.2-15. 数据入库点击"数据入库〞按钮或直接修改场地类别结果后点击"数据入库〞,将计算或修改后的场地土类型、剪切波速、覆盖层厚、场地类别结果保存到数据库.4.3液化判别操作步骤1. 录入试验基本数据土层表中需录入地质时代、岩土名称与岩土类别；颗分试验表中需录入取样编号、粘粒含量；原位测试标贯表中需录入标贯击数.2. 交互液化计算其它相关数据不同的行业标准液化判别时计算参数有差异,以下按行业标准分别说明.4.4桩沉降计算操作步骤1. 启动桩沉降计算模块并选择工作路径在总控界面中执行"成果〞菜单下的"桩沉降计算〞,进入桩沉降计算模块.弹出 6.4-1对话框,设置工作路径.既可以调入已有的工作目录,也可在输入框中键入新的工作目录,后面操作中生成的所有文件均保存在设置的工作目录下.2. 选择计算项目设置好路径后,确认进入桩沉降计算界面.3. 编辑原始数据选择需要计算的工程编号,单击"算〞按钮,弹出数据交互对话框.数据交互界面划分为左右两个窗口,左侧窗口用于显示简图,右侧窗口用于编辑数据,数据主要包括土层参数和一些计算所用到的参数.4. 计算桩基础沉降并查询结果数据界面点"计算〞按钮后,进入查询界面,结果查询界面分为左右两个窗口,左侧窗口用于查询图形结果,右侧窗口用于查询文字结果.4.5地基沉降计算计算地基沉降.在总控界面中执行"成果〞菜单下的"地基沉降计算〞.在地基沉降计算界面中选择需要计算的工程,单击"计算〞即可.4.6 单桩承载力计算计算单桩承载力.在总控界面中执行"成果〞菜单下的"单桩承载力计算〞.在单桩承载力计算界面中选择需要计算的工程,单击"计算〞即可.4.7 计算桩侧阻和端阻计算桩的侧阻和端阻.在总控界面中执行"成果〞菜单下的"桩侧阻和端阻计算〞.在桩侧阻和端阻计算界面中选择需要计算的工程,单击"计算〞即可.4.8 黄土湿陷性判别判别黄土湿陷类型和湿陷等级.操作步骤1. 录入试验基本数据在室内试验湿陷性〔黄土〕表格中录入取样编号、湿陷系数δs、自重湿陷系数δzs.2. 交互湿陷性计算其它相关数据〔1〕"成果〞菜单下选择"黄土湿陷性判别〞,进入湿陷性判别界面,用户交互绘制钻孔比例. 〔2〕当前钻孔不同取样的修正系数的交互有两种方式：方式一：统一赋值."计算〞菜单下选择"统一赋值〞命令,交互湿陷修正系数,点击接受统一赋值的各个按钮,则当前钻孔各个取样中深处的修正系数统一赋值,方式二：分别赋值.分别交互各个取样中深处的修正系数.3. 计算"计算〞菜单下选择"计算当前钻孔〞或"批量计算〞,算出自陷量、总湿陷量与判别湿陷等级、类型.4. 成果输出"显示〞菜单下选择"湿陷量计算表〞,可弹出表格显示选项,可根据选项的不同生成成果表格如下5. 等级与类型判别"显示〞菜单下选择"显示结果〞,生成湿陷等级与类型判别表格.第五部分室内试验成果曲线5．1直剪试验曲线生成指定取样直剪试验曲线,可对曲线成果图进行编辑,并可将编辑后的数据返回到数据库中.流程图操作步骤1. 录入试验基本数据常规试验表中需录入取样编号、取样顶深度、取样长度；直接试验表中需录入取样编号、试验方法、环刀面积；直剪试验项目表中需录入取样编号、序号、垂直压力σ、应变圈系数K、应变圈读数R.2. 生成直剪试验曲线总控界面启动AutoCAD后,执行"曲线〞菜单下的"生成直剪试验曲线〞命令,弹出对话框,程序在对话框中自动列出直剪试验的钻孔和取样编号,选取钻孔和取样,设置选项内容,生成直剪试验曲线成果.3. 编辑曲线既可以在当前生成的成果图中直接编辑,也可通过执行"打开直剪试验曲线成果图〞命令,编辑原来生成的曲线试样,修改后得到一组新的摩擦角φ和粘聚力c的图解值.4. 直剪数据入库对新生成的或编辑后的直剪试验曲线,执行"直剪数据入库〞命令,选择成果图曲线,对选择入库采用值,则被采用的摩擦角φ和粘聚力c数据返回到直剪试验表中.5.2颗粒分析试验曲线生成指定取样颗粒分析试验曲线,可对曲线成果图进行编辑,并可将编辑后的数据返回到数据库中.流程图操作步骤1. 录入试验基本数据常规试验表中需录入取样编号、取样顶深度、取样长度；颗分试验表中需录入取样编号、试验方法、试验土样的质量；颗分试验项目表中需录入取样编号、序号、粒径、筛余质量.2. 生成颗分试验曲线总控界面启动Auto CAD后,执行"曲线〞菜单下的"生成颗分试验曲线〞命令,弹出对话框,程序在对话框中自动列出直剪试验的钻孔和取样编号,选取钻孔和取样,设置选项内容,生成颗分试验曲线成果图.3. 编辑曲线既可以在当前生成的成果图中直接编辑,也可通过执行"打开颗分试验曲线成果图〞命令,编辑原来生成的曲线试样,修改后得到一组新的不均匀系数、曲率系数图解值.4. 颗分数据入库对新生成的或编辑后的颗分试验曲线,执行"数据入库〞命令,数据返回到颗分试验表中. 第六部分原位试验成果图表主要介绍静探成果图〔Excel方式〕、岩芯鉴定、试坑鉴定、十字板剪切、旁压、平板荷载等原位测试成果表格的生成与操作步骤.6．1静探成果图〔Excel方式〕在Excel中生成当前工程静探孔的成果图.执行总控界面"成果〞菜单下的"生成静探成果图〔Excel方式〕〞.弹出静探孔对话框.选择静探孔确定.执行总控界面"成果〞菜单下的"编辑静探成果图〞.弹出静探孔excel表.6．2十字板剪切试验在剖面图中可生成十字板剪切曲线〔具体参见剖面图中的介绍〕,本节介绍如何生成单独的钻孔十字板剪切柱状图.启动AutoCAD,执行"柱状图〞菜单下的"生成十字板曲线〞命令,弹出对话框,在各个页设置相关参数后确定,生成十字板剪切试验曲线.第七部分勘察报告7．1生成勘察报告系统可生成文字报告和勘察简明报告.生成文字报告根据当前工程的相关数据和勘察报告模板生成文字报告.执行"报告〞菜单下的"生成文字报告〞命令,生成完成系统会自动提示.生成〔编辑〕勘察简明报告执行"报告〞菜单下的"生成勘察简明报告〞命令,进入工程勘察简明报告界面,点击"启动WORD,编辑报告文档〞按钮,可完成两项操作,即以表格的形式生成工程勘察简明报告和编辑勘察简明报告.编辑简明报告时,可以对报告内容进行增、删和修改.附录三工程示例该附录用5个钻孔的一个新工程来说明《GICAD5.4》软件的整个操作.对该工程的说明：新工程的工程编号为TEST,钻孔编号和对应的钻孔类型分别为Z-1：取土试样钻孔、Z-2：取土、取水试样钻孔、Z-3圆锥动力触探试验孔、Z-4静力触探试验孔、Z-5鉴别孔.现有Z-4的静探数据文件JTZ4.TXT.整个软件操作共分13步,〔所有操作均在启动《GICAD5.4》软件后〕如果需要查看操作流程图,请参看说明书中第一部分第三章相关的操作流程；如果对某部分不明白请参看说明书中相关章节的介绍.操作步骤如下：1、新建工程,工程名称为：TEST；在新建对话框选择该工程需要的数据表.如果不选择数据表将显示所有的数据表〔如果该工程已经存在,直接打开该工程〕；2、如果有断链,在分段表中输入分段数据,没有断链可跳过该步；3、在"配置项目表〞的"标准土层〞表中输入标准土层,供录入土层数据时备用.如果不需要标准土层的数据可以跳过该步；4、读入Z-4孔的静探数据,读入时系统自动新建钻孔Z-4.如果没有静探数据文件,跳过该步；以下用钻孔Z-2的数据录入来介绍,其它钻孔的操作与Z-2雷同；5、在钻孔表中新建钻孔Z-2；或者在《GICAD5.4》的主界面中执行"生成成果图表〞即启动AutoCAD R14,直接在平面图中布置钻孔入库〔也可一次性在勘探点数据表〕；6、录入基本数据表、原位数据表、室内实验数据表中各表需要的数据.其中在录入标准数据表的土层表数据时,可以直接选择标准土层的土层数据,修改层底深度即可；7、在剖面表中录入剖面中各剖线的数据；或者在平面图中用"布置剖线〞命令连接剖线,入库；8、数据各剖线的地面线数据和设计标高数据.如果不需要输入地面线数据和设计标高数据,可以跳过该步；9、数据录入已经完成,执行"数检〞功能；10、生成平面图、剖面图、等高线；生成地层统计表并入库；生成室内试验数据入库；11、根据需要生成土工试验成果表、物理力学指标统计表、勘探点一览表、设计参数一览表；计算承载力、液化、场地类别、湿陷性判别并入库；12、生成柱状图、剖〔断〕面图、生成勘察报告；13、如果需要保留工程数据,执行"备份数据〞功能.。

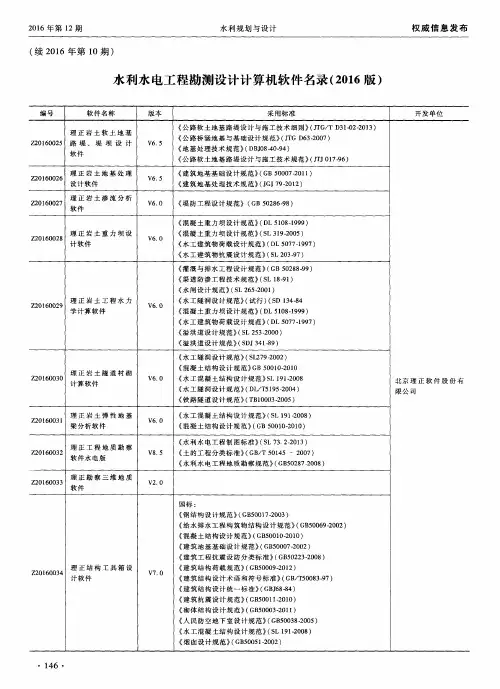

北京理正岩土软件介绍资料
【理正岩土系列】
【理正勘察系列】
【理正勘测一体化系列】
【理正工程地质GIS系统】
【全方位的专业软件开发服务】
理正具有自主研发的、先进成熟的图形建模平台和有限元计算平台，并具有15年工程设计软件开发经验及技术积累，具有一支专业领域知识与软件开发能力兼备的专业化软件开发团队，可为广大用户提供全方位、深层次的专业软件开发服务。
【报价单说明】
1．该产品简介及报价以最新印刷版本为准，新版产品简介及价格表一经出版，新版产品简介及价格表印刷日期之前版本随即自然作废。
2．应用户要求在指定时间内上门服务，需收取服务费8000元/次/两天，在此基础上每加一天服务按5000元收取。
3．如购买理正网络版软件既有基本模块又有扩展模块，则基本模块与扩展模块节点数必须相同；
4．北京理正软件设计研究院有限公司保留对《理正软件产品简介及价格表》的最终解释权。
5．该价格表中报价单位均为人民币：元。
===。
理正深基坑支护设计软件6.5版说明书系统操作说明1 操作流程图1-1 深基坑支护结构设计流程图2 流程说明2.1 开始通过两个途径可以进入【深基坑支护结构设计软件】的主界面：⑴在开始菜单中，打开【理正深基坑】；⑵双击桌面上的快捷图标。
系统主界面如图2.1-1所示：图2.1-1 主界面2.2 路径设置有两种设置工程路径的方法：⑴在主界面设置路径：点主界面的【工作目录】按钮，弹出指定工作路径对话框，既可以从右侧上方选择路径处的树形目录中选择当前路径，也可以在工作路径文本输入框中直接输入当前的路径字符串。
然后点【确定】按钮。
⑵在单元计算界面设置路径：进入单元计算模块后，点【选工程】，弹出指定工作路径对话框，在树形目录或文本输入框中进行路径设置。
注意：1. 主界面设置的工作路径为单元计算、整体计算文件的默认路径。
同时单元计算文件还可以在单元计算模块设置的路径下保存；2. 单元计算界面与主界面设置的工作路径最好保持一致；3. 路径设置支持输入“空格”；4. 单元计算控制菜单下的“打开工程”功能同【选工程】。
2.3 单元计算和整体计算分别参见第一、二、三和四部分。
2.4 数据存盘及备份原始数据和结果数据均保存在设置的工作目录下：单元计算原始数据文件名：*.SPW；图形结果文件名：*.DXF；计算书文件名：*.RTF。
2.5 退出在单元计算界面下点击“退出”按钮或菜单，退出单元计算模块；在主界面下点击“退出”按钮或菜单，退出软件。
第一部分单元计算操作说明1 操作流程图1-1 单元计算操作流程图1.1 进入单元计算点击“”按钮，进入单元计算模块。
1.2 增加计算项目⑴第一次进入单元模块时，计算项目为空，如图1.2-1所示。
图1.2-1 单元计算输出界面⑵必须点“增”按钮，弹出图1.2-2所示模板，并从中选取计算项目。
确认后进入设计数据录入界面。
图1.2-2 项目选用模板注意：1. 已经进行过单元计算的项目，进入单元计算后，既可以点“增”按钮，从模板中增加新项目，也可从项目列表中选择已有项目（如图1.2-3所示），再点“算”直接进入数据录入界面；图1.2-3 项目选用列表2. 点“删”按钮，可删除列表中的计算项目，存放于工作路径中的该项目的工程数据将全部被删除，且无法恢复；3. “工程操作”菜单（如图1.2-4）功能同“增”、“删”和“算”按钮。

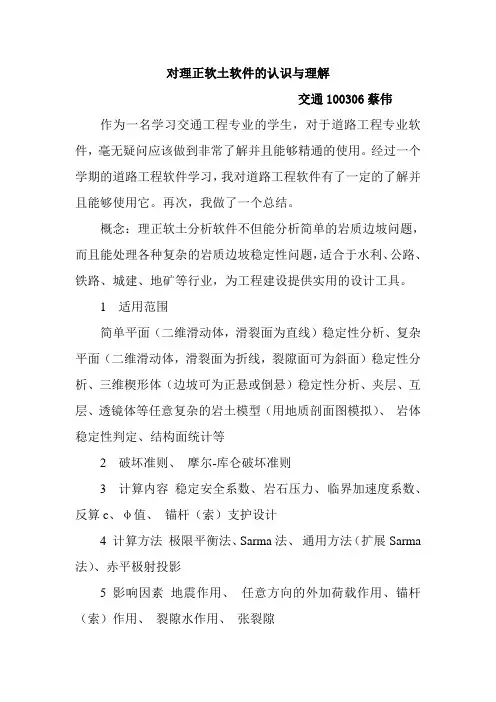

对理正软土软件的认识与理解交通100306蔡伟作为一名学习交通工程专业的学生，对于道路工程专业软件，毫无疑问应该做到非常了解并且能够精通的使用。
经过一个学期的道路工程软件学习，我对道路工程软件有了一定的了解并且能够使用它。
再次，我做了一个总结。
概念：理正软土分析软件不但能分析简单的岩质边坡问题，而且能处理各种复杂的岩质边坡稳定性问题，适合于水利、公路、铁路、城建、地矿等行业，为工程建设提供实用的设计工具。
1 适用范围简单平面（二维滑动体，滑裂面为直线）稳定性分析、复杂平面（二维滑动体，滑裂面为折线，裂隙面可为斜面）稳定性分析、三维楔形体（边坡可为正悬或倒悬）稳定性分析、夹层、互层、透镜体等任意复杂的岩土模型（用地质剖面图模拟）、岩体稳定性判定、结构面统计等2 破坏准则、摩尔-库仑破坏准则3 计算内容稳定安全系数、岩石压力、临界加速度系数、反算c、φ值、锚杆（索）支护设计4 计算方法极限平衡法、Sarma法、通用方法（扩展Sarma 法）、赤平极射投影5 影响因素地震作用、任意方向的外加荷载作用、锚杆（索）作用、裂隙水作用、张裂隙6 计算结果安全系数与临界加速度系数（k-kc）关系曲线安全系数与边坡高度的关系曲线安全系数与裂隙水深的关系曲线安全系数与坡角的关系曲线结构面上的作用力（正压力、裂隙水压力、下滑力、抗滑力）各种几何参数功能优点：1、引入先进计算理论，解决了多层土竖向固结问题。
2、全面满足工程需求，考虑堤基、路基分级加载等。
3、适宜方案优化设计，一次录入后，可快速进行多种方案比较。
4、操作极其简单方便，在参数录入栏处具有动态提示工程含义、取值范围、注意事项等。
5、智能与自动化程度高，如采用循环试算法自动算出沉降引起的路堤、护堤高度变化等。
6、具有土工试验参数自动统计工程当然这款软件也存在一些缺点需要改进，例如有些特殊情况就没考虑进去；并且计算结果存在误差；过程较为复杂；界面表达不够清楚等。
理正软土地基路堤设计软件 交通100306蔡伟计算项目： 简单软土地基路基设计 4计算时间： 2013-05-17 14:13:22 星期五============================================================================原始条件:计算目标: 计算沉降和稳定 路堤设计高度: 4.700(m) 路堤设计顶宽: 30.600(m) 路堤边坡坡度: 1:1.000工后沉降基准期结束时间: 24(月) 荷载施加级数: 2序号 起始时间 (月) 终止时间(月)填土高度(m) 是否作稳定计算 1 0.000 12.000 4.000 是 2 13.000 24.000 0.700 是路堤土层数: 2 超载个数: 0层号 层厚度(m) 重度(kN/m3) 内聚力(kPa) 内摩擦角(度) 1 4.000 18.000 17.000 30.000 2 0.700 22.000 17.000 30.000地基土层数: 9 地下水埋深: 1.200(m)层号 土层厚度 重度 饱和重度 快剪C 快剪Φ 固结快剪 竖向固结系 水平固结系 排水层(m) (kN/m3) (kN/m3) (kPa) (度) Φ(度) 数(cm2/s) 数(cm2/s)1 5.000 18.979 27.511 19.000 23.500 15.000 0.00150 0.00150 否2 7.000 17.812 17.668 39.000 4.700 15.000 0.00150、管路敷设技术通过管线不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。
在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。
管线敷设技术包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。
线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。
、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。
对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
、电气设备调试高中资料试卷技术电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装置动作，并且拒绝动作，来避免不必要高中资料试卷突然停机。
因此，电力高中资料试卷保护装置调试技术，要求电力保护装置做到准确灵活。
对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时，需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。
0.00150 否3 4.400 19.796 19.683 63.000 15.600 15.000 0.00150 0.00150 否4 0.900 19.600 19.753 16.500 24.050 15.000 0.00150 0.00150 否5 1.700 19.306 19.420 75.000 14.000 15.000 0.00150 0.00150 否6 7.300 20.482 20.510 50.500 18.900 15.000 0.00150 0.00150 否7 3.000 17.000 20.000 25.000 5.000 15.000 0.00150 0.00150 否8 10.100 19.894 20.000 91.000 16.767 15.000 0.00150 0.00150 否9 5.800 17.000 20.000 25.000 5.000 15.000 0.00150 0.00150 否层号 e( 0) e( 50) e(100) e(200) e(300)1 0.818 0.773 0.755 0.733 0.6562 1.033 0.956 0.907 0.847 0.7143 0.718 0.688 0.668 0.638 0.5814 0.687 0.655 0.637 0.613 0.5715 0.774 0.738 0.719 0.695 0.6646 0.584 0.547 0.529 0.508 0.525层号e( 0) e( 50) e(100) e(200) e(300) e(400) e(500) e(600)e(800)7 0.754 0.698 0.664 0.626 0.595 0.560 0.500 0.450 0.250层号 e( 0) e( 50) e(100) e(200) e(300)8 0.688 0.641 0.617 0.592 0.573层号e( 0) e( 50) e(100) e(200) e(300) e(400) e(500) e(600)e(800)9 0.754 0.698 0.664 0.626 0.595 0.560 0.500 0.450 0.250固结度计算参数:地基土层底面: 不是排水层固结度计算采用方法: 微分方程数值解法多级加荷固结度修正时的荷载增量定义为“填土高*容重”填土-时间-固结度输出位置距离中线距离: 0.000(m)填土-时间-固结度输出位置深度: 0.000(m)沉降计算参数:地基总沉降计算方法: 经验系数法主固结沉降计算方法: e-p曲线法沉降计算不考虑超载沉降修正系数: 1.200沉降计算的分层厚度: 0.500(m)分层沉降输出点距中线距离: 0.000(m)压缩层厚度判断应力比 = 15.000%基底压力计算方法:按多层土实际容重计算计算时考虑弥补地基沉降引起的路堤增高量工后基准期起算时间: 最后一级加载(路面施工)结束时稳定计算参数:稳定计算方法: 有效固结应力法稳定计算不考虑超载稳定计算不考虑地震力稳定计算目标: 自动搜索最危险滑裂面条分法的土条宽度: 1.000(m)搜索时的圆心步长: 1.000(m)搜索时的半径步长: 0.500(m)============================================================================ (一) 各级加荷的沉降计算第1级加荷，从0.0~12.0月加载开始时，路基计算高度 = 0.000(m)，沉降 = 0.000(m)加载结束时，路基计算高度 = 4.120(m)，沉降 = 0.120(m)第2级加荷，从13.0~24.0月加载开始时，路基计算高度 = 4.120(m)，沉降 = 0.121(m)加载结束时，路基计算高度 = 4.873(m)，沉降 = 0.174(m)============================================================================ (二) 路面竣工时及以后的沉降计算基准期开始时刻: 最后一级加载(路面施工)结束时刻考虑沉降影响后，路堤的实际计算高度为 = 4.873(m)路面竣工时,地基沉降 = 0.174(m)基准期内的残余沉降 = 0.037(m)基准期结束时,地基沉降 = 0.210(m)最终地基总沉降 = 1.200*0.458 = 0.550(m)路面竣工时,路基横断面各点的沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心(m) (m) 差(m) 沉降差(m)-28.000 0.000 0.000 0.174-24.000 0.000 0.000 0.174-22.000 0.000 0.000 0.174-20.000 0.043 0.043 0.131-18.000 0.090 0.047 0.083-16.000 0.125 0.035 0.049-14.000 0.145 0.020 0.029-12.000 0.155 0.010 0.019-10.000 0.162 0.007 0.012-8.000 0.167 0.005 0.007-6.000 0.170 0.003 0.004-4.000 0.172 0.002 0.002-2.000 0.173 0.001 0.0000.000 0.174 0.000 0.0002.000 0.173 -0.000 0.0004.000 0.172 -0.001 0.0026.000 0.170 -0.002 0.0048.000 0.167 -0.003 0.00710.000 0.162 -0.005 0.01212.000 0.155 -0.007 0.01914.000 0.145 -0.010 0.02916.000 0.125 -0.020 0.04918.000 0.090 -0.035 0.08320.000 0.043 -0.047 0.13122.000 0.000 -0.043 0.17424.000 0.000 0.000 0.17426.000 0.000 0.000 0.17428.000 0.000 0.000 0.174路堤竣工时，由于地基沉降引起路堤填筑面积增量:(1) 由各点计算沉降梯形积分方法得ΔV = 5.866(m2)(2) 按照《铁路路基手册》方法得Δs = 0.174(m) ΔV = 4.631(m2)按照《铁路路基手册》方法，路堤顶面单侧加宽量: ΔW = 0.188 ~ 0.226(m)基准期结束时,路基横断面各点的沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心(m) (m) 差(m) 沉降差(m)-28.000 0.000 0.000 0.210-26.000 0.000 0.000 0.210-24.000 0.000 0.000 0.210-22.000 0.000 0.000 0.210-20.000 0.054 0.054 0.156-18.000 0.108 0.054 0.103-16.000 0.148 0.041 0.062-12.000 0.186 0.013 0.024-10.000 0.195 0.009 0.015-8.000 0.201 0.006 0.009-6.000 0.206 0.004 0.005-4.000 0.208 0.003 0.002-2.000 0.210 0.001 0.0000.000 0.210 0.000 0.0002.000 0.210 -0.000 0.0004.000 0.208 -0.001 0.0026.000 0.206 -0.003 0.0058.000 0.201 -0.004 0.00910.000 0.195 -0.006 0.01512.000 0.186 -0.009 0.02414.000 0.173 -0.013 0.03816.000 0.148 -0.024 0.06218.000 0.108 -0.041 0.10320.000 0.054 -0.054 0.15622.000 0.000 -0.054 0.21024.000 0.000 0.000 0.21026.000 0.000 0.000 0.21028.000 0.000 0.000 0.210路基横断面各点的最终沉降(中线为原点)坐标当时沉降两点间沉降与路堤中心 (m) (m) 差(m) 沉降差(m) -28.000 0.000 0.000 0.550-26.000 0.000 0.000 0.550-24.000 0.000 0.000 0.550-22.000 0.000 0.000 0.550-20.000 0.146 0.146 0.404-18.000 0.225 0.079 0.325-16.000 0.302 0.077 0.248-14.000 0.383 0.081 0.167-12.000 0.435 0.051 0.116-10.000 0.474 0.039 0.077-8.000 0.504 0.031 0.046-6.000 0.524 0.020 0.026-4.000 0.539 0.014 0.012-2.000 0.545 0.006 0.0060.000 0.550 0.006 0.0002.000 0.545 -0.006 0.0064.000 0.539 -0.006 0.0126.000 0.524 -0.014 0.0268.000 0.504 -0.020 0.04610.000 0.474 -0.031 0.07712.000 0.435 -0.039 0.11614.000 0.383 -0.051 0.16716.000 0.302 -0.081 0.24818.000 0.225 -0.077 0.32520.000 0.146 -0.079 0.40422.000 0.000 -0.146 0.55024.000 0.000 -0.000 0.55026.000 0.000 -0.000 0.55028.000 0.000 -0.000 0.550路面竣工时,距路基中线0.000(m)处各层的沉降层底深层厚自重应力(kPa ) 附加应力全应力(kPa) 固结度层最终层当前分层主固层累计主压缩模沉降经(m) (m) (孔隙比) (kPa) (孔隙比) 沉降mSc(m) 沉降(m) 结沉降(m) 固结沉降(m) 量(MPa) 验系数0.500 0.500 4.7( 0.814) 90.5 95.3( 0.757) 0.9582 0.01890.0182 0.0157 0.0157 2.88 1.375(1.075)1.000 0.500 14.2( 0.806) 90.5 104.8( 0.754) 0.8747 0.01700.0153 0.0142 0.0299 3.19 1.354(1.054)1.500 0.500 23.7( 0.797) 90.5 114.2( 0.752) 0.7912 0.0150 0.0124 0.0125 0.0424 3.62 1.325(1.025)2.000 0.500 32.4( 0.789) 90.5 122.9( 0.750) 0.7077 0.0131 0.0099 0.0109 0.0533 4.16 1.284(0.984)2.500 0.500 41.2( 0.781) 90.4 131.6( 0.748) 0.6242 0.0111 0.0076 0.0093 0.0625 4.88 1.212(0.912)3.000 0.500 49.9( 0.773) 90.4 140.3( 0.746) 0.5407 0.0092 0.0057 0.0076 0.0702 5.92 1.108(0.808)3.500 0.500 58.7( 0.770) 90.3 149.0( 0.744) 0.4571 0.0087 0.0048 0.0073 0.0775 6.19 1.081(0.781)4.000 0.500 67.4( 0.767) 90.2 157.6( 0.742) 0.3736 0.0083 0.0040 0.0070 0.0844 6.48 1.052(0.752)4.500 0.500 76.2( 0.764) 90.0 166.2( 0.741) 0.2901 0.0079 0.0032 0.0066 0.0910 6.80 1.020(0.720)5.000 0.500 84.9( 0.761) 89.8 174.7( 0.739) 0.2349 0.0075 0.0027 0.0063 0.0973 7.15 0.989(0.694)5.500 0.500 91.2( 0.916) 89.6 180.8( 0.858) 0.2129 0.0179 0.0062 0.0149 0.1123 3.00 1.367(1.067)6.000 0.500 95.1( 0.912) 89.3 184.4( 0.856) 0.1909 0.01750.0057 0.0146 0.1268 3.07 1.362(1.062)6.500 0.500 98.9( 0.908) 89.0 187.9( 0.854) 0.1689 0.0170 0.0052 0.0142 0.1410 3.14 1.357(1.057)7.000 0.500 102.7( 0.905) 88.6 191.4( 0.852) 0.1469 0.0168 0.0049 0.0140 0.1550 3.16 1.356(1.056)7.500 0.500 106.6( 0.903) 88.2 194.8( 0.850) 0.1250 0.0168 0.0045 0.0140 0.1690 3.16 1.356(1.056)8.000 0.500 110.4( 0.901) 87.8 198.2( 0.848) 0.1030 0.0167 0.0042 0.0139 0.1829 3.15 1.356(1.056)8.500 0.500 114.2( 0.898) 87.3 201.6( 0.845) 0.0810 0.0170 0.0040 0.0142 0.1970 3.08 1.361(1.061)9.000 0.500 118.1( 0.896) 86.8 204.9( 0.840) 0.0590 0.0177 0.0038 0.0147 0.2118 2.95 1.370(1.070)9.500 0.500 121.9( 0.894) 86.3 208.2( 0.836) 0.0445 0.0183 0.0037 0.0153 0.2271 2.82 1.379(1.079)10.000 0.500 125.7( 0.891) 85.7 211.4( 0.832) 0.0404 0.0190 0.0038 0.0158 0.2429 2.70 1.386(1.086)10.500 0.500 129.6( 0.889) 85.1 214.6( 0.827) 0.0363 0.0197 0.0039 0.0164 0.2593 2.60 1.394(1.094)11.000 0.500 133.4( 0.887) 84.4 217.8( 0.823) 0.0322 0.0203 0.0039 0.0169 0.2762 2.50 1.400(1.100)11.500 0.500 137.2( 0.885) 83.7 221.0( 0.819) 0.0281 0.0209 0.0040 0.0174 0.2936 2.40 1.400(1.100)12.000 0.500 141.1( 0.882) 83.1 224.1( 0.815) 0.0240 0.0215 0.0040 0.0180 0.3116 2.31 1.400(1.100)12.500 0.500 145.4( 0.655) 82.3 227.8( 0.623) 0.0199 0.0117 0.0021 0.0098 0.3214 4.21 1.279(0.979)13.000 0.500 150.3( 0.653) 81.6 231.9( 0.620) 0.0158 0.0121 0.0022 0.0101 0.3314 4.06 1.294(0.994)13.500 0.500 155.1( 0.652) 80.8 235.9( 0.618) 0.0117 0.0124 0.0022 0.0103 0.3417 3.91 1.306(1.006)14.000 0.500 159.9( 0.651) 80.1 240.0( 0.615) 0.0088 0.0127 0.0022 0.0106 0.3524 3.77 1.315(1.015)14.500 0.500 164.8( 0.649) 79.3 244.1( 0.613) 0.0079 0.0131 0.0023 0.0109 0.3632 3.64 1.324(1.024)15.000 0.500 169.6( 0.648) 78.5 248.1( 0.611) 0.0070 0.0134 0.0023 0.0112 0.3744 3.52 1.332(1.032)15.500 0.500 174.5( 0.646) 77.7 252.2( 0.609) 0.0061 0.0137 0.0024 0.0114 0.3858 3.40 1.340(1.040)16.000 0.500 179.3( 0.645) 76.9 256.2( 0.606) 0.0052 0.0141 0.0024 0.0117 0.3976 3.28 1.348(1.048)16.400 0.400 183.7( 0.643) 76.2 259.8( 0.604) 0.0044 0.0115 0.0020 0.0096 0.4071 3.18 1.354(1.054)16.900 0.500 188.0( 0.616) 75.4 263.5( 0.586) 0.0035 0.0111 0.0019 0.0093 0.4164 4.08 1.292(0.992)17.300 0.400 192.4( 0.615) 74.7 267.1( 0.584) 0.0027 0.0090 0.0015 0.0075 0.4239 3.97 1.302(1.002)17.800 0.500 196.7( 0.696) 74.0 270.7( 0.673) 0.0019 0.0081 0.0014 0.0068 0.4307 5.44 1.156(0.856)18.300 0.500 201.4( 0.695) 73.1 274.6( 0.672) 0.0010 0.0082 0.0014 0.0068 0.4375 5.38 1.162(0.862)18.800 0.500 206.2( 0.693) 72.3 278.5( 0.670) 0.0008 0.0081 0.0014 0.0067 0.4442 5.37 1.163(0.863)19.000 0.200 209.4( 0.692) 71.7 281.2( 0.669) 0.0007 0.0032 0.0005 0.0027 0.4469 5.37 1.163(0.863)19.500 0.500 213.0( 0.511) 71.2 284.2( 0.522) 0.0007 -0.0047 0.0000 -0.0039 0.4430 0.00 1.400(1.100)20.000 0.500 218.3( 0.512) 70.4 288.6( 0.523) 0.0006 -0.0046 0.0000 -0.0038 0.4392 0.00 1.400(1.100)20.500 0.500 223.5( 0.512) 69.6 293.1( 0.524) 0.0005 -0.0046 0.0000 -0.0038 0.4354 0.00 1.400(1.100)21.000 0.500 228.8( 0.513) 68.8 297.5( 0.525) 0.0004 -0.0045 0.0000 -0.0037 0.4316 0.00 1.400(1.100)21.500 0.500 234.0( 0.514) 68.0 302.0( 0.525) 0.0003 -0.0044 0.0000 -0.0037 0.4279 0.00 1.400(1.100)22.000 0.500 239.3( 0.515) 67.2 306.5( 0.526) 0.0002 -0.0044 0.0000 -0.0037 0.4242 0.00 1.400(1.100)22.500 0.500 244.5( 0.516) 66.4 311.0( 0.527) 0.0001 -0.0043 0.0000 -0.0036 0.4206 0.00 1.400(1.100)23.000 0.500 249.8( 0.517) 65.6 315.4( 0.528) 0.0000 -0.0043 0.0000 -0.0036 0.4171 0.00 1.400(1.100)23.500 0.500 255.1( 0.518) 64.9 319.9( 0.528) 0.0000 -0.0042 0.0000 -0.0035 0.4135 0.00 1.400(1.100)24.000 0.500 260.3( 0.518) 64.1 324.4( 0.529) 0.0000 -0.0042 0.0000 -0.0035 0.4101 0.00 1.400(1.100)24.500 0.500 265.6( 0.519) 63.4 329.0( 0.530) 0.0000 -0.0041 0.0000 -0.0034 0.4066 0.00 1.400(1.100)25.000 0.500 270.8( 0.520) 62.7 333.5( 0.531) 0.0000 -0.0041 0.0000 -0.0034 0.4032 0.00 1.400(1.100)25.500 0.500 276.1( 0.521) 61.9 338.0( 0.531) 0.0000 -0.0040 0.0000 -0.0034 0.3999 0.00 1.400(1.100)26.000 0.500 281.3( 0.522) 61.2 342.6( 0.532) 0.0000 -0.0040 0.0000 -0.0033 0.3965 0.00 1.400(1.100)26.300 0.300 285.5( 0.523) 60.7 346.2( 0.533) 0.0000 -0.00240.0000 -0.0020 0.3946 0.00 1.400(1.100)26.800 0.500 289.6( 0.598) 60.1 349.7( 0.578) 0.0000 0.0077 0.0000 0.0065 0.4010 4.66 1.234(0.934)27.300 0.500 294.6( 0.597) 59.4 354.0( 0.576) 0.0000 0.0077 0.0000 0.0064 0.4075 4.61 1.239(0.939)27.800 0.500 299.6( 0.595) 58.7 358.4( 0.575) 0.0000 0.0077 0.0000 0.0064 0.4139 4.56 1.244(0.944)28.300 0.500 304.6( 0.593) 58.1 362.7( 0.573) 0.0000 0.0077 0.0000 0.0064 0.4203 4.55 1.245(0.945)28.800 0.500 309.6( 0.592) 57.4 367.0( 0.572) 0.0000 0.0076 0.0000 0.0063 0.4266 4.55 1.245(0.945)29.300 0.500 314.6( 0.590) 56.8 371.4( 0.570) 0.0000 0.0075 0.0000 0.0062 0.4328 4.54 1.246(0.946)29.800 0.500 319.6( 0.570) 56.1 375.8( 0.559) 0.0000 0.0040 0.0000 0.0033 0.4362 8.44 0.892(0.646)30.300 0.500 324.6( 0.569) 55.5 380.1( 0.558) 0.0000 0.0039 0.0000 0.0033 0.4395 8.43 0.892(0.646)30.800 0.500 329.6( 0.568) 54.9 384.5( 0.557) 0.0000 0.0039 0.0000 0.0033 0.4427 8.43 0.893(0.646)31.300 0.500 334.6( 0.567) 54.3 388.9( 0.557) 0.0000 0.0039 0.0000 0.0032 0.4459 8.42 0.893(0.647)31.800 0.500 339.6( 0.566) 53.7 393.3( 0.556) 0.0000 0.0038 0.0000 0.0032 0.4491 8.42 0.894(0.647)32.300 0.500 344.6( 0.565) 53.1 397.7( 0.555) 0.0000 0.0038 0.0000 0.0032 0.4523 8.41 0.894(0.647)32.800 0.500 349.6( 0.564) 52.5 402.2( 0.554) 0.0000 0.0037 0.0000 0.0031 0.4554 8.41 0.894(0.647)33.300 0.500 354.6( 0.563) 52.0 406.6( 0.553) 0.0000 0.0037 0.0000 0.0031 0.4585 8.40 0.895(0.647)最下面分层附加应力与自重应力之比 = 14.656% <= 15.000%压缩模量当量值= 0.000Mpa, 按地基规范GB5007-2002表5.3.5 的沉降计算经验系数 = 1.400(1.100)============================================================================ (三) 填土--时间--沉降曲线输出位置，相对于路堤中线 0(m)时间(月) 设计填土高度实际填土高度当时沉降(m) (m) (m)0.00 0.000 0.000 0.0001.20 0.400 0.412 0.0032.40 0.800 0.824 0.0093.60 1.200 1.236 0.0234.80 1.600 1.648 0.0366.00 2.000 2.060 0.0497.20 2.400 2.472 0.0628.40 2.800 2.884 0.0759.60 3.200 3.296 0.09010.80 3.600 3.708 0.10412.00 4.000 4.120 0.12012.10 4.000 4.120 0.12012.20 4.000 4.120 0.12012.30 4.000 4.120 0.12012.40 4.000 4.120 0.12112.50 4.000 4.120 0.12112.60 4.000 4.120 0.12112.70 4.000 4.120 0.12112.80 4.000 4.120 0.12112.90 4.000 4.120 0.12113.00 4.000 4.120 0.12114.10 4.070 4.195 0.12615.20 4.140 4.271 0.13116.30 4.210 4.346 0.13617.40 4.280 4.421 0.14118.50 4.350 4.497 0.14619.60 4.420 4.572 0.15120.70 4.490 4.647 0.15721.80 4.560 4.723 0.16222.90 4.630 4.798 0.16824.00 4.700 4.873 0.17426.40 4.700 4.873 0.17828.80 4.700 4.873 0.18231.20 4.700 4.873 0.18533.60 4.700 4.873 0.18936.00 4.700 4.873 0.19338.40 4.700 4.873 0.19740.80 4.700 4.873 0.20043.20 4.700 4.873 0.20445.60 4.700 4.873 0.20748.00 4.700 4.873 0.210============================================================================ (四) 填土--时间--固结度曲线输出位置，相对于路堤中线 0.000(m)输出深度为 0.000(m)时间(月) 设计填土高度固结度(m)0.00 0.000 0.0001.20 0.400 0.0822.40 0.800 0.1653.60 1.200 0.2474.80 1.600 0.3306.00 2.000 0.4127.20 2.400 0.4948.40 2.800 0.5779.60 3.200 0.65910.80 3.600 0.74112.00 4.000 0.82412.10 4.000 0.82412.20 4.000 0.82412.30 4.000 0.82412.40 4.000 0.82412.50 4.000 0.82412.60 4.000 0.82412.70 4.000 0.82412.80 4.000 0.82412.90 4.000 0.82413.00 4.000 0.82414.10 4.070 0.84115.20 4.140 0.85916.30 4.210 0.87717.40 4.280 0.89418.50 4.350 0.91219.60 4.420 0.93020.70 4.490 0.94721.80 4.560 0.96522.90 4.630 0.98224.00 4.700 1.00026.40 4.700 1.00028.80 4.700 1.00031.20 4.700 1.00033.60 4.700 1.00036.00 4.700 1.00038.40 4.700 1.00040.80 4.700 1.00043.20 4.700 1.00045.60 4.700 1.00048.00 4.700 1.000============================================================================ (五) 稳定计算(1) 第1级加荷,从0.0~12.0月,路基设计高度4.000(m), 路基计算高度(考虑沉降影响)4.120(m)，加载结束时稳定结果土条起始x 土条面土条自条上荷总重αi Sinαi Cosαi Cqi Φqi下滑力抗滑力抗滑力编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kPa) (度)(kN) WiCosαitgΦq CiLi-----------------------------------------------------------------------------------------------------------1 0.00 0.31 5.53 0.00 5.53 3.99 0.07 1.00 17.00 30.00 0.38 3.19 13.642 0.80 0.88 15.77 0.00 15.77 12.04 0.21 0.98 17.00 30.003.29 8.90 13.923 1.60 1.35 24.27 0.00 24.27 20.35 0.35 0.94 17.00 30.00 8.44 13.14 14.524 2.40 1.71 30.79 0.00 30.79 29.14 0.49 0.87 17.00 30.00 14.99 15.52 15.595 3.20 1.93 34.81 0.00 34.81 38.80 0.63 0.78 17.00 30.00 21.81 15.66 17.476 4.00 1.57 28.26 0.00 28.26 49.79 0.76 0.65 17.00 30.00 21.58 10.53 20.157 4.76 0.61 11.03 0.00 11.03 64.54 0.90 0.43 17.00 30.00 9.96 2.74 30.32最不利滑动面:滑动圆心 = (0.000,5.768)(m)滑动半径 = 5.768(m)滑动安全系数 = 2.427总的下滑力 = 80.455(kN)总的抗滑力 = 195.295(kN)土体部分下滑力 = 80.455(kN)土体部分抗滑力 = 195.295(kN)筋带的抗滑力 = 0.000(kN)地震作用下滑力 = 0.000(kN)(2) 第2级加荷,从13.0~24.0月,路基设计高度4.700(m), 路基计算高度(考虑沉降影响)4.873(m)，加载结束时稳定结果土条起始x 土条面土条自条上荷总重αi Sinαi Cosαi Cqi Φqi下滑力抗滑力抗滑力编号 (m) 积(m2) 重(kN) 重(kN) (kN) (度) (kPa) (度)(kN) WiCosαitgΦq CiLi-----------------------------------------------------------------------------------------------------------1 0.00 0.32 5.70 0.00 5.70 3.39 0.06 1.00 17.00 30.00 0.34 3.29 13.722 0.80 0.91 16.40 0.00 16.40 10.21 0.18 0.98 17.00 30.002.91 9.32 13.913 1.61 1.42 25.64 0.00 25.64 17.19 0.30 0.96 17.00 30.00 7.58 14.14 14.334 2.41 1.85 33.28 0.00 33.28 24.44 0.41 0.91 17.00 30.00 13.77 17.49 15.045 3.22 2.17 39.06 0.00 39.06 32.16 0.53 0.85 17.00 30.00 20.79 19.09 16.186 4.02 1.98 36.53 0.00 36.53 39.85 0.64 0.77 17.00 30.00 23.40 16.19 14.967 4.70 2.02 38.60 0.00 38.60 48.58 0.75 0.66 17.00 30.00 28.95 14.74 20.428 5.49 1.11 22.20 0.00 22.20 60.39 0.87 0.49 17.00 30.00 19.30 6.33 27.379 6.29 0.09 1.93 0.00 1.93 70.27 0.94 0.34 17.00 30.00 1.82 0.38 12.65最不利滑动面:滑动圆心 = (0.000,6.823)(m)滑动半径 = 6.823(m)滑动安全系数 = 2.100总的下滑力 = 118.854(kN)总的抗滑力 = 249.560(kN)土体部分下滑力 = 118.854(kN)土体部分抗滑力 = 249.560(kN)筋带的抗滑力 = 0.000(kN)地震作用下滑力 = 0.000(kN)。
