剪力墙烂根处理方案

剪力墙烂根初步处理方案此次剪力墙拆模后，部分地方出现轻微烂根现象，采取灌浆法修补，材料使用MEK-40灌浆料，施工流程为：旧混凝土凿毛→用清水冲洗饱和→灌注、涂抹灌注浆体→养护。

施工具体措施如下：一、基底处理(１)凿毛。

为确保灌浆料与基底混凝土具有良好的粘结，用钢丝刷或喷砂方法清除表面浮层污物(有油漆或油脂污染部位用丙酮洗刷)。

如基面松动严重，应采用人工凿毛方法，凿掉破损的混凝土，使基底露出坚硬、牢固的混凝土面，凿毛务必彻底全面，但也不宜深度过大，以免损坏混凝土。

(２)冲洗和饱和。

对凿除的混凝土表面，采用高压水枪(采用自来水)将碎屑、灰尘冲洗干净，并连续、均匀地喷洒，使表层混凝土达到饱和状态，且表面无明水。

二、灌浆料的配制灌浆料和水按规定的量在料桶中用搅拌机上下左右缓慢移动，充分搅拌均匀，且搅拌叶片不得提至液面之上，以免混入气泡。

稠度根据现场施工需要来确定。

成品灌浆，具有大流动性、无收缩、早强及高强（28天达到55MPa）等性能，可以满足和易性和强度要求。

三、施工及养护１. 施工(１)灌浆。

待混凝土面凿毛清洗后，手摸混凝土表面时，感觉到似湿，应立即灌浆或抹浆，可采用机械喷涂或人工压抹，操作速度要快，朝一个方向，一次用力抹平，避免反复抹。

(２)如修补厚度超过３ｃｍ时，应分层施工。

层与层之间应间隔４ｈ。

MEK-40灌浆料适宜在５～３０℃的环境温度下进行施工。

如环境温度超出此范围，应根据实际情况对材料及配比进行调整。

２. 养护灌浆后24小时不得使灌浆层振动、碰撞；在终凝前（2-4h）对表面抹压光，终凝后即应覆盖温润得布袋或草袋，并洒水养护，每天4-6次。

养护温度在15ＯＣ以上为宜，时间为七天。

四、施工控制(１)为保证灌浆的施工质量，必须建立、健全质量保证体系。

施工人员应严格按操作程序，对各道工序进行检查验收。

(２)灌浆层外观平整，层面与基底结合牢靠。

(３)在施工过程中按设计要求进行现场抽样检验，必要时可现场进行钻孔取芯试验，以检查其效果。

剪力墙烂脚烂根处理方案.doc【一】剪力墙烂脚烂根处理方案一：问题描述：剪力墙烂脚烂根是指剪力墙在设计或施工过程中出现的连板部位开裂、脱落、混凝土空洞等问题，严重影响结构的稳定性和耐久性。

二：病害原因分析：1. 设计不合理：剪力墙的墙板和基础连接方式不当；2. 施工不规范：混凝土浇筑不均匀、材料选择不当等。

三：治理方案：1. 现场勘察：对病害部位进行仔细勘察，了解病害范围和程度；2. 固定病害部位：采用加固材料固定病害部位，如钢筋、钢板等；3. 破坏性检测：对加固后的剪力墙进行破坏性检测，保证加固效果；4. 修复病害部位：针对不同病害原因和程度，选择合适的修复方法；5. 强化剪力墙整体性能：通过增加剪力墙的配筋、墙体加固等方式，提升剪力墙的整体抗震性能；6. 定期维护：对剪力墙进行定期维护，确保其长期稳定使用。

四：附件：1. 剪力墙烂脚烂根现场勘察报告；2. 加固材料选择表；3. 修复病害部位工艺流程图；4. 剪力墙加固设计方案；5. 剪力墙维护记录表。

【法律名词及注释】：1. 病害：指工程结构或设备发生的损伤、失效或不符合规定要求的情况。

2. 勘察：指对工程项目或设备进行详细、系统的调查和研究，以获取相关数据和信息的过程。

3. 加固：指对已经出现问题的工程部位进行修复和加强，以提高其结构性能和使用寿命。

4. 定期维护：指按照预定的时间间隔和维护内容对工程设备进行检查、保养和修复的活动。

【二】剪力墙烂脚烂根处理方案一：问题描述：剪力墙烂脚烂根是指在建筑工程中，剪力墙由于设计不当或施工工艺问题，出现墙脚或根部的破损情况，严重影响结构的稳定性和安全性。

二：病害原因分析：1. 设计不合理：剪力墙墙脚或根部的连接方式不稳固、不牢固；2. 施工不规范：混凝土浇筑质量差、使用的材料不符合要求等。

三：治理方案：1. 现场勘察：对病害进行精确的勘察和测量，确定病害范围和程度；2. 修复病害部位：根据病害情况，选择合适的修复方法，如加固钢筋、增加加固板等；3. 破坏性检测：对修复后的剪力墙进行破坏性检测，确保修复效果；4. 强化剪力墙整体性能：通过增加墙体配筋、改变构造等方式，提升剪力墙的抗震能力和整体稳定性；5. 定期检查和维护：对剪力墙进行定期检查和维护，及时发现和处理潜在问题。

关于L2#楼三层部分墙柱烂根的处理方案
2014年5月28日质量检查时发现L2#三层部分剪力墙、柱根部杂物现象严重，清除杂物后出现墙柱处于悬空状态。

经现场观察并经项目部研究，提出以下解决方案：
一、如果因为浆石分离产生的烂根，先探明是否浅表性烂根（深度小于2cm），如果是，采用比墙体高一强度的去石砂浆人工抹压密实修补。

二、如果烂根深度过大，且具有通透性，需采用灌浆施工。

第一步：基础处理
a、基础表面应进行凿毛处理；
b、清洁基础表面，不得有碎石、锯沫、浮浆、浮灰、油污和脱模剂等杂物；
c、灌浆前24h，基础表面应充分湿润，灌浆前1h，清除积水。

第二步：支模
1、按灌浆施工图支设模板，模板要高出烂根高度20cm，并支成喇叭状，以保证灌浆充分填满烂根部位。

模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。

2、模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。

3、灌浆时适当敲击模板，使之均匀，灌浆过程中如出现跑浆现
象，及时处理。

第三步：灌浆料配制
1、一般通用加固型按14-15%的标准加水搅拌,豆石加固型按10-11%的标准加水搅拌。

2、因工程量较小，采用人工搅拌，先加入2/3的用水量拌和2min，其后加入剩余水量搅拌至均匀。

3、每次搅拌量应视使用量多少而定，以保证40min以内将料用完。

4、现场使用时，严禁在灌浆料中掺入任何外加剂、外掺料。

蔚蓝群岛L组团项目部
2014年6月6日。

建筑工程中剪力墙砼烂根的成因与防治一、引言建筑工程中，剪力墙是一种常见的结构体系，其主要功能是提供建筑物的抗震和抗风能力。

而在剪力墙的设计和施工过程中，砼烂根（即底部砼失效）是一种常见的问题。

本文将重点探讨剪力墙砼烂根的成因和防治措施。

二、剪力墙剪力墙是建筑物中常见的结构体系之一，它主要由两堵相对设置的墙体组成，中间填充混凝土，形成一个整合的结构。

剪力墙的设计和施工要求较高，因为它主要承受建筑物的水平荷载，建筑物的抗震和抗风能力取决于剪力墙的承载能力。

三、剪力墙砼烂根的成因剪力墙砼烂根是指剪力墙底部混凝土的开裂或松散现象。

这种失效现象主要有三个成因：1.地基问题剪力墙的承载能力与基础有关，如果基础地基不稳，就容易导致剪力墙砼烂根。

例如，在软弱土层或含水量较高的地区建造剪力墙，就容易导致混凝土受潮、膨胀、收缩等问题，形成底部混凝土砼烂根。

2.施工问题剪力墙的施工要求较高，如果施工不规范或存在一些安全隐患，也会导致剪力墙底部混凝土砼烂根。

例如，混凝土配比不当、浇筑不及时、不均匀，或者震动不充分，都会导致砼烂根问题。

3.使用寿命即使剪力墙的设计和施工都符合要求，长时间的使用也会导致底部混凝土的老化和破损。

例如，地震、强风等天气条件或其他因素的影响就会导致底部混凝土开裂或脱落。

四、剪力墙砼烂根的防治措施剪力墙砼烂根的防治是一个综合性的项目。

下面是一些常见的防治措施：1.地基处理地基处理是防治剪力墙砼烂根的关键，必须在剪力墙建造之前就进行充分的调查和分析。

如果地基较软或含水量较高，必须采取加固措施。

例如，可以采用加固土台、沉桩加固、对工程地块进行加固处理等方法，以提高剪力墙的承载能力。

2.防水措施在剪力墙的底部设置防水措施也可以缓解砼烂根的问题。

例如，在混凝土浇筑之后，及时覆盖聚乙烯薄膜防止底部混凝土过度蒸发和失水，以提高混凝土的强度。

3.质量管理在剪力墙施工过程中，必须进行严格的质量管理，包括准确的施工工艺、正确的浇筑顺序和及时的震动等措施，以确保混凝土浇筑质量。

剪力墙烂根处理方案【剪力墙烂根处理方案】1. 引言剪力墙是建筑中常见的结构形式，用于提供水平抗剪能力和抵御侧向荷载。

然而，在某些情况下，剪力墙的根部可能会出现烂根的情况，导致其失去了原有的抗剪能力。

本文档将针对剪力墙烂根问题进行详细阐述，并提出相应的处理方案。

2. 烂根原因分析2.1 剪力墙根部水分渗透2.2 剪力墙根部混凝土质量问题2.3 剪力墙根部设计不合理2.4 剪力墙根部施工工艺问题3. 烂根处理方案3.1 方案一：加固剪力墙根部3.1.1 表面处理3.1.2 钢筋加固3.1.3 喷浆加固3.2 方案二：拆除重建剪力墙3.2.1 拆除剪力墙3.2.2 重新设计和施工4. 案例分析4.1 案例一：剪力墙烂根处理方案4.1.1 烂根原因分析4.1.2 处理方案选择及施工过程4.2 案例二：剪力墙烂根预防措施4.2.1 设计阶段预防措施4.2.2 施工阶段预防措施5. 结论通过对剪力墙烂根问题进行分析和研究，我们可以得出以下结论：5.1 烂根问题的出现与多种因素有关，包括水分渗透、混凝土质量、设计和施工工艺等因素。

5.2 针对剪力墙烂根问题，可以选择加固剪力墙根部或拆除重建剪力墙的处理方案。

5.3 在设计和施工阶段，采取相应的预防措施可以有效防止剪力墙烂根问题的发生。

【附件】本文档所涉及附件如下：附件一：剪力墙烂根处理方案详细图纸附件二：剪力墙烂根案例分析报告【法律名词及注释】本文档所涉及的法律名词及其注释如下：1. 构造物：指建筑物、桥梁、隧道、堤坝等人工建筑物。

2. 抗剪能力：指构造物抵抗沿横向（垂直于延伸方向）施加的剪切力的能力。

3. 混凝土：指水泥、砂、骨料和适量的掺合料经过拌合、浇筑、硬化而形成的工程材料。

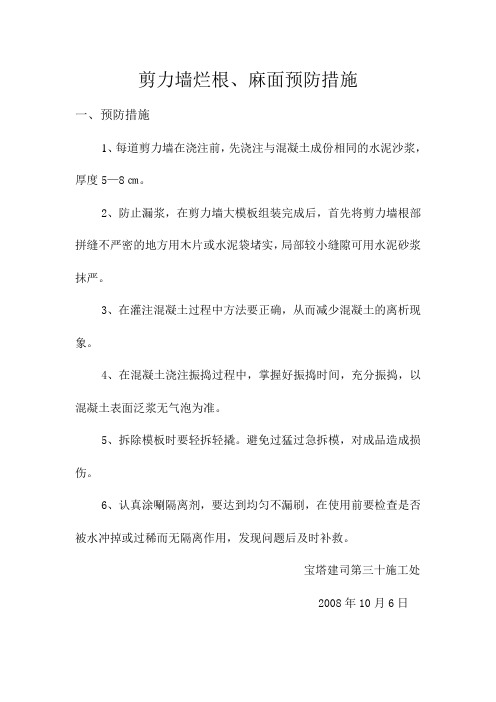

剪力墙烂根、麻面预防措施
一、预防措施
1、每道剪力墙在浇注前，先浇注与混凝土成份相同的水泥沙浆，厚度5—8㎝。

2、防止漏浆，在剪力墙大模板组装完成后，首先将剪力墙根部拼缝不严密的地方用木片或水泥袋堵实，局部较小缝隙可用水泥砂浆抹严。

3、在灌注混凝土过程中方法要正确，从而减少混凝土的离析现象。

4、在混凝土浇注振捣过程中，掌握好振捣时间，充分振捣，以混凝土表面泛浆无气泡为准。

5、拆除模板时要轻拆轻撬。

避免过猛过急拆模，对成品造成损伤。

6、认真涂唰隔离剂，要达到均匀不漏刷，在使用前要检查是否被水冲掉或过稀而无隔离作用，发现问题后及时补救。

宝塔建司第三十施工处
2008年10月6日
混凝土墙烂根、麻面处理措施
一、处理措施
1、对于数量不多的小蜂窝、麻面、漏筋、漏石的混凝土表面，主要是保护钢筋和混凝土不受侵蚀，用1：2～1：2.5水泥砂浆抹面修整。

在抹砂浆前，须用钢丝刷或加压力的水清洗润湿，抹浆初凝后加强养护工作。

2、当蜂窝比较严重或漏筋较深时，应除掉附近不密实的混凝土和突出的骨料颗粒，用清水洗刷干净并充分湿润后，再用比原强度高一等级的细石混凝土填补并仔细捣实。

宝塔建司第三十施工处
2008年10月6日。

高层建筑剪力墙烂根原因分析与控制措施我国住宅工程施工中钢筋混凝土剪力墙烂根现象普遍存在，并且这种质量通病多年来没有很好的办法彻底解决。

钢筋混凝土剪力墙成型拆模后，一般都需要进行人工修补，这在消耗大量人力和财力的同时还降低了剪力墙的抗剪和抗弯能力，更主要的是，还对参建施工单位造成了诸多不良的影响。

在市场竞争日趋激烈的今天，消除质量通病是建筑企业提高质量管理水平、争创优良工程、增强市场竞争力的重要措施。

笔者根据众美城B地块剪力墙烂根事故的调查和处理，分析了剪力墙烂根产生原因，并提出了相关控制措施。

一、原因分析1.水灰比过大现在在建工程越来越多，很多施工单位为了按期完成工程，大量招进缺乏施工经验、责任心差的工人，再加上项目部管理不善，工人在混凝土浇筑过程中为了方便施工，向混凝土中加入大量水，到时水灰比过大。

此外导致水灰比过大的另外一个原因是在混凝土浇筑之前，要用水湿润混凝土输送泵管，工人把这些水全部浇在模板上，最后流入剪力墙模板内，因墙模底部缝隙被堵缝用的水泥砂浆封住，水无法流出，在浇筑剪力墙时被振捣后与混凝土混为一体，从而导致了水灰比过大。

在水灰比过大的情况下，混凝土在振动棒的震动作用下，浆石不能重新均匀地布置，而粗骨料往底部沉淀，浆液上浮，使混凝土成分分布不均，形成了烂根。

这种烂根往往是通透性的，即水能从墙的一边渗透到另一边，对剪力墙强度影响较大。

2.剪力墙根部混凝土保护层厚度过小由于浇筑现浇板时未能有效地控制墙体钢筋的位置，造成局部剪力墙根部混凝土保护层厚度过小，导致墙体外侧水平钢筋或暗柱箍筋紧贴模板，阻止浆液向下流动，往往停留在最下一层水平钢筋距地20—50mm处，混凝土中浆液不能到达剪力墙根部，从而造成了烂根现象，常发生于竖向钢筋和箍筋较密的暗柱根部。

这类烂根通常不深，只发生在根部表面，危害性不是太大。

导致保护层厚度过小的原因有很多种：(1) 剪力墙根部主筋产生位移，在最下一层剪力墙混凝土浇筑时，由于没有固定墙体竖向钢筋、墙面垫块太少或模板施工中及混凝土浇筑中墙面垫块被破坏，导致竖筋位移，剪力墙成型后，钢筋与墙面外边线距离小于保护层厚度；(2)在放线过程中，放错剪力墙控制线，导致保护层厚度过小；(3)模板在施工中产生位移；(4)剪力墙拉筋绑扎中缩小了墙的有效截面。

东沙花园11#楼剪力墙、柱脚烂根处理方案编制人：审核人：审批人：武汉天时建筑工程有限公司二O一二年六月二日剪力墙柱脚烂根处理方案一、现场情况东沙花园11#楼在主体施工过程中，出现有剪力墙柱脚烂根现象，经过我项目部讨论分析，总结出造成烂根现象的几点：一、剪力墙根部楼面砼不平，漏浆而造成烂根：1.1 原因分析：由于浇筑楼面砼时，没能有效地控制剪力墙根部的平整度，造成墙侧模与楼面之间有宽度不等的缝隙，或缝隙堵塞不严，砼在浇筑振捣时，部分浆液通过该缝隙流失，造成墙体在有缝隙的一侧烂根。

烂根的大小和深浅，取决于砼的水灰比大小和振捣时间的长短。

这种烂根一般发生在缝隙的一侧，其深度通常不超过墙体厚度的1／10，通常是不通透的。

1.2 预防措施：在浇筑楼层砼时，严格按标高控制现浇板的厚度和平整度，将墙边外侧25㎝宽度范围内用2米以上长度的括杠，按标高刮平。

在支模前沿墙边用钢钉订压脚模板，保证墙侧模安装校正后，与现浇板面严密无缝隙。

杜绝了模内砼浆液漏出，从而避免了因漏浆而造成的烂根形成。

1.3治理措施：如果局部产生了这类烂根，应在监理的监督下探明烂根的深度，属于浅表性（深度小于2㎝）烂根时，可采用比墙体砼高一级强度的去石砂浆人工抹压密实修补。

深度较大时，须采用凿除无浆砼到完全密实时，在墙外支模补浇高一级强度砼的补强方法。

补浇砼的模板要高出烂根高度20㎝，并支成喇叭状，以保证补筑的砼充分填满烂根部位，补筑的砼强度达C15时凿去突出墙面的喇叭口砼。

二、墙侧模根部跑模漏浆，造成烂根：2.1原因分析：墙侧模板的底部定位固定不牢，在墙体砼浇筑和振捣时，模板向外扩张变形（跑模），这种情况通常在较厚的墙体使用木模时较多。

变形较大者，造成墙根部砼成喇叭状，同时在根部在烂根出现；跑模轻微者，在墙根部产生漏浆而形成的烂根。

这类烂根，前者通常烂不到墙身部位，后者通常也只是浅表性烂根。

2.2 预防措施：在模板施工方案内要准确计算墙体根部的模板侧压力，要有可靠的固定措施，通常可在现浇墙内加设对拉镙栓固定，约束墙体侧模向外变形。

剪力墙混凝土烂根防治措施及治理措施.剪力墙混凝土烂根防治措施及治理措施剪力墙混凝土烂根是多方面的原因造成的,其主要有以下6个方面:1、混凝土水灰比过大造成烂根:预防措施:调整混凝土的水灰比,使混凝土内的浆液稠度增大,保证在振动过程中混凝土内的浆液对石子有合适的浮力,从而达到放模的混凝土浆液和石子重新均匀布置、混凝土内的砂浆能充满膜壳的所有空间,达到消除因混凝土水灰比过大而产生烂根的目的。

治理措施:如果通透性烂根较长、面积较大时,宜采用压力灌浆补强。

2、剪力墙根部楼面混凝土不平整,漏浆而造成烂根:预防措施:在浇筑楼层混凝土时,严格按标高控制现浇板的厚度和平整度,将墙边外侧25cm宽度范围内用2m以上长度的铝合金刮尺按标高刮平。

在支模前沿墙边线黏贴单面胶海绵条,保证墙侧模安装矫正后,与现浇板面无缝隙。

杜绝模内混凝土浆液漏出,从而避免了因漏浆而造成的烂根现象。

治理措施:如果局部产生了这类烂根,就在监理的监督下探明烂根的深度,属于浅表性烂根时,可采用比墙体砼高一等级的去石砂浆人工模压密室修补。

深度较大时,续采用凿除无浆混凝土至完全密室时,在墙外支模补浇高一级强度砼的补强方法。

3、墙侧模根部跑模漏浆,造成烂根:预防措施:在模板施工时要有可靠的固定措施。

在墙体混凝土浇筑前,要严格检查验收,确保支模质量合格。

混凝土浇筑过程中,木工要有专人看模,发现异常,要立即暂停浇筑,校正加固后方可继续浇筑。

治理措施:对跑模较大的变形烂根,待混凝土强度达到75%后,将跑模部位多余混凝土凿除,并将表面凿洗平整。

4、入模高度过大,混凝土浆石分离凿除烂根:预防措施:(1、降低混凝土入模高度,可采用滑筒入模法。

(2、宜先在底部铺设5~10CM厚的与混凝土同强度等级的去石砂浆。

(3、相对固定混凝土入模的部位,用振动棒将混凝土向前推进,自然向前流淌的混凝土可避免浆石分离。

治理措施:如果通透性烂根较长、面积较大时,宜采用压力灌浆补强。

5、墙根侧面水平钢筋紧贴模板,造成烂根:预防措施:在浇筑混凝土前,认真放出上层墙身边线,用钢筋定位卡具,准确固定墙身钢筋的位置。

剪力墙烂根处理方案剪力墙作为建筑物中主要的承重和抗侧力结构构件，其施工质量至关重要。

然而，在实际施工过程中，由于多种原因，可能会出现剪力墙烂根的问题。

这不仅影响结构的安全性和耐久性，还会给建筑物的使用带来隐患。

本文将详细探讨剪力墙烂根的处理方案，以确保工程质量。

一、剪力墙烂根的原因分析1、模板安装问题模板底部封堵不严，导致在混凝土浇筑时出现漏浆，从而使根部混凝土不密实，形成烂根。

模板与地面之间存在缝隙，未采取有效的封堵措施。

2、混凝土配合比不当混凝土坍落度偏大，水灰比过高，导致混凝土在振捣过程中出现离析，粗骨料下沉，水泥浆上浮，根部混凝土强度降低。

3、振捣不到位振捣棒在振捣根部混凝土时插入深度不够，振捣时间不足，或者振捣不均匀，导致根部混凝土未充分密实。

4、施工缝处理不当在施工缝处未进行凿毛处理，或者凿毛不彻底，存在浮浆和杂物，影响新旧混凝土的结合，从而出现烂根现象。

5、混凝土浇筑方法不正确混凝土浇筑时，一次下料过多，或者浇筑速度过快，导致根部混凝土被挤压，振捣困难，从而形成烂根。

二、剪力墙烂根的处理方法1、表面处理法（1）将烂根部位的松散混凝土和浮浆剔除干净，直至露出坚实的混凝土基层。

（2）用清水冲洗干净，确保表面无杂物和灰尘。

（3）在表面涂刷一层水泥基渗透结晶型防水涂料，以增强混凝土的抗渗性能。

2、灌浆法（1）对于烂根较严重的部位，可以采用压力灌浆的方法进行处理。

（2）首先在烂根部位钻孔，孔间距一般为 300 500mm，孔径为 10 15mm ，孔深应穿过烂根部位进入坚实的混凝土层。

（3）用高压水枪将孔内冲洗干净，然后用压缩空气将孔内的水分吹干。

（4）将调配好的灌浆料注入孔内，直至灌浆料从相邻的孔中溢出为止。

（5）待灌浆料凝固后，将孔口表面抹平。

3、混凝土置换法（1）当烂根部位的混凝土强度严重不足，无法满足设计要求时，可以采用混凝土置换法进行处理。

（2）将烂根部位的混凝土全部凿除，直至露出钢筋。
