台背回填资料样表

汾柳高速公路四合同段台背填筑方案及工程量清单东前线驻地组：为确保我公司施工的汾柳高速公路四合同段涵台背填筑质量能满足设计及规范要求，确保涵台背无一处沉降，避免桥头跳车现象,保证路面平整度，特拟定台背填筑方案，并附工程量清单，请予以核定为盼！一、回填范围1、涵洞涵洞台背填筑的范围：长度应不小于2倍孔径，宽度按设计进行。

洞顶填土高度不大于2m的涵洞，洞顶填料应用与台背填料相同的材料填筑。

对于拱涵，台背填筑长度不应台高的3~4倍。

设计有明确要求的按设计图进行填筑。

2、桥梁桥梁台背填土顺路线方向长度，应自台身起，顶面不小于桥台高度加2m，底面不小于2m。

3、挡墙墙背挡墙墙背的填土范围：长度按挡墙全长进行填筑，宽度为墙后1m宽范围，高度为墙身高度范围。

二、填筑材料填筑涵台背应用透水性材料，不得用带有泥草、府殖土或冻土块的土。

我合同段拟采用砂砾或按设计中要求的材料做台背填料。

若用砂砾做填料时，颗粒级配应满足下表要求：当涵台背填筑范围较大，能使用机械碾压时，尽量用压路机碾压；当涵台背填筑范围狭小，机械无法展开施工时，则必须使用小型夯实机具（如平板式振动夯或蛙式打夯机）进行夯实。

四、台背填筑的技术措施1、台背和挡墙墙背与路基应尽可能同步施工，以避免或减少人为接茬，当不能同步施工时，路基应采取挖台阶形式，台阶尺寸为60×60cm。

2、为了确保填筑全过程厚度的均匀性，必须在单幅台背左、中、右部位按确定的松铺厚度划出标线，同时注明换填层位、编号数，绝对不能超厚碾压。

3、为确保碾压质量，台背无论换填砂砾或灰土材料，当采用压路机碾压时，压实厚度按松铺厚度20cm控制；当采用压实机具时，松铺厚度按15cm控制。

4、采用25T以上压路机横向、纵向尽可能贴边交错碾压，碾压不到位处，应以冲击夯补充夯实。

5、斜交“U”型桥台锐角处、牛腿下1.0m、耳墙斜面下无法夯实碾压部位，可用浆砌片石预先砌筑密实。

6、台背后填料的质量控制，除应在碾压不利部位至少左、中、右三处测压实度采取“一点”否决制外，还应对换填材料，换填长度进行检测，并做好原始记录。

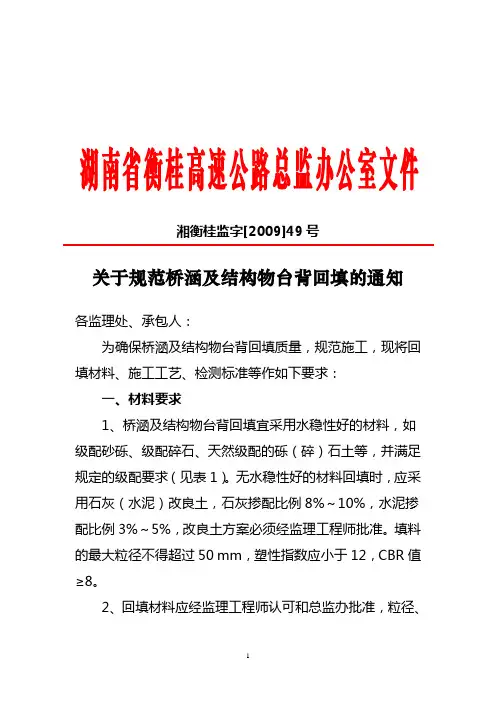

湖南省衡桂高速公路总监办公室文件湘衡桂监字[2009]49号关于规范桥涵及结构物台背回填的通知各监理处、承包人：为确保桥涵及结构物台背回填质量，规范施工，现将回填材料、施工工艺、检测标准等作如下要求：一、材料要求1、桥涵及结构物台背回填宜采用水稳性好的材料，如级配砂砾、级配碎石、天然级配的砾（碎）石土等，并满足规定的级配要求（见表1）。

无水稳性好的材料回填时，应采用石灰（水泥）改良土，石灰掺配比例8%～10%，水泥掺配比例3%～5%，改良土方案必须经监理工程师批准。

填料的最大粒径不得超过50 mm，塑性指数应小于12，CBR值≥8。

2、回填材料应经监理工程师认可和总监办批准，粒径、含水量等不符合规范要求的材料不得使用。

3、受地下水影响的地段，采用级配砾（碎）石回填至地下水位以上30cm。

表1 台背回填用透水材料级配要求注：上述所列集料中0.5mm以下细土有塑性指数时，其液限不应超过40，塑性指数不超过10。

二、施工要求1、台背回填实行“五专”施工。

采用专门的材料、专门的压实机具、专业的施工队伍、专门的监理人员和进行专门的检测。

检测资料要求记录完整，检测结果正确并及时整理存档。

2、台背回填必须在地基稳定的条件下进行，并做好基坑排水、清淤工作，确保施工现场不留积水。

3、结构物竣工经监理工程师检验合格后，在沉降缝、盖板与墙身之间的缝面用三油两毡(油毡宽度≥20cm)处理，涵洞、通道的临土面要涂刷沥青防水。

4、台背回填范围应符合图纸要求。

图纸无规定时按如下要求执行：台背回填顺路线方向长度，顶部为距侧墙或翼墙尾端不小于台高加2m，底部距侧墙不小于2m。

涵洞回填长度每侧长度不应小于2倍孔径长度，宽度为全路幅。

5、填方段台背回填路基必须挖台阶，台阶宽度为1m，每级台阶高为1m，台阶顶做成2%～4%的内倾斜坡（见图1）。

图1 填方段台背回填示意图图1 填方段台背回填示意图6、台背回填应在盖板浇筑完成后并达到设计强度的75%以上进行，填料必须充分拌匀，两侧分层对称回填。

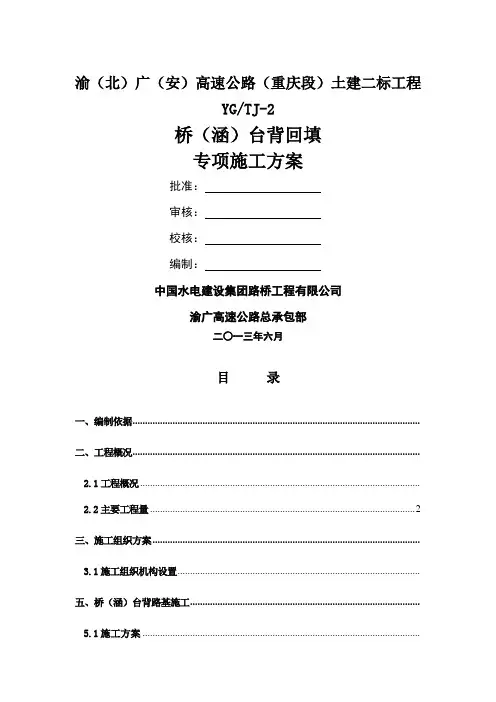

渝（北）广（安）高速公路（重庆段）土建二标工程YG/TJ-2桥（涵）台背回填专项施工方案批准：审核：校核：编制：中国水电建设集团路桥工程有限公司渝广高速公路总承包部二○一三年六月目录一、编制依据...................................................................................................................二、工程概况...................................................................................................................2.1工程概况 ................................................................................................................2.2主要工程量 (2)三、施工组织方案 ...........................................................................................................3.1施工组织机构设置.................................................................................................五、桥（涵）台背路基施工............................................................................................5.1施工方案 ...............................................................................................................5.2施工工艺流程 .......................................................................................................5.3施工方法 ...............................................................................................................六、施工计划 (10)七、资源配置...................................................................................................................1、人力资源配置........................................................................................................2、主要材料配置........................................................................................................3、主要设备配置........................................................................................................4、技术准备................................................................................................................六、质量保证体系及控制措施........................................................................................1、质量保证体系及措施............................................................................................2、质量控制措施........................................................................................................七、安全保证体系及措施................................................................................................1、建立安全保证体系................................................................................................2、安全保证措施........................................................................................................八、环境保护及文明施工................................................................................................1、环境保护................................................................................................................2、文明施工................................................................................................................桥（涵）台背回填专项施工方案一、编制依据本方案编制依据重庆渝北至四川广安高速公路(重庆段)两阶段施工图设计、《重庆市高速公路施工标准化指南(试行)》、《公路路基施工技术规范》(JTG∕TF10-2006)、《公路桥工程质量检验评定标准》(JTG F80-2004)、本项目的合同、招投标文件、设计图纸等。
