AC800F功能块说明

1PCS7Standardlibrary常见块管脚说明驱动块：1.CH_AIMODE:系统生成，表示信号/通道类型。用户不修改。VALVE：连接输入通道地址VHRANGE：量程上限VLRANGE：量程下限SIM_ON：等于1时激活仿真功能SIM_V：仿真值SUBS_ON：等于1时激活“当通道故障时输出等于替代值“功能SUBS_V：输出的替代值（模拟量）QBAD：通道的诊断。等于1表示通道故障V：输出值QUALITY：过程值的质量代码2．CH_AOMODE:系统生成，表示信号/通道类型。用户不修改。U：输入值UHRANGE：量程上限ULRANGE：量程下限

2QBAD：通道的诊断。等于1表示通道故障VALUE：输出通道地址QUALITY：过程值的质量代码3．CH_DIMODE:系统生成，表示信号/通道类型。用户不修改。VALVE：连接输入通道地址SIM_ON：等于1时激活仿真功能SIM_V：仿真值SUBS_ON：等于1时激活“当通道故障时输出等于替代值“功能SUBS_V：输出的替代值（模拟量）QBAD：通道的诊断。等于1表示通道故障Q：输出值QUALITY：过程值的质量代码4．CH_DOMODE:系统生成，表示信号/通道类型。用户不修改。I：输入值

3QBAD：通道的诊断。等于1表示通道故障VALUE：输出通道地址QUALITY：过程值的质量代码SIM_ON：等于1时激活仿真功能SIM_V：仿真值QBAD：通道的诊断。等于1表示通道故障VALUE：输出通道的地址QUALITY：过程值的质量代码控制块：1．模拟量监视MEAS_MONCSF：控制系统故障。连接通道的QBAD引脚U：过程值输入（PV）QC_U：过程值的质量代码U_AH：报警高高限U_WH：报警高限U_WL：报警低限U_AL：报警低低限HYS：偏差QH_ALM：高高报警输出（红色报警）QL_ALM：低低报警输出（红色报警）QH_WRN：高报警输出（黄色报警）

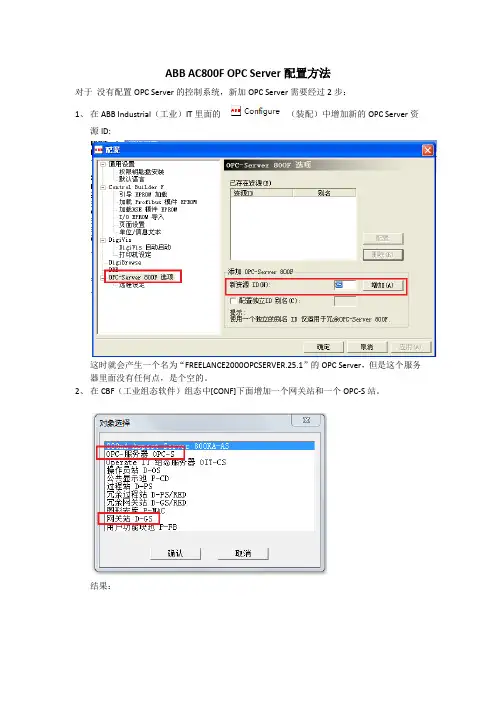

ABB AC800F OPC Server配置方法

对于 没有配置OPC Server的控制系统，新加OPC Server需要经过2步：

1、 在ABB Industrial（工业）IT里面的（装配）中增加新的OPC Server资源ID:

这时就会产生一个名为“FREELANCE2000OPCSERVER.25.1”的OPC Server，但是这个服务器里面没有任何点，是个空的。

2、 在CBF（工业组态软件）组态中[CONF]下面增加一个网关站和一个OPC-S站。

结果：

双击[OPC-S]进行配置：

默认在本机运行此SERVER，填入OPC服务器名称

双击[GWY]进行配置：

选择网关类型为OPC-网关

保存上述修改后，打开硬件结构：

在红虚线框位置右击，选择“插入”：

选择插入网关： 指定网关站的资源：

完事点击退出并保存：

注意IP地址问题：点击“网络”按钮

AC800F 指的是控制器机架，其IP地址为机架CPU地址

VIS指的是操作站，IP为OS站IP（OS = 操作员站 ； ES = 工程师站）

GWY指的是网关站，它的IP地址要保证和运行CBF软件组态网关站的工程师站IP一致

什么都没有的是ES站，它的IP是自动和本机IP保持一致的，不可修改

所有资源ID号和IP都可以双击一条进行修改

以上步骤结束后，OPC SERVER 便可以生效了。

对整个项目树检查，没有问题的话就可以联机调试了，注意：

OPC Server除了可以在本机上运行，还可以指定到其他控制网内上位机，在中：

在下面写好点击增加，就会出现在上面的列表中。这样以上几台上位机也会具有自己的OPC server了。但要注意，还要在项目树中增加它们各自的网关站和OPC-S站：

在这里设定本机信息（ES站）：

像这种情况，在项目运行过程中，只在工程师站在线加载网关站和OPC-S站（其他的不加载）一般不会影响到操作站的正常运行，过程站也不会暂停导致事故。

精心整理

AC800F培训资料

IndustrialIT系统是ABB公司推出的一种全能综合型开放控制系统，该系统融传统的DCS和PLC优点于一体并支持多种国际现场总线标准。它具备复杂模拟回路调节能力、友好的人机界面及方便的工程编程软件等。

IndustrialIT系统特点：

1、系统无主机、无通讯管理器、全局数据库管理，任何故障都将被限制在有限范围内，决不会招致系统崩溃，真正实现了功能分散、危险分散。

2、一体化的编程与调试软件，实现对全系统所有功能的组态。系统采用WINDOWS目录树风格，结构清晰，简单易学。系统具有190多个功能块、大量符号库，用户可自定义功能块及接受第三方编程。

3、自动建立全系统包括操作员站、过程站、网关站之间的通讯。

4、强化的结构设计，控制器和电源模块采用全封闭结构，防尘、防静电、抗电磁干扰；I/O模件可适应现场恶劣环境。支持远程I/O。

5、多重冗余技术的使用，如：电源冗余、高速以太网冗余、操作员站冗余、控制器冗余、现场总线冗余、I/O冗余，确保了系统的可靠性。

6、具有完整的分层自诊断功能，可诊断网络、站、I/O模件直至I/O点。控制器内还集成了WebServer技术，允许通过Internet浏览器进行远程诊测

7、全开放的体系结构。支持多种国际现场总线标准；ProfibusDP、FF、Can、Hart、Modbus等，实现与数种现场总线设备互连。

IndustrialIT控制器中主要包括AC800M，AC800C，AC800F，AC700F等。这里我们主要介绍AC800F。

一、AC800F控制器基本介绍

AC800F是基于开放的现场总线技术标准的现场总线控制器，既可连接常规I/O，又可连接RemoteI/O及Profibus、FF、CAN、Modbus等各种现场总线设备，现场过程仪表可直接或借助于Fieldbus远程I/O经由现场总线与AC800F进行数字通迅，为用户提供了使用现场总线技术的灵活性。AC800F可以采集来自4条不同现场总线的过程数据和诊断信息。AC800F通过以态网(Ethernet)与整个系统通迅。

AC800M培训教程

引言

AC800M是ABB公司推出的一款高性能的自动化控制器，广泛应用于工业生产、能源、交通等领域。为了帮助用户更好地了解和使用AC800M，我们特此编写了本培训教程。本教程将从AC800M的基本概念、硬件结构、软件编程、通信配置等方面进行详细讲解，帮助您快速掌握AC800M的使用方法。

第一章AC800M基本概念

1.1AC800M简介

AC800M是ABB公司推出的一款高性能的自动化控制器，具有模块化设计、灵活的配置、强大的功能和良好的稳定性等特点。它采用了高性能的处理器，支持多种通信协议，能够满足各种复杂工业控制需求。

1.2AC800M硬件结构

AC800M硬件结构主要包括控制器、I/O模块、通信模块等部分。控制器是AC800M的核心部分，负责处理输入信号、执行控制算法和输出控制信号。I/O模块负责采集现场信号和输出控制信号，可以根据实际需求进行配置。通信模块负责与其他设备进行通信，支持多种通信协议。

1.3AC800M软件编程

AC800M软件编程主要包括控制器编程和HMI编程两部分。控制器编程主要使用ABB公司的ControlBuilderM编程软件，支持IEC61131-3标准，包括LD、IL、FBD、SFC、ST等编程语言。HMI编程主要使用ABB公司的WonderwareInTouch软件，支持图形化编程和脚本编程。

第二章AC800M硬件配置

2.1控制器配置

AC800M控制器配置主要包括CPU模块、电源模块、内存模块等。CPU模块是控制器的核心部分，负责处理输入信号、执行控制算法和输出控制信号。电源模块负责为控制器提供电源。内存模块负责存储程序和数据。

2.2I/O模块配置

AC800MI/O模块配置主要包括模拟量输入模块、模拟量输出模块、数字量输入模块、数字量输出模块等。模拟量输入模块负责采集模拟量信号，如温度、压力等。模拟量输出模块负责输出模拟量信号，如调节阀门开度等。数字量输入模块负责采集数字量信号，如按钮、开关等。数字量输出模块负责输出数字量信号，如控制继电器等。
