ACS800变频器使用参数说明

  • 格式：docx
  • 大小：36.88 KB
  • 文档页数：2

ACS800变频器使用参数说明

1.输入电压：ACS800变频器可以适应不同的电压输入，包括单相和三相电压，通常的输入电压范围为380VAC至690VAC。

2.额定功率：ACS800变频器能够提供不同功率的输出，从0.5KW到6000KW不等，可以满足不同应用的要求。

3.控制方式：ACS800变频器可以采用多种控制方式，包括开环控制和闭环控制。开环控制适用于简单的应用，闭环控制适用于对速度和位置要求较高的应用。

4.输出频率范围：ACS800变频器的输出频率范围通常为0Hz至400Hz，可以满足不同的应用需求。

5.过载能力：ACS800变频器具有较强的过载能力，短时过载能力通常在150%至200%之间，可以满足瞬时负载较大的需求。

6.控制接口：ACS800变频器提供多种控制接口，包括数字输入/输出接口、模拟输入/输出接口、通信接口等，方便与其他设备进行联动和通信。

7.编码器接口：ACS800变频器可以与编码器进行连接，实现闭环控制和精确的位置控制。

8.故障诊断：ACS800变频器具有故障自诊断功能，能够自动检测和诊断故障，提供相应的故障代码和报警信息，方便维修和排除故障。

9.运行状态监测：ACS800变频器可以实时监测电机和变频器的运行状态，包括电流、电压、频率等参数，以便及时发现问题并进行处理。 10.调试和参数设置：ACS800变频器具有友好的人机界面，可以通过按键和显示屏进行参数设置和调试，也可以通过外部设备进行参数设置和监测。

总结：ACS800变频器是一款功能强大、性能稳定的电机控制设备，广泛应用于各种工业领域。通过合理设置和调试参数，可以实现多种控制要求，并提供有效的故障检测和排除功能，提高设备的运行效率和可靠性。

合集下载

ACS800变频器参数表

ACS800变频器参数表

序号代码功能说明默认值

110.01

EXT1

STRT/STP/DIR定义外部控制地1(EXT1)用于起动、停机和

转向命令的连接和信号源。

210.03

REF DIRECTION允许改变电机的转向，或固定转向。

311.01

KEYPAD REF SEL从控制盘上选择给定值的类型。

411.02

EXT1/EXT2

SELECT定义EXT1 有效还是EXT2 有效的控制口,通

过控制口的信号可以在EXT1 或 EXT2 中作

出选择。

511.04

EXT REF1

MINIMUM定义外部给定REF1的最小值 (绝对值)。

611.05

EXT REF1

MAXIMUM定义外部给定 REF1 的最大值(绝对值)。

相当于所用的信号源的最大设定值。

712.01

CONST SPEED

SEL激活恒定速度选项，或选择激活信号

12.02

12.03

12.05

814.01

RELAY RO1

OUTPUT选择继电器输出RO1 显示的传动状态，继

电器在状态满足设定条件时处于通电状态

。

914.02

RELAY RO2

OUTPUT选择继电器输出RO2 显示的传动状态，继

电器在状态满足设定条件时处于通电状态

。

1014.03

RELAY RO3

OUTPUT选择继电器输出RO3 显示的传动状态，继

电器在状态满足设定条件时处于通电状态

。

1115.01ANALOGUE

OUTPUTS1选择一个传动信号到模拟输出。

1215.03

MINIMUM AO1定义模拟输出信号AO1的最小值。

1316.01

RUN ENABLE设置 Run Enable 信号为开，或为外部Run

Enable 信号选择一个信号源。如果Run

Enable 信号设置为关，传动单元将不会起

动或当其运转时会造成停车。停止方式在

参数21.07中设置。1420.01

MINIMUM SPEED定义最小转速允许值。如果参数99.04 =

SCALAR，那么此极限值就不能被设定。

1520.02

MAXIMUM SPEED定义最大转速允许值。如果参数99.04 =

ABB变频器ACS800调试参数设置

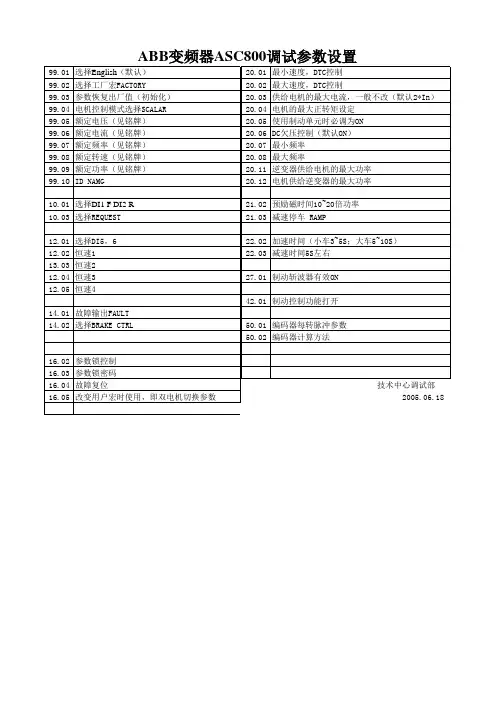

ABB变频器ACS800调试参数设置

99.01选择English（默认）20.01最小速度，DTC控制99.02选择工厂宏FACTORY20.02最大速度，DTC控制99.03参数恢复出厂值（初始化）20.03供给电机的最大电流，一般不改（默认2*In）99.04电机控制模式选择SCALAR20.04电机的最大正转矩设定99.05额定电压（见铭牌）20.05使用制动单元时必调为ON99.06额定电流（见铭牌）20.06DC欠压控制（默认ON）99.07额定频率（见铭牌）20.07最小频率99.08额定转速（见铭牌）20.08最大频率99.09额定功率（见铭牌）20.11逆变器供给电机的最大功率99.1OID NAMG20.12电机供给逆变器的最大功率10.01选择DI1 F DI2 R21.02预励磁时间10~20倍功率10.03选择REQUEST21.03减速停车 RAMP

12.01选择DI5，622.02加速时间（小车3~5S；大车5~10S）12.02恒速122.03减速时间5S左右13.03恒速212.04恒速327.01制动斩波器有效ON12.05恒速442.01制动控制功能打开14.01故障输出FAULT14.02选择BRAKE CTRL50.01编码器每转脉冲参数50.02编码器计算方法

16.02参数锁控制16.03参数锁密码16.04故障复位 技术中心调试部16.05改变用户宏时使用，即双电机切换参数 2005.06.18ABB变频器ASC800调试参数设置

(完整版)ABB变频器ACS800参数

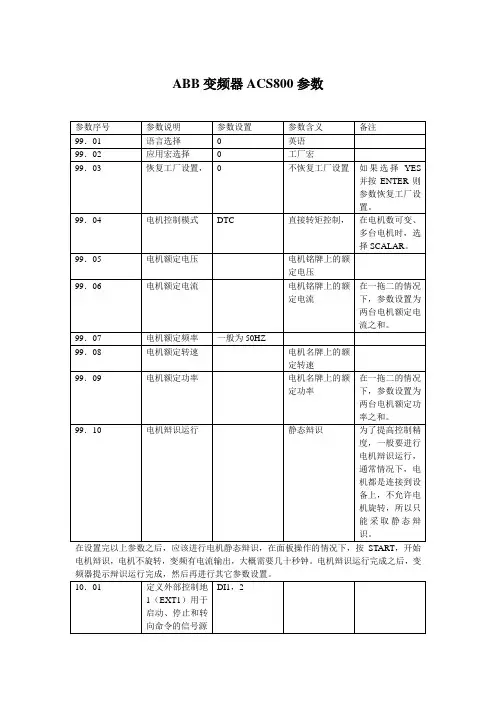

(完整版)ABB变频器ACS800参数

ABB变频器ACS800参数

参数序号 参数说明 参数设置 参数含义 备注

99．01 语言选择 0 英语

99．02 应用宏选择 0 工厂宏

99．03 恢复工厂设置， 0 不恢复工厂设置 如果选择YES并按ENTER则参数恢复工厂设置。

99．04 电机控制模式 DTC 直接转矩控制， 在电机数可变、多台电机时，选择SCALAR。

99．05 电机额定电压 电机铭牌上的额定电压

99．06 电机额定电流 电机铭牌上的额定电流 在一拖二的情况下，参数设置为两台电机额定电流之和。

99．07 电机额定频率 一般为50HZ

99．08 电机额定转速 电机名牌上的额定转速

99．09 电机额定功率 电机名牌上的额定功率 在一拖二的情况下，参数设置为两台电机额定功率之和。

99．10 电机辩识运行 静态辩识 为了提高控制精度，一般要进行电机辩识运行，通常情况下，电机都是连接到设备上，不允许电机旋转，所以只能采取静态辩识。

在设置完以上参数之后，应该进行电机静态辩识，在面板操作的情况下，按START，开始电机辩识，电机不旋转，变频有电流输出，大概需要几十秒钟。电机辩识运行完成之后，变频器提示辩识运行完成，然后再进行其它参数设置。

10．01 定义外部控制地1（EXT1）用于启动、停止和转向命令的信号源 DI1，2 10．03 允许改变电机转向或固定转向 REQUEST 允许用户定义转向

11．01 从控制盘上选择给定的类型 选择REF1时为速度给定，单位rpm，如果参数99．04值为SCALAR，则为频率给定值；选择REF2时给定值为（%），REF2的使用取决于应用宏程序。

11．02 定义EXT1有效还是EXT2有效的控制口，通过控制口的信号可以在EXT1或EXT2中作出选择。 EXT1 指定EXT1为当前控制地。

11．03 选择外部给定REF1的信号源 选择AI1则选择模拟输入AI1有效（不读取负信号）；AI2和AI3同AI1；选择AI1/JOYST则最小输入信号使电机在最高速下反向运转，最大输入信号使电机在最高速下正向运转；AI2/JOYST同AI1/JOYST。

ACS800变频器主要参数设置

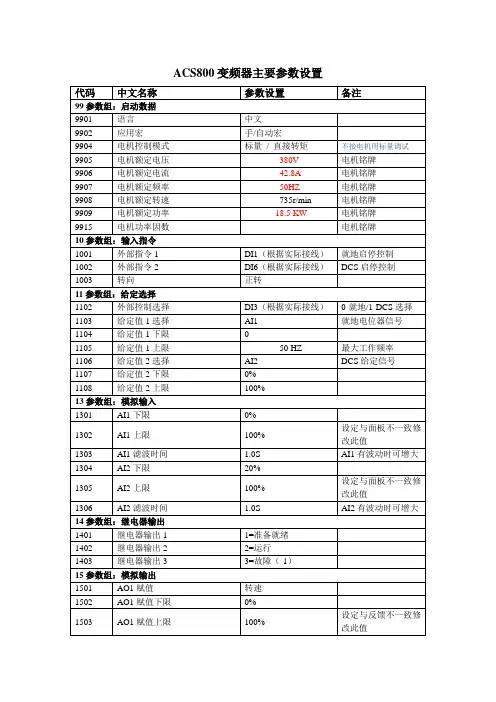

ACS800变频器主要参数设置

ACS800变频器主要参数设置

代码 中文名称 参数设置 备注

99参数组：启动数据

9901 语言 中文

9902 应用宏 手/自动宏

9904 电机控制模式 标量 / 直接转矩 不接电机用标量调试

9905 电机额定电压 380V 电机铭牌

9906 电机额定电流 42.8A 电机铭牌

9907 电机额定频率 50HZ 电机铭牌

9908 电机额定转速 735r/min 电机铭牌

9909 电机额定功率 18.5 KW 电机铭牌

9915 电机功率因数 电机铭牌

10参数组：输入指令

1001 外部指令1 DI1（根据实际接线） 就地启停控制

1002 外部指令2 DI6（根据实际接线） DCS启停控制

1003 转向 正转

11参数组：给定选择

1102 外部控制选择 DI3（根据实际接线） 0-就地/1-DCS选择

1103 给定值1选择 AI1 就地电位器信号

1104 给定值1下限 0

1105 给定值1上限 50 HZ 最大工作频率

1106 给定值2选择 AI2 DCS给定信号

1107 给定值2下限 0%

1108 给定值2上限 100%

13参数组：模拟输入

1301 AI1下限 0%

1302 AI1上限 100% 设定与面板不一致修改此值

1303 AI1滤波时间 1.0S AI1有波动时可增大

1304 AI2下限 20%

1305 AI2上限 100% 设定与面板不一致修改此值

1306 AI2滤波时间 1.0S AI2有波动时可增大

14参数组：继电器输出

1401 继电器输出1 1=准备就绪

1402 继电器输出2 2=运行

1403 继电器输出3 3=故障（-1）

15参数组：模拟输出

1501 AO1赋值 转速

1502 AO1赋值下限 0%

1503 AO1赋值上限 100% 设定与反馈不一致修改此值 1504 AO1下限 4mA
