软磁铁氧体材料标准

软磁铁氧体材料基本知识特性参数和定义准确，有一定深度
一、什么是软磁铁氧体？
软磁铁氧体（Soft Magnetic Ferrite)是一种特殊材料，属于磁性材料的一种。

它具有以下四个特点：一是具有较强的电磁吸收能力；二是具有较高的磁阻率；三是具有较强的电磁传导能力；四是具有较低的损耗。

二、软磁铁氧体的特性参数
1、磁导率（Magnetic Conductivity）
磁导率是一种物理量，它表示一个物质对于一定的电磁场有多大的磁导能力，被定义为电磁场导致的电流强度单位时间的变化比例。

电磁场通过材料时，磁导率决定了材料的磁导能力，磁导率越小，材料的磁导能力就越弱。

2、磁滞回线（Hysteresis Loop）
磁滞回线是指磁体在外加的相应磁场的作用下，由抗磁性材料的逆磁化向磁化的过程，然后由磁化向逆磁化的过程，构成的曲线。

它可以完全反映其中一种磁性材料在多次循环变化中的全部特性，因此，磁滞回线也被称为磁体的“心脏”。

3、电感（Inductance）。

软磁铁氧体材料基本知识特性参数和定义低频软磁铁氧体材料常用的基本知识和特性参数有：1.饱和磁感应强度（Bs）：指在外加磁场作用下，材料达到饱和状态时的磁感应强度。

低频软磁铁氧体材料的饱和磁感应强度一般在0.3-0.4T之间。

2.矫顽力（Hc）：指在反向外加磁场作用下，材料磁化过程中需要克服的磁场强度。

低频软磁铁氧体材料的矫顽力一般在1-2kA/m之间。

3.相对磁导率（μr）：指在一定的频率和磁场强度下，材料对磁场的相对响应能力。

低频软磁铁氧体材料的相对磁导率一般在1000-5000之间。

4.居里温度（Tc）：指低频软磁铁氧体材料的磁性转变温度，低于居里温度，材料呈现磁性；高于居里温度，材料呈现顺磁性。

低频软磁铁氧体材料的居里温度一般在300-600℃之间。

高频软磁铁氧体材料常用的基本知识和特性参数有：1.饱和磁感应强度（Bs）：指在外加磁场作用下，材料达到饱和状态时的磁感应强度。

高频软磁铁氧体材料的饱和磁感应强度一般在0.5-1.0T之间。

2.矫顽力（Hc）：指在反向外加磁场作用下，材料磁化过程中需要克服的磁场强度。

高频软磁铁氧体材料的矫顽力一般在4-10A/m之间。

3.相对磁导率（μr）：指在一定的频率和磁场强度下，材料对磁场的相对响应能力。

高频软磁铁氧体材料的相对磁导率一般在10-500之间。

4.居里温度（Tc）：指高频软磁铁氧体材料的磁性转变温度。

高频软磁铁氧体材料的居里温度一般在200-300℃之间。

软磁铁氧体材料的定义是指一类具有低磁滞、高磁导率和低损耗的磁性材料，广泛应用于电磁设备中的磁心、磁头、电感器等部件。

其磁性能取决于成分配比、制备工艺以及烧结条件等因素。

软磁铁氧体材料的特性参数非常重要，可直接影响材料的磁性和电磁性能，因此对于材料的选择和应用具有重要意义。

总之，软磁铁氧体材料是一类重要的磁性材料，具有低磁滞、高磁导率和优良的电磁性能。

通过对软磁铁氧体材料的基本知识、特性参数和定义的了解，可以更好地选择合适的材料，满足具体的应用需求。

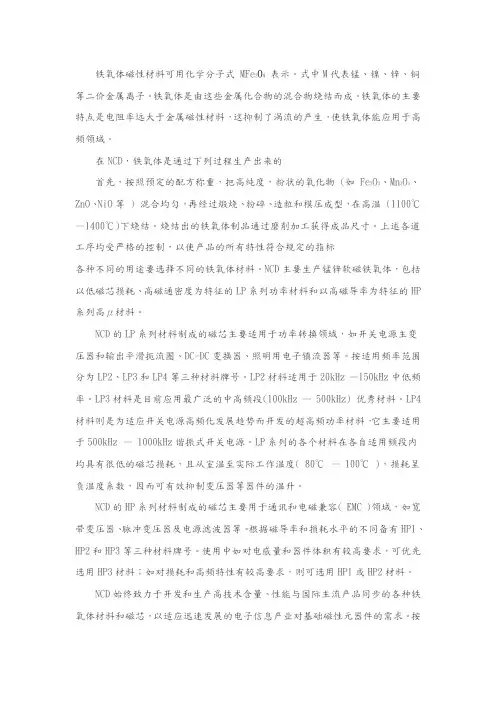

铁氧体磁性材料可用化学分子式 MFe2O4表示。

式中M代表锰、镍、锌、铜等二价金属离子。

铁氧体是由这些金属化合物的混合物烧结而成。

铁氧体的主要特点是电阻率远大于金属磁性材料，这抑制了涡流的产生，使铁氧体能应用于高频领域。

在NCD，铁氧体是通过下列过程生产出来的首先，按照预定的配方称重，把高纯度，粉状的氧化物 (如 Fe2O3、Mn3O4、ZnO、NiO等 ) 混合均匀，再经过煅烧、粉碎、造粒和模压成型，在高温 (1100℃—1400℃)下烧结。

烧结出的铁氧体制品通过磨削加工获得成品尺寸。

上述各道工序均受严格的控制，以使产品的所有特性符合规定的指标各种不同的用途要选择不同的铁氧体材料。

NCD主要生产锰锌软磁铁氧体，包括以低磁芯损耗、高磁通密度为特征的LP系列功率材料和以高磁导率为特征的HP 系列高μ材料。

NCD的LP系列材料制成的磁芯主要适用于功率转换领域，如开关电源主变压器和输出平滑扼流圈、DC-DC变换器、照明用电子镇流器等。

按适用频率范围分为LP2、LP3和LP4等三种材料牌号。

LP2材料适用于20kHz —150kHz中低频率。

LP3材料是目前应用最广泛的中高频段(100kHz — 500kHz) 优秀材料。

LP4材料则是为适应开关电源高频化发展趋势而开发的超高频功率材料，它主要适用于500kHz — 1000kHz谐振式开关电源。

LP系列的各个材料在各自适用频段内均具有很低的磁芯损耗，且从室温至实际工作温度( 80℃— 100℃ )，损耗呈负温度系数，因而可有效抑制变压器等器件的温升。

NCD的HP系列材料制成的磁芯主要用于通讯和电磁兼容( EMC )领域，如宽带变压器、脉冲变压器及电源滤波器等。

根据磁导率和损耗水平的不同备有HP1、HP2和HP3等三种材料牌号。

使用中如对电感量和器件体积有较高要求，可优先选用HP3材料；如对损耗和高频特性有较高要求，则可选用HP1或HP2材料。

NCD始终致力于开发和生产高技术含量、性能与国际主流产品同步的各种铁氧体材料和磁芯，以适应迅速发展的电子信息产业对基础磁性元器件的需求。

i 铁氧体材料特性及不同规格有效参数10.3.1 国产铁氧体材料特性铁氧体的电阻率大约在106～1012μΩ·cm ，适用于几千到几百兆Hz 的频率之间。

对铁氧体软磁材料的主要要求是：初始磁导率μ 高，比损耗（单位体积或重量）小,磁导率随温度的变化要小等。

锰锌和镍锌铁氧体是常用的材料。

可用来制作滤波电感，高频功率变压器，谐振电感等。

铁氧体材料最高工作频率主要受损耗限制。

在一定的允许损耗下，频率提高，工作磁通密度相应减少，与提高频率来减少磁芯体积相矛盾。

一般建议的磁通密度是在工作频率下权衡损耗、体积、结构和效率的结果，不是绝对的。

例如PHILIPS 建议变压器磁芯：<100kHz 可用3C81、3C90、3C91、3C94 和3C96 等；<400kHz 可用3C90、3C94 和3C96 等；200kHz ～1MHz 可用3F3、3F4 和3F35；1~3MHz 可用3F4 和4F1；>3MHz 可用4F1 等。

电感磁芯：<500kHz 可用2P…、3C30 和3C90;<1MHz 可用3C90、3F3 和3F35 等等。

国产常用的牌号及主要磁性能见表10-7所示。

10.3.2 铁氧体尺寸规格铁氧体磁芯在通讯和开关电源中应用十分广泛，磁芯外形结构多种多样。

开关电源中主要应用的有E 型，ETD 型，EC 型，RM 型，PQ 型，EFD 型，EI 型，EFD 型，环形，LP 型.在模块电源中，主要应用扁平磁芯和集成磁元件。

例如FERROXCUBE-PHILIPS 的平面E 型磁芯，适于表面贴装的EP 、EQ 和ER 磁芯，以及集成电感元件（IIC －Integrated inductance component ）等。

IIC 已将元件和磁芯合成一体，通过外部PCB 可自由组成电感和变压器。

各种磁芯结构往往是针对特定的应用设计的，有各自的优点和缺点，要根据应用场合，选择相应的磁芯结构。

软磁铁氧体的标准化及标准体系*李克文刘剑胡滨1 软磁铁氧体技术的发展与标准化软磁铁氧体材料是发展最早的一类铁氧体材料，从1935年荷兰菲利普实验室研究成功至今已有六十多年的历史。

这类材料具有高起始磁导率（μi）、高品质因数（Q）和高电阻率（ρ）等特点，具有窄而长的磁滞回线，矫顽力（H c）低，既容易获得又容易失去磁性。

用这类材料制成的磁芯广泛用于通信、广播、电视、自动控制、航天技术、计算机技术、电子设备及其它电子信息产业技术中，作各种电感器、电子变压器、扼流圈、抑制器和滤波器等等。

软磁铁氧体材料和软磁铁氧体磁芯统称软磁铁氧体。

由于软磁铁氧体的广泛用途，近几年世界软磁铁氧体市场以年均15％的速度持续增长。

以我国为例，软磁铁氧体产量1980年为3500吨，1985年为7000吨，1990年为1．2万吨，1995年为3万吨。

1980～1990年间，年均增长率高达15．4％，平均五年翻一番，到2000年预计达6万吨。

软磁铁氧体的产量增长建立在软磁铁氧体生产技术的发展和应用技术的发展基础之上。

软磁铁氧体生产和应用技术的发展产生了软磁铁氧体的标准化，促进了软磁铁氧体标准化的发展，它们互依互存，相互促进。

ISO定义“标准化是为了所有有关方面的利益，特别是为了求得最佳的全面的经济效益，并适当考虑到产品使用条件与安全要求，在所有有关方面协作下，进行有秩序的特定活动，制定并实施各项规则的过程。

标准化以科学技术与实验的综合成果为依据。

它不仅奠定了当前的基础，而且还决定了将来的发展，它始终和发展的步伐保持一致。

”我国于1983年在ISO定义的基础上，提出了标准化的定义，即标准化是“在技术、经济、科学及管理等社会实践中，对重复性事物和概念通过制定、发布和实施标准，达到统一，以获得最佳秩序和社会效益”。

从标准化的定义可以看出，软磁铁氧体的标准化以软磁铁氧体的科学技术与实验的综合成果为依据，通过制定、发布和实施软磁铁氧体的标准、规范，以获得一个国家或一个企业最佳的生产、管理、科研秩序和社会经济效益。

软磁铁氧体材料基本知识特性参数和定义
有详细的描述：
软磁铁氧体材料是一种可以在低温条件下改变磁化度的铁氧体材料，其结构是由包含氧化物的铁离子和其它稀土离子构成的。

和其它磁性材料相比较，它具有较高的震动容性和温度容性。

由于它的结构特殊，具有可调谐的磁性特征和较高的抗磁电流能力，因此被广泛用于高频电子和控制系统中。

软磁铁氧体材料由于其可调谐的磁性特征，可以用来调整、控制和保护电子设备中的电势、电流和电磁场。

在磁性材料中，软磁材料的磁性特征最脆弱，因此在抵抗外界扰动（如温度、电磁干扰）方面有着更大的优势。

它们具有良好的温度稳定性，特别是在较低的温度状态下，因此在高温工作条件下，可以保持良好的磁性特性。

1）品质因子(Q)：是指在电的驱动作用下，材料的对应磁通密度能量与材料的比较小的磁流能量之比，是衡量软磁铁氧体材料有效性能的重要特性参数。

Q值越大，表示软磁性能越好，即材料的效率越高。

2）饱和磁通密度。

软磁铁氧体简介软磁铁氧体通常分为Mn-Zn铁氧体和Ni-Zn铁氧体两种.使其在高频电磁应用中成为最好的选择.铁氧体软磁材料主要分为以下三类应用：●小信号铁氧体广泛用在射频电路,电信通讯,网络通信中, 起信号隔离,宽带传输,信号匹配等功能.●功率传递铁氧体广泛用在AC-DC,DC-DC等开关电源的变压器和滤波电感中●抑制电磁干扰铁氧体抑制和吸收各种传和辐射噪声,以满足日益严格的电磁兼容的要求.Mn-Zn软磁铁氧体Mn-Zn软磁铁氧体通常分为功率铁氧体和高磁导率铁氧体两大类.针对不同的行业和具体的应用,这两种材料的具体参数又有进一步的细分.功率材料根据不同的开关频率和功率密度有不同的分类,按照变压器应用还是电感应用也有不同的分类.而高磁导率铁氧体按照用在通讯的信号传输中还是电磁兼容中,对材料的参数也有完全不同的要求,因此, 合理的选择磁性对产品设计的质量至关重要.在深刻理解下游技术和客户需求的基础上,对材料进行深入的开发和应用研究.如针对节能灯用谐振电感和背光源的技术特点开发了相应的功率Mn-Zn 材料.针对通讯用磁芯要求总谐波失真(Total Harmonic Distortion)低的特点和EMC用磁芯要求磁芯的阻抗&频率响应特性好的特点开发了相应的高磁导率材料,来满足客户的不同需求.Ni-Zn软磁铁氧体科力生产的Ni-Zn软磁铁氧体主要用于EMC中抑制电感干扰噪声,该产品具有性能稳定,宽噪声抑制带宽,品种广泛,能够满足客户不同的EMC要求.Soft Ferrite usually divided into two series of materials, including Mn-Zn and Ni-Zn. In order to be a best choice at high frequencies application, We can divided ferrite material into following three kinds:●Small Signal FerriteIt is widely used on Radio frequency circuit, telecommunication and network service. The function include Signal isolation, Broad band transmission and signal match.●Power ConversionIt is widely used in Filter inductance and transformer with switching power, such as AC-DC, DC-DC.●Interference SuppressionTo meet the demand of electromagnetic area, It is can Soft Ferrite Brief Introductionabsorb and suppress all kinds of radiated and noise.Mn-Zn Soft FerriteMn-Zn soft ferrites usually divide into power ferrites and high-permeability ferrites. The concrete parameter of these two material have different classification according to different switch frequency, power density, transformer and inductance application. High-permeability ferrites also have different requests to parameter in communication signaling or electromagnetic area. So, It is important to choose reasonable magnetism for quality of product.Base on the profound understand of the customer demand and application technology, have do many in-depth research about ferrite application. For example, according to the ballast lighting and backlight inverter application, we have developed relevant products. According to the telecom application, we developed the low THD series products. For the EMC application, we have the products with good impedence & frequency response character. So we can afford you the best product and best service.Ni-Zn Soft FerriteNi-Zn soft ferrite mainly used in EMC with suppressing noise of inductance disturbance. This product have the stable property, noise suppressing and variety. It can meet the customer different request.导1. i初始磁导率是磁性材料的磁导率 (B/H)在磁化曲线始端的极限值，即式中,0为真空磁导率(4π×10-7H/m)H 为磁场强度(A/m)B 为低通密度(T)2.有效磁导率μe在闭合磁路中，如果漏磁可忽略, 可以用有效磁导率来表征磁芯的性能。

软磁铁氧体测量涉及的相关标准软磁铁氧体测量涉及的相关标准在软磁铁氧体领域，测量是至关重要的一环。

正确的测量方法可以确保产品质量，提高生产效率，而相关标准则是保证准确性和可比性的重要依据。

本文将从深度和广度两个方面探讨软磁铁氧体测量涉及的相关标准，希望能够使读者对这一话题有一个全面而深入的了解。

一、相关标准的概述软磁铁氧体作为一种重要的磁性材料，在电子、通信、汽车、医疗等领域有着广泛的应用。

而软磁铁氧体的性能直接影响到了整个产品的质量和性能，因此对其进行准确的测量显得尤为重要。

国际上关于软磁铁氧体测量的标准主要有IEC和ASTM等。

1. IEC标准国际电工委员会（International Electrotechnical Commission，简称IEC）是国际上电工电子领域最权威的标准制定和认证机构之一，其制定的标准被广泛应用于软磁铁氧体的测量。

IEC标准主要涉及到软磁铁氧体的磁性能、磁化曲线、频率特性等方面的测量方法和要求。

2. ASTM标准美国材料与试验协会（American Society for Testing and Materials，简称ASTM）是一个国际性的标准制定组织，其标准被广泛用于材料和工程领域。

ASTM标准与IEC标准类似，也包含了软磁铁氧体磁性能的测量方法和要求，同时还涉及了材料的化学成分、力学性能等方面的评定标准。

二、软磁铁氧体测量的具体内容软磁铁氧体测量的具体内容包括磁化曲线测量、磁滞回线测量、磁导率测量等多个方面。

这些测量内容既有各自独特的特点，又相互关联，需要根据具体产品的要求进行综合应用。

1. 磁化曲线测量软磁铁氧体的磁化曲线是衡量其磁性能的重要指标之一。

通过测量样品在外加磁场下的磁化特性，可以得到其饱和磁感应强度、剩磁、矫顽力等参数，进而评估材料的磁性能。

2. 磁滞回线测量磁滞回线是软磁铁氧体在磁化过程中的磁化特性曲线，是衡量其磁滞损耗和剩磁特性的重要依据。

软磁铁氧体材料基本知识特性参数和定义1. 矫顽力（Coercive Force）：矫顽力是指在恒定的外加磁场作用下，使材料磁化方向经历由饱和状态到零磁化状态所需施加的反磁场强度。

软磁铁氧体的矫顽力通常较低，能够迅速磁化和退磁。

2. 饱和磁场强度（Saturation Magnetization）：饱和磁场强度是指在给定的材料中，当外加磁场逐渐增大时，材料磁化强度达到最大值的磁场强度。

软磁铁氧体的饱和磁场强度较低，在一定限度内易于磁化。

3. 导磁率（Permeability）：导磁率是指材料在外加磁场作用下，对磁通量的导磁能力。

软磁铁氧体具有较高的导磁率，能够有效地传导磁性能，提高设备效率。

4. 磁化损耗（Magnetic Loss）：磁化损耗是指在磁化过程中由于材料内磁畴的磁翻转和能量损耗而产生的热耗散。

软磁铁氧体具有较低的磁化损耗，能够减少磁器件的能量损耗。

5. 相对温度系数（Temperature Coefficient）：相对温度系数是指磁化强度随温度变化的相对变化速率。

对于软磁铁氧体，相对温度系数是一个重要的参数，因为它决定了材料在不同温度下的导磁性能。

6. 饱和磁化强度温度系数（Curie Temperature）：饱和磁化强度温度系数是指材料的饱和磁化强度随温度变化的相对变化速率。

软磁铁氧体材料的饱和磁化强度温度系数决定了它们在高温环境下的磁性能。

7. 抗剪强度和硬度（Shear Strength and Hardness）：抗剪强度是指材料抵抗在剪切力作用下发生破坏的能力。

软磁铁氧体材料通常具有较低的抗剪强度，易于切削加工和成型。

硬度是指材料的抗压硬度，在软磁铁氧体中较低。

8. 界面雷射反射率（Interface Laser Reflectivity）：界面雷射反射率是指在材料与其他介质或结构之间的界面上，对于入射的激光束的反射光的反射率。

界面雷射反射率是一个重要的参数，用于衡量材料在光电器件中的透光性能。

软磁铁氧体的标准化及标准体系*李克文刘剑胡滨1 软磁铁氧体技术的发展与标准化软磁铁氧体材料是发展最早的一类铁氧体材料，从1935年荷兰菲利普实验室研究成功至今已有六十多年的历史。

这类材料具有高起始磁导率（μi）、高品质因数（Q）和高电阻率（ρ）等特点，具有窄而长的磁滞回线，矫顽力（H c）低，既容易获得又容易失去磁性。

用这类材料制成的磁芯广泛用于通信、广播、电视、自动控制、航天技术、计算机技术、电子设备及其它电子信息产业技术中，作各种电感器、电子变压器、扼流圈、抑制器和滤波器等等。

软磁铁氧体材料和软磁铁氧体磁芯统称软磁铁氧体。

由于软磁铁氧体的广泛用途，近几年世界软磁铁氧体市场以年均15％的速度持续增长。

以我国为例，软磁铁氧体产量1980年为3500吨，1985年为7000吨，1990年为1．2万吨，1995年为3万吨。

1980～1990年间，年均增长率高达15．4％，平均五年翻一番，到2000年预计达6万吨。

软磁铁氧体的产量增长建立在软磁铁氧体生产技术的发展和应用技术的发展基础之上。

软磁铁氧体生产和应用技术的发展产生了软磁铁氧体的标准化，促进了软磁铁氧体标准化的发展，它们互依互存，相互促进。

ISO定义“标准化是为了所有有关方面的利益，特别是为了求得最佳的全面的经济效益，并适当考虑到产品使用条件与安全要求，在所有有关方面协作下，进行有秩序的特定活动，制定并实施各项规则的过程。

标准化以科学技术与实验的综合成果为依据。

它不仅奠定了当前的基础，而且还决定了将来的发展，它始终和发展的步伐保持一致。

”我国于1983年在ISO定义的基础上，提出了标准化的定义，即标准化是“在技术、经济、科学及管理等社会实践中，对重复性事物和概念通过制定、发布和实施标准，达到统一，以获得最佳秩序和社会效益”。

从标准化的定义可以看出，软磁铁氧体的标准化以软磁铁氧体的科学技术与实验的综合成果为依据，通过制定、发布和实施软磁铁氧体的标准、规范，以获得一个国家或一个企业最佳的生产、管理、科研秩序和社会经济效益。

i 铁氧体材料特性及不同规格有效参数10.3.1 国产铁氧体材料特性铁氧体的电阻率大约在106～1012μΩ·cm ，适用于几千到几百兆Hz 的频率之间。

对铁氧体软磁材料的主要要求是：初始磁导率μ 高，比损耗（单位体积或重量）小,磁导率随温度的变化要小等。

锰锌和镍锌铁氧体是常用的材料。

可用来制作滤波电感，高频功率变压器，谐振电感等。

铁氧体材料最高工作频率主要受损耗限制。

在一定的允许损耗下，频率提高，工作磁通密度相应减少，与提高频率来减少磁芯体积相矛盾。

一般建议的磁通密度是在工作频率下权衡损耗、体积、结构和效率的结果，不是绝对的。

例如PHILIPS 建议变压器磁芯：<100kHz 可用3C81、3C90、3C91、3C94 和3C96 等；<400kHz 可用3C90、3C94 和3C96 等；200kHz ～1MHz 可用3F3、3F4 和3F35；1~3MHz 可用3F4 和4F1；>3MHz 可用4F1 等。

电感磁芯：<500kHz 可用2P…、3C30 和3C90;<1MHz 可用3C90、3F3 和3F35 等等。

国产常用的牌号及主要磁性能见表10-7所示。

10.3.2 铁氧体尺寸规格铁氧体磁芯在通讯和开关电源中应用十分广泛，磁芯外形结构多种多样。

开关电源中主要应用的有E 型，ETD 型，EC 型，RM 型，PQ 型，EFD 型，EI 型，EFD 型，环形，LP 型.在模块电源中，主要应用扁平磁芯和集成磁元件。

例如FERROXCUBE-PHILIPS 的平面E 型磁芯，适于表面贴装的EP 、EQ 和ER 磁芯，以及集成电感元件（IIC －Integrated inductance component ）等。

IIC 已将元件和磁芯合成一体，通过外部PCB 可自由组成电感和变压器。

各种磁芯结构往往是针对特定的应用设计的，有各自的优点和缺点，要根据应用场合，选择相应的磁芯结构。

软磁铁氧体软磁铁氧体是以Fe2O3为主成分的亚铁磁性氧化物，采用粉末冶金方法生产。

有Mn-Zn、Cu-Zn、Ni-Zn等几类，其中Mn-Zn铁氧体的产量和用量最大，Mn-Zn铁氧体的电阻率低，为1～10 欧姆/米，一般在100kHZ以下的频率使用。

Cu-Zn、Ni-Zn铁氧体的电阻率为102～104欧姆/米，在100kHz～10 兆赫的无线电频段的损耗小，多用在无线电用天线线圈、无线电中频变压器。

磁芯形状种类丰富，有E、I、U、EC、ETD形、方形（RM、EP、PQ）、罐形（PC、RS、DS）及圆形等。

在应用上很方便。

由于软磁铁氧体不使用镍等稀缺材料也能得到高磁导率，粉末冶金方法又适宜于大批量生产，因此成本低，又因为是烧结物硬度大、对应力不敏感，在应用上很方便。

而且磁导率随频率的变化特性稳定，在150kHz以下基本保持不变。

随着软磁铁氧体的出现，磁粉芯的生产大大减少了，很多原来使用磁粉芯的地方均被软磁铁氧体所代替。

国内外铁氧体的生产厂家很多，在此仅以美国的Magnetics公司生产的Mn-Zn铁氧体为例介绍其应用状况。

分为三类基本材料：电信用基本材料、宽带及EMI材料、功率型材料。

电信用铁氧体的磁导率从750～2300, 具有低损耗因子、高品质因素Q、稳定的磁导率随温度/时间关系, 是磁导率在工作中下降最慢的一种，约每10年下降3%～4%。

广泛应用于高Q滤波器、调谐滤波器、负载线圈、阻抗匹配变压器、接近传感器。

宽带铁氧体也就是常说的高导磁率铁氧体，磁导率分别有5000、10000、15000。

其特性为具有低损耗因子、高磁导率、高阻抗/频率特性。

广泛应用于共模滤波器、饱和电感、电流互感器、漏电保护器、绝缘变压器、信号及脉冲变压器，在宽带变压器和EMI上多用。

功率铁氧体具有高的饱和磁感应强度，为4000～5000Gs。

另外具有低损耗/频率关系和低损耗/温度关系。

也就是说，随频率增大、损耗上升不大；随温度提高、损耗变化不大。
