锰锌软磁铁氧体

锰锌软磁铁氧体磁芯术语及定义(精)锰锌软磁铁氧体磁芯是一种重要的电气材料，在电子电气领域得到广泛应用。

为了更好地理解和实践锰锌软磁铁氧体磁芯，我们需要掌握一些相关的术语和定义。

在这篇文章中，我们将详细介绍锰锌软磁铁氧体磁芯的术语及定义。

1. 磁通密度（B）磁通密度（B）是指磁芯中磁通量与磁芯截面积之比，单位是特斯拉（T）。

在设计锰锌软磁铁氧体磁芯时，需要根据具体的电气要求来确定所需的磁通密度。

2. 饱和磁通密度（Bs）饱和磁通密度（Bs）是指在磁场强度为一定值时，所能达到的最大磁通密度。

这里所说的磁场强度是指磁场的磁能密度，单位是特斯拉（T）。

锰锌软磁铁氧体磁芯的饱和磁通密度是其重要的参数之一，也是衡量磁芯性能的重要指标。

3. 沿磁通方向磁导率（μ）沿磁通方向磁导率（μ）是指在磁芯中，沿着磁通方向的磁场强度与磁通密度之比。

通常是通过电磁模拟或实验测量得到。

锰锌软磁铁氧体磁芯的沿磁通方向磁导率会受到各种因素的影响，如磁芯材料、形状、工艺等等。

4. 交流磁导率（μa）交流磁导率（μa）是指在交流磁场下，磁通密度与磁场强度之比，通常也是通过电磁模拟或实验测量得到的。

在实际应用中，锰锌软磁铁氧体磁芯的交流磁导率也是十分重要的参数，尤其在高频应用中。

5. 磁芯损耗（P）磁芯损耗（P）是指在交变磁场下，磁芯中的磁能转化为热能的速率。

它是描述磁芯在实际使用中能量损失大小的重要参数。

锰锌软磁铁氧体磁芯的损耗主要有剩磁损耗（Pv）和涡流损耗（Pc）。

6. 剩磁损耗（Pv）剩磁损耗（Pv）是指在交变磁场下，磁芯中由于磁芯材料本身的磁滞特性而产生的损耗。

剩磁损耗是影响锰锌软磁铁氧体磁芯性能的重要参数之一，在设计和使用磁芯时，需要尽可能减小其剩磁损耗。

7. 涡流损耗（Pc）涡流损耗（Pc）是指在交变磁场下，磁芯中由于涡流的存在而产生的损耗。

涡流损耗也是锰锌软磁铁氧体磁芯的重要参数之一，需要在设计和使用磁芯时加以考虑。

以上就是锰锌软磁铁氧体磁芯的一些重要术语和定义，它们是掌握锰锌软磁铁氧体磁芯理论和实践的基础。

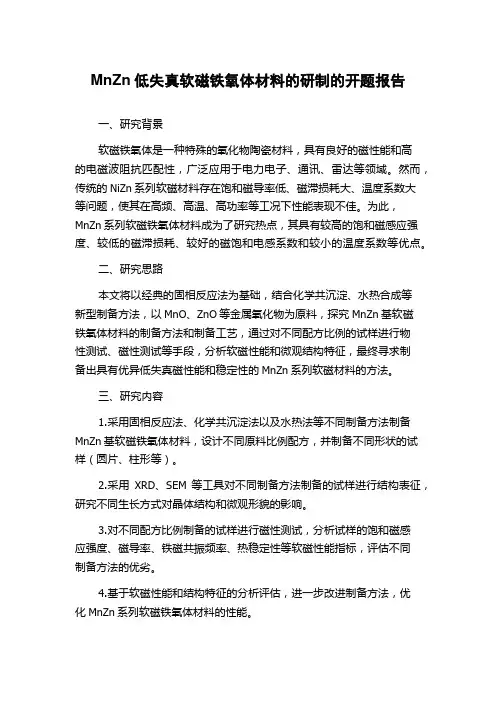

MnZn低失真软磁铁氧体材料的研制的开题报告一、研究背景软磁铁氧体是一种特殊的氧化物陶瓷材料，具有良好的磁性能和高的电磁波阻抗匹配性，广泛应用于电力电子、通讯、雷达等领域。

然而，传统的NiZn系列软磁材料存在饱和磁导率低、磁滞损耗大、温度系数大等问题，使其在高频、高温、高功率等工况下性能表现不佳。

为此，MnZn系列软磁铁氧体材料成为了研究热点，其具有较高的饱和磁感应强度、较低的磁滞损耗、较好的磁饱和电感系数和较小的温度系数等优点。

二、研究思路本文将以经典的固相反应法为基础，结合化学共沉淀、水热合成等新型制备方法，以MnO、ZnO等金属氧化物为原料，探究MnZn基软磁铁氧体材料的制备方法和制备工艺，通过对不同配方比例的试样进行物性测试、磁性测试等手段，分析软磁性能和微观结构特征，最终寻求制备出具有优异低失真磁性能和稳定性的MnZn系列软磁材料的方法。

三、研究内容1.采用固相反应法、化学共沉淀法以及水热法等不同制备方法制备MnZn基软磁铁氧体材料，设计不同原料比例配方，并制备不同形状的试样（圆片、柱形等）。

2.采用XRD、SEM等工具对不同制备方法制备的试样进行结构表征，研究不同生长方式对晶体结构和微观形貌的影响。

3.对不同配方比例制备的试样进行磁性测试，分析试样的饱和磁感应强度、磁导率、铁磁共振频率、热稳定性等软磁性能指标，评估不同制备方法的优劣。

4.基于软磁性能和结构特征的分析评估，进一步改进制备方法，优化MnZn系列软磁铁氧体材料的性能。

四、研究意义研究具有优异低失真磁性能和稳定性的MnZn系列软磁铁氧体材料，对推动磁性材料的发展和应用具有重要意义。

该研究将为材料科学与工程学科领域、电子信息技术产业等行业的实际需求提供技术支持和科学依据。

锰锌铁氧体介绍锰锌铁氧体是一种由Mn Zn Fe O元素构成的软磁材料。

它是一种重要的磁性材料，广泛被应用于电子、信息、通信等领域。

锰锌铁氧体具有高饱和磁感应强度、低磁滞损耗、磁谐振频率高、热稳定性好、稳定的电性能等特性，因此在电子元器件中具有广泛应用价值。

一、锰锌铁氧体的组成和制备锰锌铁氧体由四种元素组成，分别为锰(Mn)、锌(Zn)、铁(Fe)和氧(O)，化学式为MnZnFe2O4。

Mn、Zn、Fe三种金属离子以及氧离子形成的四方晶体结构，其晶体结构采用的是尖晶石结构。

锰锌铁氧体的制备方法有烧结法、化学共沉淀法、水热合成法等多种。

烧结法是最常用的制备方法之一。

在烧结法中，需要先将所需的金属氧化物粉末按照一定的比例混合均匀，然后在高温下进行烧结，得到锰锌铁氧体的制品。

二、锰锌铁氧体的物理和磁性能锰锌铁氧体的物理和磁性能与其晶体结构、物理尺寸和烧结条件等因素密切相关。

下面介绍一下锰锌铁氧体的一些基本物理和磁性能参数：1. 饱和磁化强度：锰锌铁氧体的饱和磁感应强度一般在0.5-1.2T之间，与其化学成分和制备工艺等因素有关。

2. 矫顽力和磁滞损耗：锰锌铁氧体的磁滞损耗一般较低，其矫顽力和磁滞损耗与其尺寸、磁场频率和温度等因素有关。

3. 磁导率和磁谐振频率：锰锌铁氧体的磁导率和磁谐振频率与其晶体结构、磁场频率和温度等因素有关，一般在几百 kHz至几 GHz之间。

4. 热稳定性：锰锌铁氧体具有较好的热稳定性，其磁性能在高温下变化较小，一般可在200°C左右使用。

5. 电学性能：锰锌铁氧体具有较好的电学性能，其电阻率高、介电常数低和压电常数小等特点，具有广泛的应用前景。

三、锰锌铁氧体的应用领域锰锌铁氧体具有较好的电磁性能，广泛应用于电子元器件、电动机、变压器、磁性记录材料、高频电感器、微波元件、天线等领域。

具体应用如下：1. 电子元器件：锰锌铁氧体可用于磁盘马达、电源滤波器、线圈等电子元器件中，其高频特性和高温特性表现良好。

软磁锰锌铁氧体磁芯全文共四篇示例，供读者参考第一篇示例：软磁锰锌铁氧体磁芯是一种广泛应用于电子领域的磁性材料，具有优异的磁性能和磁导率，被广泛应用于变压器、感应器、电源电感器、电扇驱动器等领域。

软磁锰锌铁氧体磁芯的磁性能与成本、加工性能等因素密切相关，选择合适的软磁锰锌铁氧体磁芯可以有效提升电子产品的性能和可靠性。

接下来，我们将从软磁锰锌铁氧体磁芯的制作工艺、磁性能、应用领域等方面进行深入探讨。

软磁锰锌铁氧体磁芯主要由锰锌铁氧体磁性粉末、粘结剂、助剂等原料组成，通过混料、成型、烧结、磁化等工艺步骤制成。

原料的选择至关重要。

锰锌铁氧体磁性粉末是制作软磁锰锌铁氧体磁芯的关键原料，其磁性能直接影响到磁芯的性能指标。

粘结剂的选择也非常重要，它能够使磁性粉末紧密结合，提高磁芯的机械强度和热稳定性。

助剂则可以调节磁芯的导磁率、磁饱和磁感应强度等性能指标。

磁芯的成型是影响其性能的重要环节。

常见的成型工艺有压制成型、注塑成型等。

压制成型是将混合好的原料放入金属模具中，在高压下压制成型，在模具中形成磁芯的基本形状。

注塑成型则是将混合好的原料通过注射机注入塑料模具中，加热软化后成型。

成型工艺的选择应根据产品的形状、尺寸、量产要求等因素进行综合考虑，以保证磁芯的精度和可靠性。

烧结是软磁锰锌铁氧体磁芯制作的关键工艺步骤。

烧结过程中，磁性粉末在高温下发生化学反应，形成致密的磁性结构，提高磁芯的导磁率和磁饱和磁感应强度。

烧结温度、时间、气氛等参数的控制十分重要，对于磁芯的性能和稳定性有着重要影响。

在烧结过程中要注意防止氧化等不良影响因素的介入，以保证磁芯的纯净度和稳定性。

软磁锰锌铁氧体磁芯的磁性能也是评价其品质的重要指标。

软磁锰锌铁氧体磁芯具有高导磁率、低损耗、低磁滞、高磁导率等优良性能，能够有效降低电子产品中的磁损耗，提高能效和稳定性。

通过控制磁芯的成分、结构和工艺参数，可以有效提升其磁性能，满足不同应用领域的需求。

软磁锰锌铁氧体磁芯在电子领域有着广泛的应用，例如在变压器中作为电磁感应器件使用，能够有效降低电流损耗和热损耗，提高能源利用率和性能稳定性。

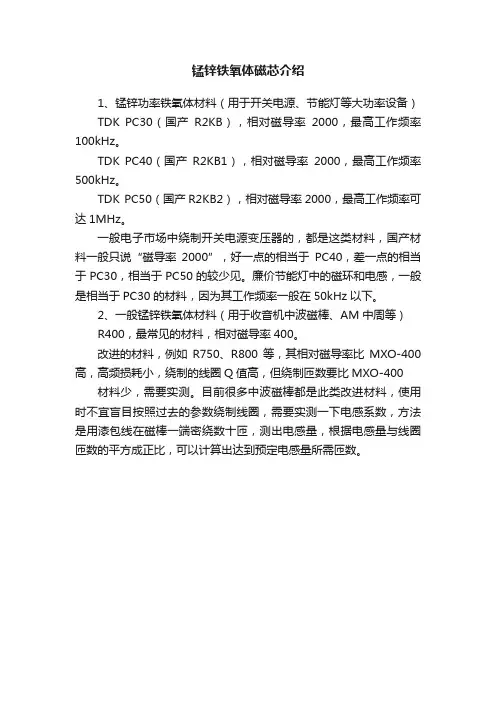

锰锌铁氧体磁芯介绍
1、锰锌功率铁氧体材料（用于开关电源、节能灯等大功率设备）
TDK PC30（国产R2KB），相对磁导率2000，最高工作频率100kHz。

TDK PC40（国产R2KB1），相对磁导率2000，最高工作频率500kHz。

TDK PC50（国产R2KB2），相对磁导率2000，最高工作频率可达1MHz。

一般电子市场中绕制开关电源变压器的，都是这类材料，国产材料一般只说“磁导率2000”，好一点的相当于PC40，差一点的相当于PC30，相当于PC50的较少见。

廉价节能灯中的磁环和电感，一般是相当于PC30的材料，因为其工作频率一般在50kHz以下。

2、一般锰锌铁氧体材料（用于收音机中波磁棒、AM中周等）
R400，最常见的材料，相对磁导率400。

改进的材料，例如R750、R800等，其相对磁导率比MXO-400高，高频损耗小，绕制的线圈Q值高，但绕制匝数要比MXO-400 材料少，需要实测。

目前很多中波磁棒都是此类改进材料，使用时不宜盲目按照过去的参数绕制线圈，需要实测一下电感系数，方法是用漆包线在磁棒一端密绕数十匝，测出电感量，根据电感量与线圈匝数的平方成正比，可以计算出达到预定电感量所需匝数。

锰锌软磁铁氧体磁性材料特点以及在电源中的应用锰锌（MnZn）系软磁铁氧体概述锰锌系软磁铁氧体主要是具有尖晶石结构的mMnFe2O4·nZnFe2O4 与少量 Fe3O4 组成的单相固溶体，用锰锌系铁氧体磁性材料做成的电感磁芯及其它磁性元器件，应用频率从数百赫兹到几千兆赫兹，是最重要的软磁铁氧体材料，其产量占了软磁铁氧体磁性材料总产量的60%以上，因此，锰锌铁氧体的发展更为引人注意。

锰锌铁氧体材料主要分为高频低功耗铁氧体（又称功率铁氧体，初始磁导率通常小于5000，多数在2000左右）和高磁导率即高μi（初始磁导率）铁氧体两类。

初始磁导率ui是磁性材料的磁导率(B/H)在磁化曲线初始区的极限值，即μ0为真空磁导率 permeability in vacuum (4π×10-7H/m)，单位亨/米H为磁场强度 magnetic field strength (A/m)B为磁通密度 magnetic flux density (T)（1）锰锌功率铁氧体概述功率铁氧体的主要特征是在高频（几百千赫）高磁感应（几千高斯，1T=10000Gs）的条件下，仍旧保持很低的功耗，而且其在一定的温度范围内功耗随磁芯的温升而下降，在80℃左右达到最低点，从而可以形成良性循环。

功率铁氧体的主要用途是以各种开关电源变压器和彩电回扫变压器为代表的功率型电感器件，用途十分广泛，是目前产量最大的软磁铁氧体。

如下是天通'TDG'的TP4系列的温度和磁芯损耗关系。

我国新发布的'软磁铁氧体材料分类'行业标准，把功率铁氧体材料分为PW1~PW5 五类，其适用工作频率也逐步提高。

如适用频率为15~100kHz 的 PW1 材料；适用频率为 25~200kHz 的 PW2 材料；适用频率为100~300kHz 的PW3 材料；适用频率为300~1MkHz 的 PW4 材料；适用频率为 1~3MHz 的 PW5 材料。

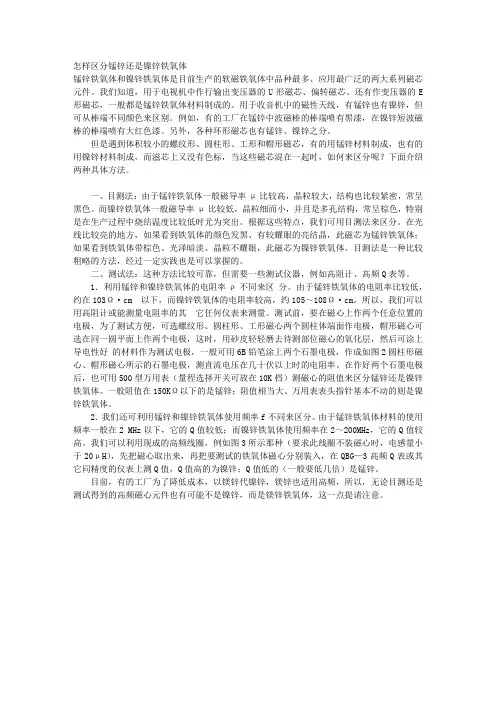

怎样区分锰锌还是镍锌铁氧体锰锌铁氧体和镍锌铁氧体是目前生产的软磁铁氧体中品种最多、应用最广泛的两大系列磁芯元件。

我们知道，用于电视机中作行输出变压器的U形磁芯、偏转磁芯、还有作变压器的E 形磁芯，一般都是锰锌铁氧体材料制成的。

用于收音机中的磁性天线，有锰锌也有镍锌，但可从棒端不同颜色来区别。

例如，有的工厂在锰锌中波磁棒的棒端喷有黑漆，在镍锌短波磁棒的棒端喷有大红色漆。

另外，各种环形磁芯也有锰锌、镍锌之分。

但是遇到体积较小的螺纹形、圆柱形、工形和帽形磁芯，有的用锰锌材料制成，也有的用镍锌材料制成，而滋芯上又没有色标，当这些磁芯混在一起时，如何来区分呢？下面介绍两种具体方法。

一、目测法：由于锰锌铁氧体一般磁导率μ比较高，晶粒较大，结构也比较紧密，常呈黑色。

而镍锌铁氧体一般磁导率μ比较低，晶粒细而小，并且是多孔结构，常呈棕色，特别是在生产过程中烧结温度比较低时尤为突出。

根据这些特点，我们可用目测法来区分。

在光线比较亮的地方，如果看到铁氧体的颜色发黑、有较耀眼的亮结晶，此磁芯为锰锌铁氧体；如果看到铁氧体带棕色、光泽暗淡、晶粒不耀眼，此磁芯为镍锌铁氧体。

目测法是一种比较粗略的方法，经过一定实践也是可以掌握的。

二、测试法：这种方法比较可靠，但需要一些测试仪器，例如高阻计、高频Q表等。

1．利用锰锌和镍锌铁氧体的电阻率ρ不同来区分。

由于锰锌铁氧体的电阻率比较低，约在103Ω·cm 以下，而镍锌铁氧体的电阻率较高，约105～108Ω·cm。

所以，我们可以用高阻计或能测量电阻率的其它任何仪表来测量。

测试前，要在磁心上作两个任意位置的电极，为了测试方便，可选螺纹形、圆柱形、工形磁心两个圆柱体端面作电极，帽形磁心可选在同一圆平面上作两个电极，这时，用砂皮轻轻磨去待测部位磁心的氧化层，然后可涂上导电性好的材料作为测试电极，一般可用6B铅笔涂上两个石墨电极，作成如图2圆柱形磁心、帽形磁心所示的石墨电极，测直流电压在几十伏以上时的电阻率。
