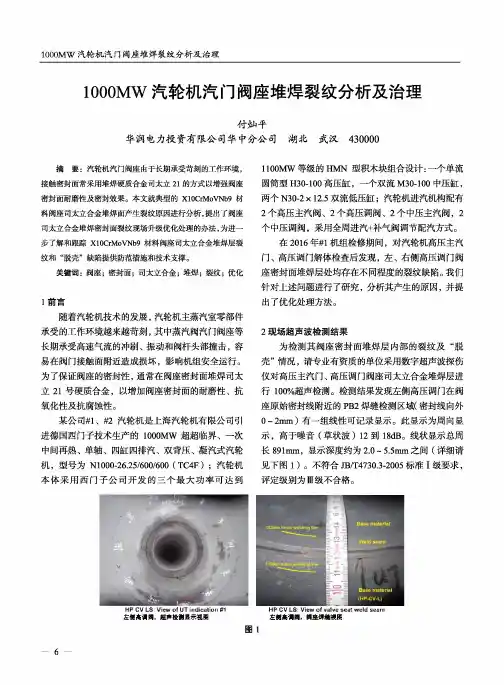

1000MW汽轮机汽门阀座堆焊裂纹分析及治理付灿平华润电力投资有限公司华中分公司湖北武汉430000摘要：汽轮机汽门阀座由于长期承受苛刻的工作环境，接触密封面常采用堆焊硬质合金司太立21的方式以增强阀座密封面耐磨性及密封效果。

本文就典型的X10CrMoVNb9材料阀座司太立合金堆焊面产生裂纹原因进行分析，提出了阀座司太立合金堆焊密封面裂纹现场升级优化处理的办法,为进一步了解和跟踪X10CrMoVNb9材料阀座司太立合金堆焊层裂纹和“脱壳”缺陷提供防范措施和技术支撑。

关键词：阀座；密封面；司太立合金；堆焊；裂纹；优化1前言随着汽轮机技术的发展，汽轮机主蒸汽室零部件承受的工作环境越来越苛刻，其中蒸汽阀汽门阀座等长期承受高速气流的冲刷、振动和阀杆头部撞击，容易在阀门接触面附近造成损坏，影响机组安全运行。

为了保证阀座的密封性，通常在阀座密封面堆焊司太立21号硬质合金，以增加阀座密封面的耐磨性、抗氧化性及抗腐蚀性。

某公司#1、#2汽轮机是上海汽轮机有限公司引进德国西门子技术生产的1000MW超超临界、一次中间再热、单轴、四缸四排汽、双背压、凝汽式汽轮机，型号为N1000-26.25/600/600（TC4F）；汽轮机本体采用西门子公司开发的三个最大功率可达到1100MW等级的HMN型积木块组合设计:一个单流圆筒型H30-100高压缸，一个双流M30-100中压缸,两个N30-2x12.5双流低压缸;汽轮机进汽机构配有2个高压主汽阀、2个高压调阀、2个中压主汽阀，2个中压调阀，采用全周进汽+补气阀调节配汽方式。

在2016年#1机组检修期间，对汽轮机高压主汽门、高压调门解体检査后发现，左、右侧高压调门阀座密封面堆焊层处均存在不同程度的裂纹缺陷。

我们针对上述问题进行了研究，分析其产生的原因，并提出了优化处理方法。

2现场超声波检测结果为检测其阀座密封面堆焊层内部的裂纹及“脱壳”情况，请专业有资质的单位采用数字超声波探伤仪对高压主汽门、高压调门阀座司太立合金堆焊层进行100%超声检测。

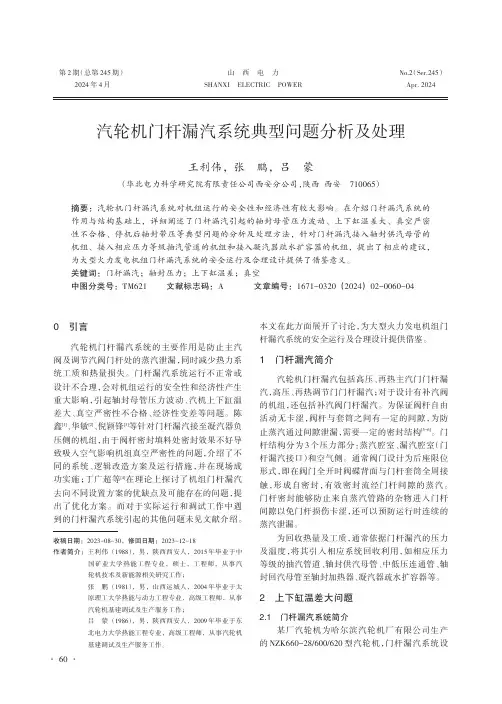

汽轮机门杆漏汽系统典型问题分析及处理王利伟，张鹏，吕蒙（华北电力科学研究院有限责任公司西安分公司，陕西西安710065）摘要：汽轮机门杆漏汽系统对机组运行的安全性和经济性有较大影响。

在介绍门杆漏汽系统的作用与结构基础上，详细阐述了门杆漏汽引起的轴封母管压力波动、上下缸温差大、真空严密性不合格、停机后轴封带压等典型问题的分析及处理方法，针对门杆漏汽接入轴封供汽母管的机组、接入相应压力等级抽汽管道的机组和接入凝汽器疏水扩容器的机组，提出了相应的建议，为大型火力发电机组门杆漏汽系统的安全运行及合理设计提供了借鉴意义。

关键词：门杆漏汽；轴封压力；上下缸温差；真空中图分类号：TM621文献标志码：A文章编号：1671-0320（2024）02-0060-040引言汽轮机门杆漏汽系统的主要作用是防止主汽阀及调节汽阀门杆处的蒸汽泄漏，同时减少热力系统工质和热量损失。

门杆漏汽系统运行不正常或设计不合理，会对机组运行的安全性和经济性产生重大影响，引起轴封母管压力波动、汽机上下缸温差大、真空严密性不合格、经济性变差等问题。

陈鑫[1]、华敏[2]、倪颖锋[3]等针对门杆漏汽接至凝汽器负压侧的机组，由于阀杆密封填料处密封效果不好导致吸入空气影响机组真空严密性的问题，介绍了不同的系统、逻辑改造方案及运行措施，并在现场成功实施；丁广超等[4]在理论上探讨了机组门杆漏汽去向不同设置方案的优缺点及可能存在的问题，提出了优化方案。

而对于实际运行和调试工作中遇到的门杆漏汽系统引起的其他问题未见文献介绍。

本文在此方面展开了讨论，为大型火力发电机组门杆漏汽系统的安全运行及合理设计提供借鉴。

1门杆漏汽简介汽轮机门杆漏汽包括高压、再热主汽门门杆漏汽，高压、再热调节门门杆漏汽；对于设计有补汽阀的机组，还包括补汽阀门杆漏汽。

为保证阀杆自由活动无卡涩，阀杆与套筒之间有一定的间隙，为防止蒸汽通过间隙泄漏，需要一定的密封结构[5-6]。

门杆结构分为3个压力部分：蒸汽腔室、漏汽腔室（门杆漏汽接口）和空气侧。

1000MW超超临界汽轮机TSI安装与调试摘要：汽轮机的安全监视装置（TSI）是汽轮发电机组安全高效运行的可靠保证，本文以实际案例阐述1000MW超超临界汽轮机TSI的构成和作用、安装与调试。

关键字：汽轮机；TS；安装调试；Epro；A6500-SR一、TSI系统概述汽轮机的安全监视装置（TSI）是保证汽轮发电机组安全高效运行的重要装置，连续的监测汽轮机的各项重要参数，包括转速、偏心、胀差、轴向位移、轴振、瓦振等，帮助运行人员判明汽轮机故障，并在这些故障引起严重损坏前跳闸汽轮机，保证机组安全。

并且可以在线诊断，帮助维护检修人员分析汽轮机可能的故障，帮助提出汽轮机预测维修方案，减少维修时间，提高汽轮机的可用率。

二、TSI系统硬件及软件介绍1.该1000MW超超临界汽轮机的TSI系统硬件（1）Epro传感器和前置器Epro传感器，包含电涡流传感器，电动式传感器、磁阻式传感器等等。

前置器与电涡流传感器配套使用，其包含专用的高频振荡器、跟随器、放大器、检波器和滤波器，TSI机柜为其提供24VDC供电电源，输出直流电压为间隙电压，反映转子到探头的距离远近。

（2）A6500-SR系统框架及其模块该1000MW超超临界汽轮机的安全监视装置配套的TSI主要由美国EMERSON 公司的CSI6500 ATG监视系统组成，如图1所示。

图1主机TSI机柜图通用型监测模块A6500-UM，与其它CSI-A6500-ATG监测模块配合使用时，可形成一个完整的API-670机械保护监测系统，用于监测偏心、胀差、轴向位移、轴振、瓦振、零转速、键相等等。

通讯模块A6500-CC，能够读取CSIA6500-ATG所有模块的参数，并通过ModBus-TCP/IP或ModBus-RTU（串行）将其输出，可以组态成冗余通讯模式。

热膨胀监视仪表DF9032，用于监测汽缸的热膨胀，即绝对膨胀。

CSI 6300 SIS 数字超速保护系统包含3个保护监测器和1个背板和机架。

矸石热电厂汽轮机大修技术要求一、重点大修项目1、汽轮机前汽封漏汽严重；更换前汽封2、主推力瓦2#瓦块超温处理；3、汽缸结合面漏汽处理；4、三抽对外供汽安全阀漏汽处理；5、2#调速器阀座漏汽；6、机头及油系统渗油。

二、标准大修项目1 汽缸检修1－1拆卸化妆板及保温层。

1－2拆卸汽缸导汽管法兰螺栓，拆卸汽缸结合面螺栓。

1－3认真仔细检查起重工具，确认无问题后吊起上部。

1－4翻转上汽缸，将汽缸洼窝和结合面清扫干净，全面检查上下汽缸及喷嘴有无裂纹、冲刷、损伤，修刮汽缸结合面，保证汽缸不漏汽。

1－5检修所有汽缸螺栓，有缺陷应更换。

所有汽缸螺栓进行硬度检测，不合格的进行更换。

1－6检修机组汽缸前后猫爪滑销、前后座架压板等所有滑销系统。

1－7检修调节汽阀装置各部件有无裂纹、磨损情况，测量调整各部间隙，对磨损较重的调节阀予以处理。

1－8汽缸各部检修后回装，坚固螺栓上下缸体及保温。

2 汽封检修2－1拆卸所有高低压汽封块及隔板汽封。

2－2用细砂布全面清扫汽封体及洼窝。

2－3更换所有高低压汽封及隔板汽封。

2－4测量调整上下汽缸汽封间隙，做好记录。

2－5测量调整各个汽封块之间接头间隙和水平结合面接头间隙。

2－6汽封环安装后灵活无卡涩。

2－7直接用转子检查汽封的洼窝中心，允许偏差值为小于0.05mm。

3 转子检修3－1吊转子前测量原始数据、推力间隙、阻汽片间隙、测轴弯曲、轴颈幌度、转子水平状态、轮盘及推力盘瓢偏。

3－2全面检查吊转子专用工具，确认无问题后，平稳吊出转子。

3－3测量与调整各部通流部分间隙。

3－4检查叶片的结垢与覆环腐蚀、损伤情况，若有损失应进行修理。

3－5用金属擦伤方法检查叶片、叶根是否有裂纹，做好记录，并加以必要的处理。

3－6检查叶轮、轴颈、推力盘有无裂纹、损伤等情况，并加以必要的处理。

3－7检查主辅对轮的磨损、振动及裂纹等情况。

3－8测量与调整轴颈高度和转子的对轮中心。

4 隔板检修4－1检查测量所有隔板阻汽片间隙，调整阻汽片间隙，以降低机组发电汽耗率。

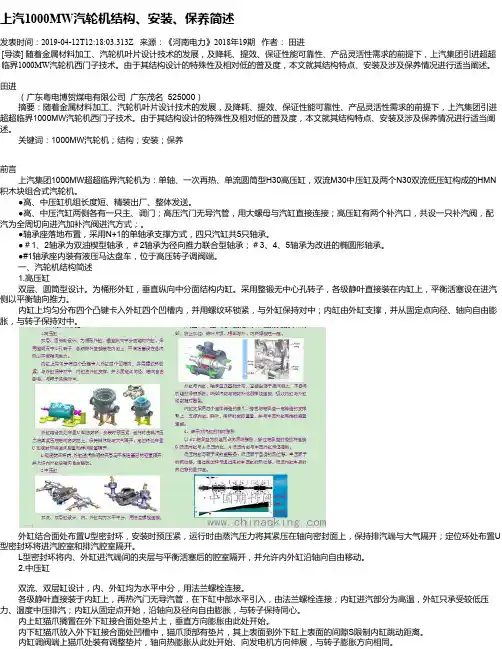

上汽1000MW汽轮机结构、安装、保养简述发表时间：2019-04-12T12:18:03.313Z 来源：《河南电力》2018年19期作者：田进[导读] 随着金属材料加工、汽轮机叶片设计技术的发展，及降耗、提效、保证性能可靠性、产品灵活性需求的前提下，上汽集团引进超超临界1000MW汽轮机西门子技术。

由于其结构设计的特殊性及相对低的普及度，本文就其结构特点、安装及涉及保养情况进行适当阐述。

田进（广东粤电博贺煤电有限公司广东茂名 525000）摘要：随着金属材料加工、汽轮机叶片设计技术的发展，及降耗、提效、保证性能可靠性、产品灵活性需求的前提下，上汽集团引进超超临界1000MW汽轮机西门子技术。

由于其结构设计的特殊性及相对低的普及度，本文就其结构特点、安装及涉及保养情况进行适当阐述。

关键词：1000MW汽轮机；结构；安装；保养前言上汽集团1000MW超超临界汽轮机为：单轴、一次再热、单流圆筒型H30高压缸，双流M30中压缸及两个N30双流低压缸构成的HMN 积木块组合式汽轮机。

●高、中压缸机组长度短、精装出厂、整体发送。

●高、中压汽缸两侧各有一只主、调门；高压汽门无导汽管，用大螺母与汽缸直接连接；高压缸有两个补汽口，共设一只补汽阀，配汽为全周切向进汽加补汽阀进汽方式；。

●轴承座落地布置，采用N+1的单轴承支撑方式，四只汽缸共5只轴承。

●＃1、2轴承为双油楔型轴承，＃2轴承为径向推力联合型轴承；＃3、4、5轴承为改进的椭圆形轴承。

●#1轴承座内装有液压马达盘车，位于高压转子调阀端。

一、汽轮机结构简述1.高压缸双层、圆筒型设计。

为桶形外缸，垂直纵向中分面结构内缸。

采用整锻无中心孔转子，各级静叶直接装在内缸上，平衡活塞设在进汽侧以平衡轴向推力。

内缸上均匀分布四个凸键卡入外缸四个凹槽内，并用螺纹环锁紧，与外缸保持对中；内缸由外缸支撑，并从固定点向径、轴向自由膨胀，与转子保持对中。

外缸结合面处布置U型密封环，安装时预压紧，运行时由蒸汽压力将其紧压在轴向密封面上，保持排汽端与大气隔开；定位环处布置U 型密封环将进汽腔室和排汽腔室隔开。
