(完整)上汽600MW超临界汽轮机DEH说明书

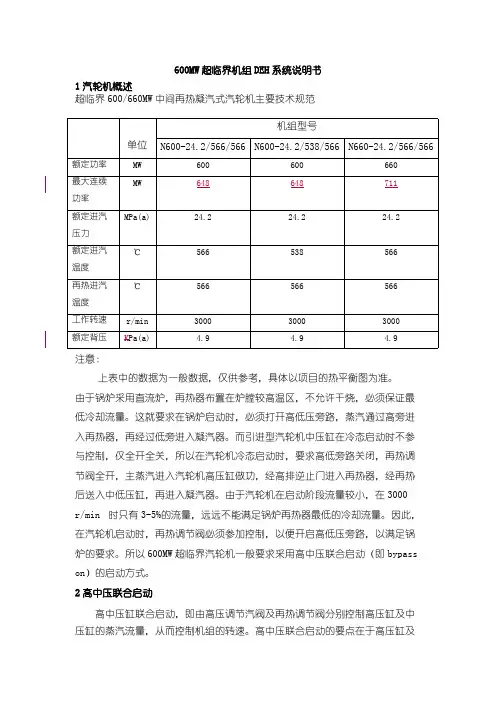

600MW超临界机组DEH系统说明书1汽轮机概述超临界600/660MW中间再热凝汽式汽轮机主要技术规范机组型号单位N600-24.2/566/566N600-24.2/538/566N660-24.2/566/566额定功率MW600600660最大连续MW648648711功率额定进汽MPa(a)24.224.224.2压力额定进汽℃566538566温度再热进汽℃566566566温度工作转速r/min300030003000额定背压K Pa(a) 4.9 4.9 4.9注意：上表中的数据为一般数据，仅供参考，具体以项目的热平衡图为准。

由于锅炉采用直流炉，再热器布置在炉膛较高温区，不允许干烧，必须保证最低冷却流量。

这就要求在锅炉启动时，必须打开高低压旁路，蒸汽通过高旁进入再热器，再经过低旁进入凝汽器。

而引进型汽轮机中压缸在冷态启动时不参与控制，仅全开全关，所以在汽轮机冷态启动时，要求高低旁路关闭，再热调节阀全开，主蒸汽进入汽轮机高压缸做功，经高排逆止门进入再热器，经再热后送入中低压缸，再进入凝汽器。

由于汽轮机在启动阶段流量较小，在3000r/min 时只有3-5%的流量，远远不能满足锅炉再热器最低的冷却流量。

因此，在汽轮机启动时，再热调节阀必须参加控制，以便开启高低压旁路，以满足锅炉的要求。

所以600MW超临界汽轮机一般要求采用高中压联合启动（即bypass on）的启动方式。

2高中压联合启动高中压缸联合启动，即由高压调节汽阀及再热调节阀分别控制高压缸及中压缸的蒸汽流量，从而控制机组的转速。

高中压联合启动的要点在于高压缸及中低压缸的流量分配。

启动过程如下：2.1 盘车（启动前的要求）2.1.1主蒸汽和再热蒸汽要有56℃以上的过热度。

2.1.2 高压内缸下半第一级金属温度和中压缸第一级持环下半金属温度，大于204 ℃时，汽轮机采用热态启动模式，小于204℃时，汽轮机采用冷态启动模式，启动参数见图“主汽门前启动蒸汽参数”，及“热态起启动的建议”中规定。
