频谱分析是观察和测量信号幅度和信号失真的一种快速方法，其显示结果可以直观反映出输入信号的傅立叶变换的幅度。
信号频域分析的测量范围极其宽广，超过140dB，这使得频谱分析仪成为适合现代通信和微波领域的多用途仪器。
频谱分析实质上是考察给定信号源，天线，或信号分配系统的幅度与频率的关系，这种分析能给出有关信号的重要信息，如稳定度，失真，幅度以及调制的类型和质量。
利用这些信息，可以进行电路或系统的调试，以提高效率或验证在所需要的信息发射和不需要的信号发射方面是否符合不断涌现的各种规章条例。
现代频谱分析仪已经得到许多综合利用，从研究开发到生产制造，到现场维护。
新型频谱分析仪已经改名叫信号分析仪，已经成为具有重要价值的实验室仪器，能够快速观察大的频谱宽度，然后迅速移近放大来观察信号细节已受到工程师的高度重视。
在制造领域，测量速度结合通过计算机来存取数据的能力，可以快速，精确和重复地完成一些极其复杂的测量。
有两种技术方法可完成信号频域测量（统称为频谱分析）。
1．FFT分析仪用数值计算的方法处理一定时间周期的信号，可提供频率；幅度和相位信息。
这种仪器同样能分析周期和非周期信号。
FFT 的特点是速度快；精度高，但其分析频率带宽受ADC采样速率限制，适合分析窄带宽信号。
2．扫频式频谱分析仪可分析稳定和周期变化信号，可提供信号幅度和频率信息，适合于宽频带快速扫描测试。

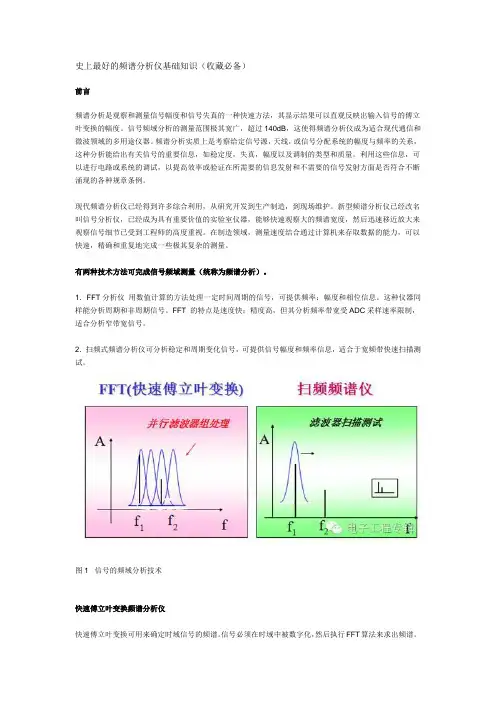

v1.0 可编辑可修改图1 信号的频域分析技术快速傅立叶变换频谱分析仪快速傅立叶变换可用来确定时域信号的频谱。
信号必须在时域中被数字化，然后执行FFT算法来求出频谱。
一般FFT分析仪的结构是：输入信号首先通过一个可变衰减器，以提供不同的测量范围，然后信号经过低通滤波器，除去处于仪器频率范围之外的不希望的高频分量，再对波形进行取样即模拟到数字转换，转换为数字形式后，用微处理器（或其他数字电路如FPGA,DSP）接收取样波形，利用FFT计算波形的频谱，并将结果记录和显示在屏幕上。
频谱仪的一般常识1)输入频率范围指频谱仪能够正常工作的最大频率区间，以HZ表示该范围的上限和下限，由扫描本振的频率范围决定。
现代频谱仪的频率范围通常可从低频段至射频段，甚至微波段，如1KHz～4GHz。
这里的频率是指中心频率，即位于显示频谱宽度中心的频率。
(2)分辨力带宽指分辨频谱中两个相邻分量之间的最小谱线间隔，单位是HZ。
它表示频谱仪能够把两个彼此靠得很近的等幅信号在规定低点处分辨开来的能力。
在频谱仪屏幕上看到的被测信号的谱线实际是一个窄带滤波器的动态幅频特性图形(类似钟形曲线)，因此，分辨力取决于这个幅频生的带宽。
定义这个窄带滤波器幅频特性的3dB带宽为频谱仪的分辨力带宽。
(3)灵敏度指在给定分辨力带宽、显示方式和其他影响因素下，频谱仪显示最小信号电平的能力，以dBm、dBu、dBv、V等单位表示。
超外差频谱仪的灵敏度取决于仪器的内噪声。
当测量小信号时，信号谱线是显示在噪声频谱之上的。
为了易于从噪声频谱中看清楚信号谱线，一般信号电平应比内部噪声电平高10dB。
另处，灵敏度还与扫频速度有关，扫频速度赶快，动态幅频特性峰值越低，导致灵敏度越低，并产生幅值差。
(4)动态范围指能以规定的准确度测量同时出现在输入端的两个信号之间的最大差值。
动态范围的上限爱到非线性失真的制约。
频谱仪的幅值显示方式有两种：线性的对数。
对数显示的优点是在有限的屏幕有效的高度范围内，可获得较大的动态范围。
频谱仪的动态范围一般在60dB以上，有时甚至达到100dB以上。
(5)频率扫描宽度(Span)另有分析谱宽、扫宽、频率量程、频谱跨度等不同叫法。
通常指频谱仪显示屏幕最左和最右垂直刻度线内所能显示的响应信号的频率范围(频谱宽度)。
根据测试需要自动调节，或人为设置。
扫描宽度表示频谱仪在一次测量(也即一次频率扫描)过程中所显示的频率范围，可以小于或等于输入频率范围。
频谱宽度通常又分为三种模式。
①全扫频频谱仪一次扫描它的有效频率范围。
2023-11-10contents •频谱分析仪基础知识•频谱分析仪操作方法•频谱分析仪高级应用•频谱分析仪维护与保养•常见问题及解决方案•实际应用案例分享目录频谱分析仪基础知识频谱分析仪简介频谱分析仪是一种用于测量信号频率、幅度和相位等参数的电子测试仪器。
它能够将输入信号按照频率进行分解，并测量每个频率分量的幅度和相位等信息。
频谱分析仪广泛应用于雷达、通信、电子对抗、电子侦察等领域。
频谱分析仪的工作原理将输入信号通过混频器与本振信号进行混频，得到一系列中频信号，再经过中放和检波等处理后得到频域数据。
通过FFT技术对中频信号进行处理，得到频域数据，从而得到输入信号的频率、幅度和相位等信息。
频谱分析仪通常采用快速傅里叶变换（FFT）技术对输入信号进行频谱分析。
频谱分析仪的种类和用途频谱分析仪按照工作原理可以分为实时频谱分析仪和扫频式频谱分析仪等。
实时频谱分析仪可以实时监测信号的变化，适用于雷达、通信等领域的信号监测和分析。
扫频式频谱分析仪可以对一定范围内的频率进行扫描测量，适用于电子对抗、电子侦察等领域。
频谱分析仪操作方法连接设备030201启动频谱分析仪调整设置选择测量模式根据测试需求，设置合适的扫描范围、分辨率带宽等参数。
设置扫描参数设置显示参数观察实时数据在显示器上观察实时测量数据，记录需要的数据。
开始测量按下测量按钮，开始进行信号测量。
分析数据根据测量结果，进行分析和计算，得出结论。
记录和分析数据频谱分析仪高级应用频率范围分辨率带宽设置频率范围和分辨率带宽信号质量信号稳定性观察信号的质量和稳定性频率分析对信号进行频率分析，包括频率成分、谐波分量、调制频率等参数的测量和分析。
模式识别通过对信号的特征提取和模式识别，对信号进行分类和鉴别，对于未知信号，可以通过模式识别技术进行信号源的判断和识别。
进行频率分析和模式识别频谱分析仪维护与保养清洁和保养内部部件检查和更换部件检查射频系统检查机械部件检查光学系统03避免极端温度存储和运输注意事项01存储环境02运输防护常见问题及解决方案如何解决无法启动的问题？电源故障检查电源插头是否牢固连接在电源插座上，确保电源线不损坏。
频谱分析仪培训标题：频谱分析仪培训引言频谱分析仪是一种用于信号分析和频谱测量的电子测试设备，广泛应用于无线通信、电子工程、雷达系统等领域。
为了提高工程师和技术人员在实际工作中的频谱分析仪操作技能，本培训旨在提供全面、系统的频谱分析仪知识，帮助学员熟练掌握频谱分析仪的使用方法和技巧。
第一章：频谱分析仪的基本原理1.1 频谱分析仪的定义频谱分析仪是一种用于测量和分析电磁波频谱特性的电子测试设备，能够显示信号的幅度、频率、相位等参数。
1.2 频谱分析仪的工作原理频谱分析仪通过接收输入信号，对其进行频率分析，并将分析结果以图形或数据形式显示出来。
其核心部分包括：射频前端、本振、混频器、滤波器、检波器、显示单元等。
第二章：频谱分析仪的操作与使用2.1 频谱分析仪的硬件连接（1）连接射频电缆：将待测信号通过射频电缆连接至频谱分析仪的输入端口。
（2）连接外部设备：如计算机、打印机等，以便于数据传输和结果打印。
2.2 频谱分析仪的软件设置（3）设置中心频率：根据待测信号的频率范围，设置合适的中心频率。
（4）设置分辨率带宽：选择合适的分辨率带宽，以获得所需的频谱分辨率。
（5）设置参考电平：根据待测信号的幅度，设置合适的参考电平。
2.3 频谱分析仪的测量与数据分析（6）进行频谱测量：启动频谱分析仪，对输入信号进行测量。
（7）分析测量结果：观察频谱分析仪显示的频谱图，分析信号的幅度、频率、相位等参数。
第三章：频谱分析仪的应用实例3.1 无线通信系统测试利用频谱分析仪对无线通信系统的信号进行测试，分析信号的频率、幅度、调制方式等参数，以确保通信系统的正常运行。
3.2 雷达系统测试利用频谱分析仪对雷达系统的发射和接收信号进行测试，分析信号的频率、幅度、相位等参数，以评估雷达系统的性能。
3.3 电子设备干扰分析利用频谱分析仪对电子设备产生的干扰信号进行测试，分析干扰信号的频率、幅度等参数，以找出干扰源并进行整改。
第四章：频谱分析仪的维护与保养4.1 保持设备清洁：定期清洁频谱分析仪的外壳和接口，防止灰尘和污垢影响设备性能。
频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。
二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频，得到中频信号，再经过中频放大器放大后送入检波器进行解调，最后通过显示器将频率谱显示出来。
三、频谱分析仪主要技术指标1、频率范围：指频谱分析仪能够测量的频率范围。
2、分辨率带宽：指能够分辨出的最小频率间隔。
3、扫描时间：指从低频到高频一次扫描所需的时间。
4、灵敏度：指能够检测到的最小信号幅度。
5、非线性失真：指由于仪器内部非线性元件所引起的信号失真。
6、动态范围：指能够同时测量到的最大和最小信号幅度。
7、抗干扰能力：指仪器对外部干扰信号的抵抗能力。
四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常，如发现异常应立即停止使用。
2、避免在强电磁场中使用，以免影响测量结果。
3、使用过程中应注意避免信号源与仪器之间的干扰。
4、使用完毕后应关闭仪器，并妥善保管。
五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
在使用频谱分析仪时，应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。
了解频谱分析仪的工作原理及主要技术指标，对于正确使用它进行测量和调试具有重要意义。
随着科技的快速发展，频谱分析在电子、通信、航空航天等领域的应用越来越广泛。
频谱分析仪作为频谱分析的核心工具，在科研和工业生产中发挥了重要的作用。
本文将介绍频谱分析原理、频谱分析仪使用技巧，以及如何根据输入的关键词和内容撰写文章。
频谱分析是指将信号分解成不同频率的正弦波成分，并分析这些成分的幅度、相位、频率等特性的一种方法。
频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。
频谱分析基于傅里叶变换原理，将信号从时域转换到频域。
通过将信号分解成不同频率的正弦波成分，并测量各成分的幅度和相位，可以揭示信号在频率域中的特征。
频谱分析仪主要由输入信号调理器、频率转换器和信号处理器组成。
输入信号调理器用于将输入信号调整为适合测量的电平，频率转换器将输入信号转换为不同频率的成分，信号处理器对转换后的信号进行测量和显示。
频谱分析仪主要分为台式和便携式两种类型，具有宽频带、高灵敏度、高分辨率等特点。
频谱分析仪的工作原理是将输入信号通过低噪声放大器进行放大，然后通过带通滤波器将信号中不同频率的成分分离出来，再经过模数转换器将模拟信号转换为数字信号，最后通过快速傅里叶变换（FFT）将信号从时域转换到频域。
使用频谱分析仪时，首先需要将待测信号接入输入端口，并根据测试需求选择适当的频率范围和分辨率。
调整仪器设置后，可以开始进行测量。
使用频谱分析仪时需注意以下几点：本文1）选择合适的测试带宽，以避免信号混叠和失真；（2）正确设置仪器参数，如中频带宽、视频带宽等；（3）合理选择扫描速度，以平衡测试精度和测试时间；（4）在测试过程中要保持测试环境的稳定，避免外界干扰。
本文1）连续波信号：连续波信号是一种具有恒定频率和振幅的信号。
通过对连续波信号进行频谱分析，可以获得信号频率和幅度分布。
在进行连续波信号测试时，需要注意信号源的稳定性，以及测试系统的噪声水平。
本文2）脉冲信号：脉冲信号是一种瞬时出现、具有特定波形和参数的信号。
通过对脉冲信号进行频谱分析，可以获得信号的能量分布。
在进行脉冲信号测试时，需要注意信号的脉冲宽度、重复频率和占空比等因素。
本文3）调制信号：调制信号是一种经过调制的载波信号，具有特定的调制方式和调制参数。
通过对调制信号进行频谱分析，可以获得信号的调制方式和调制质量。
在进行调制信号测试时，需要注意信号的调制方式和调制参数的选择。
本文1）谐波干扰：谐波干扰是指一系列正弦波的整数倍频率出现在信号中的干扰。
这种干扰通常会导致电压波动、设备过热和电路损坏等问题。
排除谐波干扰的方法包括采用无源滤波器、有源滤波器或隔离变压器等设备来减少谐波分量。
本文2）电磁干扰：电磁干扰是指由电磁场引起的无用辐射和感应电流。
这种干扰可能导致通信中断、数据丢失或设备损坏等问题。
排除电磁干扰的方法包括采用屏蔽材料、滤波器或接地措施等来减少电磁干扰的影响。
频谱分析仪的基本原理是将信号分解成不同频率的正弦波，然后测量每个正弦波的幅度和相位。
一般来说，频谱分析仪由以下几部分组成：输入信号处理单元是频谱分析仪的第一部分，它包括一个低噪声放大器（LNA）和一个滤波器。
低噪声放大器用于放大输入信号，滤波器用于滤除噪声，以减小信号中的干扰。
混频器是频谱分析仪的核心部分，它将输入信号与本地振荡器（LO）产生的信号进行混频。
混频器的输出是输入信号和本地振荡器信号的频率差，这个频率差被称为中频（IF）。
中频信号的幅度和相位可以用来确定输入信号的频率和幅度。
中频放大器和滤波器用于进一步放大和滤波中频信号，以提高测量的精度和分辨率。
检波器将中频信号转换为直流信号，计数器则用于测量直流信号的幅度。
通过测量不同频率下的幅度，可以得到输入信号的频率分布。
随着技术的不断发展，频谱分析仪已经经历了多个阶段的发展。
以下是其中的几个阶段：早期的频谱分析仪是基于模拟技术制造的高端设备，它们通常采用电子管、晶体管等电子元件制造。
这些设备可以进行宽带测量，但体积庞大、价格昂贵且维护困难。
随着数字技术的不断发展，模拟频谱分析仪逐渐被数字频谱分析仪所取代。
数字频谱分析仪采用数字化技术实现信号处理，具有更高的精度、更快的速度和更低的成本。
数字频谱分析仪的测量范围更宽，可以覆盖从低频到高频的全频段。
数字频谱分析仪还具有更好的可编程性和可扩展性，可以满足不同用户的需求。
软件定义无线电（SDR）和认知无线电（CR）软件定义无线电和认知无线电是近年来发展起来的新技术，它们可以大大提高无线通信系统的灵活性和可靠性。
这些技术使得频谱分析仪变得更加智能化和自适应化，可以根据不同的场景和需求自动调整工作模式和参数，实现更加智能化的频谱管理和利用。
随着5G时代的到来，对于频谱分析和利用的需求将更加迫切。
5G信号具有更高的频率、更高的带宽和更高的传输速率等特点，因此需要更高性能的频谱分析仪来进行信号分析和测试。
未来的频谱分析仪将更加注重高精度、高速度、宽频带和智能化等方面的研究和发展。
频谱分析仪是现代通信、电子和雷达等领域必不可少的测试仪器之一，其原理和发展与通信、电子等技术的发展密切相关。
随着数字化、智能化等新技术的不断涌现和应用，未来频谱分析仪的性能将得到进一步提高，应用领域也将更加广泛。
声音信号频谱分析在音频处理、语音识别和音乐信息检索等领域中扮演着重要的角色。
本文将介绍如何使用MATLAB来实现声音信号频谱分析仪。
MATLAB是一种科学计算软件，广泛应用于算法开发、数据可视化、数据分析以及数值计算等。
MATLAB的FFT（快速傅里叶变换）函数可以方便地进行频谱分析。
我们需要采集声音信号。
可以使用麦克风等音频设备进行采集，然后将采集到的模拟信号转换为数字信号，以便于后续处理。
将采集到的数字信号进行FFT变换，可以得到频谱图。
在MATLAB中，可以使用fft函数进行FFT变换。
通过观察频谱图，我们可以了解声音信号的频率成分和能量分布。
例如，我们可以计算各个频率成分的能量占比，以便于后续的特征提取和分类等操作。
在实际应用中，我们可以使用声音信号频谱分析仪来进行音乐分类、语音识别和音乐推荐等操作。
例如，我们可以将音乐分为古典音乐、流行音乐和摇滚音乐等不同类型，然后根据用户的喜好推荐相应的音乐。
本文介绍了基于MATLAB的声音信号频谱分析仪的实现方法，包括声音信号的采集、FFT变换、频谱图的分析和应用案例等。
通过使用MATLAB的FFT函数，我们可以方便地进行频谱分析，并提取出声音信号的特征。
声音信号频谱分析在音频处理、语音识别和音乐信息检索等领域中具有广泛的应用前景。
频谱分析仪通常由信号源、混频器、滤波器和显示单元组成。
其基本原理是将输入信号转换为频率可调的信号，通过混频器将其与本地振荡器信号混合，然后将混合后的信号通过滤波器进行滤波，最后将结果在显示单元上显示。
常规检查包括检查仪器外部是否有损坏，电缆是否正确连接，电源是否正常等。
应该定期清洁仪器表面和内部组件，以避免灰尘和污垢造成的故障。
本文1）显示屏不亮：首先检查显示屏是否正确连接，然后检查仪器是否正常开机。
如果问题仍然存在，请专业维修人员。
本文2）测量不准确：这可能是由于信号源或测量电路故障引起的。
检查信号源和测量电路是否正常工作，如果有需要，可以重新校准仪器。
本文3）按键不起作用：可能是由于按键损坏或电路故障引起的。
检查电路并更换损坏的按键。
随着科学技术的发展，对频谱分析仪的要求也越来越高，需要更高的精度和更高的灵敏度。
因此，未来频谱分析仪将继续提高其测量精度和灵敏度。
现在许多频谱分析仪都具有多种测量功能，未来频谱分析仪将继续增加更多的测量功能，并提高其多功能性。
例如，将能够测量信号的相位、调制和解调等参数。
数字化和智能化是未来频谱分析仪的重要发展趋势之一。
数字化可以大大提高频谱分析仪的测量精度和灵敏度，而智能化可以大大提高频谱分析仪的操作性和使用效率。
未来频谱分析仪将具有更强大的数据处理能力和更智能的操作界面，使用户能够更轻松地使用它。
频谱分析仪是一种非常有用的工具，可以用于各种领域的测量和测试。
了解其工作原理和维修方法，可以更好地使用它并保持其性能良好。
了解其发展趋势可以更好地了解市场动态并选择合适的仪器进行使用。
