频谱分析仪的使用流程1. 准备工作在使用频谱分析仪之前，需要进行一些准备工作，以确保设备的正常使用和测试的准确性。
•确保频谱分析仪已经连接好电源，并且开启了相应的开关。
•检查连接电缆是否牢固，并正确连接到被测试设备或信号源。
•如有需要，根据测试需求，选择合适的天线进行连接或调整。
2. 设定参数在开始测试之前，需要设定一些参数，以满足特定的测试需求。
以下是一些常见的参数设定：•中心频率：确定测试的中心频率，一般以赫兹（Hz）为单位。
•带宽：设定测试的频带宽度，用于限定测试的频率范围。
•采样率：确定在给定的带宽内进行频谱采样的速率，一般以赫兹为单位。
•分辨率带宽：控制分析仪在频域中分辨信号的精细度，较小的分辨率带宽可以获得更高的精确度，但会增加测试时间。
•反射损耗：如果测量无线电设备的发射功率，可以设定反射损耗来准确测量功率。
3. 进行测试设定完参数后，可以开始进行频谱分析仪的测试了。
以下是一些常用的测试步骤：1.启动频谱分析仪，并等待设备进行自检。
2.根据测试需求，设置相应的测量模式。
3.根据设备或信号源的要求，调整测试的频率范围。
4.开始测试，并观察频谱分析仪的显示结果。
5.如有需要，进行数据记录或保存。
4. 结果分析测试完成后，需要对测试结果进行分析，以获取有用的信息。
以下是一些常用的分析方法：•频谱图分析：观察频谱图，识别出频谱中的主要信号和噪声，分析它们的特点和属性。
•频率测量：利用频谱分析仪测量信号的准确频率，并进行频率误差分析。
•功率测量：通过观察频谱图中信号的强度，可以进行功率测量和功率误差分析。
•频谱占用分析：分析频谱中不同信号的占用情况，判断信号是否超出了规定的频带宽度。
5. 故障排除在测试过程中，可能会遇到各种各样的问题。
以下是一些常见的故障排除方法：•检查设备的连接是否正确，包括电源连接和信号连接。
•检查设备的参数设定是否合适，如果有需要，重新设定参数。
•检查设备是否受到其他无线电设备或环境干扰，尝试重新放置设备或更换测试位置。

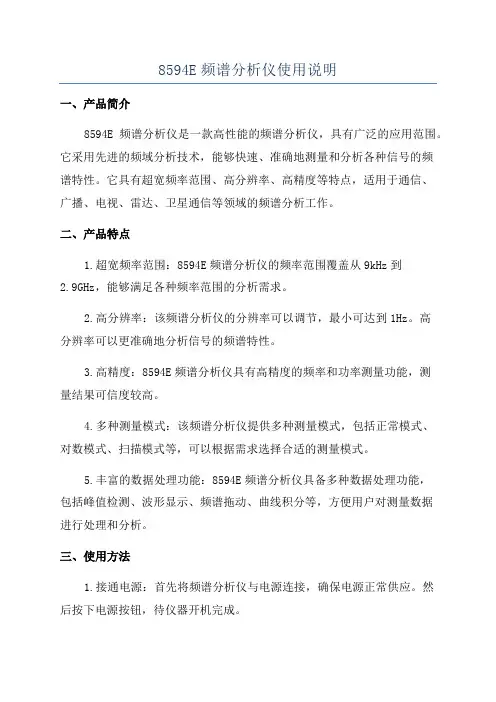

8594E频谱分析仪使用说明一、产品简介8594E频谱分析仪是一款高性能的频谱分析仪，具有广泛的应用范围。
它采用先进的频域分析技术，能够快速、准确地测量和分析各种信号的频谱特性。
它具有超宽频率范围、高分辨率、高精度等特点，适用于通信、广播、电视、雷达、卫星通信等领域的频谱分析工作。
二、产品特点1.超宽频率范围：8594E频谱分析仪的频率范围覆盖从9kHz到2.9GHz，能够满足各种频率范围的分析需求。
2.高分辨率：该频谱分析仪的分辨率可以调节，最小可达到1Hz。
高分辨率可以更准确地分析信号的频谱特性。
3.高精度：8594E频谱分析仪具有高精度的频率和功率测量功能，测量结果可信度较高。
4.多种测量模式：该频谱分析仪提供多种测量模式，包括正常模式、对数模式、扫描模式等，可以根据需求选择合适的测量模式。
5.丰富的数据处理功能：8594E频谱分析仪具备多种数据处理功能，包括峰值检测、波形显示、频谱拖动、曲线积分等，方便用户对测量数据进行处理和分析。
三、使用方法1.接通电源：首先将频谱分析仪与电源连接，确保电源正常供应。
然后按下电源按钮，待仪器开机完成。
2.设置测量参数：根据需要设置相应的测量参数，包括起始频率、终止频率、分辨率带宽等，可通过仪器面板上的设置按钮进行设置。
3.进行信号输入：将待测信号通过信号输入接口连接到频谱分析仪上，并确保连接稳定可靠。
4.开始测量：按下开始测量按钮，频谱分析仪将开始对输入信号进行频谱分析，并显示测量结果。
5.数据处理与分析：根据需要使用仪器提供的数据处理功能对测量结果进行处理和分析，包括峰值检测、波形显示、频谱拖动、曲线积分等。
四、注意事项1.在使用频谱分析仪之前，请仔细阅读产品说明书，并按照要求进行操作。
2.使用过程中应注意安全，禁止在潮湿、易燃、易爆环境下使用频谱分析仪。
3.频谱分析仪为精密仪器，使用时应避免剧烈震动和碰撞。
4.使用过程中应注意保持仪器的清洁，避免灰尘和污物进入仪器内部。
,按他对应屏幕右侧的键盘此时屏幕会进入校准画面，如图就可以自动校准了。
按进入更多进入更多按进入更多进入更多进入更多进入更多平滑和直观，可以进行设置。
通过简单的步骤就能实现。
其中第三项就是检波方式，这是按右边的数字键进入另一个对话框，如下图其中第五项Average会对这些波形以平均值的方式表现处理，按就选择了这个方式，这时就可以得到一个干净的波形图因为我们是以频谱仪内置的信号源做为参考，所以我们知道我，中心频率就选择20M，我们先按+ + ，我们就把频率选在+ + +了，如下图到自动扫频的功能。
按会出现上图，其中第七项有一个按就会进行自动扫频了，得到下图，当我们得到想要的波形时，我们需要查看频谱的最大值，就可以把当前波形上的功率最大点找出来，找出来后也可以用旋钮2，我们也可以按这时如图第一项为选择标识点，按一次通过第二项按来打开或关闭选择的标识点，如下图个标识点，可以通过旋钮来选择自己需要的点。
按Clear All,把所有marker消除.再按按,第四项是来打开两个标识点的功率和频率的差值。
在上图位置按找到两个需要的标识点，此时在屏幕上就会显示这两个点的频率差和功率差。
如下图测试谐波按功能键，按打开谐波测试功能。
按选择测试谐波数量，通过旋钮来改变。
这次就打开次谐波。
按，这样就能看到里面的菜单，这里可以进行模板的设置。
此时按进入设置画面，里面有些参数说明一下，显示只个频率段，但是实际写完这返回上一个画面后,选择。
然后按打开Show在图中橙色线就是刚才设定的频谱发射模板,红色线显示峰值键,把Ref Power改为CHN,那麽红色线显示的就是通道功率Channel Power了.因为我们输把频率选到20MHz按进入设置，和模板设置相似，设置好后按，按然后按按退回频谱画面.请注意,这时频谱画面是停止扫描的,要按右上角的，按再按口就是刚才设定的邻信道范围.，按, .输入20MHzCAL OUT 信号.把中心频率设定为20MHz,Span为。
频谱分析仪操作规程
《频谱分析仪操作规程》
一、设备准备
1. 确保频谱分析仪正常供电，连接到合适的电源插座。
2. 检查仪器连接线是否完好，无损坏或断裂。
3. 确认频谱分析仪所连接的天线或信号源是否准备就绪。
二、启动设备
1. 打开频谱分析仪电源开关，等待设备自检完成。
2. 根据需要调整仪器的时间和日期设置。
三、选择工作模式
1. 根据实际需求选择频谱分析仪的工作模式，如扫描模式、跟踪模式等。
2. 设置频率范围和分辨率带宽，以适应需要分析的信号类型和频率范围。
四、信号捕获
1. 确定信号源的输出频率范围，并将频谱分析仪的中心频率设置为相应范围内的中心频率。
2. 调整仪器的参考电平和分辨率带宽，保证信号的清晰度和稳定性。
五、数据分析
1. 根据需要选择相应的数据处理方法，如峰值搜索、信噪比分析等。
2. 通过频谱分析仪显示屏或连接到电脑上的软件进行数据分析和结果查看。
六、设备关闭
1. 结束使用频谱分析仪后，先关闭信号源或天线连接，然后关闭频谱分析仪电源开关。
2. 将设备连接线插头从电源插座上拔出。
七、设备维护
1. 定期对频谱分析仪进行清洁和保养，保持设备的外观整洁和内部通风畅通。
2. 注意防潮、防尘和防震，避免设备受到不必要的损坏。
以上就是频谱分析仪的基本操作规程，希望用户在实际使用中能够按照规程要求正确操作设备，确保数据采集和分析的准确性和可靠性。
AT5011频谱分析仪使用方法1、目的介绍频谱分析仪的性能和正确操作、使用方法。
2、适用型号AT50113、功能3.1 观察无线电波频谱；3.2 测试频谱信号场强（dBm）；4、特点4.1本机相对较简单，220V交流电源工作，若因工程需要，可另配一UPS电源；4.2 频谱信号场强读数为模拟方式，按照频谱对应的刻度进行读数；4.3 本机带有信号跟踪源；5、应用5.1 观察GSM载频信号频谱，并进行分析；5.2 观察CDMA信号频谱，并进行分析；5.3 测试GSM载频或CDMA信号强度（dBm）；5.4 根据频谱判断系统是否发生自激；5.5 可以利用本机带有的信号跟踪源测试系统隔离度；6、应用场合6.1 站点勘测；6.2 设备调试；6.3 开通测试；6.4 系统维护；7、其它说明7.1 本仪器测试频率范围：0.15MHz~1050MHz7.2 在测试直放站输出功率时，为保护仪器，在仪器输入端应加入一30dB/25W衰减器。
7.3 仪器校准7.3.1 仪器校准之前，将各输入衰减器不衰减，仪器校准之前至少60分钟时间预热，将视频滤波器VIDEO FILTER置于断OFF，带宽BAND WIDTH置于400KHz，扫频宽度SCAN WIDTH在2MHz/格。
7.3.2仪器校准需准备一信号发生器，输出信号电平为-27dBm±0.2dB(10mV)的射频信号接至频谱仪输入端，信号频率2MHz~250MHz之间，调节中心频率到信号频率上；7.3.3垂直校准：●屏幕上出现一根-27dBm单谱线，调节“Y位置”，将频谱线峰顶调到最上刻线位置，注意：所有输入衰减都不衰减；●调节信号源使其输出电平在-27dBm~-77dBm之间，调节“Y幅度”控制使频谱线峰在屏幕上变动5格；●输入衰减器在-27dBm电平上进行测试，将输入衰减器打上每10dB谱线在屏幕上观察到移下，每次10dB增加移下刻线1格，全部衰减都加上时误差不应超出±1dB。
频谱分析仪的原理操作应用1. 介绍频谱分析仪是一种常用的电子测试仪器，用于分析信号的频谱特征。
本文将介绍频谱分析仪的原理、操作和应用。
2. 频谱分析仪的原理频谱分析仪基于傅里叶变换原理，将信号从时域转换为频域，通过显示信号在不同频率下的幅度和相位信息，实现对信号频谱特性的分析。
2.1 傅里叶变换傅里叶变换是将一个信号从时域转换为频域的数学工具。
它将一个连续或离散的时域信号分解成不同频率分量的叠加，得到信号在频域上的表示。
2.2 快速傅里叶变换快速傅里叶变换（FFT）是一种快速计算离散傅里叶变换（DFT）的算法。
它通过降低计算复杂度，提高计算速度，广泛应用于频谱分析仪中。
3. 频谱分析仪的操作频谱分析仪的操作步骤如下：1.连接信号源：将待分析的信号源与频谱分析仪进行连接，确保接口连接正确。
2.设置参数：根据需要设置频谱分析仪的参数，包括采样率、带宽、中心频率等。
3.选择窗函数：窗函数用于减小信号频谱泄露和谱线扩展的影响，根据需要选择合适的窗函数。
4.启动分析：启动频谱分析仪，开始对信号进行频谱分析。
5.分析结果显示：频谱分析仪会将信号的频谱特征以图表的形式显示出来，包括幅度谱、相位谱等。
4. 频谱分析仪的应用频谱分析仪在各个领域都有广泛的应用，以下是几个常见的应用场景：4.1 通信领域在通信领域，频谱分析仪用于对通信信号进行分析和测试，包括调制解调、频谱占用等方面的研究。
4.2 音频领域在音频领域，频谱分析仪用于音频信号的分析和处理，可以用于音乐制作、音频调试等方面。
4.3 无线电领域在无线电领域，频谱分析仪用于无线电信号的分析和监测，可以用于无线电频段的占用情况、频率干扰等方面的研究。
4.4 电力领域在电力领域，频谱分析仪用于电力系统的故障检测和干扰分析，可以帮助发现电力设备的故障和电磁干扰源。
5. 总结本文介绍了频谱分析仪的原理、操作和应用。
频谱分析仪通过傅里叶变换将信号从时域转换为频域，并显示信号在不同频率下的幅度和相位信息，实现对信号频谱特性的分析。

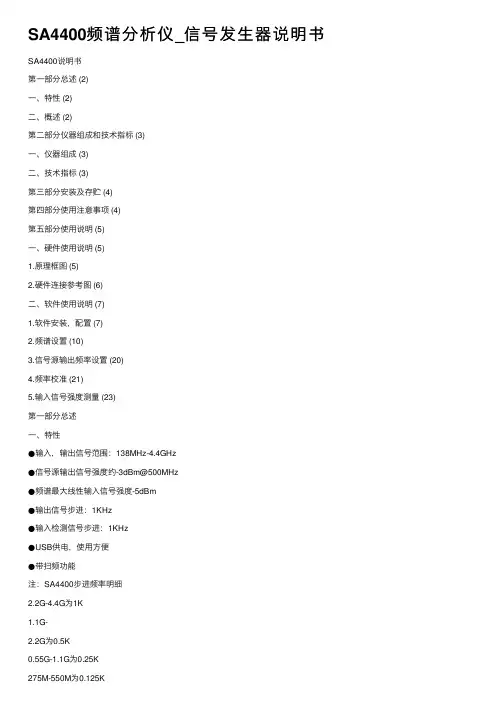

SA4400频谱分析仪_信号发⽣器说明书SA4400说明书第⼀部分总述 (2)⼀、特性 (2)⼆、概述 (2)第⼆部分仪器组成和技术指标 (3)⼀、仪器组成 (3)⼆、技术指标 (3)第三部分安装及存贮 (4)第四部分使⽤注意事项 (4)第五部分使⽤说明 (5)⼀、硬件使⽤说明 (5)1.原理框图 (5)2.硬件连接参考图 (6)⼆、软件使⽤说明 (7)1.软件安装，配置 (7)2.频谱设置 (10)3.信号源输出频率设置 (20)4.频率校准 (21)5.输⼊信号强度测量 (23)第⼀部分总述⼀、特性●输⼊，输出信号范围：138MHz-4.4GHz●信号源输出信号强度约-3dBm@500MHz●频谱最⼤线性输⼊信号强度-5dBm●输出信号步进：1KHz●输⼊检测信号步进：1KHz●USB供电，使⽤⽅便●带扫频功能注：SA4400步进频率明细2.2G-4.4G为1K1.1G-2.2G为0.5K0.55G-1.1G为0.25K275M-550M为0.125K138M-275M为0.0625K⼆、概述SA4400简易信号源，简易频谱。
可作宽带信号源、宽带扫频信号源、宽带简易频谱使⽤，配合噪⾳源可做跟踪源，可测量滤波器、天线等器件的参数。
体积⼩巧，使⽤⽅便。
第⼆部分仪器组成和技术指标⼀、仪器组成●主机1台●USB连接线1条●SMA线2根●SMA天线1条⼆、技术指标●输⼊输出频率范围：138MHz-4.4GHz●输⼊输出频率步进：1kHz●输出信号强度：************●动态范围：75dB●中频带宽：250kHz●频率稳定度：3PPM/年●外形尺⼨:L*W*H=120*65*25(以实物为准)●重量:250g(以实物为准)●⼯作温度:0℃到+45℃注意：所有端⼝最⼤承受功率：10dBm(切勿超过该功率，否则导致检测器件损坏，需要返⼚维修)，如果需要输⼊超过10dBm 的功率，需要外加衰减器。
第三部分安装及存贮●USB供电，需要远离强辐射（⼤功率开关电源，⼤功率射频发射）场合。
频谱仪使用说明更新记录1.仪表用途及主要接口1.1仪表用途频谱仪，是频谱分析仪的一个简称。
它的作用是以图形的方式显示被测信号的频谱，幅度，频率。
我们通常使用频谱仪功能如下：看频段，测峰值或平均功率，RS信号功率，EVM，星座图。
1．主要安捷伦和R&S 罗德频谱仪安捷伦频谱仪R&S 罗德频谱仪1.2接口及连线注意：衰减器输入和输出不要接反，IN口接输入，out接频谱仪1.3使用注意事项1.)前端口必须要连接隔直头，防止直流冲击导致仪表损坏；2.)如果遇到突然停电。
必须立即拔下电源插头，防止突然来电时的不稳定电源，过大电流冲击导致仪表的电源模块出现损伤；3.)必须放置在一个稳定的平面上，严禁放置在椅子上测试。
测试时必须远离酒精，水杯，烙铁等危险物品；4.)端口严禁悬空连接重量超过250g的部件（如衰减器），严禁串接；5.)按下仪表面板按键时，注意用力适中，切勿用力过猛而损坏按键或导致按键使用寿命缩短；6.)使用仪表面板旋钮时，注意转速适中，切勿转速过快过猛而损坏旋钮或导致旋钮使用寿命缩短；旋钮固定螺丝松脱时，请及时紧固，以免影响使用7.) 禁止私自接U盘；2.仪表常用按键功能介绍1. 频率设置（仪表对应按键—FREQ Channel）此按键在信号源中唯一的作用为设置输出信号频率，在频谱仪中，默认设置为中心频点，也可以单独设置起始频点和终止频点，那样的话，带宽<SPAN>为固定默认值。
2. 带宽设置（仪表对应按键—SPAN X Scale）此按键在频谱仪中的作用为，当你设置了中心频点后，用此键来设置你的总带宽，也就是屏幕上X轴显示的总带宽。
比如中心频点为2.0GHz，带宽为20M，那么，你的测试和显示频率应该是1990MHz~2010MHz。
3. 电平设置（仪表对应按键—AMPTD Y Scale）此按键在频谱仪中的作用为，当你设置了频率和带宽后，用此键来设置你的显示高度值，也就是屏幕上Y轴显示的最大信号强度值。
频谱分析仪使用方法说明书一、引言频谱分析仪是一种用于分析信号频谱的仪器，广泛应用于无线通信、电子设备测试、音频视频处理等领域。
本说明书旨在详细介绍频谱分析仪的使用方法，帮助用户正确操作并快速掌握相关知识。
二、仪器概述频谱分析仪由主机和附件组成，主机包含显示屏、控制按钮和接口等。
附件包括电源适配器、电缆和天线等。
在使用前，请确保已正确连接各部分，并确认仪器处于正常工作状态。
三、基本操作1. 打开仪器电源：将电源适配器插入电源插座，然后将电源线与仪器连接。
按下电源按钮，等待仪器启动完成。
2. 调整显示参数：通过屏幕上的触控按钮或旋钮，设置显示模式、分辨率、屏幕亮度等参数，以满足实际需求。
3. 设置信号源：将待测信号源通过电缆连接至仪器的输入接口。
根据信号源的特性，设置输入衰减、频率范围等参数。
4. 进行测量：点击仪器界面上的测量按钮开始频谱分析。
在分析过程中，可以通过调整参数、切换模式等进行实时监测和分析。
5. 结果保存：测量完成后，可以将结果保存至仪器内部存储器或外部存储设备中。
按照仪器的操作指南，选择存储路径和文件名，并确认保存。
四、高级功能1. 信号捕获与回放：频谱分析仪具备信号捕获和回放功能，可以捕获待测信号并进行离线分析，或回放已保存的信号数据进行再次分析。
2. 频谱监测与报警：设置仪器的频谱监测功能，即可实时监测特定频段内的信号活动，并设置相应的报警条件和方式，以便及时发现异常情况。
3. 扩展功能：根据具体型号和配置，频谱分析仪还可提供其他扩展功能，例如无线通信协议解码、频率校准等。
请参照相关文档和操作指南，了解和使用这些功能。
五、常见问题与解决方法1. 仪器无法启动：检查电源适配器和电源线是否接触良好，确认电源插座是否正常工作。
2. 仪器无法检测到信号：检查信号源的连接是否正确，确认输入接口的设置是否符合信号源的要求。
3. 测量结果不准确：可能是由于环境干扰、输入参数设置错误等原因导致。
频谱分析仪的使用方法及功能
频谱分析仪是一种精确的测量设备，用于测量电磁场和其他电磁信号的幅度，频率，相位和调制信号的参数。
它利用模拟信号的接收和分析，常用在无线电传输系统，电磁干扰检测，以及诸如雷达系统和无线网络等相关领域的研究和开发等。
频谱分析仪的使用方法主要有以下几点：
（1）第一步是将频谱分析仪连接到要测量的信号源，比如天线、传输线和待测电路等，同时将频谱分析仪的输出连接到显示仪或数据采集系统。
（2）第二步是设置频谱分析仪的参数，以确定电磁信号分析的精度和量程。
（3）第三步是进行信号接收和分析，比如测量电磁幅度，检测电磁信号的频率，电磁信号的相位，以及调制信号的参数等。
（4）最后一步是将所测得的信号参数显示到显示仪或数据采集系统上，可以通过人机界面操作查看和分析结果。
频谱分析仪具有以下几种功能：
（1）频率响应：以检测信号的频率响应，并将其显示出来；
（2）相位响应：以测量信号的相位响应，并显示出来；
（3）灵敏度：以测量信号的灵敏度，并将其显示出来；
（4）驱动能力：以测量被测信号的驱动能力，并将其显示出来；
（5）调制度：以测量信号的调制度，并将其显示出来；
（6）频率分辨率：以测量信号的频率分辨率，并将其显示出来；
（7）噪声抑制：以抑制外部噪声；
（8）可调节频率：以调节所测信号的频率；
（9）自动检测：自动检测被测信号的参数；
（10）频率范围：可以检测频率在20Hz-20GHz之间的信号。
以上是频谱分析仪的使用方法及功能。
它能够准确地测量电磁场和其他电磁信号的参数，同时具有高可靠性、高精度和灵活性，在现代电子工程领域具有广泛的应用。
R3131A频谱分析仪的使用R3131A频谱分析仪是一种高性能的仪器设备，用于测量和分析电磁信号的频率和幅度。
它的使用广泛应用在信号调研、无线通信、雷达系统、射频设备测试等领域。
本文将介绍R3131A频谱分析仪的使用方法以及其主要功能和特点。
一、R3131A频谱分析仪的基本操作1.准备工作首先，将R3131A频谱分析仪连接到电源，并将信号源与仪器连接。
确保仪器和信号源处于正常工作状态。
2.打开仪器按下R3131A频谱分析仪的开关按钮，然后等待仪器自检完成。
在仪器准备好之后，屏幕上将显示主界面。
3.屏幕设置根据需要，可以设置屏幕的亮度、对比度等参数。
通过仪器的菜单选项，可以进入屏幕设置界面并进行相关设置。
4.选择工作模式5.设置参数在进入相应的操作界面后，可以进行参数设置。
例如，在频谱分析模式下，可以设置中心频率、带宽、扫描时间等参数。
通过仪器的旋钮和按键，可以方便地进行参数的调整。
6.开始测量确认参数设置正确后，按下“开始”按钮，R3131A频谱分析仪将开始测量并显示相应的频谱图。
可以根据需要，通过调整参数和设置功能选项，对测量结果进行优化和分析。
7.数据处理二、R3131A频谱分析仪的主要功能和特点1.高性能测量2.宽带宽扫描3.高分辨率显示4.全面的参数设置5.数据处理和输出总结起来，R3131A频谱分析仪是一种高性能的仪器设备，用于测量和分析电磁信号的频率和幅度。
通过简单的操作，可以获得准确、可靠的测量结果，并提供全面的数据处理和输出功能。
在信号调研、无线通信、雷达系统等领域的应用中具有重要的作用。
是德N9340B手持式频谱分析仪请注意：安捷伦电子测量仪器部已经转为是德科技有限公司。
关于此方面详细信息，请访问用户手册Notices© Keysight Technologies, Inc. 2008-2014No part of this manual may be reproduced in any form or by any means (including electronic storage and retrieval or translation into a foreign language) without prior agreement and written consent from Keysight Technologies, Inc. as governed by United States and international copyright laws. Trademark AcknowledgmentsManual Part NumberN9340-90007EditionEdition 2, July 2014Printed in ChinaPublished by:Keysight TechnologiesNo 116 Tianfu 4th street Chiengdu, 610041 C hina WarrantyTHE MATERIAL CONTAINED IN THIS DOCUMENT IS PROVIDED “AS IS,” AND IS SUBJECT TO BEING CHANGED, WITHOUT NOTICE, IN FUTURE EDITIONS. FURTHER, TO THE MAXIMUM EXTENT PERMITTED BY APPLICABLE LAW, KEYSIGHT DISCLAIMS ALL WARRANTIES, EITHER EXPRESS OR IMPLIED WITH REGARD TO THIS MANUAL AND ANY INFORMATION CONTAINED HEREIN, INCLUDING BUT NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. KEYSIGHT SHALL NOT BE LIABLE FOR ERRORS OR FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES IN CONNECTION WITH THE FURNISHING, USE, OR PERFORMANCE OF THIS DOCUMENT OR ANY INFORMATION CONTAINED HEREIN. SHOULD KEYSIGHT AND THE USER HAVE A SEPARATE WRITTEN AGREEMENT WITH WARRANTY TERMS COVERING THE MATERIAL IN THISDOCUMENT THAT CONFLICT WITHTHESE TERMS, THE WARRANTYTERMS IN THE SEPARATEAGREEMENT WILL CONTROL.Technology LicensesThe hardware and/or softwaredescribed in this document arefurnished under a license and may beused or copied only in accordancewith the terms of such license.U.S. Government RightsThe Software is “commercialcomputer software,” as definedby Federal Acquisition Regulation(“FAR”) 2.101. Pursuant to FAR12.212 and 27.405-3 andDepartment of Defense FARSupplement (“DFARS”) 227.7202,the U.S. government acquirescommercial computer softwareunder the same terms by whichthe software is customarilyprovided to the public.Accordingly, Keysight providesthe Software to U.S. governmentcustomers under its standardcommercial license, which isembodied in its End User LicenseAgreement (EULA), a copy ofwhich can be found at/find/sweulaThe license set forth in the EULArepresents the exclusive authorityby which the U.S. governmentmay use, modify, distribute, ordisclose the Software. The EULAand the license set forth therein,does not require or permit,among other things, thatKeysight: (1) Furnish technicalinformation related tocommercial computer softwareor commercial computersoftware documentation that isnot customarily provided to thepublic; or (2) Relinquish to, orotherwise provide, thegovernment rights in excess ofthese rights customarily providedto the public to use, modify,reproduce, release, perform,display, or disclose commercialcomputer software orcommercial computer softwaredocumentation. No additionalgovernment requirementsbeyond those set forth in theEULA shall apply, except to theextent that those terms, rights, orlicenses are explicitly requiredfrom all providers of commercialcomputer software pursuant tothe FAR and the DFARS and areset forth specifically in writingelsewhere in the EULA. Keysightshall be under no obligation toupdate, revise or otherwisemodify the Software. Withrespect to any technical data asdefined by FAR 2.101, pursuantto FAR 12.211 and 27.404.2 andDFARS 227.7102, the U.S.government acquires no greaterthan Limited Rights as defined inFAR 27.401 or DFAR 227.7103-5(c), as applicable in any technicaldata.Safety NoticesA CAUTION notice denotes a hazard. Itcalls attention to an operatingprocedure, practice, or the like that,if not correctly performed or adheredto, could result in damage to theproduct or loss of important data. Donot proceed beyond a CAUTIONnotice until the indicated conditionsare fully understood and met.A WARNING notice denotes a hazard.It calls attention to an operatingprocedure, practice, or the like that,if not correctly performed or adheredto, could result in personal injury ordeath. Do not proceed beyond aWARNING notice until the indicatedconditions are fully understood andmet.目录1N9340B简介介绍 2前端面板概述 4顶部面板概述 5显示屏标注 62使用指南检查货品包装和装箱清单 10电源要求 11交流电源线规格 12安全须知 13安装电池 16使用提示 18准备工作 19进行基本测量 20联系是德科技 243系统设置调节视觉效果和声音 26系统设置 27文件 29系统信息 32错误信息 33时基校准 34默认出厂设置 354开始测量测量多个信号 38测量低电平信号 43改善频率分辨率和精确度 48测量信号失真 49三阶交调失真 52一键测量 54脉冲响应传输测量 57测量低通滤波器阻带衰减 59回波校准测量 61通过反射校准环路测量回波损耗 63 5按键说明幅度 66带宽/扫宽 68确认 73退出/清除 74频率 75标记 76测量 81扫宽 82轨迹 83极限 876SCPI 参考命令SCPI 语言基础 90通用命令 93CALCulate子系统 94 DEMOdulation子系统 101DISPlay子系统 102INITiate子系统 105INSTrument子系统 106MEASure子系统 107SENSe子系统 110 SYSTem 子系统 119 TRACe 子系统 120 TGENerator子系统 121 TRIGer 子系统 125 UNIT 子系统 1267错误信息错误信息表 1288按键结构图AMPTD 132BW/SWP 133FREQ 134MARKER 135MEAS 136SPAN 137SYS 138TRACE 139LIMIT 140本手册约定1用花括号{}表示软键,例如{开始}表示开始软键。
使用频谱分析仪进行信号分析的步骤与技巧引言：在现代通信和电子技术领域，频谱分析仪是一种常用的工具，用于分析和测量信号的频谱特性。
通过使用频谱分析仪，我们可以深入了解信号的频率、幅度、相位等特性，从而在系统设计、故障排除和信号处理等方面得到很大的帮助。
本文将介绍使用频谱分析仪进行信号分析的步骤和一些技巧。
一、准备工作：在开始信号分析之前，我们需要进行一些准备工作。
首先，确保频谱分析仪的连接正确，信号输入源与仪器匹配并且稳定。
其次，了解所分析信号的频率范围和目标。
对于不同的信号类型或应用场景，选择合适的测量参数和分辨率，以获得更准确的结果。
二、选择合适的分析窗口：在信号分析中，我们通常使用窗函数对信号进行分析，并应根据需要选择合适的窗口类型。
常见的窗口类型有矩形窗、汉宁窗、高斯窗等。
窗函数的不同将直接影响到频谱分析的分辨率和动态范围。
一般来说，如果我们关注信号的频率分辨率，则选择具有较窄主瓣的窗口；如果关注信号的幅度分布，则选择具有较低副瓣泄漏的窗口。
三、获取信号数据：在信号分析过程中，获取准确的信号数据非常重要。
要确保信号输入源的稳定和可靠，以获得高质量的测量结果。
同时，注意使用适当的采样率，以避免频谱混叠或信息丢失现象。
在获取信号数据后，我们可以进行后续的频谱分析和处理。
四、频谱分析：频谱分析是信号分析的核心步骤。
通过选择合适的分析算法和参数，我们可以获得信号的频谱信息。
在频谱分析过程中，我们一般会观察信号的幅度谱和相位谱。
幅度谱反映了信号在不同频率上的幅度大小，而相位谱则反映了信号在不同频率上的相对相位差。
对于不同类型的信号，我们可以根据其特点进一步分析和处理。
五、谱图显示与分析：在频谱分析仪上，我们通常可以将信号的频谱信息以谱图的形式进行显示。
谱图可以直观地展示信号的频率分布和特性，帮助我们更好地理解信号。
对于复杂的信号，我们可以使用峰值搜索算法或特定算法定位谱图上的主要频率峰值，以便进一步分析和处理。
一、注意事项：
1、测试信号时一般需要在频谱仪上接一个转换头，注意将转换头的螺纹和频谱仪的螺纹对齐再用力拧，否则容易将螺纹损坏。
（安装和拆卸转换头时需要注意）
2、测试大于30dBm的大功率信号时，最好先加上衰减器在进行测试，以免功率过大将频谱仪烧坏。
二、常用功能介绍：
频谱仪左边是显示屏，右边是操作按键。
左下角是开关。
右边的操作按键分为5个部分：FUNCTION、MARKER、SYSTEM、CONTROL、DATA ENTRY。
当选择某个按键时，在显示屏的右侧会出现相应的菜单选项，通过按旁边的键可以选择对应的操作。
下面分别介绍各部分常用的操作选项。
1、FUNCTION
Frequency->Center：设置中心频率；
Frequency->Start：设置起始频率；
Frequency->Stop：设置终止频率；
Frequency->CF Step：设置频率步进值；
Span->WidthSpan：
Span->FullSpan：设置全屏显示的频率跨度；
AmpL->Ref.Lever：设置参考频率；
Measure->Adjacent CH Power：相邻信道功率（可通过旋钮测试主瓣和旁瓣信号的带宽和带内功率）；
Measure->Channel Power：信道功率；
Measure->Occupied BandWith：占用带宽；
Measure->Harmonic Distortion：谐波失真；
2、MARKER
PEAK：该键最常用，用来标记输入信号峰值功率；
3、SYSTEM
该部分用来进行系统设置，如将测试图像保存为图片格式，从软盘读取文件等。
由于软盘不常用，所以一般用相机直接拍摄当前的图像。
Preset：将系统恢复到默认状态；
4、CONTROL
Trace->Clr&Wrt：清除当前显示；
Trace->Max Hold：保留最大值；
Trace->Min Hold：保留最小值；
CPL->All Auto：所有的设为自动；
CPL->RBW：设置分辨率带宽（该值越小，分辨率越高，相应扫描速率越慢）；
CPL->VBW：设置显示带宽；
CPL->Swp Time：扫频时间；
（一般RBW和VBW设置为自动；Swp Time保持默认值）
5、DA TA ENTRY
该部分用来输入数值。
右边的旋钮可以用来微调数值以及改变MARKER标记的频率值。
一、注意事项：
1.同频谱仪一样，输出信号端口也需接一个转换头，注意将转换头的螺纹和频谱仪的螺纹
对齐再用力拧，否则容易将螺纹损坏。
（安装和拆卸转换头时需要注意）。
2.此信号发生源是触摸屏的，其输出的信号频率为250KHz-3GHz，输出功率为
-140dBm-16dBm。
3.信号源如需产生调制信号，需使用AEROFLEX官网的IQCreater软件设置参数产生相应
的文件，通过信号源背面的网口将文件下载入信号源的内存中。
然后再通过信号源进行调用。
4.返回键和Hz dB rad键有两个功能，前者为LOCAL（即调出本地储存的文件），后者为
ENTER（即确定输入键）
二、常用功能介绍：
信号源显示屏左边为两个外部信号输入口，右边为操作键和信号输出端口。
操作键从左往右，按排是：
方向键（上），方向键（下），TAB键，返回键(LOCAL);
SIG GEN(信号产生)，（IQ MOD）IQ调制，RECALL(读取)，UTIL(实用)；
SWEEP(扫描)，ANALOG MOD(模拟调制)，SA VE(存储)，△（功率参数）；
数字键；
单位键；
RF ON/OFF(信号输出开关)，MOD ON/OFF(模式开关)，SOURCE ON/OFF(源开关)，ERROR STATUS(错误状态)；
右上角为电源开关，右下角为信号输出端口。
下面分别介绍各部分常用的操作选项。
1.SIG GEN:
Freq：设置中心频率；
Lev：设置信号功率；
2.SWEEP:
其包括设置类型，模式，触发方式，可以观察扫描的参数、控制方式等。
3.IQ MOD:
一般使用内部IQ模式，如需使用外部IQ,则需从左边的两个输入端口将信号输入。
注：信号源使用内部IQ MOD的方法：
1)点击IQ MOD按钮；
2)选择INT IQ;
3)选择LOCAL键(调出仪器内存中的调制方式文件)；
4)点击方向键（上），方向键（下）选择所需文件；
5)点击ENTER键确认
4.ANALOG MOD:模拟调制
AM:调幅；
FM:调频；
ΦM:调相；
可以支持两种模拟调制方式的组合。
频谱分析仪使用简例说明
以以前师兄的OFDM调制方式的发射板为例，介绍简单操作频谱仪的步骤，其中师兄的理想发射中心频点为674MHz，带宽为8MHz，发射功率约为0dBm。
1.在全频带下观察频谱
按PEAK键可以观察到其信号在690MHz，在0-3GHz内有三个谐波。
最高点为-5dBm。
2.通过Frequency->Center：设置中心频率为674M, Span->WidthSpan：设置显示带宽为20M，来精确观察信号的参数
可以观察比较准确的观察到信号的中心频点、有效带宽和功率等参数。
3. AmpL->Ref.Lever：设置参考频率为0dBm,可以发现信号整体上移了一小格。
5.按TRAC-> More->Average,对信号取平均，这样更有利于我们对信号进行观察测量
6. 通过Measure->Channel Power：来测量信号有效带宽内的功率
可见在8MHz带宽内的信号带宽为0.12dBm,与理想带宽接近
以上为使用频谱分析仪的简单示例。
将IQCreater软件生成的.arq文件下载入信号源内存中方法
1.使用交叉线将PC机的网口与信号源仪器相连。
2.打开IQCreater软件，界面如下：
3.选择34XX->Configure Remote，得到如下对话框
点击Scan，得到如下对话框
选择仪器类型后就可以下载.aiq文件，选择34XX->download AIQ File，即可完成下载。
其中，在IQCreater中可以完成调制文件设置，即对.aiq文件的设置。
