AM调制器旳设计目录一、引言 (1)二、方案论证 (2)（1）设计规定 (2)（2）方案构造 (2)（3）方案选择 (3)（4）选用旳芯片简介 (3)三、振幅调制产生原理 (4)四、模拟乘法器振幅调制原理 (5)五、调幅电路方案分析 (6)（1）原则调幅波（AM）产生原理 (6)（2）一般调幅波原则波形及失真波形 (7)（3）AM调制器原理图 (9)（4）试验电路分析 (9)六、总结 (10)七、附录 (11)一、引言调幅电路又称幅度调制电路, 是指能使高频载波信号旳幅度随调制信号（一般是音频）旳规律而变化旳调制电路。
幅度调制电路有多种电路型式, 现简介一种简易旳振幅调制电路, 该电路旳载波由高频信号发生器产生, 经放大后和调制信号经乘法器后, 输出克制载波旳双边带调幅波, 输出旳双边带调辐波与放大后旳载波再通过相加器后, 即可产生一般调幅波。
本课题其理论意义十分广泛且重要, 波及方面广, 并且对电路基础、模拟电子线路、通信电子线路中旳某些基础知识规定较高, 对以往学过旳知识是一次全面旳复习, 同步也将理论知识应用到实践中。
用待传播出旳基带信号去变化高频载波信号旳振幅, 称为调幅。
在有关旳非线性电子线路中, 一般调幅波电路大多采用高电平调幅形式调幅电路, 而克制载波旳双边带调幅电路采用低电平调幅旳形式, 两种形式旳电路是分裂开来进行分析。
即在许多文献中, 只对调幅系数＜1 时旳各项参数进行分析, 而对于一般调幅波当调幅系数＞1 时, 认为调制波形产生严重失真。
这是由于采用了高电平调幅电路, 在此类电路中, 为了提高效率, 往往采用工作在乙类或丙类状态旳基极或集电极调幅电路, 此时调制器只是在载波信号和调制信号均为正值时能完毕乘法运算。
而采用四象限模拟相乘器低电平调幅电路, 可以实现为任意值旳调幅, 结论证明, 调幅系数为任意值旳已调信号在发送端是可以实现, 在接受端是可以解调旳。
在通信系统中, 从消息变换过来旳信号是频率很低旳电信号, 其频谱特点是包括(或不包括)直流分量旳低通频谱, 如信号旳频率范围在300到3000Hz, 称为基带信号, 这种基带信号在诸多信道中不能直接传播。
目录1.引言及课程题目的分析................................... 2课程题目的框图·····························3.课程设计的目的·····························4课程设计的内容………………………5课程设计的原理………………………6课程设计的步骤或计算………………7课程设计的结果与结论………………8参考文献………………………………一、引言在高频电子线路中的振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程[1]。
目前在无线电通信、广播电视等方面得到广泛应用。
本文利用Multisim11 软件仿真平台，对MC1496 构成的调幅电路进行软件仿真和实际电路测试，并分析比较测试结果。
二、题目分析调幅调制和解调在理论上包括了信号处理，模拟电子，高频电子和通信原理等知识，涉及比较广泛。
在实际上包括了各种不同信息传输的最基本原理，是大多数设备发射与接收的基本部分，所以我们做的这个课题是有很大的意义的。
本设计报告总体分为两大问题：信号的解调和调制。
在调制部分省略了载波信号的放大、功放部分，要调制的信号也同样省略了放大部分，所以在调制中保留了调制器中的主要部分—乘法器，在解调部分也只是保留了检波器部分，即二极管检波器。

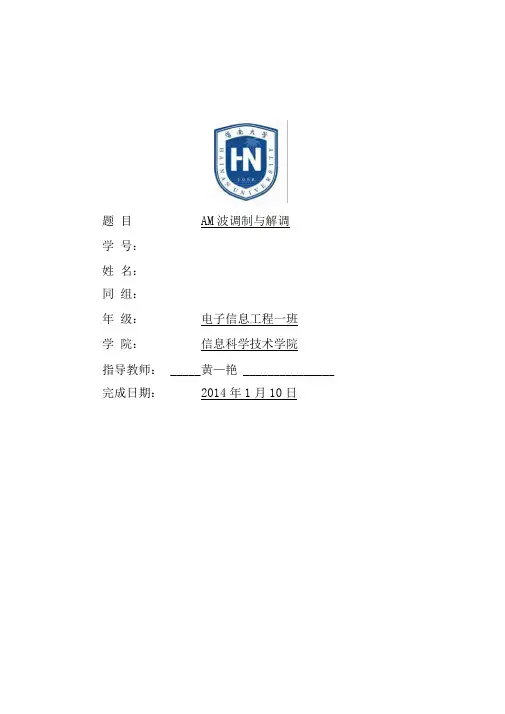

题目AM波调制与解调学号：姓名：同组：年级：电子信息工程一班学院：信息科学技术学院指导教师：_____ 黄—艳 _______________ 完成日期：2014年1月10日一. 选题名称：AM波地调制与解调二. 内容摘要：在设计过程中，我们主要模拟地是信号地调制模块与解调模块•调制就是在传送信号地一方将要传送地信号“附加”在高频振荡上，再由天线发射出去•在接受信号地一方，经过解调地过程，把载波所携带地信号取出来，得到原有地信息，反调制地过程也叫检波•而调幅（AM :就是用信号地变化来改变无线电波震荡地幅度，也就是让电波震荡幅度随信号变化而变化.b5E2RGbCAP选择好电路后，利用软件Multisim 进行仿真来验证结果•三. 系统框图四. 设计方案1.集电极调幅所谓地集电极调幅，就是用调幅信号来改变高频功率放大器地集电极直流电源电压，以实现调幅•2.集电极调幅实验地要求：（1）三极管工作在丙类状态；（2）采用三极管作为放大器；（3）采用单调谐负;（4）m较大时，调幅波非线性失真.plEanqFDPw3.集电极调幅地基本原理图：4.调幅波地形成(1)调制信号与载波：(2)调幅波形:5.调幅电路地计算设计与仿真(1)参数地计算：载波信号为：v(t)二6 cos 160000 二t调制信号为：v「(t)二3 cos 6000 t普通调幅信号为：v AM二v m(1 M a cos6000「t)cos160000二t其中调幅指数为：Ma =1/2* (V max -V min "V 。
实验地调幅信号为 V AM = 6[1 ma cos 6000 n t] cos 160000 n t为了让三极管处在过压状态 U cc 地取值不能过大，设为5v. 而选频网络参数为:(2)调幅电路图:实验所用载波信号地 f 0=8OkH z; Vo=6V1 LC2c c=16000% ;所以 L=18uH,C=255nF ，而设 V bb =1V(3)载波信号：(4 )调制信号可金皮器-XS C2实验所用地调制信号f i=3kHz ; V i=3V(5 )调幅波形(正弦调制)地输出与频谱：示豉器由图可知:V max = 8VV min = 2V1 V max 「V minf =80kHzAM 信号地调制效率总是小于1.在不过调地情况下，AM 地最大值等于亠「... AM 波最大情况下功率为50%，但所有不含直流分量地信号进行标准调幅(不 过调)，其效率都不会超过50% .DXDiTa9E3d 6. 包络检波电路地计算设计与仿真(1)包络检波：AM 调制波地解调电路称振幅检波电路，简称检波电路 .检波是从振幅调制波中不失真地检出调制信号地过程.RTCrpUDGiT(2) 检波实质：频谱地搬移.在频域上，将已调幅波地调制信号频谱不失真地搬 到零频率附近.(3)检波器地组成：①高频已调源；②非线性器件；③ RC 低通滤波器.可用下图表示：＞非线性器件注：由于U AM 经由非线性器件后输出电流中含有能线性反映输入信号包络变化 规律地信号分量(即反映调制信号变化规律) 波地解调..5PCZVD7HXA(4) 串联型二极管峰值包络检波电路：(5) 检波器与下级电路连接时，一般采用阻容耦合电路:M a 2V 0=0.6.所以包络检波仅适用于标准调制(6)参数地计算:在本实验中取 R L =10k “①电容 C 对载频信号近似短路，故应有RC . . 10 = 0.00000199W c ；J 1 _ m a②为避免惰性失真，有RC- =0.000336，所以可以取RC=0.000066，由于m a11maxR1=（ 0.2~0.1）R2， R=R1+R2=19800 门，C=50nF jLBHrnAlLg③由于 R1=（0.2~0.1）R2,所以设 R1/R2=0.2 ,则 R 仁283.3 门，R2=1416.7 门 xHAQX74J0X1④C c 地取值应使低频调制信号能有效地耦合到R L 上，即满足C<< 一，取C=4.7uF-min R L(7) 检波电路图:011N1200C(8) 调制解调电路:£11*FH神|4 VMJ-Lx(9) 输出检波波形与频谱RC>> —,取W cCl5DnFRl2833Qca-------- I P4.7|J F-4-R21416.7QL253.07B ）53.D7Bp5■畑图片上面红色地波形为检波出来地信号地波形;图片下面蓝色地波形为信号源地波形，用来进行对比Vi=6.1v f '= 3.007kHz7•元件清单五. 设计方案地优缺点总结优点：在我们地设计方案中利用集电极调幅，调制过程中使用地元器件较少，调制和解调过程简单，电路容易实现，容易控制调制信号和解调信号从而方便地解决波形失真问题.LDAYtRyKfE 缺点：载波信号频率不能很高，否则没有足够地功率推动；检出来地解调信号有明显地锯齿波，后级电路对前级电路有影响.Zzz6ZB2Ltk六•问题与讨论（1）为什么调制必须利用电子器件地非线性特性实现？它和放大在本质上有什么别？答：由于调制产生了新地频率，或者说是原来地调制信号频率产生了频谱位移，因而必须利用利用电子器件地非线性特性才能实现.放大则仅是对信号不失真地放大，不产生新频率，因而不但不需要电子器件地非线性特性，而且还应尽力避免，以免产生信号失真.dvzfvkwMIl （2）高电平调幅中有基极调幅和集电极调幅，为什么常采用集电极调幅？答：对于基极调制电路，欲减小调制失真并增强调制效率，应使这种调制电路在调制信号动态范围内始终工作在丙类功率放大器地欠压状态下.所以基极调制电路地缺点是能量转换效率比较低.而集电极调幅电路地能量转换效率高，适用于较大发射功率地调幅发射机.rqyn14ZNXI（3）集电极调幅有哪些显著地特点？集电极调幅工作于过压状态；需要大功率地调制信号源；集电调幅地集电极效率高，晶体管得到充分利用.七•心得体会通过做高频课程地设计，让我懂得了许多，对于所做地关于AM波地调制与解调，首先必须得认真分析每块电路地原理，讨论整个电路各个部分，各个器件地功能和作用，并且得认真分析哪些部分对电路地影响比较大，不然前后级会造成较大地影响.经过本次实验，让我对高频知识有了更深刻地理解，也体会到了高频与低频电路地区别.在设计好电路地时候，如若出了问题，应将电路分成几个部分来进行检验，一步一步地分析每一块电路，然后经过不断调试，找出问题加以解决.通过设计，磨练了我地动手能力与细心，耐心程度，在进行电路调试时，尝试了一次又一次，进、经过不断地操作才能够成功.通过设计，让我地思维，实践能力得到了提高，也学到了许多知识.今后我也会不断地努力和提高自己.EmxvxOtOco八..参考文献《通信电子电路原理及仿真设计》叶建威电子工业出版社《高频电子线路实验与仿真》胡宴如高等教育出版社2009年《通信电子线路实验与课程设计》史丽娟清华大学出版社2013《通信电子线路实验与课程设计》史丽娟清华大学出版社2013《高频电子线路辅导》曾兴雯西安电子科技大学出版社2000版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理. 版权为个人所有This article in eludes someparts, in cludi ng text, pictures, and desig n. Copyright is pers onal own ership. sixE2yxpq5 用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利.除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬.6ewMyirQFLUsers may use the contents or services of this articlefor pers onal study, research or appreciati on, and other non-commercial or non-profit purposes, but at the same time, they shall abide by the provisi ons of copyright law and other releva nt laws, and shall n ot infringe upon the legitimate rights of this website and its releva nt obligees. In additi on, when any content or service of this article is used for other purposes, writte n permissi on and remun erati on shall be obta ined from the pers on concerned and the releva nt obligee. kavU42VRUs转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改, 并自负版权等法律责任• y6v3ALoS89Reproducti on or quotatio n of the content of this articlemust be reas on able and good-faith citati on for the use of n ews or in formative public free in formatio n. It shall notmisinterpret or modify the original intention of the contentof this article, and shall bear legal liability such ascopyright. M2ub6vSTnP。
目录摘要 (2)方案论证 (3)单元电路设计 (3)问题及解决方案 (13)元器件清单 (13)心得体会 (13)参考文献 (15)摘要：本次课程设计，我组以AM波调制解调电路设计为课题，借助Multisim仿真软件，运用调幅方式达到信号的调制、解调的要求。
设计思路即运用电容三端式反馈振荡器产生高频交流电信号作为载波，通过基极调幅电路将调制信号附加在高频载波上调制，得到已调信号发送出去，然后经过包络检波电路解调和LC式集中选择性滤波器滤波，输出低频调制信号，最后通过三极管放大，输出最终信号。
每个通信系统都必须有发送设备，传输媒质，接收设备，本次设计主要完成其中主要的调制解调过程。
一、方案论证1、高频振荡器方案一：采用互感耦合振荡器产生高频振荡，互感耦合振荡器有三种形式，调集电路，调基电路和调发电路，这是根据振荡回路在集电极电路、基极电路和发射极电路来区分的。
优点是在调整反馈时，基本上不影响振荡频率。
但是，它们的工作频率不宜过高，一般用于中、短波波段。
方案二：采用电感反馈式三端振荡器产生高频振荡，优点容易起振，改变回路电容时，基本不影响电路的反馈系数。
工作频率较高时，波形失真较大。
方案三：采用电容反馈式三端振荡器产生高频振荡，优点是输出波形较好，适用于较高的工作频率。
由于设计指标采用1MHz的载波，属于高频范围，因此经过比较，振荡器部分选用方案三。
2、调幅电路方案一：采用平方律调幅，主要利用电子器件的非线性特性进行调制，这种方法得到的调幅度不大。
方案二：采用残留边带调幅，优点是节约频带和发射功率，但是调制与解调都比较复杂。
方案三：采用基极调幅，就是用调制信号电压来改变高频功率放大器的基极偏压，以实现调幅。
优点是所需的调制功率很小，但平均集电极效率不高。
综合实用性、实现难易程度等多方面因素，调幅电路选择方案三。
3、解调电路方案一：采用同步检波，它的特点是必须加一个频率和相位都与被拟制的载波相同的电压。
高频课程设计am一、教学目标本课程的教学目标是使学生掌握《高频课程设计am》的相关知识，理解其中的概念、原理和方法，能够运用所学知识分析和解决实际问题。
具体目标如下：1.掌握课程设计的基本概念和原理。
2.了解高频课程设计的方法和步骤。
3.理解高频电路的基本组成部分和特点。
4.能够运用所学知识进行高频电路的设计和分析。
5.能够运用实验方法和技巧进行高频电路的实验操作。
6.能够运用计算机软件进行高频电路的仿真和优化。
情感态度价值观目标：1.培养学生的创新意识和实践能力，提高学生对科学技术的兴趣和热情。
2.培养学生的团队合作意识和沟通能力，提高学生与他人合作解决问题的能力。
二、教学内容根据课程目标，教学内容主要包括以下几个方面：1.高频电路的基本概念和原理，包括高频电路的定义、特点和基本组成部分。
2.高频电路的设计方法和步骤，包括电路的选择、参数的计算和电路的优化。
3.高频电路的实验方法和技巧，包括实验仪器的使用、实验步骤和实验数据的处理。
4.高频电路的仿真和优化方法，包括计算机软件的选择和运用。
具体的教学大纲如下：第1周：高频电路的基本概念和原理第2周：高频电路的设计方法和步骤第3周：高频电路的实验方法和技巧第4周：高频电路的仿真和优化方法三、教学方法为了达到课程目标，我们将采用以下教学方法：1.讲授法：通过教师的讲解，使学生掌握高频电路的基本概念和原理。
2.讨论法：通过小组讨论，引导学生深入理解和思考高频电路的设计和实验方法。
3.案例分析法：通过分析实际案例，使学生了解高频电路的应用和优化方法。
4.实验法：通过实验操作，培养学生的实验技能和实际问题解决能力。
四、教学资源为了支持教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：《高频课程设计am》教材，用于引导学生学习和掌握相关知识。
2.参考书：提供相关的参考书籍，供学生深入学习和拓展知识。
3.多媒体资料：制作教学PPT和视频资料，用于辅助讲解和展示。
《高频电子电路》课程实验报告
万用表
1．模拟相乘调幅器的输入失调电压调节。
2．用示波器观察正常调幅波（AM）波形，并测量其调幅系数。
3．用示波器观察平衡调幅波（抑制载波的双边带波形DSB）波形。
4．用示波器观察调制信号为方波、三角波的调幅波。
AM正常波形应为下图所示：求Ma：
通过本次实验，了解了调制信号、载波信号与已调波之间的关系，掌握了在示波器上测量与调整调幅波特性的方法。
若调制信号为单一频率的余弦波：,
载波信号为：
则普通调幅波（AM）的表达式为
式中ma称为调幅系数或调
幅度。
由于调幅系数ma与调制电压的振幅成正比，ma越大，调幅波幅度变化越大。

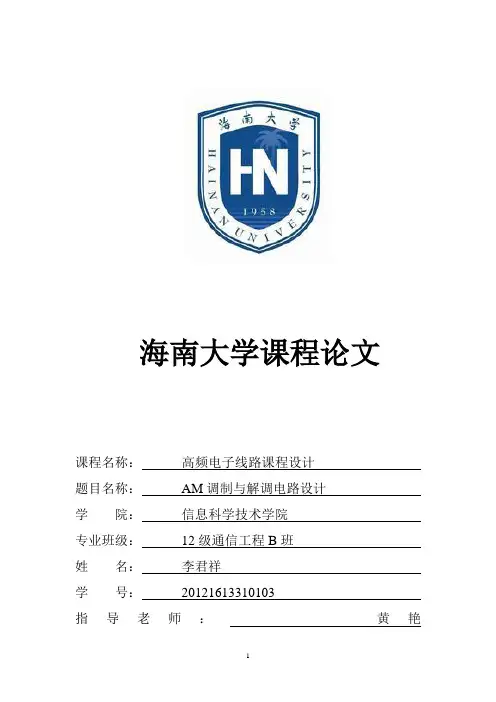

海南大学课程论文课程名称：高频电子线路课程设计题目名称：AM调制与解调电路设计学院：信息科学技术学院专业班级：12级通信工程B班*名：***学号：******************：**目录一、题目分析 (3)1.前言 (3)2.基本理论 (3)二、电路设计 (4)1.仿真分析 (4)2.设计要求 (6)3.设计内容 (6)（1）电路设计 (6)（2）调幅电路 (7)（3）解调电路 (9)三、心得体会 (10)四、问题分析 (12)五、参考文献 (13)基于Multisim的调幅电路的仿真1.前言信号调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且是频谱资源得到充分利用。
调制作用的实质就是使相同频率范围的信号分别依托于不同频率的载波上，接收机就可以分离出所需的频率信号，不致相互干扰。
而要还原出被调制的信号就需要解调电路。
调制与解调在高频通信领域有着广泛的应用，同时也是信号处理应用的重要问题之一，系统的仿真和分析是设计过程中的重要步骤和必要的保证。
论文利用Multisim提供的示波器模块，分别对信号的调幅和解调进行了波形分析。
AM调制优点在于系统结构简单，价格低廉，所以至今仍广泛应用于无线但广播。
论文主要是综述现代通信系统中AM 调制解调的基本技术，并分别在时域讨论振幅调制与解调的基本原理, 以及介绍分析有关电路组成。
此课程设计的目的在于进一步巩固高频、通信原理等相关专业课上所学关于频率调制与解调等相关内容。
同时培养分析问题、解决问题的综合能力。
2.基本理论由于从消息转换过来的调制信号具有频率较低的频谱分量，这种信号在许多信道中不宜传输。
因此，在通信系统的发送端通常需要有调制过程，同时在接受端则需要有解调过程从而还原出调制信号。
所谓调制就是利用原始信号控制高频载波信号的某一参数，使这个参数随调制信号的变化而变化，最常用的模拟调制方式是用正弦波作为载波的调幅(AM)、调频(FM)、调相 (PM)三种。
AM调制电路的课程设计一、教学目标本节课的教学目标是让学生掌握AM调制电路的基本原理、组成及应用。
具体包括：1.知识目标：–了解AM调制电路的概念；–掌握AM调制电路的组成及工作原理；–知道AM调制电路在通信技术中的应用。
2.技能目标：–能够分析AM调制电路的性能指标；–能够设计简单的AM调制电路；–能够运用所学知识解决实际问题。
3.情感态度价值观目标：–培养学生对通信技术的兴趣和好奇心；–培养学生勇于探索、积极思考的科学精神；–使学生认识到AM调制电路在现代通信技术中的重要性。
二、教学内容本节课的教学内容主要包括：1.AM调制电路的基本原理；2.AM调制电路的组成及工作原理；3.AM调制电路的性能指标；4.AM调制电路在通信技术中的应用。
5.第一课时：介绍AM调制电路的基本原理；6.第二课时：讲解AM调制电路的组成及工作原理；7.第三课时：分析AM调制电路的性能指标；8.第四课时：探讨AM调制电路在通信技术中的应用。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用以下教学方法：1.讲授法：讲解AM调制电路的基本原理、组成及应用；2.讨论法：分组讨论AM调制电路的性能指标及实际应用场景；3.案例分析法：分析具体的AM调制电路案例，加深学生对知识的理解；4.实验法：安排实验课，让学生亲自动手搭建AM调制电路，提高学生的实践能力。
四、教学资源为了支持教学内容和教学方法的实施，本节课将准备以下教学资源：1.教材：选用《通信原理》等相关教材；2.参考书：提供《AM调制电路设计与应用》等参考书籍；3.多媒体资料：制作PPT、视频等多媒体资料，直观展示AM调制电路的原理及应用；4.实验设备：准备简单的AM调制电路实验套件，让学生进行实践操作。
五、教学评估本节课的评估方式将包括以下几个方面：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等方式，评估学生的学习态度和理解程度。
2.作业：布置相关的习题和项目任务，评估学生对AM调制电路知识点的掌握情况。
高频课程设计题目：AM波调制与解调学号：姓名：同组：年级：电子信息工程一班学院：信息科学技术学院指导教师：黄艳完成日期：2014年1月10日一．选题名称：AM波的调制与解调二．内容摘要：在设计过程中，我们主要模拟的是信号的调制模块与解调模块。
调制就是在传送信号的一方将要传送的信号“附加”在高频振荡上，再由天线发射出去。
在接受信号的一方，经过解调的过程，把载波所携带的信号取出来，得到原有的信息，反调制的过程也叫检波。
而调幅（AM）：就是用信号的变化来改变无线电波震荡的幅度，也就是让电波震荡幅度随信号变化而变化。
选择好电路后，利用软件Multisim进行仿真来验证结果。
三．系统框图四．设计方案1. 集电极调幅所谓的集电极调幅，就是用调幅信号来改变高频功率放大器的集电极直流电源电压，以实现调幅。
2. 集电极调幅实验的要求：（1）三极管工作在丙类状态；（2）采用三极管作为放大器；（3）采用单调谐负；（4）m较大时，调幅波非线性失真。
3.集电极调幅的基本原理图：4.调幅波的形成（1）调制信号与载波：（2）调幅波形：5.调幅电路的计算设计与仿真（1）参数的计算：载波信号为：t tvπ160000cos6)(=调制信号为：ttvπ6000cos3)(=Ω普通调幅信号为：ttMvvamAMππ160000cos)6000cos1(+=其中调幅指数为：oa v v v M /)(*2/1min max -=实验的调幅信号为t ma v AM ππ160000cos ]t 6000cos 1[6+= 为了让三极管处在过压状态cc U 的取值不能过大，设为5v 。
而选频网络参数为：21LC c ω=π160000=c ω；所以L=18uH ， C=255nF ，而设 V V bb 1= （2）调幅电路图：（3）载波信号：实验所用载波信号的0f =80kHz; V o=6V（4）调制信号：实验所用的调制信号 Ωf =3kHz ；ΩV =3V（5）调幅波形（正弦调制）的输出与频谱：由图可知：maxV= 8VV= 2Vmina M =0min max 21V V V =0.6f =80kHzAM 信号的调制效率总是小于1。

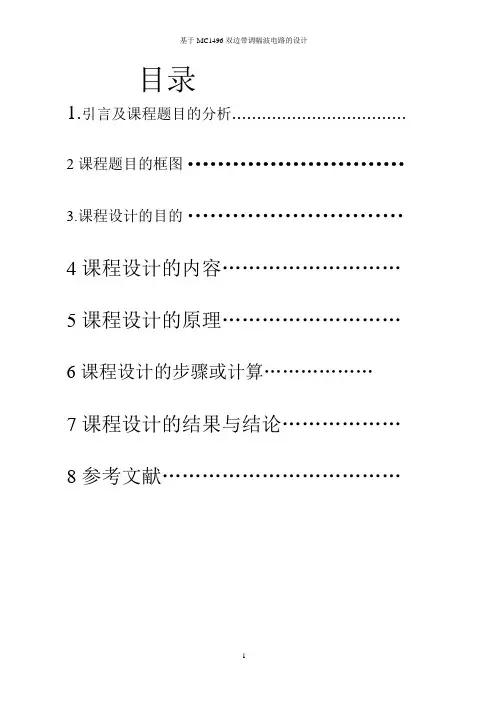

目录1.引言及课程题目的分析................................... 2课程题目的框图·····························3.课程设计的目的·····························4课程设计的内容………………………5课程设计的原理………………………6课程设计的步骤或计算………………7课程设计的结果与结论………………8参考文献………………………………一、引言在高频电子线路中的振幅调制、同步检波、混频、倍频、鉴频、鉴相等调制与解调的过程，均可视为两个信号相乘或包含相乘的过程[1]。
目前在无线电通信、广播电视等方面得到广泛应用。
本文利用Multisim11 软件仿真平台，对MC1496 构成的调幅电路进行软件仿真和实际电路测试，并分析比较测试结果。
二、题目分析调幅调制和解调在理论上包括了信号处理，模拟电子，高频电子和通信原理等知识，涉及比较广泛。
在实际上包括了各种不同信息传输的最基本原理，是大多数设备发射与接收的基本部分，所以我们做的这个课题是有很大的意义的。
本设计报告总体分为两大问题：信号的解调和调制。
在调制部分省略了载波信号的放大、功放部分，要调制的信号也同样省略了放大部分，所以在调制中保留了调制器中的主要部分—乘法器，在解调部分也只是保留了检波器部分，即二极管检波器。
在确定电路后，利用了EDA 软件Multisim进行仿真来验证结果。
二、电路的总框图三、课程设计的目的目的：通过课程设计，使学生加强对高频电子技术电路的理解，学会查寻资料﹑方案比较，以及设计计算等环节。
进一步提高分析解决实际问题的能力，创造一个动脑动手﹑独立开展电路实验的机会，锻炼分析﹑解决高频电子电路问题的实际本领，真正实现由课本知识向实际能力的转化；通过典型电路的设计与制作，加深对基本原理的了解，增强学生的实践能力。
四、课程设计的内容1、AM振幅调制解调器的设计（1）AM振幅调制解调器的设计设计要求：用模拟乘法器MC1496设计一振幅调制器，使其能实现AM信号调制主要指标：载波频率：100kHz 10MV 正弦波调制信号：1KHz 100MV 正弦波输出信号幅度：大于等于5V（峰峰值）无明显失真（2）AM信号同步检波器设计要求：用模拟乘法器MC1496设计一AM 信号同步检波器主要指标：输入AM信号：载波频100KHz 正弦波，调制信号：1KHz 正弦波，幅度大于1V，调制度为60%。
输出信号：无明显失真，幅度大于5V。
五、课程设计的原理1.MC1496模拟乘法器MC1496是双平衡四象限模拟乘法器。
其内部电路和引脚如下图(a)(b)所示。
其中VT1,VT2与VT3,VT4组成双差分放大器，VT5,VT6组成的单差分放大器用以激励VT1～VT4。
VT7、VT8及其偏置电路组成差分放大器、的恒流源。
引脚8与10接输入电压UX，1与4接另一输入电压Uy，输出电压U0从引脚6与12输出。
引脚2与3 外接电阻RE，对差分放大器VT5、VT6 产生串联电流负反馈，以扩展输入电压Uy的线性动态范围。
引脚14为负电源端（双电源供电时）或接地端（单电源供电使），引脚5外接电阻R5。
用来调节偏置电流I5及镜像电流I0的值。
1）MC1496的内部结构图MC1496的引脚电路2）静态工作点的设定(1)静态偏置电压的设置静态偏置电压的设置应保证各个晶体管工作在放大状态，即晶体管的集-基极间的电压应大于或等于2V，小于或等于最大允许工作电压。
根据MC1496的特性参数，对于图10-1所示的内部电路，应用时，静态偏置电压（输入电压为0时）应满足下列关系，即ν8=ν10, ν1=ν4, ν6=ν1212V≥ν6(ν12)－ν8(ν10)>2V12V≥ν8(ν10)－ν1(ν4)>2.7V12V≥ν1(ν4)－ν5>2.7V设载波信号的表达式为，调制信号的表达式为，则调幅信号的表达式为：(2)静态偏置电流的确定静态偏置电流主要由恒流源I0的值来确定。
当器件为单电源工作时，引脚14接地，5脚通过一电阻VR 接正电源+VCC 由于I 0是I 5的镜像电流，所以改变V R 可以调节I 0的大小，即5007.050+-=≈R CC V V V I I 当器件为双电源工作时，引脚14接负电源-V ee ，5脚通过一电阻V R 接地，所以改变V R 可以调节I 0的大小，即5007.050+-=≈R ee V V V I I 根据MC1496的性能参数，器件的静态电流应小于4mA ，一般取mA I I 150=≈。
在本实验电路中V R 用6.8K 的电阻R 15代替。
四.课程设计的步骤或计算1.载波信号和调制信号的仿真载波Uc(t)频率为100KHZ ，振幅为10mv 。
调制信号U（t）频率为1KHZ,振幅为100mv。
MC1496构成的双边带调幅波电路原理图MC1496构成的振幅调制器的调试和仿真MC1496构成的振幅调制器的仿真图其中载波信号UC经高频耦合电容C2从Ux 端输入，C3为高频旁路电容，使8脚接地。
调制信号U0经低频耦合电容C1从Uy端输入，C4为低频旁路电容，使4脚接地。
调幅信号从12脚单端输出。
器件采用双电供电方式，所以5脚的偏置电阻R5接地，可计算器件的静态偏置电流I5或I0 ，即脚2与3间接入负反馈电阻RE，以扩展调制信号Uw的线性动态范围，增大线性范围增大，但乘法器的增益随之减少。
RP设置为一半状态，在实现调幅时载波信号加载在Q1，Q4 的输入端，即IO8、IO10 管脚。
调制信号加载在差动放大器Q5、Q6 即管脚IO1、IO4。
IO2、IO3 管脚外接电阻，以扩大调制信号动态范围。
已调制信号由双差动放大器的两集电极输出。
接于正电源电路的电阻R6, R4用来分压，以便提供相乘器内部Q1~Q4 管的基极偏压；负电源通过RP，R12，R13 及R9，R10 的分压供给相乘器内部Q5、Q6 管基极偏压，RP 为载波调零电位器，调节RP 可使电路对称以减小载波信号输出；R8,R14 为输出端的负载电阻，接于IO2、IO3端电阻R7 用来扩大U 的线性动态范围，同时控制乘法器的增益。
1.调RP2电位器使载波输入端平衡，在调制信号输入锁IN2加峰峰值为100mv，频率为1KHZ的正弦信号，调节RP2电位器，用示波器观察输入端，使信号最小。
2.在载波输入端IN1加峰值为VC 10mv ，频率为100 KHZ的正弦先好，二实现全载波调幅1)低频信号不就加入，送入IN1段载波信号仍为Vs（t）=10sin2π*100000t (mv),调节PR1使Vab=0.25V，再将低频信号Vs （t）=10sin2π*1000t （mv）加至调制器输入端IN2，此时纪律调幅波波形2)载波信号VC(t)不变，将调制的信号改为方波，幅值为100mv，观察记录此时的已调波3）实现抑制载波调幅1.低频信号不加入，送入IN1端载波信号仍为Vs（t）=10sin2π*100000t (mv)，调节RP1，用示波器观察输出端波形，使输出V=0.2.载波输入端不变，调制信号输入端IN2加为V（t）=10sin2π*1000t （mv）信号，记录波形3）所加载波信号和调幅信号均不变，微调RP2为一个值，观察输出波形五．课程设计的结果与结论1）通过实验电路仿真所得到的结果满足预期所设定的结果，最后结果如下图所示：2）通过实际电路所得数据与仿真数据的对比，可以看出以下三个不同点：①管脚1 与管脚4 的实际静态偏置电压与仿真中的数值有所不同。
在实际静态工作电压数据中，管脚1 与管脚4 的电压主要是由负电源的部分分压提供的。
由于实际元器件都并不是处于理想状态，这是造成差异的主要原因。
但这个误差对整个实验并无明显的影响。
可以加大RP 的电阻值或者同时加大R12，R13 电阻值，以减小误差。
②在抑制载波振幅调制波形中，实际电路的波形上下不对称。
主要是由于器件内部参数不可能完全对称，致使输出波形出现载波漏信号。
管脚1 和4 分别接两个51 欧的电阻，以抑制载波漏信号和改善温度性能。
所以可以通过在R9 或R10 或管脚8 中串联上一个100 欧的电位器，调节该电位器即可改善波形的对称性[3]。
③实际电路的波形的图像都有些毛刺现象，主要原因是输出和输入都受到外界的干扰。
本文利用Multisim10 软件强大的电路设计和仿真功能以及电路参数调节的灵活性，创建MC1496构成的双边带调幅电路，利用仿真平台自带的虚拟仪器进行仿真测试，并结合实际电路测试实验对不同的实验结果进行比对和分析。
六．参考文献[1] 沈伟慈，通信电路(第二版).西安电子科技大学，2007[1]樊昌信, 通信原理[M ] . 北京: 国防工业出版社, 2001 .[2]张肃文, 陆兆熊. 高频电子线路[M ] . 北京: 高等教育出版社, 1993 .[3]于洪珍，通信电子电路[M ] . 北京: 电子工业出版社,2002 .[4] 梁恩主等，protel 99SE电路设计仿真应用,清华大学出版社,2000.[5]胡宴如，高频电子线路. 北京: 高等教育出版社，2009.1。
