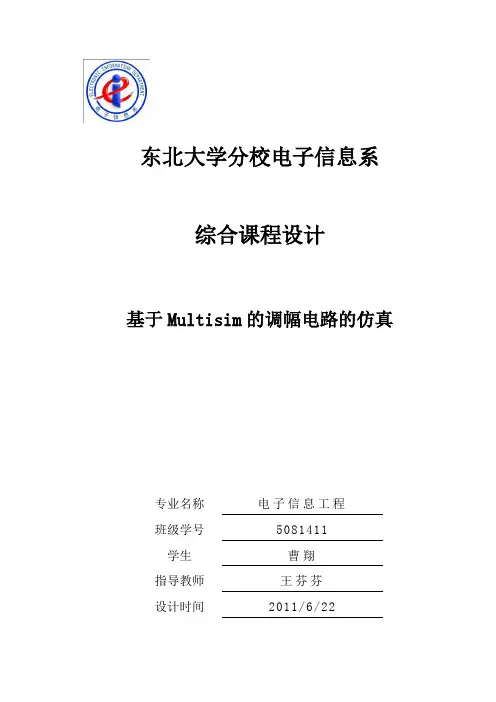

东北大学分校电子信息系综合课程设计基于Multisim的调幅电路的仿真专业名称电子信息工程班级学号5081411学生曹翔指导教师王芬芬设计时间2011/6/22基于Multisim的调幅电路的仿真1.前言信号调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且是频谱资源得到充分利用。
调制作用的实质就是使相同频率围的信号分别依托于不同频率的载波上，接收机就可以分离出所需的频率信号，不致相互干扰。
而要还原出被调制的信号就需要解调电路。
调制与解调在高频通信领域有着广泛的应用，同时也是信号处理应用的重要问题之一，系统的仿真和分析是设计过程中的重要步骤和必要的保证。
论文利用Multisim提供的示波器模块，分别对信号的调幅和解调进行了波形分析。
AM调制优点在于系统结构简单，价格低廉，所以至今仍广泛应用于无线但广播。
与AM信号相比，因为不存在载波分量，DSB调制效率是100%。
我们注意到DSB信号两个边带中任意一个都包含了M(w)的所有频谱成分，所以利用SSB调幅可以提高信道的利用率，所以选择SSB调制与解调作为课程设计的题目具有很大的实际意义。
论文主要是综述现代通信系统中AM ,DSB,SSB调制解调的基本技术，并分别在时域讨论振幅调制与解调的基本原理, 以及介绍分析有关电路组成。
此课程设计的目的在于进一步巩固高频、通信原理等相关专业课上所学关于频率调制与解调等相关容。
同时加强了团队合作意识，培养分析问题、解决问题的综合能力。
本次综合课设于2011年6月20日着手准备。
我团队四人：曹翔、婷婷、赖志娟、少楠分工合作，利用两天时间完成对设计题目的认识与了解，用三天时间完成了本次设计的仿真、调试。
2.基本理论由于从消息转换过来的调制信号具有频率较低的频谱分量，这种信号在许多信道中不宜传输。
因此，在通信系统的发送端通常需要有调制过程，同时在接受端则需要有解调过程从而还原出调制信号。
所谓调制就是利用原始信号控制高频载波信号的某一参数，使这个参数随调制信号的变化而变化，最常用的模拟调制方式是用正弦波作为载波的调幅(AM)、调频(FM)、调相 (PM)三种。
解调是与调制相反的过程，即从接收到的已调波信号中恢复原调制信息的过程。
与调幅、调频、调相相对应，有检波、鉴频和鉴相[1]。
振幅调制方式是用传递的低频信号去控制作为传送载体的高频振荡波（称为载波）的幅度，是已调波的幅度随调制信号的大小线性变化，而保持载波的角频率不变。
在振幅调制中，根据所输出已调波信号频谱分量的不同，分为普通调幅（AM ）、抑制载波的双边带调幅（DSB ）、抑制载波的单边带调幅（SSB ）等。
AM 的载波振幅随调制信号大小线性变化。
DSB 是在普通调幅的基础上抑制掉不携带有用信息的载波，保留携带有用信息的两个边带。
SSB 是在双边带调幅的基础上，去掉一个边带，只传输一个边带的调制方式。
它们的主要区别是产生的方法和频谱的结构不同。
3. 利用仿真软件 Multisim 10对AM 电路仿真分析3.1 AM 信号的数学表达式AM 信号是载波信号振幅在0m V 上下按输入调制信号规律变化的一种调幅信号，表达式如下：[]t w t u k V t v c a m o cos )()(0Ω+= （1）由表达式（1）可知，在数学上，调幅电路的组成模型可由一个相加器和一个相乘器组成，如图1所示。
图中，M A 为相乘器的乘积常数，A 为相加器的加权系数，且a cm M k AV A k A ==,图1 普通调幅（AM ）电路的组成模型设调制信号为：)(t u Ω=M c U E Ω+cos t Ω载波电压为：cM t c U u =)(cos t w c上两式相乘为普通振幅调制信号：cM C t s U E K u +=()(cos t Ω）t w U c cM cos=C cM E KU (+t w t U c M cos )cos ΩΩ=t w t M E KU c a c cM cos )cos 1(Ω+=tw t M U c a S cos )cos 1(Ω+ （2） 式中,C M a E U M Ω=称为调幅系数(或调制指数) ，其中0＜a M ≤1。
而当a M ＞1时，在π=Ωt 附近，)(t u c 变为负值，它的包络已不能反映调制信号的变化而造成失真，通常将这种失真成为过调幅失真，此种现象是要尽量避免的。
3.2 普通调幅（AM ）信号的波形在Multisim 仿真电路窗口中创建如图3.1.2所示的由乘法器(K=1)组成的普通调幅(AM)电路，在该电路中，直流电压源 c E (图中4V )和低频调制信号)(t U Ω (图中2V )分别加到乘法器A1的X 输入端口，高频载波信号电压)(t c U (图中1V )加到乘法器的Y 输入端口。
将示波器的A 、B 通道分别加到乘法器的X 输入端口、模拟加法器的输出端口，其构成如下图2所示：图2乘法器组成的普通调幅(AM)电路)(t u c运行仿真电路可得到输出波形(见图3)。
此时调幅指数C M a E U M Ω==0.5，运行仿真开关,双击示波器图标，可以得到示波器仿真输出波形和输入调制信号波形(见图3)，从图中输出波形可以看出，高频载波信号的振幅随着调制信号的振幅规律变化，即已调信号的振幅在c E 上下按输入调制信号规律变化。
图3普通调幅（AM ）电路的输入波形（上）和调制信号波形（下）从图3.2.1可得到如下结论：调幅电路组成模型中的相乘器对)(t u Ω和)(t u c 实现相乘运算得结果，反映在波形上是将)(t u Ω不失真地转移到载波信号振幅上。
若将图3.2.1中调制信号电压的幅值改为2V ，则调指数C M a E U M Ω==1，这时电路输出的曲线的包络恰好为调幅曲线，其仿真结果见仿真示波器屏幕，如图4所示：图4 调幅电路恰好调幅(M=1)时的调制信号（上）及其输出波形（下）若将图2中调制信号电压的幅值改为12V ，则调制指数C M a E U M Ω==3, Ma>1,这时电路输出的曲为过量调幅曲线，仿真结果如图5所示：图5调制电路过调失真(Ma>1)时的输出波形从图中可以看出已调波的包络形状与调制信号不一样，产生了严重的包络失真，这种情况称为过调失真，在实际应用中应尽量避免。
因此,在振幅调制仿真过程中可以得出如下结：为了保证已调波的包络真实地反映出调制信号的化规律，避免产生过调失真，要求调制系数Ma必满足0<Ma<1，这与式(2)理论上推导得出的结果是一致的。
3.3 普通调幅（AM）信号的解调解调（Demodulation）是调制的逆过程。
振幅调制信号的解调电路称为振幅检波电路，简称检波电路（Detector），它的作用是从振幅调制信号中不失真地检出调制信号来。
对于普通调幅信号来说，它的载波分量未被抑制掉，可以直接利用非线性器件实现相乘作用，得到所需的解调电压，而不必另加同步信号，通常将这种振幅检波器称为包络检波器。
目前应用最广的是二极管包络检波器。
解调调幅波时，二级管总是在输入信号的每个周期的峰值附近到导通，因此I流过电阻R形成检波输输出电压与输入信号包络相同。
二极管电流的平均分量av出，而高频分量被电容C滤掉。
图6即为调制波形和解调输出波形。
图6检波器输出波形（上）与输入调幅波（下）的关系（不失真）由于参数的选择，检波器容易惰性失真。
在二级管截止期间，电容C两端电压下降的速度取决于RC的时常数。
如果电容放电速度很慢，使得输出电压不能跟随输入信号包络下降的速度，那么检波输出将与输入信号包络不一样，产生失真。
把由于RC时间常数过大而引起的这种失真称为惰性失真或者对角线切割失真。
如图7：图7检波器出现惰性失真时的输出波形同时还有一种失真，底部切割失真。
如图8所示。
产生这种失真是因为交直流负载不同引起的。
要避免底边切割失真，一定要设法增大交流阻抗和直流阻抗的比值。
图8 检波器出现负峰切割失真时的输出波形由上面三图可得如下结论：当用二极管包络检波法解调普通调幅波时，要选择合适的电路参数。
4.利用仿真软件Multisim 10对DSB电路仿真分析4.1 DSB信号的数学表达式抑制掉调幅信号频谱结构中无用的载频分量，仅传输两个边频的调制方式成为抑制载波的双边带调制，简称双边带调制，并表示为：t w t u k t u c a cos )()(0Ω=显然，它与调幅信号的区别就在于其载波电压振幅不是在0m V 上下按调制信号规律变化。
这样，当调制信号)(t u Ω进入负半周时，)(t u o 就变为负值。
表明载波电压产生0180相移。
因而当)(t u Ω自正值或负值通过零值变化时，双边带调制信号波形均将出现0180的相移突变。
双边带调制信号的包络已不再反映)(t u Ω的变化，但它仍保持频谱搬移的特性，因而仍是振幅调制波的一种，并可用相乘器作为双边带调制电路的组成模型，如下图9所示，图中a cm M k V A =。
图9 双边带调制信号组成模型4.1.1 调制过程的数学表达式设载波电压为：t w U t u c cM c cos )(=调制信号为：t U t u M Ω=ΩΩcos )(经过模拟乘法器A1后输出电压为抑制载波双边带调制信号，其数学表达式为：)()()(t u t u K t u c Ω⨯⨯==t U t w U K M c cM Ω⨯⨯Ωcos cos=[]2)cos()cos(t w t w U KU c c M cM Ω-+Ω+Ω （4）4.1.2 解调过程的数学表达式双边带调幅波的电压)(t u 可表示为：t w KU t u c cM cos )(=tw t u U t U c M M cos )(cos ⨯⨯=ΩΩΩΩ本机载波电压为：t w U t u c cM c cos )(=解调波的表达式：)()()(t u t u K t u c p ⨯⨯==t U t w U K M c cM Ω⨯⨯Ωcos cos=[]2)cos()cos(t w t w U KU c c M cM Ω-+Ω+Ω （5）4.2 DSB 信号的波形在Multisim 仿真电路窗口中创建如下图10所示的电路，其中由高频载波信号)(t u c (13V )、低频调制信号)(t u Ω (9V )及乘法器(K=0.1)A3组成抑制载波双边带调幅电路；由模拟乘法器A1输出电压u(t)、本机载波信号)(t u c (14V )和乘法器(K=0.1)A4组成抑制载波双边带解调电路,其目的是从抑制载波双边带调幅波中检出调制信号)(t u Ω。
图10 DSB 乘法器调制解调电路运行仿真开关,双击示波器图标，可以得到抑制载波双边带调幅仿真输出波形如图11所示：)(t u o振幅调制波的解调电路)(t u s )(t u o u )(t u r)(t u s xyA M xy 低通滤波器图11 用乘法器组成的抑制载波双边带(DSB)输入波形及调制波形4.3 DSB 信号的解调如图12所示，为输入振幅调制信号电压，为反映调制信号变化的输出电压。
