DS9370 系列的每款三技术(TriTech®) 被动红外/微波探测器型号均为全方位探测器，它们采用多种专利处理技术，拥有卓越的捕获性能并消除了误报。
每种型号均可以安装在高度达 7.6 米（25英尺）的天花板上。
借助三个可灵活调节的独立被动红外探测组件，DS9370 系列可在所有安装高度均实现完全覆盖，并且能够为特定区域定制探测范围。
基本功能信号处理同时激活两个保护区域时，探测器使用被动红外和微波技术来确定报警状态。
报警信号必须满足两种技术的信号要求才能激活报警。
一步探测技术（FSP）FSP 实现了立即对人体目标做出回应，同时对其它来源的防误报能力丝毫不受影响。
FSP 根据信号幅度、极性、斜率和周期来调节灵敏度，这使安装人员省去了针对应用场合选择灵敏度级别的麻烦。
每个传感器单独对信号进行处理，并且两个传感器必须同时检测到报警才能激活报警继电器。
微波信号处理自适应处理功能根据背景干扰进行调节。
这有助于减少误报，同时保持优异的捕获性能。
微波监测获得专利的全面受监测的微波电路可以在微波子系统发生故障时提供单一技术覆盖。
测试功能•从任何角度和任何安装高度均可以看到高效 LED 指示灯和光管系统提供的步测指示。
•报警记忆功能允许探测器闭锁报警 LED 指示灯，从而有助于做出响应。
•远程 LED 步测控制功能允许用户在不需要访问探测器的情况下，使用切换式输入来启用或禁用 LED 指示灯。
证书与认可地区认证欧洲CE DS9370 and DS9370-C: 89/336/EEC,EN55022: 1998 +A1: 2000 +A2: 2003,EN50130-4: 1996 +A1: 1998 +A2: 2003,EN61000-4-2: 1995 +A1: 1998 +A2:2001, EN61000-4-3: 2002 +A1: 2003,EN61000-4-4: 1995 +A1: 2000 +A2:2001, EN61000-4-5: 1995 +A1: 2001,EN61000-4-6: 1996 +A1: 2001 +A2:2001, EN61000-4-11: 1994 +A1: 2001,EN60950-1: 2001 +A11: 2004, EN 300440-2 V1.1.1: 2001-09, EN 300 489Parts-1 and -3 V1.2.1: 2000-08比利时INCERT B-509-0013 (DS9370 only)B-509-0013/b (DS9370-BEL only)DS9370 系列全方位三技术探测器▶安装高度可达 7.6 米（25 英尺）▶光学镜头可灵活调节，确保完全覆盖，并可定制探测范围▶分离式外壳和底板，便于安装▶高效 LED 指示灯和光管系统，方便步测▶一步探测技术 (FSP)▶微波自适应处理▶360°x 21 米（70 英尺）全方位探测范围2地区认证美国ULDS9370: ANSR: Intrusion Detection Units (UL639), ANSR7: Intrusion Detection Units Certified for Canada (cULus)FCCESV9370加拿大IC 1249A-12073中国CCC DS9370-CHI: 2004031901000038巴西ANATEL 0871-03-1855新加坡iDALPREQ-S0154-2004澳大利亚DS9370：AUS C-tick中国CCC2004031901000038欧洲符合 EN50131‑1 2 级标准安装/配置俯视图0m2m 4m 6m2m2m6m7ft20ft33ft10m10m33ft20ft7ft侧视图探测范围信息探测器安装高度为 3.7 至 7.6 米（12 至 25 英尺）时，提供 360°x21 米（70 英尺）全方位探测范围。
小博士说明书介绍感谢您购买etrex(小博士)GPS接收机(以下简称“小博士”)--我们不停努力的结果，为了可以使您的新型GPS接收机发挥最大的用途，并且了解所有的操作细节，您可以花些时间阅读一下本手册。
手册由五部分组成：一、序言部分介绍了关于GPS系统和GPS接收机的基本知识。
二、基本操作部分介绍了“小博士”的结构、按键和基本操作。
三、主页面部分介绍了“小博士”四个主页面的概况。
四、具体功能详述部分详细说明了“小博士”各种功能的使用细节。
五、附录部分技术指标，相关附件等其他方面的信息。
标准配置包括主机：1台牵引绳索：1根中文说明书：1本本手册中，所有的按键名称将使用黑体字，所有的菜单选项将用“”括起来.GPS介绍全球定位系统（global positioning system - GPS）是美国从本世纪70年代开始研制，历时20年，耗资200亿美元，于1994年全面建成，具有在海、陆、空进行全方位实时三维导航与定位能力的新一代卫星导航与定位系统。
经过近10年我国测绘等部门的使用表明，GPS以全天候、高精度、自动化、高效益等显著的特点，赢得了广大测绘工作者的信赖，并成功地应用于大地测量、工程测量、航空摄影测量、运载工具导航和管制、地壳运动监测、工程变形监测、资源勘察、地球动力学等多种学科，从而给测绘领域带来一场深刻的技术革命。
随着全球定位系统的不断改进，硬、软件的不断完善，应用领域正在不断地开拓，目前已遍及国民经济各种部门，并开始逐步深入人们的日常生活。
GPS系统的特点:1)全球，全天候工作：能为用户提供连续，实时的三维位置，三维速度和精密时间。
不受天气的影响。
2)定位精度高：单机定位精度优于10米，采用差分定位，精度可达厘米级和毫米级。
3)功能多，应用广：随着人们对GPS认识的加深，GPS不仅在测量、导航、测速、测时等方面得到更广泛的应用，而且其应用领域不断扩大。
GPS发展历程GPS实施计划共分三个阶段：第一阶段为方案论证和初步设计阶段。
水位测控仪使用说明书V2.0济南智泽贸易有限公司目录1、概述 (2)2、技术指标 (2)3、工作原理 (3)4、面板布置及使用方法 (4)5、安装与调整 (6)6、注意事项 (11)7、低功耗说明 (11)8、质保与售后 (12)9、联系方式 (12)10、免责声明 (12)一、概述水位测控仪，是根据水利工程的实际需要而制造的，它和模拟量输入的液位传感器（如投入式或超声波传感器）相配合组成水位测控系统。
水位测控仪采用微电脑控制技术，具有测量值和设定值数码显示；输入输出电路采用光电隔离技术；三个继电器动作(上限、下限、设定点三个预置点)；4-20mA标准模拟量输出，RS485串行通讯接口等。
继电器动作预置由仪表面板的按键完成，继电器动作时相应的指示灯点亮、蜂鸣器发出报警(静、响可控)功能。
该仪表通过内部设定可完成：海拔基值的设定、测量数据的修正系数、4-20mA对应满量程调整等。
传感器相对零点，用户可轻松地查看和设置等，可选择显示相对水位和设定水位或显示相对水位和绝对水位(含海拔基值),是理想的水位测控仪表。
下图为水位测控仪系统结构示意图：二、技术指标1、相对测量范围：0~65000cm(或0~65000mm)2、绝对测量范围：海拔基值~99999cm(或海拔基值~99999mm)3、分辨率：1cm(或1mm)4、修正系数：(1~65000)/10000用户可自行调节5、精度；±0.1%×量程±1cm(或±1mm)微处理器4-20mA输出RS485接口声光报警继电器输出设定值LED显示测量值LED显示6、海拔基值设定：-9999~99999cm (或-9999~99999mm)7、输出接点：●上限：测量值大于等于上限值，声、光报警，上限继电器动作；●下限：测量值小于等于下限值，声、光报警，下限继电器动作；●设定：测量值大于等于设定值，声、光报警，设定继电器动作；●触点容量：AC220V/5ADC125V/5A8、输入信号：4-20mA 标准模拟量信号9、输出信号(光电隔离)：4-20m 标准模拟量输出(对应值用户可自行调节)(选配)10、通讯接口:RS485接口(支持MODBUS-RTU 协议)11、工作环境：无剧烈振动防尘场所；温度：-20—60℃湿度：≤95%12、工作电压：AC220V ±10%50HZ13、机箱尺寸∥(开口尺寸)(单位mm)：高80×宽160×深120∥高76×宽152三、工作原理水位变化带动传感器变化，将变化的水位转变为4-20mA 模拟信号后，输入到测控仪，经微处理器处理后，以数字显示其水位值，同时按照不同的设定值及上限、下限控制继电器触点输出状态，提供控制信号。

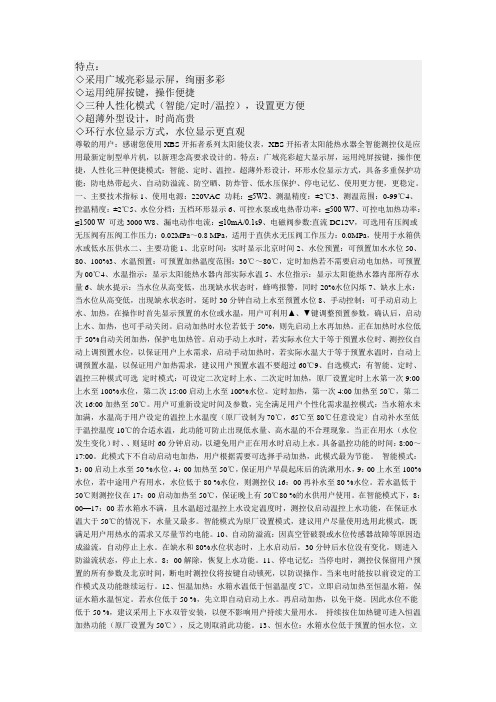

特点：◇采用广域亮彩显示屏，绚丽多彩◇运用纯屏按键，操作便捷◇三种人性化模式（智能/定时/温控），设置更方便◇超薄外型设计，时尚高贵◇环行水位显示方式，水位显示更直观尊敬的用户：感谢您使用XBS开拓者系列太阳能仪表，XBS开拓者太阳能热水器全智能测控仪是应用最新定制型单片机，以新理念高要求设计的。
特点：广域亮彩超大显示屏，运用纯屏按键，操作便捷，人性化三种便捷模式：智能、定时、温控。
超薄外形设计，环形水位显示方式，具备多重保护功能：防电热带起火、自动防溢流、防空晒、防炸管、低水压保护、停电记忆、使用更方便，更稳定。
一、主要技术指标1、使用电源：220VAC 功耗：≤5W2、测温精度：±2℃3、测温范围：0-99℃4、控温精度：±2℃5、水位分档：五档环形显示6、可控水泵或电热带功率：≤500 W7、可控电加热功率：≤1500 W 可选3000 W8、漏电动作电流：≤10mA/0.1s9、电磁阀参数:直流DC12V，可选用有压阀或无压阀有压阀工作压力：0.02MPa～0.8 MPa，适用于直供水无压阀工作压力：0.0MPa，使用于水箱供水或低水压供水二、主要功能1、北京时间：实时显示北京时间2、水位预置：可预置加水水位50、80、100%3、水温预置：可预置加热温度范围：30℃～80℃，定时加热若不需要启动电加热，可预置为00℃4、水温指示：显示太阳能热水器内部实际水温5、水位指示：显示太阳能热水器内部所存水量6、缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁7、缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位8、手动控制：可手动启动上水、加热，在操作时首先显示预置的水位或水温，用户可利用▲、▼键调整预置参数，确认后，启动上水、加热，也可手动关闭。
启动加热时水位若低于50%，则先启动上水再加热。
正在加热时水位低于50%自动关闭加热，保护电加热管。
特点：◇采用广域亮彩显示屏，绚丽多彩◇运用纯屏按键，操作便捷◇三种人性化模式（智能/定时/温控），设置更方便◇超薄外型设计，时尚高贵◇环行水位显示方式，水位显示更直观尊敬的用户：感谢您使用XBS开拓者系列太阳能仪表，XBS开拓者太阳能热水器全智能测控仪是应用最新定制型单片机，以新理念高要求设计的。
特点：广域亮彩超大显示屏，运用纯屏按键，操作便捷，人性化三种便捷模式：智能、定时、温控。
超薄外形设计，环形水位显示方式，具备多重保护功能：防电热带起火、自动防溢流、防空晒、防炸管、低水压保护、停电记忆、使用更方便，更稳定。
一、主要技术指标1、使用电源：220VAC 功耗：≤5W2、测温精度：±2℃3、测温范围：0-99℃4、控温精度：±2℃5、水位分档：五档环形显示6、可控水泵或电热带功率：≤500 W7、可控电加热功率：≤1500 W 可选3000 W8、漏电动作电流：≤10mA/0.1s9、电磁阀参数:直流DC12V，可选用有压阀或无压阀有压阀工作压力：0.02MPa～0.8 MPa，适用于直供水无压阀工作压力：0.0MPa，使用于水箱供水或低水压供水二、主要功能1、北京时间：实时显示北京时间2、水位预置：可预置加水水位50、80、100%3、水温预置：可预置加热温度范围：30℃～80℃，定时加热若不需要启动电加热，可预置为00℃4、水温指示：显示太阳能热水器内部实际水温5、水位指示：显示太阳能热水器内部所存水量6、缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁7、缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位8、手动控制：可手动启动上水、加热，在操作时首先显示预置的水位或水温，用户可利用▲、▼键调整预置参数，确认后，启动上水、加热，也可手动关闭。
启动加热时水位若低于50%，则先启动上水再加热。
正在加热时水位低于50%自动关闭加热，保护电加热管。
DH-102双通道智能测控仪使用说明书公司：北京迪辉科技有限公司地址：北京市海淀区知春路113号银网中心大厦北配楼305室展示柜台：北京市海淀区中关村大街28-1号中海园电子市场BC055室电话：************62556228传真：************网站：一、概述DH-102系列双通道智能测控仪与各类传感器、变送器配合使用，可同时对两路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。
主要特点：◆采用当今最先进的ATMEL单片微机作主机，减少了外围部件，工巧匠提高了可靠性。
◆集多种输入型号、输出方式于一机。
◆采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等技术，注重现场容错能力，使整机具有很强的抗干扰能力。
◆采用双四位LED数码管显示，可分别显示每个回路的测量值。
二、主要技术指标：基本误差：0.2％FS±1个字分辨力：1、0.1显示：双四位LED数码管输入信号：标准电流4～20m A标准电压0～5V，1～5V热电偶K、S、B、T、E、J、WRE、N热电阻Pt100、Cu50、Cu100报警输出：每个回路可分别带上、下限报警控制输出，继电器输出触点容量AC220V/3A或AC220V/1A。
变送输出：每个回路可分别带4～20m A、0～10m A、1～5V、0～5V隔离变送输出。
馈电输出：DC24V/30m A电源：开关电源85～265VAC功耗：4W环境温度：0～50℃环境湿度：<85％RH外形尺寸：96mm×96mm×110mm三、操作说明Ⅰ、上电自检⑴按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线。
⑵仔细检查仪表的接线，正确无误后方可打开电源。
⑶接通电源后仪表上排数码管显示HELO下排数码管显示PASS字样表示仪表自检通过,如果显示-HH-表示该回路超量限或传感器开路,仪表采用人机对话形式输入参数,用各种提示符来提示应输入的数据。
太阳能博士b3000显示屏说明
太阳能博士B3000显示屏是一款高品质的显示屏产品，适用于各种户外活动和野外探险。
以下是该产品的说明：
外观特点：
尺寸为30英寸，重量轻便，易于携带；
采用全铝合金材质，具有优异的耐腐蚀性和耐用性；
配备防水、防尘、防震设计，适应各种恶劣环境；
具有高亮度和广视角，可在强光下清晰显示。
功能特点：
支持多种输入信号，包括HDMI、VGA、USB等；
可调节亮度、对比度、色彩等参数，满足不同需求；
支持定时开关机，节能环保；
具有内置音响，可播放音乐和视频。
使用注意事项：
避免在高温、潮湿或有腐蚀性气体的环境下使用；
在安装和拆卸时，请先断开电源；
不要将本产品暴露于直接阳光下或靠近热源使用；
请勿在水中或潮湿的地方使用本产品。
维护保养：
定期清洁屏幕表面和外壳，避免灰尘和污垢影响显示效果；
不要使用含有酸性或碱性物质的清洁剂擦拭屏幕表面；
在不使用时，请将本产品存放在干燥通风的地方。
太阳能博士B3000显示屏是一款高品质、多功能的显示屏产品，适用于各种户外活动和野外探险。
如果您有任何疑问或需要进一步了解该产品，请联系我们的客服人员。
博士能202460测距仪介绍首先，从整体外观来看，博士能202460测距仪是紧凑、小巧、精致的外观，体积小、重量轻，非常适合户外随身携带，拿在手掌或者放在口袋里都很方便。
坚固的金属壳外包裹着橡胶材质，抗摔、耐磨。
整个机身上半部分的外覆橡胶设计了防滑纹理，长时间拿在手里也不会感觉到手部很酸、很累。
博士能202460是一款1300码的测距仪，可测量直线距离和角度测量，并且针对不同人群设计独特的弓箭和弹道测量模式。
而且带有防水防雾功能，我再也不用担心外出的时候天气不好了。
特有的高清防水镜片，加上博士能专业的镀膜技术，整个成像、画面感都是我以前所感受不到的，博士能的光学效果我是很满意的。
然而，最令我惊喜的是这款测距仪还带有调节亮度的功能，一共四个档位可以调节亮光的强弱，所以说无论在什么天气下、环境下去测量，都不用担心因光线昏暗而造成测量的误差，而且整个数据的显示都是红色,可以清晰的显示米/码的距离、角度和纠正米/码的距离，非常醒目。
这款机器并不复杂，操作起来也异常简单，两个按钮就可以解决过去人力、物力的过渡浪费，别看这一个小小的测距仪，功能可是应有尽有呢！模式键不但能调节亮度的强弱，还可以在米/码之间随意切换，满足更多人的观测习惯。
红色的是开机测量键，为黑色酷酷的机器增添了一抹青春的色彩，我很喜欢这个设计，看上去让人眼前一亮。
其实这个小小的机器，再设计上还是很花心思的，比如这个红色的按钮、比如机身上博士能的标志所隐藏的模式键等等。
这些设计看似不经意，却很花心思。
镜头处还有调焦的设计，6倍的放大倍率，21mm的镜头口径集于一身。
你甚至难以想象这个博士能202460测距仪的测量精度准确到199码内为±0.5，这是其他品牌并不能达到的，而且测量数据有款有准确。
其实说了这么多，也是想和大家分享一下我得到一个很好的测距仪的激动心情，也许它适合你或许在你使用之后比我更惊喜。
这些都是说不好的，而且它只花费了我不到三千元，是完全符合我的预算费用的！在各方面都合适的情况下，毫不犹豫我就把它带回家了！在充分使用和了解之后才和大家分享，希望能分享这份喜悦。

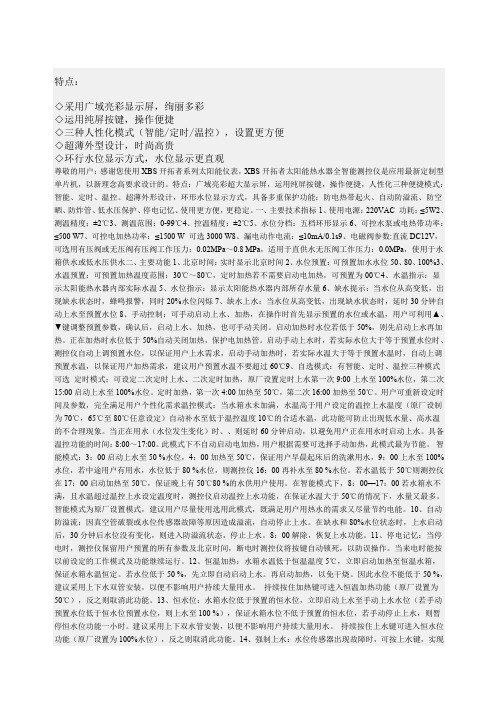

B S小博士开拓者全智能测控仪Newly compiled on November 23, 2020特点：◇采用广域亮彩显示屏，绚丽多彩◇运用纯屏按键，操作便捷◇三种人性化模式（智能/定时/温控），设置更方便◇超薄外型设计，时尚高贵◇环行水位显示方式，水位显示更直观尊敬的用户：感谢您使用XBS开拓者系列太阳能仪表，XBS开拓者太阳能热水器全智能测控仪是应用最新定制型单片机，以新理念高要求设计的。
特点：广域亮彩超大显示屏，运用纯屏按键，操作便捷，人性化三种便捷模式：智能、定时、温控。
超薄外形设计，环形水位显示方式，具备多重保护功能：防电热带起火、自动防溢流、防空晒、防炸管、低水压保护、停电记忆、使用更方便，更稳定。
一、主要技术指标1、使用电源：220VAC 功耗：≤5W2、测温精度：±2℃3、测温范围：0-99℃4、控温精度：±2℃5、水位分档：五档环形显示6、可控水泵或电热带功率：≤500 W7、可控电加热功率：≤1500 W 可选3000 W8、漏电动作电流：≤10mA/、电磁阀参数:直流DC12V，可选用有压阀或无压阀有压阀工作压力：～ MPa，适用于直供水无压阀工作压力：，使用于水箱供水或低水压供水二、主要功能1、北京时间：实时显示北京时间2、水位预置：可预置加水水位50、80、100%3、水温预置：可预置加热温度范围：30℃～80℃，定时加热若不需要启动电加热，可预置为00℃4、水温指示：显示太阳能热水器内部实际水温5、水位指示：显示太阳能热水器内部所存水量6、缺水提示：当水位从高变低，出现缺水状态时，蜂鸣报警，同时20%水位闪烁7、缺水上水：当水位从高变低，出现缺水状态时，延时30分钟自动上水至预置水位8、手动控制：可手动启动上水、加热，在操作时首先显示预置的水位或水温，用户可利用▲、▼键调整预置参数，确认后，启动上水、加热，也可手动关闭。
启动加热时水位若低于50%，则先启动上水再加热。
正在加热时水位低于50%自动关闭加热，保护电加热管。
启动手动上水时，若实际水位大于等于预置水位时、测控仪自动上调预置水位，以保证用户上水需求，启动手动加热时，若实际水温大于等于预置水温时，自动上调预置水温，以保证用户加热需求，建议用户预置水温不要超过60℃9、自选模式：有智能、定时、温控三种模式可选定时模式：可设定二次定时上水、二次定时加热，原厂设置定时上水第一次9:00上水至100%水位，第二次15:00启动上水至100%水位。
定时加热，第一次4:00加热至50℃，第二次16:00加热至50℃。
用户可重新设定时间及参数，完全满足用户个性化需求温控模式：当水箱水未加满，水温高于用户设定的温控上水温度（原厂设制为70℃，65℃至80℃任意设定）自动补水至低于温控温度10℃的合适水温，此功能可防止出现低水量、高水温的不合理现象。
当正在用水（水位发生变化）时、、则延时60分钟启动，以避免用户正在用水时启动上水。
具备温控功能的时间：8:00～17:00。
此模式下不自动启动电加热，用户根据需要可选择手动加热，此模式最为节能。
智能模式：3：00启动上水至50 %水位，4：00加热至50℃，保证用户早晨起床后的洗漱用水，9：00上水至100%水位，若中途用户有用水，水位低于80 %水位，则测控仪16：00再补水至80 %水位。
若水温低于50℃则测控仪在17：00启动加热至50℃，保证晚上有50℃80 %的水供用户使用。
在智能模式下，8：00—17：00若水箱水不满，且水温超过温控上水设定温度时，测控仪启动温控上水功能，在保证水温大于50℃的情况下，水量又最多。
智能模式为原厂设置模式，建议用户尽量使用选用此模式，既满足用户用热水的需求又尽量节约电能。
10、自动防溢流：因真空管破裂或水位传感器故障等原因造成溢流，自动停止上水。
在缺水和80%水位状态时，上水启动后，30分钟后水位没有变化，则进入防溢流状态，停止上水。
8：00解除，恢复上水功能。
11、停电记忆：当停电时，测控仪保留用户预置的所有参数及北京时间，断电时测控仪将按键自动锁死，以防误操作。
当来电时能按以前设定的工作模式及功能继续运行。
12、恒温加热：水箱水温低于恒温温度5℃，立即启动加热至恒温水箱，保证水箱水温恒定。
若水位低于50 %，先立即自动启动上水。
再启动加热，以免干烧。
因此水位不能低于50 %，建议采用上下水双管安装，以便不影响用户持续大量用水。
持续按住加热键可进入恒温加热功能（原厂设置为50℃），反之则取消此功能。
13、恒水位：水箱水位低于预置的恒水位，立即启动上水至手动上水水位（若手动预置水位低于恒水位预置水位，则上水至100 %），保证水箱水位不低于预置的恒水位，若手动停止上水，则暂停恒水位功能一小时。
建议采用上下双水管安装，以便不影响用户持续大量用水。
持续按住上水键可进入恒水位功能（原厂设置为100%水位），反之则取消此功能。
14、强制上水：水位传感器出现故障时，可按上水键，实现强制上水，每分钟会出现蜂鸣提示，注意有无溢水，8分钟后自动关闭上水。
15、低水压上水：在上水过程中，水压过低或停水，测控仪会自动进入低水压模式，在此上水模式中，测控仪会间隔30分钟启动上水，若30分钟内仍不能使水位上升一档，则停止30分钟，然后再启动上水，反复循环运行，以避免在低水压或停水时发生以下严重后果：1、电磁阀、水泵长期通电运行，造成水泵空转烧毁。
2、由于太阳能真空管破裂或其他原因漏水，造成不断上水而水箱、屋顶长期流水。
3、停水后，突然来水，由于空晒，太阳能水箱温度过高，而造成炸管。
16、管道保温：冬天室外气温较低时，可按保温键，启动电热带，防止水管冻裂，再按保温键，则关闭电热带。
17、防电热带起火：在启动管道保温功能后，测控仪在电热带加热管道温度平衡后（通电约10分钟），自动关闭电热带，等管道温度下降后，再次按用户自行设定的延时时间（原厂设置30分钟，若设制为0分钟。
则电热带长期通电）启动电热带，此过程自动重复运行，可避免长期通电电热带，节约电能，并有效防止因长期通电造成电热带老化等恶性事故。
18、防炸管保护：在缺水状态时，温度超过95℃，所有上水功能停止，有效防止炸管。
19、自动增压：在供水水压较低时，可选择上水增压功能，在上水时，测控仪打开电磁阀同步启动水泵加压供水，水上满后，两者同时关闭。
打开下方小盖调节拨动开关选择上水增压功能或管道保温功能。
20、水位灵敏调节：如用户水质比较（导电差，一般在山区），把拨动开关调到“高”，出厂调至为“低”。
21、漏电保护：当电加热漏电时，电加热马上断电，同时显示屏“漏电”闪烁，蜂鸣器蜂鸣三声，按加热键漏电复位。
漏电后请马上检查电加热器，以免发生事故。
三、使用方法：测控仪原厂设置是智能模式运行的，因此用户不必作任何操作。
若用户需调整北京时间及选择其它工作模式，可按如下操作：1、调整北京时间：按设置键，“时”闪烁，可利用上升▲，下降▼键调时，按设置键确认，“分”闪烁，可利用上升▲，下降▼键调分，按设置键确认。
2、确认北京时间后，利用上升▲，下降▼键选择智能、定时、温控工作模式，被选中的模式开始闪烁，按设置键确认即可。
3、若选择定时模式：显示第一次定时上水时间，上水水位，利用上升▲，下降▼键调时、调分、预置水位并分别按设置键确认。
相同操作设置第二次定时上水。
二次定时上水设置完毕后，设置第一次定时加热时间、加热温度、利用升▲，下降▼键调时、调分，预置水温并分别按设置键确认。
相同操作设置第二次定时上水加热。
4、若选择温控模式：显示温控上水利用上升▲，下降▼键预置温控温度并按设置键确认。
按加热、上水、保温键可启动对应功能。
启动后，加热、上水、保温图标闪烁。
用户持续按住设置键可恢复原厂设置的所有参数。
注意事项1、为保护太阳能热水器及水温水位传感器，水箱内不得长期无水。
2、为防止错误操作及电源不正常控制失灵等意外问题造成长时间水箱溢流，太阳能热水器必须安装在不发生水渗漏到室内或喷射造成事故的地方，并注意防雷击。
3、本测控仪具有漏电保护功能，因此用户用水时只需按下加热键关闭加热，加热指示灯熄灭，即可放心使用，必要时拔下电加热插头。
常见故障及处理故障现象原因处理办法开机无自检不显示，乱显示电压不足或接触不良仪表保护拔下电源插头检查电压，重新接入电源按总复位键复位显示－－20%水位100％水位指示灯同时闪烁插头接触不良插反或断线遭雷击损坏红色色标相对重新插紧或更换维修、更换主机上水缓慢或不上水供水水压低或电磁阀滤网有脏物堵塞电磁阀连线断线停水或真空管破裂加压上水或清洗电磁阀滤网检查连接线等待来水或更换真空管加热图案点亮温度不上升或不能连续上升电加热管坏电加热管具有温控装置更换电加热管降低预置加热温度全智能测控仪的安装1、打开测控仪下方接线盒盖；2、将托架安装在不直接淋水又便观察使用的地方，用螺钉固定牢固；3、将测控仪挂在托架上，按照线路板上所示的接线座，分别将电磁阀、信号线、连接线与对应的接线座相连接；4、连接线可从后方位置出线，盖上接线盒盖，全部安装完毕后检查无误上电自检。
电磁阀的安装1、安装方向“电磁阀”进水端与出水端不得装错，有滤网为进水端，底部箭头所示为水流方向；2、二芯对接线与电磁阀相连，引线可加长，接线时应选用线径较大的电缆线；3、开拓者系列测控仪所配的电磁阀自身带有止回装置，可不安装单向止回阀；4、连接进水端的管子应采用软管或其它方便拆卸的管子，以方便清除滤网上的阻塞物全部安装完毕后检查无误上电自检。
水温水位传感器的安装1、先从溢流管中放入传感器，然后对应传感器接线盒所示，接上四芯信号线，再固定四芯信号线，盖上盒盖后调整位子固定好，拧紧传感器固定螺丝；2、将电缆引进室内，将室外电缆固定，以免拉伤擦伤；3、传感器绝不能与电加热管相碰或距离过近；4、安装过程中绝对不能让插座淋湿或浸湿。
另有下置式传感器，从水箱底补向上安装，拧紧安装固定螺帽，不得有渗水。
