01第十三章 组合体画图

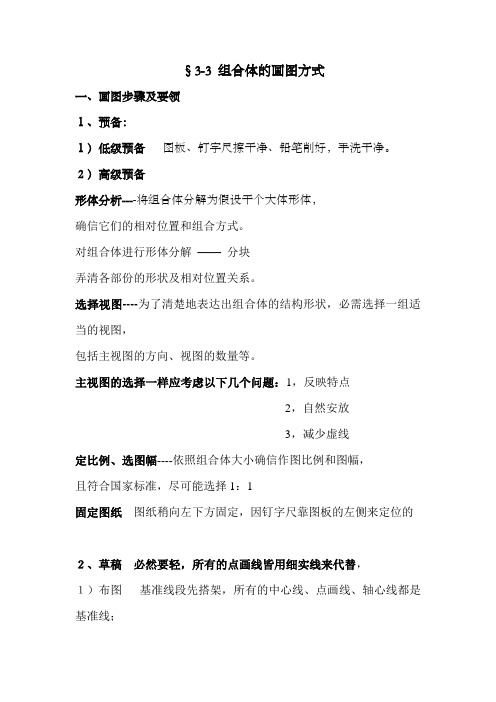

§3-3 组合体的画图方式一、画图步骤及要领１、预备：１）低级预备图板、钉字尺擦干净、铅笔削好，手洗干净。

２）高级预备形体分析----将组合体分解为假设干个大体形体，确信它们的相对位置和组合方式。

对组合体进行形体分解——分块弄清各部份的形状及相对位置关系。

选择视图----为了清楚地表达出组合体的结构形状，必需选择一组适当的视图，包括主视图的方向、视图的数量等。

主视图的选择一样应考虑以下几个问题：1，反映特点2，自然安放3，减少虚线定比例、选图幅----依照组合体大小确信作图比例和图幅，且符合国家标准，尽可能选择1：1固定图纸图纸稍向左下方固定，因钉字尺靠图板的左侧来定位的２、草稿必然要轻，所有的点画线皆用细实线来代替，１）布图基准线段先搭架，所有的中心线、点画线、轴心线都是基准线；还有要紧的轮廓线一样也是基准线。

２）依照各块的主次和相对位置关系，逐个画出它们的投影。

分析及正确表示各部份形体之间的表面过渡关系，注意：体的叠加不是大体形体的简单相加，故需注意两表面连接的方式，相交仍是相切，相切处无线，前后表面平齐仍是不平齐，平齐处无线。

３、检查、清理、加深。

注意：是加深不是加粗，粗细线的深度是一样的，只是粗细不同，粗线是细线的两倍。

加深顺序是：先中心线、点画线，先曲（线）后直（线）、先上后下、先左后右。

4、标注尺寸注意：绘制所有的尺寸线、尺寸界限、尺寸数字，应批量一次完成。

五、填写题目栏注意画图的顺序和工具的利用方式注意分析截平面相对与投影面的位置关系注意分析各部分形体之间的表面过渡关系及相对位置关系 例 2：求作导向块的三视图●凸台圆筒支撑板肋板底 板二、组合体的画图方法例1 ：求作轴承座的三视图●● ● ● ● ●例2：一、看图时需要注意的几个问题1. 要把几个视图联系起来进行分析例1：注意：必然要明白视图是如何看而取得的。

投影的核心是三等关系。

投影是把三维压成二维、空间变成平面，而读图是把二维拉成三维、 平面变空间。

第一讲组合体的画图1．知识要点⑴了解掌握组合体的组合方式⑵掌握形体分析法分析组合体三视图2．教学设计在讲解组合体的画图方法时，要紧紧抓住两个顺序（①组合体的各基本几何体的画图顺序。

一般按组合体的生成过程先画基础形体,再画局部细节；②同一个形体三个视图的画图顺序。

一般先画形状特征最明显的那个视图，或有积聚性的视图）。

可先给出模型或实体仿真模型，引导同学作形体分析，然后按形体分析的过程绘制三视图。

这个过程要反复进行几次，可停下来让同学画一个模型的三视图，教师观察同学的画图方法，对不正确的方法给予纠正，直到同学掌握正确的观察方法和画图方法为止。

线面分析法是形体分析的补充。

3．课前准备上课之前要准备好模型，模型要能够充分体现形体分析法的特点。

4．教学内容（1）组合体的组成方式（形体分析法）组合体是由若干个基本形体组合而成的复杂立体。

从几何构形角度来分析，任何复杂立体都可以看成是由某些简单的基本几何体按一定的位置关系组合而成的组合体。

形体分析法是假想把组合体分解为若干个基本形体，并确定各基本形体间的组合形式和形体邻接表面间相对位置的方法。

1.基本体间的组合形式形体间的组合形式通常有叠加、挖切和共有。

叠加是实形体和实形体进行组合。

挖切是从实形体中挖去一个实形体，被挖去的部分就形成空腔或孔洞（称为虚形体）；或者是在实形体上切去一部分实形体，使被切的实形体成为不完整的基本形体。

共有是由两个以上实形体的共有部分组合而成的组合体。

表3-1为形体间的组合形式及其举列。

表3-1见教材P722.各形体邻接表面间的相对位置形体经叠加、挖切、共有组合后，形体的邻接表面间可能产生共面、相切和相交三种情况。

(1)共面——在组合体中，当两个形体的邻接表面连接成一个面(即共面)时，共面处两形体的邻接表面不应有分界线（即不画线）；而当两个形体的邻接表面不共面时，则应有分界线（即画线）。

如图4-1所示的支架，由于底板与竖板的前后两表面在两形体叠加后处于同一平面上，所以在主视图上两形体叠加处不画线；而圆柱凸台的圆柱面与竖板上圆柱面不共面，所以应画线。

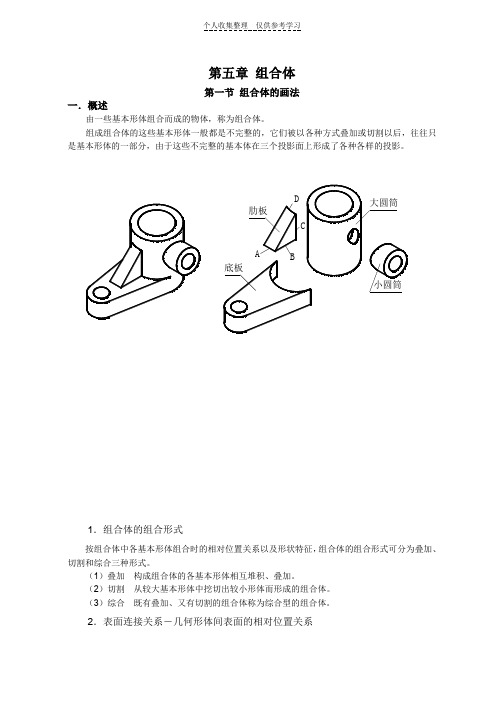

第五章组合体第一节组合体的画法一．概述由一些基本形体组合而成的物体，称为组合体。

组成组合体的这些基本形体一般都是不完整的，它们被以各种方式叠加或切割以后，往往只是基本形体的一部分，由于这些不完整的基本体在三个投影面上形成了各种各样的投影。

1．组合体的组合形式按组合体中各基本形体组合时的相对位置关系以及形状特征，组合体的组合形式可分为叠加、切割和综合三种形式。

（1）叠加构成组合体的各基本形体相互堆积、叠加。

（2）切割从较大基本形体中挖切出较小形体而形成的组合体。

（3）综合既有叠加、又有切割的组合体称为综合型的组合体。

2．表面连接关系－几何形体间表面的相对位置关系（1）平齐相邻两形体的表面互相平齐连成一个平面，连接处没有界线。

（2）相切两形体表面相切时，其相切处是圆滑过渡，无分界线，故在视图上相切处不应画线。

（3）相交两形体表面相交分为截交和相贯两种情形，其相交处应分别画出截交线或相贯线。

3．形体分析法假想将一个复杂的组合体分解成若干个基本形体，分析这些基本形体的形状、组合形式以及它们的相对位置关系，以便于进行画图、看图和标注尺寸，这种分析组合体的方法称为形体分析法。

二．组合体视图的画法1．叠加式组合体的画（1）形体分析了解组成组合体的各基本形体的形状、组合形式、相对位置及其在某方向上是否对称，以便对组合体的整体形状有个总的概念，为画其视图作好准备。

（2）视图选择选主视图－形状位置特征，自然放稳其他视图虚线少（3）定比例、选图幅（4）画图步骤1）画各个视图的作图基准线。

通常选组合体中投影有积聚性的对称面、底面（上或下）、端面（左、右、前、后）或回转轴线、对称中心线作为画各视图的基准线。

2）按形体分析画各个基本形体的三视图。

为了快速而准确地画出组合体的三视图，画底稿时还应注意：①按形体分析，可先下、后上、再中间地逐一画出每个基本形体的三视图，这样有利于保持投影关系，提高作图的准确性和作图效率。

②每个形体应先从具有积聚性或反映实形的视图开始，然后画其它投影，并且三个视图最好同时进行绘制，可以避免漏线、多线、确保投影关系正确和提高绘图速度。
