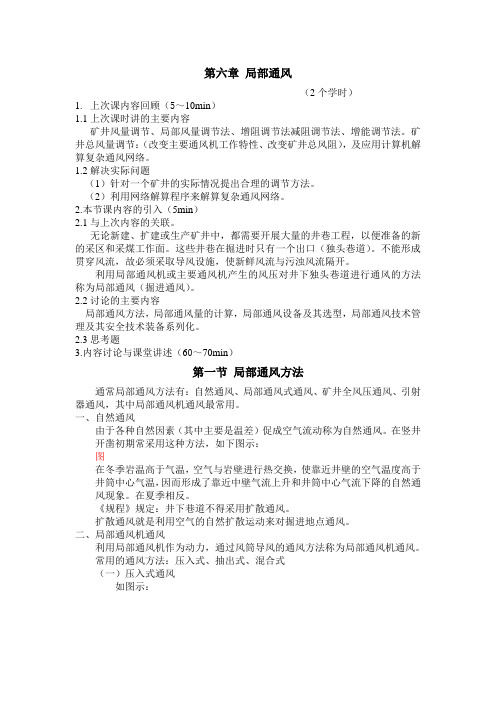

第六章局部通风（2个学时）1.上次课内容回顾（5～10min）1.1上次课时讲的主要内容矿井风量调节、局部风量调节法、增阻调节法减阻调节法、增能调节法。
矿井总风量调节：（改变主要通风机工作特性、改变矿井总风阻），及应用计算机解算复杂通风网络。
1.2解决实际问题（1）针对一个矿井的实际情况提出合理的调节方法。
（2）利用网络解算程序来解算复杂通风网络。
2.本节课内容的引入（5min）2.1与上次内容的关联。
无论新建、扩建或生产矿井中，都需要开展大量的井巷工程，以便准备的新的采区和采煤工作面。
这些井巷在掘进时只有一个出口（独头巷道）。
不能形成贯穿风流，故必须采取导风设施，使新鲜风流与污浊风流隔开。
利用局部通风机或主要通风机产生的风压对井下独头巷道进行通风的方法称为局部通风（掘进通风）。
2.2讨论的主要内容局部通风方法，局部通风量的计算，局部通风设备及其选型，局部通风技术管理及其安全技术装备系列化。
2.3思考题3.内容讨论与课堂讲述（60～70min）第一节局部通风方法通常局部通风方法有：自然通风、局部通风式通风、矿井全风压通风、引射器通风，其中局部通风机通风最常用。
一、自然通风由于各种自然因素（其中主要是温差）促成空气流动称为自然通风。
在竖井开凿初期常采用这种方法，如下图示：图在冬季岩温高于气温，空气与岩壁进行热交换，使靠近井壁的空气温度高于井筒中心气温，因而形成了靠近中壁气流上升和井筒中心气流下降的自然通风现象。
在夏季相反。
《规程》规定：井下巷道不得采用扩散通风。
扩散通风就是利用空气的自然扩散运动来对掘进地点通风。
二、局部通风机通风利用局部通风机作为动力，通过风筒导风的通风方法称为局部通风机通风。
常用的通风方法：压入式、抽出式、混合式（一）压入式通风如图示：局部通风机及其附属装置安装在离掘进巷道口10m以外的进风侧，将新鲜风流输入大到工作面，污浊空气沿巷道排出。
新鲜风流出风筒形成的射流属于末端封闭的有限贴壁射流。

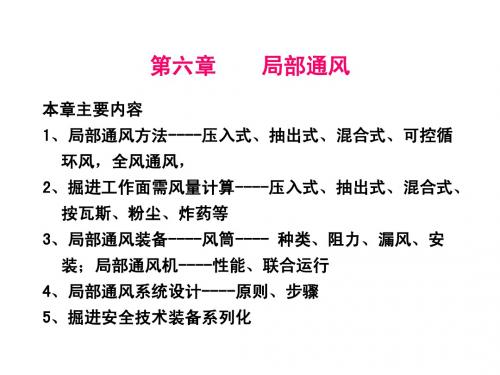

矿井通风与安全第六章局部通风本章主要内容1、局部通风方法----压入式、抽出式、混合式、可控循环风，全风通风，2、掘进工作面需风量计算----压入式、抽出式、混合式、按瓦斯、粉尘、炸药等3、局部通风装备----风筒---- 种类、阻力、漏风、安装；局部通风机----性能、联合运行4、局部通风系统设计----原则、步骤5、掘进安全技术装备系列化利用局部通风机或主要通风机产生的风压对井下独头巷道进行通风的方法称为局部通风（又称掘进通风）。
第一节局部通风方法一、局部通风机通风利用局部通风机作动力，通过风筒导风的通风方法称局部通风机通风，它是目前局部通风最主要的方法。
常用通风方式：压入、抽出和混合式。
1.压入式布置方式：L e －－气流贴着巷壁射出风筒后,由于卷吸作用,射流断面逐渐扩张，直至射流的断面达到最大值，此段称为扩张段；L a －－射流断面逐渐减少，直到为零，此段称收缩段。
L s －－从风筒出口至射流反向的最远距离（即扩张段和收缩段总长）称射流有效射程。
在巷道条件下，一般有：式中 S ——巷道断面,m 2。
特点：（１）局扇及电器设备布置在新鲜风流中； （２）有效射程远，工作面风速大，排烟效果好；（３）可使用柔性风筒，使用方便；（４）由于Ｐ内＞Ｐ外，风筒漏风对巷道排污有一定作用。
要求：（１）Ｑ局＜Ｑ巷，避免产生循环风；（２）局扇入口与掘进巷道距离大于10m ； （３）风筒出口至工作面距离小于Ls 。
2.抽出式布置方式：有效吸程L e :风筒吸口吸SL S )5~4(入空气的作用范围。
在巷道边界条件下，其一般计算式为：式中 S ——巷道断面，m 2。
特点：（１）新鲜风流沿巷道进入工作面，劳动条件好； （２）污风通过风机；（３）有效吸程小，延长通风时间，排烟效果不好； （４）不通使用柔性风筒。
3. 压入式和抽出式通风的比较：1) 压入式通风时，局部通风机及其附属电气设备均布置在新鲜风流中，污风不通过局部通风机，安全性好；而抽出式通风时，含瓦斯的污风通过局部通风机，若局部通风机不具备防爆性能，则是非常危险的。
