微专题训练20 电阻的测量方法

电阻测量方法电阻是电路中常见的基本元件，对于电子工程师来说，测量电阻是一项基本的技能。

正确的电阻测量方法可以帮助工程师准确地了解电路中电阻的数值，从而确保电路的正常工作。

本文将介绍几种常见的电阻测量方法，帮助读者掌握正确的测量技巧。

1. 万用表测量法。

万用表是电子工程师常用的测量工具，它可以用来测量电阻、电压、电流等。

在测量电阻时，首先将万用表调至电阻测量档位，然后将测量笔分别接触电阻两端，读取万用表上的电阻数值即可。

需要注意的是，在测量电阻时，要确保电路处于断电状态，避免测量时产生误差。

2. 串联法测量电阻。

串联法是一种常见的电阻测量方法，它适用于测量较大电阻值的情况。

在使用串联法测量电阻时，首先将待测电阻与一个已知电阻串联连接，然后将串联电阻接入电路，通过测量电路的总电阻值和已知电阻值，再通过计算即可得到待测电阻的数值。

3. 并联法测量电阻。

并联法是另一种常见的电阻测量方法，它适用于测量较小电阻值的情况。

在使用并联法测量电阻时，首先将待测电阻与一个已知电阻并联连接，然后将并联电阻接入电路，通过测量电路的总电阻值和已知电阻值，再通过计算即可得到待测电阻的数值。

4. 桥式测量法。

桥式测量法是一种精密测量电阻的方法，它利用电桥平衡原理进行测量。

在使用桥式测量法时，需要使用专门的电桥仪器，通过调节电桥平衡，即可得到待测电阻的精确数值。

桥式测量法适用于对电阻精度要求较高的场合，如精密仪器的校准等。

5. 温度补偿。

在进行电阻测量时，还需要考虑电阻的温度影响。

一般情况下，电阻的温度升高会导致电阻值增大，而温度降低会导致电阻值减小。

因此，在测量电阻时，需要进行温度补偿，以确保测量结果的准确性。

总结。

电阻测量是电子工程师日常工作中不可或缺的一项技能，掌握正确的电阻测量方法对于保证电路工作的稳定性和可靠性至关重要。

通过本文介绍的几种常见的电阻测量方法，相信读者可以更加熟练地进行电阻测量，为工程实践提供有力的支持。

测量电阻的7种方法电阻是电路中常见的元件，用于控制电流的流动和电压的降低。

为了准确测量电阻的数值，可以采用多种方法。

下面将介绍电阻的七种常用测量方法：1.电桥法：电桥法是一种常用于测量未知电阻值的方法。

它利用电桥平衡原理，通过调节已知电阻来达到桥路平衡，从而计算未知电阻的数值。

例如，使用韦氏电桥、韦恩电桥或均分电桥来测量电阻。

2.恒流法：恒流法利用电流电压关系来测量电阻。

通过将已知电流通过未知电阻中，测量其电压降，就可以计算电阻的数值。

常用的方法有串联电路法和并联电路法。

3.电压比较法：电压比较法是一种常见的测量电阻的方法。

它利用已知电阻和未知电阻在相同电流下产生的电压进行比较，从而计算未知电阻的数值。

4.电流比较法：电流比较法通过将已知电流分流，一部分经过已知电阻，另一部分经过未知电阻，再通过对比两个电压降，来计算未知电阻的数值。

5.桥式方法：桥式方法是一种常见的测量电阻的方法，它使用已知电阻和未知电阻之间的电压或电流差来计算未知电阻的数值。

常用的桥式测量方法有麦克斯韦电桥、维尔斯通电桥等。

6.综合法：综合法是一种结合多种测量方法的方法，用于测量特殊类型的电阻。

例如，用恒流法先测量电阻的大致数值，再用电桥法进行精确测量。

7.数字万用表法：数字万用表是一种集电压、电流、电阻、频率等多个测量功能于一体的仪器。

使用数字万用表可以直接测量电阻的数值，无需其他传统的测量方法。

这种方法简单、便捷，适用于快速测量电阻。

总之，以上是电阻的七种常用测量方法。

每种方法都有其适用的场景和测量精度。

根据实际情况选择合适的测量方法，可以提高测量电阻的准确性。

电阻的测量几种方法电阻是电路中常用的元件，用来控制电流的大小。

为了准确地测量电阻值，人们发展了多种方法。

下面将介绍几种常用的电阻测量方法。

1.电桥法电桥法是一种最常用的测量电阻的方法。

通过调节电桥上的电阻，使电桥两侧电压相等，即平衡条件，可以测量未知电阻的值。

电桥法主要适用于需要精确测量小阻值的情况，例如测量电阻器。

2.欧姆表欧姆表是一种常见的电阻测量仪器。

它利用电流通过电阻产生的电压与电阻成正比的原理，通过测量电压和电流的比值来计算电阻值。

欧姆表的测量范围一般较广，可以测量大范围的电阻值。

不过需要注意的是，欧姆表测量时需要断开电路，因此只适用于断电情况下的测量。

3.电流法电流法是一种简单的电阻测量方法。

该方法通过测量通过电阻的电流来计算电阻值。

测量时，将电阻与已知电压源连接，并测量通过电阻的电流，利用欧姆定律即可计算出电阻值。

电流法适用于测量小阻值的电阻，并且不需要断电。

4.电压比法电压比法是一种间接测量电阻值的方法。

该方法利用标准电阻和未知电阻组成电压分压器，通过测量分压比例来计算未知电阻值。

电压比法适用于测量高阻值或非线性电阻的情况。

5.恒流源法恒流源法是一种高精度的电阻测量方法。

该方法通过将已知电流通过待测电阻产生的电压与标准电压源产生的电压进行比较，从而测量电阻值。

恒流源法适用于需要高精度测量小阻值的情况。

除了以上的方法，还有一些特殊的测量方法，如四端子法和反射法等。

四端子法能够消除电阻的接触电阻和引线电阻对测量结果的影响，适用于高精度测量小阻值的情况。

反射法则利用电磁波在电阻上的反射特性，通过测量反射波的幅度和相位差来计算电阻值，适用于测量阻值较大的电阻。

总结起来，电阻的测量方法有电桥法、欧姆表、电流法、电压比法、恒流源法等多种方法，可以根据不同的测量需求选择合适的方法进行测量。

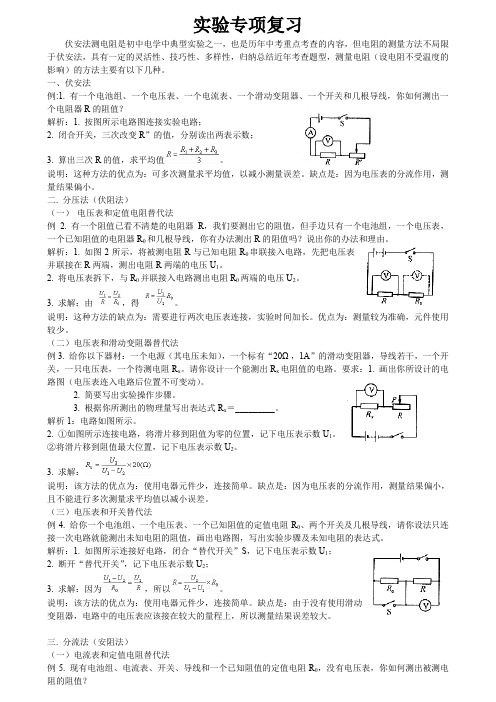

实验专项复习伏安法测电阻是初中电学中典型实验之一，也是历年中考重点考查的内容，但电阻的测量方法不局限于伏安法，具有一定的灵活性、技巧性、多样性，归纳总结近年考查题型，测量电阻（设电阻不受温度的影响）的方法主要有以下几种。

一、伏安法例:1. 有一个电池组、一个电压表、一个电流表、一个滑动变阻器、一个开关和几根导线，你如何测出一个电阻器R的阻值？解析：1. 按图所示电路图连接实验电路；2. 闭合开关，三次改变R”的值，分别读出两表示数；3. 算出三次R的值，求平均值。

说明：这种方法的优点为：可多次测量求平均值，以减小测量误差。

缺点是：因为电压表的分流作用，测量结果偏小。

二. 分压法（伏阻法）（一）电压表和定值电阻替代法例2. 有一个阻值已看不清楚的电阻器R，我们要测出它的阻值，但手边只有一个电池组，一个电压表，一个已知阻值的电阻器R0和几根导线，你有办法测出R的阻值吗？说出你的办法和理由。

解析：1. 如图2所示，将被测电阻R与已知电阻R0串联接入电路，先把电压表并联接在R两端，测出电阻R两端的电压U1。

2. 将电压表拆下，与R0并联接入电路测出电阻R0两端的电压U2。

3. 求解：由，得。

说明：这种方法的缺点为：需要进行两次电压表连接，实验时间加长。

优点为：测量较为准确，元件使用较少。

（二）电压表和滑动变阻器替代法例3. 给你以下器材：一个电源（其电压未知），一个标有“20Ω，1A”的滑动变阻器，导线若干，一个开关，一只电压表，一个待测电阻R x。

请你设计一个能测出R x电阻值的电路。

要求：1. 画出你所设计的电路图（电压表连入电路后位置不可变动）。

2. 简要写出实验操作步骤。

3. 根据你所测出的物理量写出表达式R x＝_________。

解析1：电路如图所示。

2. ①如图所示连接电路，将滑片移到阻值为零的位置，记下电压表示数U1。

②将滑片移到阻值最大位置，记下电压表示数U2。

3. 求解：说明：该方法的优点为：使用电器元件少，连接简单。

电阻测量的六种方法电阻的测量是恒定电路问题中的重点，也是学生学习中的难点。

这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法，从而提高学生的综合分析问题、解决问题的能力。

一．欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。

R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。

图1 欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。

当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I = E/（R+Rg+Rx+r）= E/（R内+R X）由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。

2．使用注意事项：（1）欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。

（2）多用表上的红黑接线柱，表示＋、－两极。

黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。

（3）测量电阻时，每一次换档都应该进行调零（4）测量时，应使指针尽可能在满刻度的中央附近。

（一般在中值刻度的1/3区域）（5）测量时，被测电阻应和电源、其它的元件断开。

（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF 档。

二．伏安法测电阻1．原理：根据部分电路欧姆定律。

2．控制电路的选择控制电路有两种：一种是限流电路（如图2）；另一种是分压电路。

（如图3） （1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。

其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。

电阻测量的六种方法
电阻的测量方法有哪些呢？
1.万用表测量法
把万用表转换开关拨至电阻挡(×1，×10，×100，×1K)，选择适当的量程，两表笔短接后旋转调零旋钮使指针指在零刻线上，然后两表笔分别接触待测电阻的两端，从万用表指针所指的数值即可知道电阻值。

(注：电阻值等于指示数值乘以所选量程的倍数)
2.伏安法
器材：电流表、电压表、滑动变阻器、开关、电源、待测电阻和导线。

测量方法：用电压表测出待测电阻Rx两端的电压U，用电流表测出通过Rx的电流I，则Rx=U/I。

伏安法测电阻有内接法和外接法两种。

3.伏阻法
器材：电压表、阻值已知的定值电阻R0、阻值未知的电阻Rx、开关、电源和导线。

方法一、改接电表法：即通过移动电压表的位置来测量电阻。

方法二、开关通断法：即通过某些开关的闭合或断开，改变电路的连接情况来测量电阻。

4.安阻法
器材：电流表一个、阻值已知的定值电阻R0、开关、电源、待测电阻Rx和导线。

方法一、改接电表法：即通过改变电流表的位置来测电阻。

方法二、开关通断法：A.短路法；B.开路法；
5.安滑法
器材：电流表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻和导线。

6.伏滑法
器材：电压表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻Rx和导线。

测电阻的特殊方法20种1.桥式电阻测量法：使用电桥测量电阻值，常见的有维尔斯通电桥、韦恩电桥等。

2.变比电桥测量法：通过变比电桥的变压比来间接测量电阻值。

3.硬度诱导法：利用表面硬度与规定冲击负荷下的冲击深度比值与电阻成正比的关系进行测量。

4.敏感电流比率法：根据物体的电阻值与流过物体的电流及电源电压之比，计算得到阻值。

5.电感电阻法：通过测量线圈两端的电压和电流的相位差，计算得到电阻值。

6.交流电阻测量法：使用交流信号测量电阻的方法，常见的有串联法、卡尔简法等。

7.直流电阻测量法：使用直流信号测量电阻的方法，常见的有电压法、电流法等。

8.电位差法：通过测量电阻两端的电位差以及通过电阻的电流，计算得到电阻值。

9.称重法：通过测量电阻所支撑的物体的重量与参考物体的重量的比值，计算得到电阻值。

10.电带电阻法：利用带电体与待测电阻之间的电势差和电流之间的关系测量电阻值。

11.拉伸法：通过拉伸导线使其变细，测量其电阻变化来计算原始导线的电阻值。

12.电机测量法：利用测量电动机的输入功率和输出功率之差，计算电阻值。

13.热电方法：利用热电效应来测量电阻值，如热电阻、热电偶法。

14.磁感应法：利用电阻材料内部磁感应强度和电流的关系，测量电阻值。

15.声波测量法：通过测量电阻材料中传播声波的速度和频率，计算电阻值。

16.变频测量法：通过改变频率，测量电阻材料的阻抗值，计算得到电阻值。

17.阻抗测量法：利用交流信号测量电阻材料的阻抗，测量得到电阻值。

18.激光干涉法：利用激光干涉效应测量电阻材料的长度和电阻值。

19.电容测量法：通过测量电容材料的电容和电阻的关系，计算得到电阻值。

20.电化学测量法：利用电化学方法测量电阻材料的电导率和电极电势，计算得到电阻值。

这些方法中，不同的方法适用于不同的电阻测试场景，充分运用这些方法可以更加准确地测量出电阻值。

电阻的测量方法电阻是电路中常见的元件，它的作用是限制电流，调节电路中的电压和电流。

在电子设备和电路维护中，经常需要对电阻进行测量。

正确的电阻测量方法可以保证电路工作的稳定性和可靠性。

本文将介绍几种常见的电阻测量方法，希望能对大家有所帮助。

1. 万用表测量法。

使用万用表是最常见的电阻测量方法。

首先，将万用表的测量档位调整到电阻量程。

然后，将待测电阻两端的引线分别接到万用表的两个测量端口上。

在测量过程中，要确保待测电路处于断电状态，以免影响测量结果。

根据万用表上的示数，即可得到待测电阻的阻值。

2. 桥式测量法。

桥式测量法是一种精密的电阻测量方法，适用于对电阻精度要求较高的场合。

它利用电桥原理，通过比较待测电阻与已知电阻的比值来确定待测电阻的阻值。

桥式测量法需要专用的电桥仪器，操作相对复杂，但可以得到较为准确的测量结果。

3. 示波器测量法。

示波器测量法是一种利用示波器测量电阻的方法。

它适用于对电阻变化规律进行观察和分析的场合。

示波器可以显示电阻元件两端的电压波形，通过测量波形的特征参数，可以间接得到电阻的阻值。

示波器测量法对于快速变化的电阻或者需要进行动态分析的电路有较大的优势。

4. 数字电桥测量法。

数字电桥是一种利用数字技术进行电阻测量的仪器。

它具有测量速度快、精度高、操作简便等优点。

通过数字电桥可以直接得到待测电阻的阻值，而且可以进行自动记录和数据处理。

数字电桥广泛应用于电子设备的维护和检测领域。

总结：电阻的测量方法有很多种，每种方法都有其适用的场合和特点。

在实际工作中，我们要根据具体情况选择合适的测量方法，以确保测量结果的准确性和可靠性。

同时，对于不同的测量方法，我们也要熟练掌握其操作技巧，提高工作效率和准确性。

希望本文介绍的电阻测量方法对大家有所帮助，谢谢阅读！。

测量电阻的多种方法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制初三物理练习—多种方法测量电阻班级__________ 姓名__________一、伏安法1.电路图：（如右图）2.步骤：移动变阻器滑片位置，记录电压表、电流表的示数。

3.R X 的表达式：R X =IU。

二、伏伏法（利用串联分压成正比）㈠基本方法1.器材：已知阻值的电阻R 0、电压表、电源、开关、导线、待测电阻R X 。

2.电路图：（如右图甲、也可改成图乙）3.步骤：分别用电压表测出R 0和R X 两端的电压值U X 和U 0。

4.R X 的表达式：R X =_____________。

㈡几种变式（R 0均为已知）1.如图⑴，分别用电压表测出R 0两端电压U 0和电源电压U ，则R X =______________________。

2.如图⑵，分别用电压表测出R 0两端电压U X 和电源电压U ，则R X =______________________。

3.如图⑶，断开开关，读出电压表示数为U 1；闭合开关，读出电压表示数为U 2 ，则R X =_____ ___________。

4.如图⑷，断开开关，读出电压表示数为U 1；闭合开关，读出电压表示数为U 2 ，则R X =______ ___________。

三、安安法（利用并联分流成反比）㈠基本方法1.器材：已知阻值的电阻R 0、电流表、电源、开关、导线、待测电阻R X 。

2.电路图：（如右图）3.步骤：分别用电流表测出R X 和R 0两端的电压值I X 和I 0。

4.R X 的表达式：R X =____________________。

㈡几种变式（R0均为已知）1.如图⑴，分别用电流表测出R0通过电流I0和干路电流I，则R X=______________________。

2.如图⑵，分别用电流表测出R0通过电流I X和干路电流I，则R X=______________________。

2020年高考物理备考微专题精准突破专题8.11 实验：测量电阻的多种方法一、 伏安法测电阻伏安法测电阻是电学实验的基础，是高考考查的热点，也是难点．它渗透在电学实验的各个环节中，如测未知电阻、测电阻率、测各种电表内阻等．本质上都是伏安法测电阻在不同情景下的具体应用，主要涉及电压表、电流表的选择以及实物连线等．例1(2019·成都市七中月考)在伏安法测电阻的实验中，实验室备有下列器材：A ．待测电阻R x 阻值约为10 Ω左右B ．电压表V 1，量程6 V ，内阻约2 kΩC ．电压表V 2，量程15 V ，内阻约10 kΩD ．电流表A 1，量程0.6 A ，内阻约0.2 ΩE ．电流表A 2，量程3 A ，内阻约0.02 ΩF ．电源：电动势E ＝12 VG ．滑动变阻器1，最大阻值10 Ω，最大电流为2 AH ．滑动变阻器2，最大阻值50 Ω，最大电流为0.2 AI ．导线、电键若干(1)为了较精确测量电阻阻值，尽可能多测几组数据，且两表读数大于量程一半．除A 、F 、I 以外，还要在上述器材中选出该实验所用器材________(填器材前面的字母代号)．(2)在虚线框内画出该实验电路图．【答案】 (1)BDG (2)图见解析【解析】(1)两表读数大于量程一半，故应选量程较小的电压表，故选B ；根据所选电压表可知电流最大值约为I ＝U R ＝610A ＝0.6 A ，故电流表选D ；为尽可能多测几组数据，应用分压式接法，故滑动变阻器应选阻值较小的G .(2)因待测电阻远小于电压表内阻，电流表应用外接法，又变阻器采用分压式接法，电路如图所示．二、伏伏法测电阻(电压表的灵活选用)已知内阻的电压表可做电流表使用，在缺少合适的电流表的情况下，常用电压表代替电流表使用，这是设计电路中的高频考点．例2.(2019·吉林省长春市二模)现要较准确地测量量程为0～3 V、内阻大约为3 kΩ的电压表V1的内阻R V，实验室提供的器材如下：电流表A1(量程0～0.6 A，内阻约0.1 Ω)；电流表A2(量程0～1 mA，内阻约100 Ω)；电压表V2(量程0～15 V，内阻约15 kΩ)；定值电阻R1(阻值200 Ω)；定值电阻R2(阻值2 kΩ)；滑动变阻器R3(最大阻值100 Ω，最大电流1.5 A)；电源E1(电动势6 V，内阻约0.5 Ω)；电源E2(电动势3 V，内阻约0.5 Ω)；开关S，导线若干。
