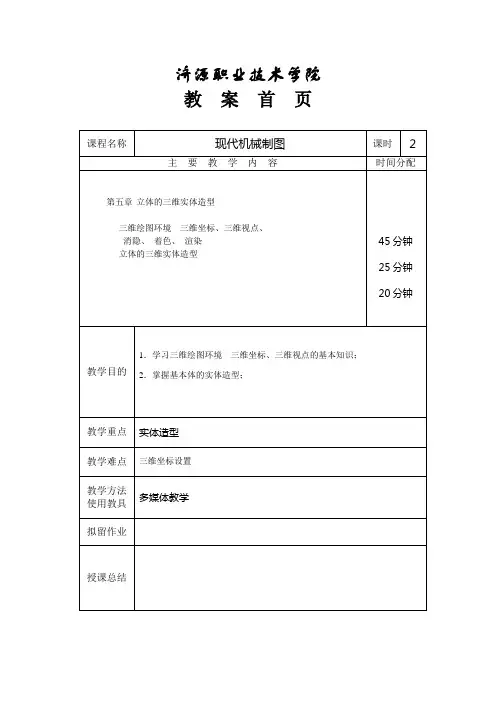

济源职业技术学院教案首页第五章立体的三维实体造型一、本章重点：1．掌握三维坐标的基本知识；2、使用三维坐标画三维图；3．会使用消隐、着色及其他编辑命令；二、本章难点：正确回答命令窗口的问题，作出符和要求的三维实体；三、本章要求：通过本章的学习，能使用三维坐标的西南等轴测画出符和要求基本体的三维图形。

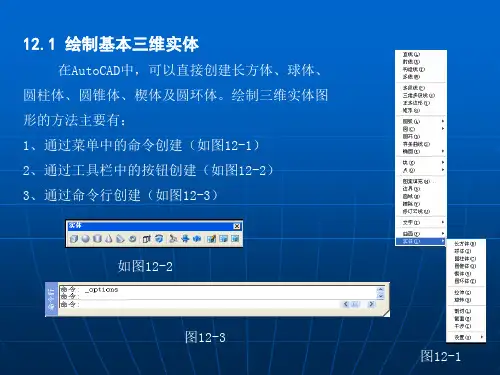

四、本章内容：§5－1三维坐标系三维图形在AutoCAD中是非常重要的一种功能，在机械制图中经常会用到三维图形，三维图形给人以强烈的真实感，尤其是在进行渲染之后，这种感觉就跟照片差不多了．在产品宣传、广告片制作、科研和教学工作中有着不可替代的作用。
本章我们主要来学习是三堆实体的创建，同时也将学习有关三维的其他知识，如三维坐标、三维图形的显示等功能，希望在本章的基础上，读者能够自如地创建三维实体，并能够使用三堆显示的工具，从各个角度来现察图形．AutoCAD提供了两个坐标系：一个是被称为世界坐标系(WCS)的固定坐标系和—个是被称为用户坐标系(UCS)的可移动坐标系。
UCS对于输入坐标、定义图形平面和设置视图非常有用。
改变UCS并不改变视点。
只改变坐标系的方向和倾斜度。
创建三维对象时，可以重定位UCS来简化工作。
例如，如果创建了三维长方体，则可以通过编辑时将UCS与要编辑的每一条边对齐来轻松地编辑六条边中的每一条边。
通过选择原点位置和XY平面的方向以及z轴，可以重定位UCS。
可以在三维空间的任意位置定位和定向UCS，在任何时候都只有一个UCS为当前UCS，所有坐标输入和坐标显示都是相对于当前UCS。
如果显示多个视口，这些视口将共享当前的UCS。
应用右手定则判断三维坐标轴的位置和方向。
在三维坐标系中，如果已知x和Y轴的方向，可以使用右手定则确定z轴的正方向。
将右手手背靠近屏幕放置，大拇指指向x轴的正方向，伸出食指和中指，食指指向Y轴的正方向，中指所指示的方向即z轴的正方向一、坐标系1．世界坐标系世界坐标系WCS，又称为通用坐标系，在未指定用户坐标系UCS之前，AutoCAD 将世界坐标系设为缺省坐标系，世界坐标系是固定的，不能改变。
