研发类课题管理系统架构设计说明书国家开发银行版权所有内部资料注意保密修订记录：目录1 简介 (5)目的 (5)文档范围 (5)1.3 预期的读者和阅读建议 (5)参考文档 (6)包含文档 (6)相关文档 (6)缩略语和术语 (7)2 总体架构 (7)系统范围 .................................................................................................... 错误!未定义书签。
设计方法 .................................................................................................... 错误!未定义书签。
设计可选方案 (8)整体架构 (9)3 总体约束 (10)遵循标准 .................................................................................................... 错误!未定义书签。
文件约定 .................................................................................................... 错误!未定义书签。
目录约定 .................................................................................................... 错误!未定义书签。
对后续设计的约束..................................................................................... 错误!未定义书签。
SCA软件架构一、SCA(Service Component Architecture)软件架构的概述SCA是一个开发SOA(Service-Oriented Architecture)面向服务应用的简单模型规范，它描述用于使用SOA构建应用程序和系统的模型。
它可简化使用SOA进行的应用程序开发和实现工作。
SCA仅仅是个规范，各个涉及SOA技术的公司的实现也各不相同。
SCA是由Open Service Oriented Architecture collaboration 提出的一种组件化的面向服务编程模型，并于2007年正式捐献给OASIS组织。
SCA提供了服务组件模型、装配模型和策略框架来支持各种异构应用的封装和集成。
同SCA并列提出的SDO规范，定义了SOA应用程序中访问各种异构数据源的方法。
组件可以以各种不同的协议发布服务，包括SOAP、RMI、REST、JMS，甚至可以是虚拟机内的对象直接调用。
组件可以使用多种技术实现, 包括EJBs, Java POJOs ，Spring Beans，BPEL process ， COBOL ，C++， PHP …SCA中，最重要的一个概念是Service----服务，它的内涵是独立于具体的技术。
因此，SCA不会称之为 Java组件架构，或Web Service 组件架构。
所谓的具体技术，主要有两层含义：一是程序语言，而是传输协议。
现有的组件是和传输协议紧密耦合的。
比如EJB组件采用的是RMI 传输协议，Web Service组件采用的是SOAP传输协议。
SCA组件则能自由地绑定各种传输协议。
SCA是对目前组件编程的进一步升华，其目标是让服务组件能自由绑定各种传输协议，集成其他的组件与服务。
SCA与传统的业务组件最大区别在于SCA实现了两个功能：一是组件和传输协议的分离，二是接口和实现语言的分离。
二、SCA规范基础知识SCA编程模型是高扩展性和语言中立的，它易于被扩展为多种实现语言技术JAVA，C++，BPEL，PHP， Spring等，多种远程访问bindings包括Web Service，JMS， EJB，JSON RPC等，多种主机环境例如Tomcat，Jetty，Geronimo，OSGI等。
广东工业大学硕士学位论文基于SCA模型的应用集成架构研究姓名：***申请学位级别：硕士专业：计算机应用技术指导教师：***20070501第二章面向服务的应用集成引用连接各个子系统和模块。
图２－４ＳＣＡ系统∞】Ｆｉｇｕｒｅ２－４ＳＣＡＳｙｓｔｍｎ２．３．２基于ＳＣＡ的应用集成ＳＣＡ的一个非常重要的特点就是隔离关注，ＳＣＡ服务模块强制地将服务的接口和服务的绑定完全分离，服务就是业务的服务，而绑定则是服务的外在表现和通信协议，和服务本身的逻辑是没有交叉的，具体来说，一个模块可以暴露出同～个接口的多种绑定形式，这就可以被不同的业务环境集成。
这符合我们一般的思维模式，比如服务本身的逻辑我们可以类比于是ＭＶＣ模式中的ｍｏｄｅｌ，而多种不同形式的绑定就相当于Ｖｉｅｗ。
运用ＳＣＡ进行应用集成的另一个优势在于用它关注的重点只是ＳＯＡ构建者所看到和接触到的，而不需要关注用来执行ＳＣＡ模块的运行时是如何构架的。
这个运行时可以实现为一个将所有的ＳＣＡ服务组件编译成为Ｊａｖａ类的丑陋的单一服务，或者是一组模块化的引擎（每个组件一个引擎），这些引擎可以通过一个企业服务总线（ＥＳＢ）来进行通讯。
ＳＣＡ提供构建粗粒度组件的机制，可进行打包和部署那些紧密相关的细粒度组件，这些组件是作为一个整体部署的。
这种机制使服务的实现和组装不再直接面对具体的技术细节的层次，而是通过服务组件的方式来构建应用，因而使得客户的企业应用具有良好的分层架构，能够很好的分广东工业大学工学硕士学位论文第四章集成架构设计及关键问题研究４．１架构模型设计本文设计的基于ＳＣＡ的应用集成参考架构，是以ＳＣＡ、ＳＤＯ与ＤＡＳ（ＤａｔａＡｃｃｅｓｓＳｅｒｖｉｃｅ）相结合的应用架构，架构采用分层的方法设计成五层，由下到上分别是：数据源层、数据服务层、ＳＣＡ组件构建与组装层、服务发布与调用代理层、服务调用层，集成架构模型如图４．１所示。
图４－１基于ＳＣＡ的应用集成架构Ｆｉｇｕｒｅ４－１ＡｐｐｌｉｃａｔｋｍＩｎｔｅｇｒａｔｉｏｎＡｒｃｈｉｔｅｃｔｍｅＢａｓｅｄＳＣＡ数据服务层ＤＡＳ屏蔽了底层异构数据源的差异性，向ＳＣＡ组件层提供ＳＤＯ数据服务。

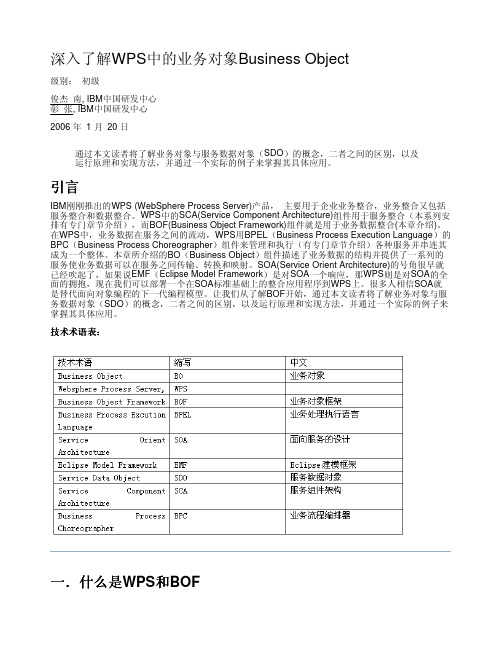

深入了解WPS中的业务对象Business Object级别： 初级俊杰 南, IBM中国研发中心彰 张, IBM中国研发中心2006 年 1 月 20 日通过本文读者将了解业务对象与服务数据对象（SDO）的概念，二者之间的区别，以及运行原理和实现方法，并通过一个实际的例子来掌握其具体应用。
引言IBM刚刚推出的WPS (WebSphere Process Server)产品， 主要用于企业业务整合，业务整合又包括服务整合和数据整合。
WPS中的SCA(Service Component Architecture)组件用于服务整合（本系列安排有专门章节介绍），而BOF(Business Object Framework)组件就是用于业务数据整合(本章介绍)。
在WPS中，业务数据在服务之间的流动，WPS用BPEL（Business Process Execution Language）的BPC（Business Process Choreographer）组件来管理和执行（有专门章节介绍）各种服务并串连其成为一个整体。
本章所介绍的BO（Business Object）组件描述了业务数据的结构并提供了一系列的服务使业务数据可以在服务之间传输、转换和映射。
SOA(Service Orient Architecture)的号角很早就已经吹起了，如果说EMF（Eclipse Model Framework）是对SOA一个响应，那WPS则是对SOA的全面的拥抱，现在我们可以部署一个在SOA标准基础上的整合应用程序到WPS上。
很多人相信SOA就是替代面向对象编程的下一代编程模型。
让我们从了解BOF开始，通过本文读者将了解业务对象与服务数据对象（SDO）的概念，二者之间的区别，以及运行原理和实现方法，并通过一个实际的例子来掌握其具体应用。
表：术术语表技术术语一．什么是WPS和BOFWPS（WebSphere Process Server）是一个从企业业务整合概念，应用服务器技术以及最新的开放标准中发展出来的下一代企业应用整合服务器。
