WCDMA DBS3900 硬件结构

DBS3900主要部件DBS3900主要部件介绍BBU3900、RRU3606和ODU3601CE的外观、配置。

BBU3900外观BBU3900外观如图1所示。

图1 BBU3900外观图配置BBU3900配置如图2所示。

图2 BBU3900配置图单板功能BBU3900单板功能如表1所示。

RRU3606说明：RRU3606支持800MHz频段和AWS频段。

RRU3606外观如图3所示。

ODU3601CE说明：ODU3601CE支持450MHz频段。

外观ODU3601CE外观如图4所示。

图4 ODU3601CE外观图配置ODU3601CE配置如图5所示。

单板功能ODU3601CE单板功能如表2所示。

DBS3900电缆连接关系DBS3900电缆连接关系介绍电源线、中继线、CPRI光纤/电缆、监控线等电缆连接关系。

电源线注意：∙ODU3601CE内置电源模块，通过配置不同的电源模块，可支持直流或交流电源输入。

∙BBU3900电源线需连接到12A空开控制的接线端子，RRU3606电源线需连接到20A空开控制的接线端子。

∙当RRU3606与DCDU距离大于50m时，需要单独配置供电设备提供-48V直流电。

∙以下电源线连接方式仅以配置3个RRU3606为例进行介绍。

-48V DC供电DBS3900采用-48V DC供电时，电源线连接关系如图1所示。

图1 -48V DC供电，电源线连接关系交流供电DBS3900采用交流供电时，电源线连接关系如图2所示。

图2 交流供电，电源线连接关系CPRI光纤/电缆DBS3900 CPRI接口可采用光纤或者电缆互连，最大支持三级级联。

说明：DBS3900最大支持连接6个RRU3606/ODU3601CE，HCPM/HECM面板SPF口选择默认次序：∙优先选择3号槽位HCPM/HECM、0号SFP口，此后为1号SFP口、2号SFP口。

∙ODU3601CE的光纤/电缆连接方式需要配合OMTR拨码开关使用。

1．DBS3900 产品组成介绍DBS3900 的功能模块，以及DBS3900 可配套使用的附属设备。

DBS3900 功能模块DBS3900 的功能模块包括BBU3900 和RRU3004，如图1-1 所示。

各功能模块主要功能如表1-1 所示。

DBS3900 附属设备DBS3900 附属设备说明如表1-2 所示。

DBS3900 可以选配下面所列附属设备中的一种或几种。

2．DBS3900概述2.1 DBS3900 总体结构DBS3900 的功能模块可灵活组合成不同的GSM 解决方案，以满足不同场景下的无线覆盖要求。

DBS3900 的总体结构如图2-1 所示。

·BBU3900 和RRU3004 之间使用光纤连接，组成DBS3900 系统。

·LMT（Local Maintenance Terminal）/MMI（Man-Machine Interactive）可通过BBU3900 维护DBS3900 系统。

·天馈系统接收上行信号，发射下行信号。

3．DBS3900 组网方式介绍BBU 的组网方式和RRU 的组网方式。

3.1 BBU 组网BBU 与BSC 之间支持星型、链型、树型和环型组网方式。

3.2 RRU 组网BBU 与RRU 之间支持星型和链型组网方式。

3.1 BBU 组网BBU 与BSC 之间支持星型、链型、树型和环型组网方式。

BBU 典型组网BBU 与BSC 之间的典型组网方式如图3-1 所示。

星型组网星型组网是最常用的组网方式，适用于大多数地区，尤其是人口稠密的地区。

星型组网。

如图3-2 所示。

星型组网方式优点有：BTS 与BSC 直接相连，组网方式简单，工程施工、维护和扩容都很方便。

BTS 与BSC 直接进行数据传输，信号经过的节点少，线路可靠性较高。

星型组网方式缺点：与其它组网方式相比，星型组网方式需要占用更多的传输资源。

链型组网链型组网适用于呈带状分布、用户密度较小的特殊地区，例如高速公路沿线、铁路沿线等。

DBS3900DBS3900基站属于华为公司开发的第四代基站。

DBS3900 采用多制式统一模块设计，可支持GSM制式并支持向LTE（Long Term Evolution）的平滑演进。

具有融合演进，建网快，成本低，可靠性高及节能、环保、降低噪音污染等优点。

相对于以往的传统基站，其应用更加灵活，广泛用于室内、楼宇、隧道等复杂环境，实现广覆盖，低成本等优势。

DBS3900产品形态DBS3900由两种基本模块组成：BBU3900（基带处理模块）和RRU3908（室外型拉远射频模块）。

通过上述两种基本模块与配套设备灵活组合，形成分布式基站的解决方案，从而适应并满足运营商站址的安装要求。

对于需要采用分散安装的场景，可将RRU3908靠近天线安装以减少馈线损耗，提高基站的性能DBS3900的产品特性◆先进的平台化架构D BS3900基于统一的硬件平台，通过不同的软件配置，可支持GSM制式并支持向LTE（Long Term Evolution）的平滑演进。

射频模块双工器和TRU 合一，提高射频部件集成度。

支持900M PGSM和850M全频段、1900M高40M子频段和1900M低40M子频段。

◆容量大工作在GSM 制式，单个BBU3900 最大支持S24/24/24。

单个RRU3908 最大支持6个GSM 载波。

◆低功耗D BS3900支持软件控制单板上下电、射频通道软件控制关断、功放电源调压等节能功能，可根据实际业务负荷调节功率需求，节能降功耗。

◆覆盖能力单模光纤单级传输距离为40km（BBU 到RRU 或RRU 到RRU），RRU 最大支持3 级级联，通过级联最远可支持100km。

D BS3900 可支持2 天线接收分集和4 天线接收分集，有效增强上行解调和接收灵敏度性能。

DBS3900硬件组成◆DBS3900的功能模块包括BBU3900和RRU3908, BBU3900和RRU3908之间使用光纤连接。

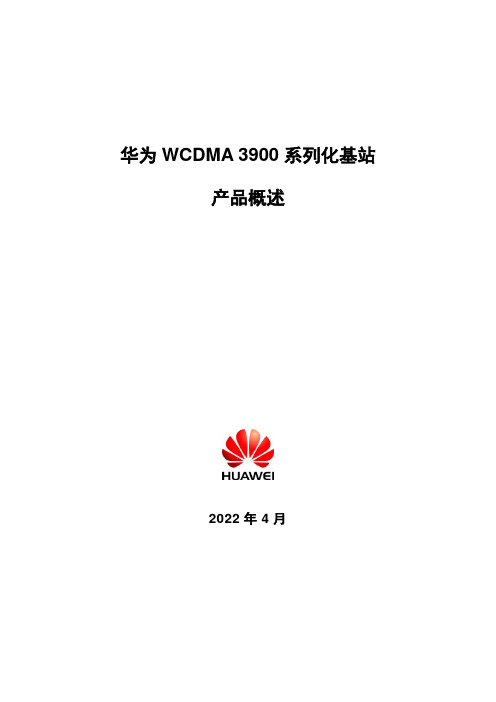

华为WCDMA 3900系列化基站产品概述2022年4月华为WCDMA 3900系列化基站产品概述目录1 产品定位和特点 (1)1.1产品定位 (1)1.2产品特点 (1)2 产品架构 (3)2.1概述 (3)2.2硬件结构 (3)2.2.1 BBU3900 (3)2.2.2 RRU (5)2.2.3 MRFU (6)2.2.4 配套设备 (7)3 产品和应用场景 (10)3.1概述 (10)3.2应用场景 (10)3.2.1 分布式基站DBS3900 (10)3.2.2 室内宏基站BTS3900 (12)3.2.3 双模共柜基站 (13)4 技术指标 (14)4.1BTS3900技术规格 (14)4.2DBS3900技术指标 (16)5 缩略语表 (20)1 产品定位和特点1.1 产品定位在移动通信技术日新月异发展的今天，如何利用创新的技术优化无线网络的建网方式，如何融合多元技术，降低运营商的投资风险，助力构建面向未来的移动网络，无疑将成为运营商选择合作伙伴和网络建设投资的关注点。

3900系列基站，是华为秉承“基于客户需求持续创新”的理念，整合无线平台资源，融合多元技术，面向未来移动网络发展的基站产品解决方案。

3900系列基站采用了优化的硬件和系统设计，创新的功放和功耗管理等节能技术，可分别从温控节能和绿色新能源利用等方面帮助运营商实现“节能减排”，构建绿色通信网络。

3900系列基站的推出，将有效推动移动网络的发展，使之呈现出“融合、宽带、绿色、演进”的典型特征，帮助运营商更好地构筑面向未来的移动网络。

3900系列化基站，采用了业界领先的宽带化、多制式、模块化设计理念，基本功能模块数量仅为三种，具有体积小、集成度高、功耗低、易于快速部署特点。

通过功能模块与安装配套件的灵活组合，可形成多样化的产品形态。

同时，运营商可将不同制式的模块混插在同一机柜，构建适应多种应用场景的基站，加快新频段和新技术的引入，有效解决移动网络多制式融合的发展需求。

DBS3900DBS3900基站属于华为公司开发的第四代基站。

DBS3900 采用多制式统一模块设计，可支持GSM制式并支持向LTE（Long Term Evolution）的平滑演进。

具有融合演进，建网快，成本低，可靠性高及节能、环保、降低噪音污染等优点。

相对于以往的传统基站，其应用更加灵活，广泛用于室内、楼宇、隧道等复杂环境，实现广覆盖，低成本等优势。

DBS3900产品形态DBS3900由两种基本模块组成：BBU3900（基带处理模块）和RRU3908（室外型拉远射频模块）。

通过上述两种基本模块与配套设备灵活组合，形成分布式基站的解决方案，从而适应并满足运营商站址的安装要求。

对于需要采用分散安装的场景，可将RRU3908靠近天线安装以减少馈线损耗，提高基站的性能DBS3900的产品特性◆先进的平台化架构➢DBS3900基于统一的硬件平台，通过不同的软件配置，可支持GSM制式并支持向LTE（Long Term Evolution）的平滑演进。

➢射频模块双工器和TRU 合一，提高射频部件集成度。

➢支持900M PGSM和850M全频段、1900M高40M子频段和1900M低40M 子频段。

◆容量大➢工作在GSM 制式，单个BBU3900 最大支持S24/24/24。

单个RRU3908 最大支持6个GSM 载波。

◆低功耗➢DBS3900支持软件控制单板上下电、射频通道软件控制关断、功放电源调压等节能功能，可根据实际业务负荷调节功率需求，节能降功耗。

◆覆盖能力➢单模光纤单级传输距离为40km（BBU 到RRU 或RRU 到RRU），RRU 最大支持3 级级联，通过级联最远可支持100km。

➢DBS3900 可支持2 天线接收分集和4 天线接收分集，有效增强上行解调和接收灵敏度性能。

DBS3900硬件组成◆DBS3900的功能模块包括BBU3900和RRU3908, BBU3900和RRU3908之间使用光纤连接。
