TD-SCDMA终端GMM实体一致性测试研究重庆邮电大学重邮信科3G研究院姚明菊李小文协议测试是一种典型的黑盒测试，目前协议测试主要有4个方面：一致性测试、互操作性测试、性能测试和坚固性测试。
协议一致性测试是协议软件开发过程中最基本也是十分重要的一个环节，它是依据协议的描述对协议的某个实现进行测试，判别一个协议的实现与所对应的协议标准是否相一致，是否符合协议规范的要求，也就是通过测试执行活动来检查测试实现（IUT）是否符合协议规范的要求。
在实现TD-SCDMA终端高层协议时，采用集仿真、开发、测试于一体的SDLandTTCNSuite 4.0作为开发工具，采用TTCN编写测试例，通过SDL和TTCN的协仿真功能来进行一致性测试，完成错误的修改。
文章将就GMM的功能编写测试例，通过仿真的MSC图、TRACE 文档并结合程序来检查和验证GMM程序，完成GMM一致性测试。
一、GMM协议规范介绍GMM是非接入层中MM子层的一个实体，是为PS域的移动性管理服务的，因此主要完成与用户移动性相关的一些任务，同时还进行加密识别等。
GMM的各种任务的实现都是通过GMM的各种特殊过程和一般过程来完成的。
ATTACH过程、DETACH过程和路由区更新过程是GMM的几大特殊过程，而特殊过程一般都会触发一般过程，GMM一般过程包括鉴权过程、身份识别过程、P-TMSI重分配等过程。
一般过程可以独立进行，也可以伴随着GMM的特殊过程进行。
1.ATTACH过程ATTACH过程就是附着登记过程，每次开机建立了PS信令连接之后，还必须进行ATTACH注册过程，建立起GMM的上、下文，这样PS域的功能才能正常使用。
ATTACH 过程主要有以下两种。
(1)正常的GPRSATTACH过程，这种过程无论是网络操作模式I还是网络操作模式II的情况下都被UE用于ONLYGPRS业务的IMSI附着。
(2)组合的GPRSATTACH过程，这种过程则用于网络操作模式I时支持COMBINED的GPRS和非GPRS业务附着过程。

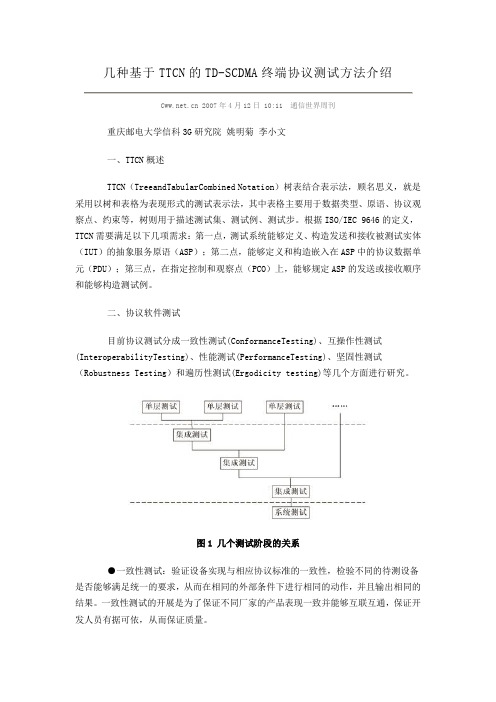

几种基于TTCN的TD-SCDMA终端协议测试方法介绍 2007年4月12日 10:11 通信世界周刊重庆邮电大学信科3G研究院姚明菊李小文一、TTCN概述TTCN（TreeandTabularCombined Notation）树表结合表示法，顾名思义，就是采用以树和表格为表现形式的测试表示法，其中表格主要用于数据类型、原语、协议观察点、约束等，树则用于描述测试集、测试例、测试步。
根据ISO/IEC 9646的定义，TTCN 需要满足以下几项需求：第一点，测试系统能够定义、构造发送和接收被测试实体（IUT）的抽象服务原语（ASP）；第二点，能够定义和构造嵌入在ASP中的协议数据单元（PDU）；第三点，在指定控制和观察点（PCO）上，能够规定ASP的发送或接收顺序和能够构造测试例。
二、协议软件测试目前协议测试分成一致性测试(ConformanceTesting)、互操作性测试(InteroperabilityTesting)、性能测试(PerformanceTesting)、坚固性测试（Robustness Testing）和遍历性测试(Ergodicity testing)等几个方面进行研究。
图1 几个测试阶段的关系●一致性测试：验证设备实现与相应协议标准的一致性，检验不同的待测设备是否能够满足统一的要求，从而在相同的外部条件下进行相同的动作，并且输出相同的结果。
一致性测试的开展是为了保证不同厂家的产品表现一致并能够互联互通，保证开发人员有据可依，从而保证质量。
●互操作性测试：根据终端芯片与终端开发的实际进展，验证不同终端与系统之间的互操作能力，并且促进不同系统和终端空中接口间的互操作能力，即解决不同终端与不同系统之间的互操作问题。
●性能测试：主要是通过测试终端的功能，比如终端长时间稳定进行某项功能的能力，终端重复稳定地运行某项功能的能力，终端同时进行多项业务时表现出的处理能力以及系统的负载工作能力等。
TD-SCDMA终端一致性测试技术研究一、前言1.技术背景随着TD-SCDMA产业的迅速发展，众多终端厂家的产品由研发阶段逐渐进入到了白箱联调和集成测试阶段，终端产业链也逐渐形成。
但由于3G标准的复杂性，其中有很多不同的实现方法和标准的可选项以及参数范围的广泛性，根据以往WCDMA系统多年来难以兼容的经验教训，如果不进行终端一致性测试，那么多厂商终端的一致性和互联互通性将成为制约TD-SCDMA产业化和商业运营的关键因素之一，所以尽早开展终端一致性测试方面的工作就显得尤为重要。
多个厂家进行设备互联时，通过一致性测试能够充分检查设备实现与相应协议标准的符合程度，提高相同标准不同实现之间成功互联的概率。
因此，通过一个标准配置的试验环境，多厂家根据协议规定的测试例来进行标准的、实用的一致性和互联互通性测试，以准确地验证移动终端设备的各项技术、信令和性能要求就具有重要的意义。
2.TD-SCDMA系统简介TD-SCDMA第三代移动通信标准是大唐电信集团代表中国提出并被国际电联所接受的第三代移动通信标准，是近百年来我国通信史上第一个具有完全自主知识产权的国际通信标准。
TD-SCDMA系统全面满足IMT-2000的基本要求。
它采用不需对称频谱资源的TDD模式以及FDMA/TDMA/CDMA相结合的多址接入方式，同时使用1.28Mc/s的低码片速率，扩频带宽为1.6MHz。
TD-SCDMA系统综合了TDD和CDMA的所有技术优势，具有灵活的空中接口，并采用智能天线（SmartAntenna）、联合检测（JointDetection）、软件无线电（Software Radio）、接力切换（Baton Handover）等先进技术，具有相当高的技术先进性，在三个主流标准中具有最高的频谱效率，在系统容量、抗干扰能力等方面也都具有突出的优势。
TD－SCDMA移动通信系统的无线接口被划分为3个协议层：物理层（L1）、数据链路层（L2）和网络层（L3）。
支持终端一致性测试的TD-SCDMA协议测试平台的构建摘要本文介绍了协议一致性测试基本理论，提出了一种TD-SCDMA终端协议一致性测试平台的构建方法，描述了该平台的功能、框架结构和实现方法，并举例说明对该测试平台如何使用TTCN实现一致性测试和模拟网络基本功能。
1、引言随着对无线数据业务种类、无线传输速率要求不断增强，第三代移动通信技术及应用得到了迅猛的发展，TD-SCDMA标准及其应用的研究成为3G发展的重头戏。
虽然TD-SCDMA技术已经成熟，但是其产业化的道路依然坎坷，其中终端设备的测试问题已经成为了TD-SCDMA产业化发展的瓶颈。
因此，开展对TD-SCDMA移动终端一致性测试技术[1]的研究，设计针对TD-SCDMA系统的终端测试平台，对准确地验证移动终端设备的各项技术和性能要求具有十分重要的意义。
对终端设备的测试包括：射频指标测试、协议测试[1-3]其他测试。
协议一致性测试是协议测试的基础，即通过观察设备对协议具体实现在不同环境和条件下的反应行为来验证协议实现与相应的协议标准是否一致。
协议一致性测试是一致性测试中的难点。
现有的终端协议一致性测试方案主要有两种：第一种是对协议栈进行完全实现，然后控制协议栈的运行状态完成测试；第二种是对某项具体测试内容使用工具集生成测试用例。
前者可以较简便地实现某一项测试。
但结构体系比较封闭，业务的扩展性和重用性不强，而且整体协议栈开发难度大。
后者具有较强的扩展性但是提高了测试方法实现的复杂度，生成TD-SCDMA测试用例较麻烦，而且重用性差，如果没有对测试用例运行平台很好的设计和对所有测试步骤进行统筹规划作为前提，用例很难配合使用。
本文提出了一个具有实际应用价值的可以支持终端协议一致性测试的TD-SCDMA终端测试系统结构，该系统不仅可以提供协议一致性测试。
而且可以模拟网络的基本业务，并且实现了体系架构模块化以具有标准的接口的灵活扩展方式，具备开放的体系结构。
TD-SCDMA终端协议一致性测试仪TTCN编解码的研究与开发的开题报告1. 研究背景和目的随着移动通信技术的不断发展，无线通信成为人们日常生活中不可或缺的一部分。
TD-SCDMA技术作为我国自主研发的第三代移动通信技术标准，已经在我国得到了广泛的应用。
然而，TD-SCDMA终端厂家存在着协议实现的差异，这就给TD-SCDMA终端的互通性和一致性测试带来了挑战。
为了保证TD-SCDMA终端的互通性和一致性，需要进行协议一致性测试。
而TTCN编解码技术可以用于协议测试，可以有效地提高测试效率和准确性。
因此，本文的研究目的是开发一款基于TTCN编解码技术的TD-SCDMA终端协议一致性测试仪，以提高TD-SCDMA终端的互通性和一致性。
2. 研究内容和方法本研究的主要内容为TD-SCDMA终端协议一致性测试仪的TTCN编解码技术的研究和开发。
具体研究内容包括：（1）TD-SCDMA协议规范的研究和分析；（2）TTCN编解码技术的研究和评估；（3）基于TTCN编解码技术的TD-SCDMA终端协议一致性测试仪的设计和开发。
本研究将采用文献研究和实验研究相结合的方法，通过分析TD-SCDMA协议规范和评估TTCN编解码技术的优缺点，基于TTCN编解码技术开发TD-SCDMA终端协议一致性测试仪。
3. 研究意义和应用价值本研究的意义在于提高TD-SCDMA终端的互通性和一致性，保证TD-SCDMA终端的正常使用和交互。
同时，开发一款基于TTCN编解码技术的TD-SCDMA终端协议一致性测试仪，可以提高测试的效率和准确性，节省测试成本，对TD-SCDMA终端的相关厂家和测试机构具有重要的应用价值。
4. 研究进展和计划目前，本研究已经完成了TD-SCDMA协议规范的研究和分析，以及TTCN编解码技术的评估工作。
接下来的工作计划包括：（1）设计TD-SCDMA终端协议一致性测试用例；（2）开发基于TTCN编解码技术的TD-SCDMA终端协议一致性测试仪；（3）测试并优化TD-SCDMA终端协议一致性测试仪。
TD-SCDMA 终端一致性测试技术研究一、序言1.技术背景跟着 TD-SCDMA 家产的快速发展，众多终端厂家的产品由研发阶段渐渐进入到了白箱联调解集成测试阶段，终端家产链也渐渐形成。
但因为 3G 标准的复杂性，此中有好多不一样的实现方法和标准的可选项以及参数范围的宽泛性，依据过去WCDMA 系统多年来难以兼容的经验教训，假如不进行终端一致性测试，那么多厂商终端的一致性和互联互通性将成为限制 TD-SCDMA 家产化和商业营运的要点要素之一，所以尽早展开终端一致性测试方面的工作就显得尤其重要。
多个厂家进行设施互联时，经过一致性测试能够充足检查设施实现与相应协议标准的切合程度，提升相同标准不一样实现之间成功互联的概率。
所以，经过一个标准配置的试验环境，多厂家依据协议规定的测试例来进行标准的、适用的一致性和互联互通性测试，以正确地考证挪动终端设施的各项技术、信令和性能要求就拥有重要的意义。
2.TD-SCDMA 系统简介TD-SCDMA 第三代挪动通讯标准是大唐电信企业代表中国提出并被国际电联所接受的第三代挪动通讯标准，是近百年来我国通讯史上第一个拥有完整自主知识产权的国际通讯标准。
TD-SCDMA 系统全面知足 IMT-2000 的基本要求。
它采纳不需对称频谱资源的 TDD 模式以及 FDMA/TDMA/CDMA 相联合的多址接入方式，同时使用 1.28Mc/s 的低码片速率，扩频带宽为 1.6MHz 。
TD-SCDMA 系统综合了 TDD 和 CDMA 的全部技术优势，拥有灵巧的空中接口，并采纳智能天线（ SmartAntenna）、联合检测（ JointDetection）、软件无线电（Software Radio）、接力切换（ Baton Handover）等先进技术，拥有相当高的技术先进性，在三个主流标准中拥有最高的频谱效率，在系统容量、抗扰乱能力等方面也都拥有突出的优势。
TD－ SCDMA 挪动通讯系统的无线接口被区分为 3 个协议层：物理层（L1）、数据链路层（ L2）和网络层（ L3）。
２００８年第０７期，第４１卷通信技术Ｖ０１．４１，Ｎｏ．０７，２００８总第１９９期ＣｏｍｍｕｎｉｃａｔｉｏｎｓＴｅｃｈｎｏｌｏｇｙＮｏ．１９９，ＴｏｔａｌｌｙＴＤ—ＳＣＤＭＡ／ＧＳＭ双模终端ＲＲＭ层的测试研究余娟，（重庆邮电大学，陈贤亮重庆４０００６５）【摘要】协议一致性测试是保证一个网络协议正确实现的关键。
ＲＲＭ一致性测试是ＴＤ—ｓｃＤＭＡ／ＧｓＭ双模终端测试的重要组成部分，它对终端的研发和认证具有重要意义。
丈中介绍了一致性测试的原理和测试工具ＴＴｃＮ，结合同步切换过程，详细介绍了使用ＴＴｃＮ对ＴＤ—ＳＣＤＭＡ／ＧＳＭ双模终端ＲＲＭ层进行测试的具体实现．【关键词】双模：ＲＲＭ；ＴＴＣＮ；一致性测试【中图分类号】ＴＮ９１５．０６【文献标识码】Ｂ【文章编号】１００２—０８０２（２００８）０７—０１４４一０３ＴｅｓｔｉｎｇＲｅｓｅａｒｃｈｏｎＵＥＲＲＭｉｎＴＤ—ＳＣＤＭＡ／ＧＳＭＤｕａｌＭｏｄｅＳｙｓｔｅｍＹＵＪｕａｎ，ＣＨＥＮＸｉａｎ—ｌｉａｎｇ（ｃｈｏｎｇｑｉｎｇＵｎｉｖｅｒｓｉｔｙｏｆＰｏｓｔｓ锄ｄＴｅｌｅｃｏ唧ｕｎｉｃａｔｉｏｎｓ，ｃｈｏｎ鹊ｉｎｇ４０００６５，ｃｈｉｎａ）【Ａｂｓｔｒａｃｔ】ＰｒｏｔｏｃｏｌＣｏｎｆｏｒｍａｎｃｅＴｅｓｔｉｎｇｉｓｔｏｖａｌｉｄａｔｅｗｈｅｔｈｅｒｔｈｅｉ叩ｌｅｍｅｎｔａｔｉｏｎｏｆａｎｅｔｗｏｒｋｐｒｏｔｏｃ０１ｃｏｎｆｏｒｍｓｔｏｗｈａｔｔｈｅｐｒｏｔｏｃ０１ｄｅｓｃｒｉｂｅｓ．Ｔｈｅｒｅｆｏｒｅ，ｐｒｏｔｏｃｏｌＣｏｎｆｏ珈ａｎｃｅｉｓｔｈｅｋｅｙｔｏｅｎｓｕｒｅｔｈｅｃｏｒｒｅｃｔｉｍｐｌｅｍｅｎｔａｔｉｏｎｏｆｔｈｅｎｅｔｗｏｒｋｐｒｏｔｏｃ０１．ＲＲＭＰｒｏｔｏｃｏｌＣｏｎｆｏｒｍａｎｃｅＴｅｓｔｉｎｇｉｓａｎｉｍｐｏｒｔａｎｔｃｏｍｐｏｎｅｎｔｏｆｔｅｓｔｉｎｇＵＥｉｎＴＤ—ＳＣＤＭＡ／ＧＳＭＤｕａｌＭｏｄｅＳｙｓｔｅⅢ．ＩｔｉｓｏｆｇｒｅａｔｓｉｇｎｉｆｉｃａｎｃｅｆｏｒｔｈｅｄｅｖｅｌｏｐｍｅｎｔａｎｄｃｅｒｔｉｆｉｃａｔｉｏｎｏｆＵＥ．Ｔｈｉｓｐａｐｅｒｂｒｉｅｆｌｙｐｒｅｓｅｎｔｓｔｈｅｐｒｉｎｃｉｐｌｅｏｆｃｏｎｆｏｒ眦ｎｃｅｔｅｓｔｉｎｇａｎｄＴＴＣＮ．Ｉｎｃｏｍｂｉｎａｔｉｏｎｏｆｓｙｎｃｈｒｏｎｉｚｅｄｈａｎｄｏｖｅｒ，ｉｔｄｅｓｃｒｉｂｅｓｉｎｄｅｔａｉｌｈｏｗｔｏｔｅｓｔＵＥＲＲＭｉｎＴＤ—ＳＣＤＭＡ／ＧＳＭＤｕａｌＭｏｄｅＳｖｓｔｅｍｗｉｔｈＴＴＣＮ．【Ｋｅｙｗｏｒｄｓ】ｄｕａｌｍｏｄｅ；ＲＲＭ；ＴＴＣＮ；ｃｏｎｆｏｒｍａｎｃｅｔｅｓｔｉｎｇＯ引言作为具有中国自主知识产权的３Ｇ标准．ＴＤ—ＳＣＤＭＡ为中国通信产业实现整体突破提供了机遇。
RRM一致性测试系统中的应用张娟，丁辉北京邮电大学电信工程学院，北京(100876)E-mail：zhangjuan0325@摘要：TD-SCDMA终端一致性测试的一个重要内容就是进行RRM一致性测试，这对终端研发和认证有着重要的意义。
本文首先介绍了TTCN（树表结合表示法）一致性测试的背景知识，然后分析了TD-SCDMA终端RRM一致性测试内容，最后详细论述了基于TTCN 的TD-SCMDA终端RRM一致性测试系统的设计和实现方法。
关键词：TD-SCDMA RRM一致性测试 TTCN中图分类号：TN929.531.引言近年来，作为第三代移动通信标准的TD-SCDMA在我国得到长足发展，其产业链也逐步形成。
由于政府的大力推进，以及我国巨大的移动通信市场，吸引了众多企业参加到该产业中来。
在TD-SCDMA终端方面，有多个企业已经完成了样机生产，并具备了量产的能力。
在第三代移动通信中，无线资源管理（RRM）作为一种关键技术提出，成为衡量一个标准是否可行，系统服务质量优劣，是否被运营商所接纳的重要性能指标。
无线资源管理的目标[1]是在有限带宽的条件下，为网络内无线用户终端提供业务质量保证，其基本出发点是在网络话务量分布不均匀、信道特性因信道衰落和干扰而起伏变化等情况下，灵活分配和动态调整无线传输部分和网络的可用资源，尽量提高无线频谱利用率，防止网络阻塞和保持尽可能小的信令负荷。
TD-SCDMA终端一致性测试的一个重要内容就是进行RRM一致性测试，这对终端研发和认证有着重要的意义。
但是目前业内关于TD-SCDMA系统终端的一致性测试还只是射频功能、性能的一致性测试，RRM一致性测试仍然是个空白。
本文提出了一种基于树表结合表示法（TTCN）的TD-SCDMA系统终端RRM一致性测试系统的实现方案。
2.一致性测试与TTCN验证依据协议所实现的产品是否正确的第一步就是保证产品实现与所依据的规范保持一致，这个过程称为一致性测试[2]。
TD-SCDMA终端RRM一致性测试多径环境场景及测试例研究与实现摘要TD-SCDMA是我国第一个具有完全自主知识产权的国际通信标准，目前已得到广泛的研究和应用。
工业和信息化部于2009年1月7日发布3G牌照，TD-SCDMA从此进入正式商用阶段。
近年来，各设备厂商不断致力于TD-SCDMA相关产品的开发，目前已经有多款终端投入市场。
由于通信协议标准一般是用通用语言描述的，不同的厂家会有不同的理解，从而造成协议实现上的差别，为使各移动终端与通信系统之间能够相互理解，实现自由可靠的通信，协议一致性测试的重要性日益突出。
本文在研究TD-SCDMA终端RRM一致性测试系统的基础上，提出基于TTCN-2的RRM终端一致性测试多径环境场景下测试例的设计和实现方案。
测试例根据3GPP TS 34.122、国家通信行业标准以及其他相关协议设计与定义接口，并编写详细测试流程。
本文首先概述TD-SCDMA系统、终端一致性测试理论、TTCN规范和TD-SCDMA 终端RRM一致性测试系统结构。
在深入研究3GPP相关协议的基础上，分析TD-SCDMA 无线资源管理相关过程，包括RRC呼叫流程、同频小区重选、小区注册等流程。
在此基础上，研究多径环境场景测试理论和方法，根据行业标准的规定完成测试例的设计和实现。
最后，对所做工作进行总结，并为后续工作提出建议。
关键词TD-SCDMA系统一致性测试TTCN 多径The Research and Implement of Multi-path Scene of TD-SCDMA Terminal RRM Conformance Test CaseABSTRACTTD-SCDMA, the first mobile communication standard reported by China, has been widely researched and used recently. The licenses of the 3rd generation were awarded by Ministry of Industry and Information Technology in January 7th, 2009: TD-SCDMA became commercial formally since then. In the latest years, all equipment manufacturers paid more attention to developing devices related to TD-SCDMA, many kinds of terminals were in the markets.As communication protocols and standards are always described by general language, different manufactures have different understandings, leading to difference in the realization of protocols. To make mobile terminal and communication system achieve mutual understanding and reliable communication, conformance testing takes a growing importance. The author participated in the developing of TD-SCDMA terminal RRM conformance test system, responsible for researching RRM conformance test cases based on TTCN-2. The test cases are developed according to 3GPP TS 34.122, China Communication Industry Standard and other protocols related.First, this paper introduces TD-SCDMA system, theory of conformance testing, TTCN specification and TD-SCDMA terminal RRM conformance test system architecture. Second, discuss TD-SCDMA RRM procedure, including RRC connection mode, intra-frequency cell reselection and cell register. Third, accomplish the designing and implement of test cases according to Telecommunication Industry Standard. At last, summarize the work author has done and give some advices for future work.KEY WORDS TD-SCDMA System Conformance Test TTCN Multi-path目录第一章绪论 (1)1.1 多径衰落 (1)1.1.1 电波传播环境 (1)1.1.2 反射与多径信号 (2)1.1.3 多径衰落的基本特性 (3)1.1.4 抗衰落技术 (4)1.2 TD-SCDMA系统概述 (4)1.2.1 TD-SCDMA系统结构 (5)1.2.2 TD-SCDMA无线资源管理概述 (6)1.3本章总结 (7)第二章终端一致性测试 (8)2.1 一致性测试 (8)2.1.1 协议测试 (8)2.1.2 协议一致性测试 (9)2.2 TD-SCDMA终端一致性测试 (11)2.2.1 终端一致性测试方法 (11)2.2.2 TD-SCDMA终端RRM一致性测试框架 (12)2.3本章小结 (13)第三章协议测试语言TTCN (14)3.1 TTCN概念 (14)3.2 TTCN结构 (14)3.3 TTCN Test Suite (15)3.3.1 Test Suite组成 (15)3.3.2 TTCN Suite的构造与运行 (17)3.3.3 测试例的构造 (18)3.4本章小结 (18)第四章 TD-SCDMA终端多径环境场景测试例的实现 (19)4.1 协议规定 (19)4.2 信道仿真器SR5500 (19)4.2.1 SR5500概述 (19)4.2.2 多径环境场景测试例中SR5500的使用 (20)4.3 单小区多径衰落信道测量精度(Case1/Case3) (21)4.3.1 测试例行业标准 (21)4.3.2 测试例的设计与实现 (22)4.4 TD GSM双模单待机终端多径环境下的绝对测量精度 (25)4.4.1 测试例行业标准 (25)4.4.2 测试例的设计与实现 (27)4.5本章小结 (29)第五章总结和展望 (30)参考文献 (32)致谢 (33)附录 (34)第一章绪论1.1 多径衰落移动通信的首要问题就是研究电波的传播特性，掌握移动通信电波传播特性对移动通信无线传输技术的研究、开发和移动通信的系统设计具有十分重要的意义。
