⼤众途安导航安装流程
⼤众途安
1、原车影⾳效果
2、⽤胶⼑沿中控⾯板的右缝隙撬松中控⾯板
3、再从下边沿控⾯板的缝隙撬开
4、从⾯板底部撬开
5、再⽤胶⼑沿中控⾯板的左缝隙撬开
6、再⽤胶⼑沿中控⾯板的右缝隙撬开
7、全部⾓落都松了，然后把中控⾯板拿开 8、把中控⾯板拿开后原车效果
9、接着我们要把主机上的螺丝拆开，先从左边开始
10、全部螺丝全拆下来了，可以把主机从车上拿出来
15、主机折开之后，原车效果 16、现在开始把车上的线路和飞歌专⽤线相连
17、连接完之后把全部线放进机了位置后⾯安置好 18、接好主机与中控全部线束
19、把主机放回中控台内 20、安装完成效果图。
上海大众系统 DVD 原装导航（帕萨特领驭） 上海大众原装导航系统概述1 DAD T16n 1-8 9-16插头连接（针棕色，黑色）针GPS 天线收音机天线插头 带插头针脚的导线DVD 导航收音机T12b 插头连接，绿色k 扬声器输出端，供电，总线，电话静音切换CAN 电话信号输入端T12b 插头连接，蓝色j CD CD 光盘转换盒控制和音频输入信号GPS 天线连接插头快速接线卡子安装前的准备工作2 注意： 在执行电气系统的维修之前，先断开蓄电池的接地线。
说明断开蓄电池的接地线之前，必须先查询收音机的防盗密码。
重新连接蓄电池后，应当按照维修手册和使用说明书的规定检查车辆电气设备（收音机、时钟、电动车窗）的功能。
4-1-3-7-9-2-5-6-8- 拆卸原车收音机3 所需要的专用工具 -T10057-收音机解锁工具－沿箭头方向向上旋转锁止件并拔下插头。
-- －将收音机解锁工具插入收音机的解锁槽内直到解锁。
-T10057-－沿箭头方向压紧插头锁止件。
--－沿箭头方向按下弹簧片，以松开收音机解锁工具。
-- -T10057-－沿箭头方向拉出锁止件。
- A- 调整组合插头针脚位置4组合插头针脚位置调整概述1. T12bk 6 12 T12bj 1 7 将绿色插头第和第针平移到对应的蓝色插头第针脚和第针脚位置。
黑色方块和椭圆表示原车导线所置。
在的位2. T12bj 2 3 将蓝色插头第针脚平第针脚位置。
移到3. T16n 11 将插头第针脚移到蓝色插头第针脚位置。
T12bj 2 说明阴影方块和虚线椭圆表示原车导线被移动到的位置。
－沿箭头方向按压锁止件，并取出天线插头。
- B- －取出收音机。
脚－使用一字螺丝刀将插头壳体上的卡子撬开。
-3- T12bk -2- -4- －沿箭头方向按压插头锁止件直到解锁为止，并拔出绿色插头。
-- T12bk -1-－如局部图所示，在撬开卡子的同时，沿箭头方向拉出触点支架。
关于大众系列车安装专用dvd导航和倒车影像步骤（由于大众系列车安装方法一致，故用新宝来做例子说明）
首先是安装流程图
1.用撬板撬开新宝来外面的银色面壳。
2.用十字螺丝刀卸下机器四周的四个固定螺丝
3.卸下螺丝之后将会有，将原车CD机后面的各种接头拔出
4.将DVD导航提供的尾线与原车相应危险对插
GPS天线一般安装于此位置，从中控内部走线
5.在将DVD导航提供的尾线与导航对插，将机器装回原车
6.装上旁边的银色面框
7.安装完成，可以开始导航了注：（倒车影像安装方法）
安装倒车影像的时候，倒车影像的黄色插头对插机器后面的接口，红色的线与DVD导航尾线的back连接，将线从车前面中控台沿车门下侧走暗线，到车牌照灯位置（摄像头安装位置为原车倒车灯位置），倒车影像需要接原车倒车灯供电，而且大众些列车型需要加个滤波器！。
大众途安导航安装流程大众途安是一款非常实用的车载导航系统，通过安装大众途安导航系统，可以为驾驶者提供准确的导航服务，帮助驾驶者更加方便地找到目的地。
下面将为您介绍大众途安导航的安装流程。
一、准备工作1.确保车辆电路正常，车载屏幕和音响可以正常工作。
2.准备安装所需的工具，如螺丝刀、钳子等。
3.准备好安装所需的导航设备和配件，如导航主机、接线线束以及支架等。
二、安装导航主机1.首先打开车辆仪表盖。
2.找到原车导航主机或多媒体主机所在位置。
3.使用螺丝刀将原车导航主机或多媒体主机固定在位置上的螺丝拧下，然后将其取下。
4.将大众途安导航主机放置在相同的位置上，并使用螺丝刀固定住。
三、连接导航主机和车辆电路1.找到车辆中控屏幕背后的接线口。
2.将导航主机和车辆中控屏幕之间的线束相连，确保接口连接牢固且没有松动。
3.将导航主机与车辆电源连接，确保导航主机有稳定的电源供给。
四、安装导航屏幕支架1.找到合适的位置，将导航屏幕支架固定在车辆内部的仪表台上。
2.确保支架稳固，避免在行驶过程中晃动。
五、测试导航系统1.打开车辆电源，将导航系统启动。
2.检查导航屏幕是否可以正常显示。
3.测试导航系统的各项功能，如地图定位、导航路径规划等。
4.检查导航系统的声音输出是否正常，是否可以收听语音导航提示。
六、调试导航系统1.如果导航系统出现了问题，例如定位不准确或者导航路径规划错误，可以尝试重启导航系统，看是否可以解决问题。
2.如果问题无法解决，可以查看导航系统的说明书，了解如何设置导航系统的参数和选项。
以上就是大众途安导航的安装流程，希望能对您有所帮助。
在安装导航系统时，请注意安全，避免操作不当造成人身和车辆的损害。
如果不熟悉车辆电路的结构和原理，请寻求专业人士的帮助。
斯柯达明锐原车屏升级|斯柯达明锐加装数字电视|斯柯达明锐加装导航|斯柯达明锐加装倒车影像功能一、关于豪华车原车屏升级导航豪华车原车带屏幕了，升级时为了使原车屏幕不浪费，“原车屏升级”概念被消费者接受。
站在消费者的角度，如果把原车屏直接换成带屏的专车专用主机，之前的屏就浪费了，而且换上去的主机，是经过了CAN协议解码的，这个解码又不能保证100%完美解码，所以可能会出现较多问题，如黑屏、花屏，或者缺少信息显示等。
而原车屏升级就不涉及CAN协议这方面，安全性和原车匹配性相对较高。
升级后可以实现：导航、DVD、CMMB数字电视、倒车后视、智能轨迹倒车辅助、头枕屏输出等功能。
二、原车屏升级的优势首先从功能上解决了车主的需求。
目前，高端车型各配置的功能不一样，有的只有DVD，有的带了导航，有的还有倒车后影像。
原车屏升级可以解决“一箩筐”换掉的浪费局面，实现可由车主自主选配。
比如一台奔驰车，原车带屏，并且有DVD和导航功能，那么，车主就可以选择CMMB 数字电视、倒车后视、智能轨迹倒车辅助、头枕屏输出等功能，原有的DVD、导航功能保留。
另外，在售后服务方面也有优势，因为原车屏升级，是通过解码盒向外延伸加装其他功能，如导航、数字电视、倒车后视等，如果发现是数字电视功能有问题，只要把数字电视模块取下来检查就行了。
不用像专车专用机那样，整个机器拆下来，车上留一个大窟窿，而且检查问题的时间过长，车主也不愿意等。
综合原车屏升级特点，有如下优势：1、不浪费原车屏；2、相对安全，不涉及原车CAN协议解码，技术风险小；3、自主选配，低配版达到顶配版配置；4、售后服务有优势，坏什么修什么，很容易查出并解决问题；5、不破坏原车风格。
产品名称：斯柯达明锐原车屏升级(触摸手写导航+遥控器按键+选配后视/DVD/蓝牙/数字电视) 产品品牌：原厂型升级导航适合车型：斯柯达明锐(本产品适合原车带显示屏不带导航或带导航不带中国导航地图不同年份的斯柯达明锐所有车型)产品组成：韩国/台湾进口解码器、导航模块，触摸板（原车如不带加装）、遥控器、调频，专用线材；选配：DVD、数字电视、倒车后视、倒车雷达/倒车可视、头枕显示屏、蓝牙功能、扶手屏。

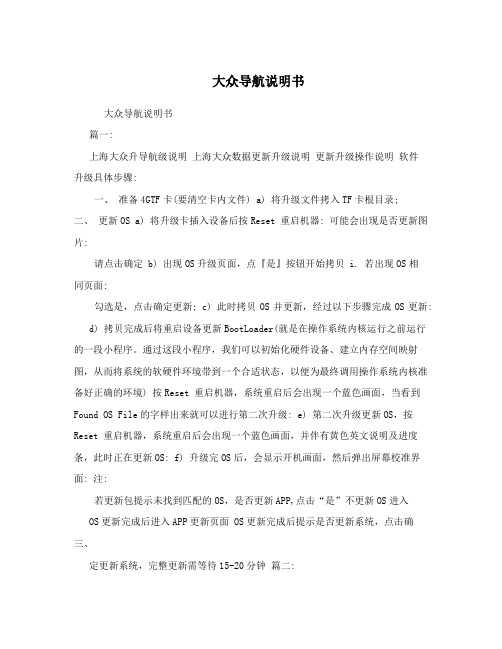

大众导航说明书大众导航说明书篇一:上海大众升导航级说明上海大众数据更新升级说明更新升级操作说明软件升级具体步骤:一、准备4GTF卡(要清空卡内文件) a) 将升级文件拷入TF卡根目录;二、更新OS a) 将升级卡插入设备后按Reset 重启机器: 可能会出现是否更新图片:请点击确定 b) 出现OS升级页面，点『是』按钮开始拷贝 i. 若出现OS相同页面:勾选是，点击确定更新; c) 此时拷贝OS并更新，经过以下步骤完成OS更新:d) 拷贝完成后将重启设备更新BootLoader(就是在操作系统内核运行之前运行的一段小程序。
通过这段小程序，我们可以初始化硬件设备、建立内存空间映射图，从而将系统的软硬件环境带到一个合适状态，以便为最终调用操作系统内核准备好正确的环境) 按Reset 重启机器，系统重启后会出现一个蓝色画面，当看到Found OS File的字样出来就可以进行第二次升级: e) 第二次升级更新OS，按Reset 重启机器，系统重启后会出现一个蓝色画面，并伴有黄色英文说明及进度条，此时正在更新OS: f) 升级完OS后，会显示开机画面，然后弹出屏幕校准界面: 注:若更新包提示未找到匹配的OS，是否更新APP,点击“是”不更新OS进入OS更新完成后进入APP更新页面 OS更新完成后提示是否更新系统，点击确三、定更新系统，完整更新需等待15-20分钟篇二:RNS315导航说明书简易操作说明 RNS315导航操作简易说明书首先，这个RNS315导航，只出现在迈腾系列车型的高配车型上。
因为这个是原车自带的导航，所以功能很强大。
首先支持倒车影像，之前也和大家都提到过了，后面的摄像头隐藏在尾箱的大众logo后面，挂倒档的时候，logo翻起，俗称后翻盖摄像头。
隐蔽性很好。
今天就不介绍这个功能了。
今天，主要看看这个RNS315的导航功能，主界面就是这样的，屏幕左右分别有三个按键，据说RNS510(更强大的一款)左右分别是四个按键的。
大众系列车型安装指南说明：1、备注中说明需配线束或面板的，均需在订货时指定线束，如订购高尔夫6低配产品，可在订单中注明迈腾产品配大众通用线；已出货产品需更换车型安装的，可重新购买或换购相关线束。
2、本文档尚有个别车型线束未确认，需在近期进行更新车系车型 适装年份方控（专用）适配线备注上海大众PASSAT领驭09款以前尾线解码盒支持成品标配可支持碟盒09款以后尾线解码盒支持成品标配暂不支持六碟碟盒/ACC、倒车线需接线/CAN解码盒电源需改接为ACCPOLO10款以前无方控大众通用线(新宝来)可用领驭导航仪配大众通用线10款以后尾线解码盒支持未确认线束用迈腾导航仪需确认线束朗逸目前无可安装型号途安10款以前(目前无新款)迈腾解码盒支持迈腾专用线迈腾标配产品直接安装途观10款新款(高配)途观解码盒支持途观专用线可支持方控，但不支持空调温度显示途观10款新款(低配)无方控待确认可安装迈腾导航仪，线束待确认一汽大众宝来08款以前无方控大众通用线(新宝来)领驭导航仪配大众通用线可安装08款以后无方控大众通用线(新宝来)迈腾导航仪配大众通用线可安装高尔夫6新款10款(低配)无方控大众通用线(新宝来)迈腾导航仪配大众通用线可安装新款10款(高配)迈腾解码盒支持待确认迈腾导航仪可安装，线束需确认迈腾全系列迈腾解码盒支持迈腾专用线迈腾标配产品可安装速腾10款以前1.6L手动档无方控大众通用线(新宝来)迈腾导航仪配大众通用线可安装1.6T/2.0L/T自动档/1.4T技术型/1.8T冠军版迈腾解码盒支持迈腾专用线迈腾标配产品可安装1.4TSI豪华版速腾解码盒支持速腾专用线迈腾导航仪配速腾线可安装斯柯达明锐老款10（以前）无机型可安装新款10低（以后）无方控大众通用线(新宝来)迈腾导航仪配大众通用线加面板可安装新款10高（以后）迈腾解码盒支持迈腾专用线迈腾标配产品加面板可安装晶锐全系列无方控大众通用线(新宝来)迈腾导航仪配大众通用线加面板可安装昊锐新款迈腾解码盒支持迈腾专用线迈腾标配产品加面板可安装。
1-控制盒6-右侧日间行车灯1 上海大众原装附件概述 LED 日间行车灯上海大众原装附件日间行车灯安装说明途观 LED ( )2-接地线，黑色导线连接在车身左侧号接地点上 642 左侧日间行车灯11- 魔术贴14- 接日间行车灯插头15-3-电源线，红色导线连接在发动机舱左侧保险丝盒正极接线柱上 ( 507 ) 绿色导线4-接左侧大灯插头第针灰黑色用于安装卤素大灯的车型 T10a 10 , / ( )接左侧大灯插头第针灰黑色用于安装氙气大灯的车型 T14c 10 , / ( ) 右侧日间行车灯导线5-长度约为 150 cm 黄色导线，接号电源线15 13-接左侧大灯插头第针棕黑色用于安装卤素大灯的车型 T10a 1 , / ( )接左侧大灯插头第针黑蓝色用于安装氙气大灯的车型 T14c 4 , / ( ) 自攻螺钉7- 4 个 固定支架9- 2 个 快速接线卡子10- 2 个 左侧日间行车灯导线12-长度约为 100 cm扎带8-上海大众原装附件日间行车灯的安装LED 3安装前的准备工作2 注意： 在执行电气系统的维修之前，先脱开蓄电池的接地线。
说明脱。
开蓄电池的接地线之前，必须先查询收音机的防盗密码重新连接蓄电池后，应当按照维修手册和使用说明书检查车辆电气设备 （ 收音机、时钟、电动车窗 ）的功能。
的规定－拆卸水箱格栅。
-a-－拆卸进气格栅。
-b-－拆卸左前大灯。
-c-－切割完成后，再根据固定支架孔径的大小和位置，格栅的左侧和右侧进行钻孔。
-9-使用手电钻对进气－如图所示：使用自攻螺钉将固定支架安装到气格栅上。
-7- -9- 进左右两侧相同 ( )－如图所示，使用切割工具。
( )切割掉进气格栅上的阴影部分左右两侧相同79OSL-0001－将日间行车灯导线从固定支架中间的孔穿过，并日间行车灯卡入固定支架。
-9- -9-将－将左侧日间行车灯导线和右侧日间行车灯导线从前保险杠盖板和泡沫件之间的缝隙向上排布。
FlyAudio飞歌TPMS胎温胎压检测模块安装示例实例车型: 大众途安1、配置要求TPMS胎压检测功能，要求主机软件支持TPMS功能，要求有兼容FlyAudio飞歌通讯协议的TPMS无线胎压检测模块及接收装置。
2、833扩充盒FlyAudio飞歌833扩充盒，是TPMS无线接收与蓝牙通讯一体的功能扩充装置，主要完成TPMS和蓝牙模块与主机的信息交换功能，是FlyAudio飞歌影音导航产品的可选功能扩充模块。
833扩充盒，可以使飞歌主机，在不改动硬件结构的情况下，升级至具有TPMS及蓝牙功能。
3、TPMS胎压检测模块外置式TPMS无线胎压检测模块，是检测汽车轮胎胎压及胎温的装置，外置式TPMS模块，是安装在轮胎气嘴上面，安装容易，无需拆卸轮胎。
并具有防拆装置，防止模块被盗。
4、安装步骤说明：本教程只针对TPMS胎压检测模块安装进行说明，其它功能安装，请参考另外的说明文档及教程。
4.1 确认软件版本如果你的主机不支持TPMS功能，请先将主机软件升级。
4.2 检查胎压检测模块及配件在安装前，请检查TPMS模块及配件是否齐备。
整套TPMS模块，包括4个检测模块（含电池），分别为“FL左前、FR右前、RL 左后、RR右后”，4个防拆螺帽，一支专用六角匙。
4.3 准备833扩充盒833扩充盒为可选配件，正常销售的飞歌主机包装中，并不包括833扩充盒，需要另外购买。
4.4 连接883扩充盒到主机883扩充盒与主机的连接方法，是将833扩充盒的连接线，插到主机的CDC接口上面。
而原CDC机，则改接到833扩充盒上的专用接口。
参考下图：4.5 蓝牙话筒及CDC连接833扩充盒，同时具有蓝牙功能，用于连接手机，达到免提通话目的，免提话筒，就插在833扩充盒上面。
外置式模块要安装在轮胎气嘴上。
4.7 先卸下轮胎的气嘴盖子4.8 从包装里，取出TPMS模块的防拆螺帽4.9 把防拆螺帽先套进气嘴，注意，螺帽的齿要向外面4.10 再把TPMS模块拧到气嘴上，注意要拧紧4.12 用专用的六角匙，将防拆螺帽的螺丝拧紧4.13 模块安装完成，依次安装其他车轮的TPMS模块。
