28电弧焊、电渣压力焊接头力学性能

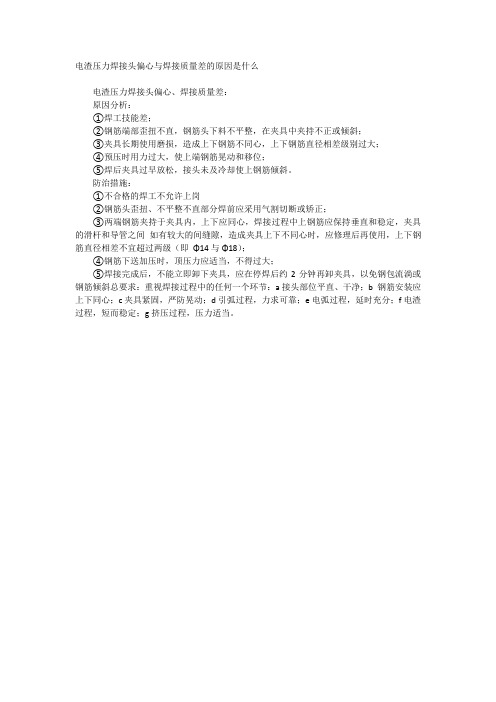

电渣压力焊接头偏心与焊接质量差的原因是什么
电渣压力焊接头偏心、焊接质量差：
原因分析：
①焊工技能差；
②钢筋端部歪扭不直，钢筋头下料不平整，在夹具中夹持不正或倾斜；
③夹具长期使用磨损，造成上下钢筋不同心，上下钢筋直径相差级别过大；
④预压时用力过大，使上端钢筋晃动和移位；
⑤焊后夹具过早放松，接头未及冷却使上钢筋倾斜。

防治措施：
①不合格的焊工不允许上岗
②钢筋头歪扭、不平整不直部分焊前应采用气割切断或矫正；
③两端钢筋夹持于夹具内，上下应同心，焊接过程中上钢筋应保持垂直和稳定，夹具的滑杆和导管之间如有较大的间缝隙，造成夹具上下不同心时，应修理后再使用，上下钢筋直径相差不宜超过两级（即Φ14与Φ18）；
④钢筋下送加压时，顶压力应适当，不得过大；
⑤焊接完成后，不能立即卸下夹具，应在停焊后约2分钟再卸夹具，以免钢包流淌或钢筋倾斜总要求：重视焊接过程中的任何一个环节：a接头部位平直、干净；b 钢筋安装应上下同心；c夹具紧固，严防晃动；d引弧过程，力求可靠；e电弧过程，延时充分；f电渣过程，短而稳定；g挤压过程，压力适当。

钢筋工程技术知识试题一、单项选择题1、HPB235级受力钢筋末端弯钩的弯后平直部分长度不应小于钢筋直径的（D）倍。

A、1.5B、2C、2.5D、32、当设计要求受力钢筋末端做135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的（C）倍。

A、2B、3C、4D、53、受力钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的（D）。

A、2B、3C、4D、54、除焊接封闭环式箍筋外，箍筋末端应作弯钩，弯钩形式应符合设计要求，当设计无具体要求时，箍筋的弯折角度对一般结构不应小于（B），对有抗震等要求的结构，应为（C）。

A、45°B、90°C、135°D、180°5、除焊接封闭环式箍筋外，箍筋末端应作弯钩，弯钩形式应符合设计要求，当设计无具体要求时箍筋弯后平直部分长度对一般结构不宜小于箍筋直径的（A）倍；对有抗震等要求的结构，不应小于箍筋直径的（C）。

A、5B、7.5C、10D、156、当采用冷拉方法调直钢筋时，HPB235级钢筋的冷拉率不宜大于（D）。

A、1%B、2%C、3%D、4%7、HPB235级受力钢筋末端应做（D）弯钩。

A、45°B、90°C、135°D、180°8、当采用冷拉方法调直钢筋时，HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于（A）。

A、1%B、2%C、3%D、4%9、钢筋加工时受力钢筋顺长度方向全长净尺寸允许偏差为（B）mm。

A、±5B、±10C、±15D、±2010、钢筋加工时弯起钢筋的弯折位置允许偏差为（D）mm。

A、±5B、±10C、±15D、±2011、钢筋加工时箍筋的内净尺寸允许偏差为（A）mm。

A、±5B、±10C、±15D、±2012、关于钢筋接头下列说法中正确的是：（B）A、钢筋接头应设置在受力较大处。

第四章钢筋工程第4节钢筋电渣压力焊1. 适用范围公路工程及市政公用工程钢筋连接钢筋电渣压力焊施工。

2.施工流程安装焊接钢筋→安放引弧铁丝球→缠绕石棉绳装上焊剂盒→装放焊剂→接通电源，“造渣”工作电压40~50V，“电渣”工作电压20~25V→造渣过程形成渣池→电渣过程钢筋端面溶化→切断电源顶压钢筋完成焊接→卸出焊剂拆卸焊盒→拆除夹具→质量检查3. 控制要点（为更能说清楚，可以图文并茂，也可不插）3.1施工准备3.1．1材料(1) 钢筋：应有出厂合格证，试验报告性能指标应符合有关标准或规范的规定。

钢筋的验收和加工，应按有关的规定进行。

(2) 电渣压力焊焊接使用的钢筋端头应平直、干净，不得有马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。

如有严重变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。

钢筋端部200mm范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接。

处理钢筋时应在当天进行，防止处理后再生锈。

(3) 电渣压力焊焊剂：须有出厂合格证，化学性能指标应符合有关规定。

在使用前，须经恒温250℃烘焙1～2小时。

焊剂回收重复使用时，应除去熔渣和杂物并经干燥，—般采用431焊药。

3.1．2机具设备(1) 电渣焊机。

(2) 焊接夹具：应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。

焊接电缆的断面面积应与焊接钢筋大小相适应。

焊接电缆以及控制电缆的连接处必须保持良好接触。

(3) 焊剂盒：应与所焊钢筋的直径大小相适应。

(4) 石棉绳：用于填塞焊剂盒安装后的缝隙，防止内焊剂盒内焊剂泄漏。

(5)铁丝球：用于引燃电弧。

用22号或20号镀锌铁丝绕成直径约为10mm的圆球，每焊一个接头用一颗。

(6) 秒表：用于准确掌握焊接通电时间。

(7) 切割机或圆片锯：用于切割钢筋。

3.1．3作业条件(1) 焊工应经过有关部门的培训、考核，持证上岗。

焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动防护用品。

钢筋工理论考试题库及答案一/判断题1．伸入梁支座范围内的纵向受力钢筋，当梁宽为 150mm 及以上时，不应少于 2 根。

[判断题] *对(正确答案)错2．预应力钢筋应先对焊后冷拉。

[判断题] *对(正确答案)错3．在建筑施工图上通常标注的是绝对标高。

[判断题] *对错(正确答案)4．结构施工图是施工的依据，图纸审核是必不可少的程序。

[判断题] *对(正确答案)错5．钢筋用料计划等于钢筋净用量加上加工损耗率。

[判断题] *对(正确答案)错6．代换钢筋应经设计单位同意，并办理技术核定手续后方可进行。

[判断题] *对(正确答案)错7．钢丝、钢丝线、热处理钢筋及冷拉 IV 级钢筋，宜用电弧切割。

[判断题] *对错(正确答案)8．弯曲调整值是一个在钢筋下料时应扣除的数值。

[判断题] *对(正确答案)错9．进入施工现场，必须戴好安全帽，禁止穿硬底鞋和拖鞋。

[判断题] *对(正确答案)错10．在没有防护设施的高空施工，必须系安全带。

[判断题] *对(正确答案)错11．冷拉钢筋的控制方法分控制应力和控制冷拉率两种。

[判断题] *对(正确答案)错12．过梁的作用是承受门、窗洞上部的墙体重量。

[判断题] *对(正确答案)错13．钢筋保护层的作用是防止钢筋生锈，保证钢筋与混凝土之间有足够的粘结力。

[判断题] *对(正确答案)错14．钢筋在加工及使用前必须核对有关试验报告，如不符合要求应停止使用 [判断题] *对(正确答案)错15．机械性能，是指钢材在外力作用下所表现出的各种性能。

其主要指标为：抗剪性能、塑性变形、冷弯性能。

[判断题] *对错(正确答案)16．先张法施工放张预应力筋时，混凝土强度必须符合设计要求。

[判断题] *对(正确答案)错17．对于先张法施工配筋较多的预应力构件，所有钢筋应同时放张。

[判断题] *对(正确答案)错18．由于无粘结预应力筋一般为曲线配筋，故应一端张拉，一端固定。

电渣压力焊验收规范在正式焊接生产之前，采用与生产相同的钢筋和焊剂，制作3个抗拉试件，试验合后，才允许正式生产。

2．电渣压力焊接头的质量验收(包括外观检查和强度试验)：(1电渣压力焊接头应逐个进行外观检查。

当进行力学性能试验时，应从每批接头中随机切取3个试件做拉伸试验，且应按下列规定抽取试件：1)在一般建(构)筑物中，应以300个同级别钢筋接头作为一批；2)在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个接头仍应作为一批。

(2)电渣压力焊接头外观检查结果应符合下列要求：1)四周焊包均匀凸出钢筋表面的高度应大于或等于4mm；2)钢筋与电极接触处，应无烧伤缺陷；3)接头处的弯折角不大于4o；4)接头处的轴线偏移不得大于钢筋直径的0．1倍，且不得大于2mm。

外观检查不合格的接头应切除重焊，或采取补强焊接措施。

(3)电渣压力焊接头拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。

当试验结果有1个试件的抗拉强度低于规定值，应再取6个试件进行复检。

复检结果，当仍有1个试件的抗拉强度小于规定值，应确认该批接头为不合格。

三级钢筋可不可以进行电渣压力焊？一般钢筋电渣压力焊工艺标准（415-1996）适用范围是：适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的Ⅰ～Ⅱ级竖向或斜向（倾斜度4﹕1范围内）钢筋的连接。

三级钢筋不适用。

我们这里的工地采用电渣压力焊，但是钢筋直径变了，现在是直径20的和14的焊接，而且20的是三级钢，14的是？焊接时两种钢筋极差不大于220 18 16 14 显然是不能焊到一起的不能焊那就采用绑扎搭接三级钢筋电渣压力焊，焊接要多大焊机？电渣压力焊可采用交流或直流焊接电源，焊机容量应根据所焊钢筋的直径选定。

由于电渣压力焊机的生产厂家很多，产品设计各有不相同，所以配用焊接电源的型号也同，常用的多为弧焊电源（电弧焊机），如BX3-500型、BX3-630型、BX3-750型、BX3-1000型等。

钢筋实验取样（拉拔、冷弯、焊接）长度标准(一)热轧钢筋1、组批规则以同一牌号、同一炉罐号、同一规格、同一交货状态，不超过60吨为一批。

2、取样方法拉伸检验：任选两根钢筋切取。

两个试样，试样长500mm。

冷弯检验：任选两根钢筋切取两个试样，试长度按下式计算：L=1.55*(a+d)+140mm式中：L—试样长度a—钢筋公称直径d—弯曲试验的弯心直径；按下表取用钢筋牌号(强度等级) HPB235(Ⅰ级) HRB335 HRB400 HRB500公称直径(mm) 8～20 6～25 28～50 6～25 28～50 6～25 28～50弯心直径d 1a 3a 4a 4a 5a6a 7a在切取试样时，应将钢筋端头的500mm去掉后再切取。

(二)低碳钢热轧圆盘条1、组批规则以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60吨为一批。

2、取样方法：拉伸检验：任选一盘，从该盘的任一端切取一个试样，试样长500mm。

弯曲检验：任选两盘，从每盘的任一端各切取一个试样，试样长200mm。

在切取试样时，应将端头的500mm去掉后再切取。

(三)冷拔低碳钢丝1、组批规则甲级钢丝逐盘检验。

乙级钢丝以同直径5吨为一批任选三盘检验。

2、取样方法从每盘上任一端截去不少于500mm后，再取两个试样一个拉伸，一个反复弯曲，拉伸试样长500mm，反复弯曲试样长200mm。

(四)冷轧带肋钢筋1、冷轧带肋钢筋的力学性能和工艺性能应逐盘检验，从每盘任一端截去500mm以后，取两个试样，拉伸试样长500mm，冷弯试样长200mm。

2、对成捆供应的550级冷轧带肋钢筋应逐捆检验。

从每捆中同一根钢筋上截取二个试样，其中，拉伸试样长500mm，冷弯试样长250mm。

如果，检验结果有一项达不到标准规定。

应从该捆钢筋中取双倍试样进行复验。

（五）钢筋焊接接头的取样A、取样规定[根据《钢筋焊接及验收规程》(JGJ18-2003)]1、钢筋闪光对焊接头取样规定a 在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。

单选题1钢筋机械连接技术规程标准是JGJ107-( B )A2013 B2016 C2017 D 20182钢筋机械连接接头有几个等级（ C ）A 5B 7 C3 D43钢筋机械连接钢筋拉断不包括( B )A钢筋母材B钢筋从套筒中拔出C套筒外钢筋丝头D断于钢筋镦粗过渡段4钢筋机械连接一级接头最大力总伸长率≥（ A）%A 6.0 B3.0 C8.0 D9.55钢筋机械连接三级接头的最大力总伸长率≥（ C）%A 6.0 B4.0 C3.0 D 9.56钢筋机械连接的施行日期是（B ）A 2015.07.12B 2016.08.01C 2016.7.14D 2017.6.337钢筋机械连接接头的性能不包括（D ）A单项拉伸 B高应力反复拉压 C 疲劳性能 D弯曲性能8 钢筋机械连接接头残余变形的单位是（ A）A mmB cmC m Dml9直径为20的钢筋机械连接件，接头等级为1级，他的残余变形要求是≤（ D）A 0.14mmB 0.12mmC 0.13mmD 0.10mm10 直径为36的钢筋机械连接件，接头等级为2级，他的残余变形要求是≤（ C）A 0.14mmB 0.15mmC 0.16mmD 0.17mm11 高应力反复拉压的钢筋机械连接1级接头的残余变形要求是≤（ A ）A 0.3mmB 0.5mmC 0.6mmD 0.7mm12 混凝土中对钢筋延性要求较高的部位应选用（C ）级接头A 3B 4C 1D 513钢筋机械连接接头型式检验的每种类型接头不得少于（ A）个A 12B 3C 20D 614 钢筋机械连接接头型式检验钢筋母材拉伸试件不得少于（ C）个A 1B 2C 3D 615 钢筋机械连接接头现场抽检同类型的检验批是（ A ）个A 500B 300C 600D 70016 钢筋机械连接接头的疲劳性能试验要经过多少( D )次的循环加载A 3B 6C 100D 200000017 钢筋机械连接接头的疲劳性能试件的受试断长度不宜小于（ B ）mmA 300B 400C 500D 60018钢筋机械连接接头的疲劳性能当采用低频试验机时试验机的应力循环频率宜选用（ A ）A 5HZ~15HZ B 5HZ~20HZ C 10HZ~15HZ D 20HZ~50HZ19钢筋机械连接接头的疲劳性能试验中当温度超过（ C）℃应采取降温措施A 30B 50C 40D 6020 钢筋极限抗拉强度标准值符号是（ A）A fstkB fkC fukD fdk21 连接件极限抗拉强度大于或等于被连接钢筋抗拉强度标准值的1.1倍是（ C ）级接头A 2B 3C 1D 422 连接件极限抗拉强度不小于被连接钢筋抗拉强度标准值是( B )级接头A 4B 2C 3D 123 钢筋焊接及验收规程规范是（ B）A 50081-2002B JGJ18-2012C GB/T700-2006D GB/T228.1-201024 钢筋焊接的及验收规程现行标准的实施日期是（C ）A 5.1日B 7.1日C 8.1日D 9.1日25 电渣压力焊应用于（ C）的连接A 梁B 板C 柱26 当环境温度低于（D ）℃不应进行各种焊接A 0B 10C -10D -2027 纵向受力钢筋的焊接接头，每一批检验批中赢随机抽取（B ）%的焊接接头A 5B 10C 20D 3028 钢筋闪光对焊接头的检验批是（B ）个A 500B 300C 200D 100029 电渣压力焊每批取（ B）个接头进行拉伸实验A 2B 3C 1D 630 电渣压力焊钢筋径差不得超过（ B）mmA 5B 7C 10D 4多选题一.钢筋机械连接件在哪些情况下要进行型式检验（ABC）A确定接头性能等级B材料，工艺，规格进行改动时C型式检验报告超过4年时D确定施工部位E型式检验报告超过5年时二. 钢筋闪光对焊常见分类有（ ACD ）。

天津市建筑业职业技能大赛基础知识复习范围钢筋工一、判断题（对的打√，错的打×，答案写在各题括号内，每题1分共30分）（）1．钢筋配料单是钢筋加工的依据。

（）2．建筑工程图纸图线的线型，一般有实线、虚线、点划线、折断线、波浪线。

（）3．列入钢筋加工计划的配料单，将每一编号的钢筋制作一块料牌，作为钢筋加工的依据。

（）4．圈梁的作用是箍住楼板，贯穿墙身,增加建筑物整体性.防止建筑物不均匀沉降，抵抗地震和其他振动对建筑物的不良影响。

（）5．钢筋料牌是区别各工程项目、构件和各种编号钢筋的标志。

（）6．沉降缝是为了避免建筑物产生不均匀沉降时导致墙身开裂而设臵的。

（）7．楼板钢筋绑扎，应先摆分布筋，后摆受力筋。

（）8．进口钢筋焊接前，必须进行化学成分检验和焊接试验。

（）9．焊接时零件熔接不好，焊不牢并有粘点现象，其原因可能是电流太小，需要改变接触组插头位臵，调整电压。

（）10．钢筋采用人工弯曲,适合各种不同钢筋品种,也适合各种不同场合。

（）11．对焊接头作拉伸实验时，三个试件的抗拉强度均不得低于该级别钢筋的规定抗拉强度值。

（）12．钢筋冷拉既提高钢筋强度，又节约钢材。

钢筋一般可拉长40%左右。

（）13．预埋件的锚固筋应设在保护层内。

（）14．预埋件的锚固筋必须伸于构件主筋内侧。

（）15．荷载的分布可分为集中荷载、分布荷载、线荷载等。

（）16．钢筋保护层的作用是防止钢筋生锈，保证钢筋与混凝土之间有足够的粘结力。

（）17．调整焊接变压器级数时，可不必切断电源。

（）18．采用气焊工艺时,钢筋下料长度必须多出钢筋直径的0.6倍到6倍。

（）19．钢筋冷拉的控制方法分为控制应力和控制冷拉率两种方法。

（）20．钢筋代换不经设计单位许可。

（）21．梁内支座上部第一排负弯矩钢筋不宜小于梁净跨的1/3。

（）22．焊接机械必须装有接地线，地线电阻不应小于4Ω，在操作前应经常检查接地是否正常。

（）23．构件箍筋加密区是剪力最大的部位。

竖向钢筋电渣压力焊工艺标准1 适用范围本工艺标准适用于钢筋混凝土现浇构件中，直径Φ14～40mm的竖向钢筋采用电渣压力焊连接的工程。

2 施工准备2.1 材料要求：2.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂合格证明书及复试报告单。

进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。

2.1.2焊剂：焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定，须有出厂合格证。

焊剂型号为HJ401，常用的为熔炼型高锰硅低氟焊剂或中锰高硅低氟焊剂。

2.1.3 焊剂应存放在干燥的库房内, 防止受潮。

如受潮，在使用前须经250～300℃烘焙2小时。

2.1.4 焊剂回收重复使用时，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

2.2主要机具：2.2.1手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。

2.2.2自动电渣压力焊设备包括：焊接电源、控制箱、操作箱、焊接机头等。

2.2.3焊接电源：钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流或直流焊接电源；（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源）。

当焊机容量较小时，也可采用较小容量的同型号，同性能的两台焊机并联使用。

2.3 作业条件2.3.1 焊工应经过有关部门的培训、考核、持证上岗。

2.3.2 焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动防护用品。

2.3.3电渣压力焊的机具设备以及铺助设备等齐全、完好。

施焊前必须认真检查机具设备是否处于正常状态。

焊机要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。

2.3.4钢筋端头已处理好，并清理干净，焊剂干燥。

2.3.5在施焊前，先做焊接试验，以确认工艺参数，制三个拉伸试件，试验合格后才可正式施焊。

3 操作工艺3.1 工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铅丝球（也可省去）→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查。

混凝土分项理论试题（考试时间： 90分钟）姓名：项目名称：一、填空题（每题1分，共10分）1．大体积混凝土配合比设计，所配置的混凝土拌合物，到浇筑工作面的坍落度不宜大于（160mm）。

2．对于大体积混凝土,养护过程应进行温度控制,混凝土内部和表面的温差不宜超过(25℃),表面与外界温差不宜大于( 20℃ )。

3．泵送混凝土搅拌的最短时间，应符合现行国家标准《预拌混凝土》GB/T14902的有关规定。

当混凝土强度等级高于C60时，泵送混凝土的搅拌时间应比普通混凝土延长（ 20s~30s ）。

4．泵送混凝土施工时，当混凝土坍落度在100~160mm时，坍落度允许偏差为（±20 ）mm。

5. 超长大体积混凝土采用跳仓法施工时，跳仓间隔的时间不宜小于( 7d )。

6．混凝土自高处倾落时的自由倾落高度不宜超过（ 2m），否则，应设溜槽或串筒。

7．混凝土工程施工缝凿毛处理必须在（砼终凝后）进行，并清理干净后才能进入下道工序。

8．楼板混凝土必须使用（平板振动器）进行辅助振捣；竖向构件拆模后至少要有（7）天的有效养护时间。

9．混凝土缺陷必须有（专门的、有效）的修补方案，并严格按方案精心实施。

10．梁跨度≥（ 4 ）m 时，应按规范要求起拱，起拱高度宜为梁跨度的1/1000~3/1000。

起拱顺序应先主梁起拱后次梁起拱。

二、单项选择题（40题）1、现浇结构梁或板的跨度大于等于__C__，应使底模起拱。

A、2米B、3米C、4米D、5米2、当设计无规定时，梁或板底模起拱高度宜为全跨长度的__C__。

A、1/100～3/100B、1/100～2/100C、1/1000～3/1000D、3/1000～5/10003、早拆模体系是在混凝土楼板强度达到规定强度标准值的_B___，即可拆除楼板底模。

A、25%B、50%C、75%D、80%4、下列钢筋连接方法中只能进行竖向钢筋连接的是_C___。

A、电弧焊B、对焊C、电渣压力焊D、直螺纹套筒5、钢筋连接采用单面搭接电弧焊，则焊缝长度要求达到___B_倍钢筋直径。
