建筑工地洗车槽(附施工图)精编版
摘要
本文档介绍了建筑工地洗车槽的概述、设计要求和施工图。
通过详细的说明和施工图，读者可以了解到建筑工地洗车槽的结构和特点。
1. 概述
建筑工地洗车槽是为了解决建筑施工过程中车辆清洗及污水处理而设计的设施。
它具有方便、高效、环保等特点。
2. 设计要求
2.1 尺寸要求
洗车槽的尺寸需要根据施工现场的实际情况和车辆类型确定，保证车辆能够顺利进入洗车槽并进行清洗操作。
2.2 结构要求
洗车槽的结构需要具备耐压、耐酸碱、耐磨损等特性，确保设施的使用寿命和安全性。
2.3 排水系统
洗车槽的排水系统需要能够处理洗车过程中产生的污水，确保污水达到环保标准排放。
2.4 材料选择
洗车槽的主体材料需要选用高强度、耐腐蚀的材料，以适应恶劣环境下的使用。
3. 施工图
(在此处插入施工图，并对其进行详细的标注和说明。
)
4. 结论
建筑工地洗车槽是建筑施工中重要的设施之一，具有很大的实际意义。
本文档通过详细的说明和施工图对洗车槽进行了全面而精准的描述，有助于工程师设计和施工人员实施洗车槽。
同时，在设计和施工过程中需要遵守相关的法律和环保要求，确保洗车槽的安全和环保性能。
工地洗车槽(附施工图)洗车槽的规格应符合相关标准，长度为14米，宽度为4米，槽深为0.7米。
此外，冲洗平台的长度应为6米。
为了加强建筑施工现场环境管理，清洗设施必须按照这些规格进行设计。
在车辆出场之前，必须对轮胎和车厢进行清洗。
同时，车辆出场前必须进行清洗效果的检查，如果清洗效果不符合要求，则不得放行该车辆。
该洗车槽仅供个人研究和研究使用，不得用于商业用途。
请勿将其用于商业目的。
This car wash basin should have a length of 14 meters。
a width of 4 meters。
and a depth of 0.7 meters。
according to the___。
the rinsing platform should be 6 meters long。
These ___.Before a vehicle leaves the site。
___。
the cleaning effect must be inspected。
and vehicles that do not meet the required standards should not be allowed to leave.This car wash basin is intended for personal use only in studying and researching。
and should not be used for commercial purposes。
Please refrain from using it for commercial use.仅供个人参考。

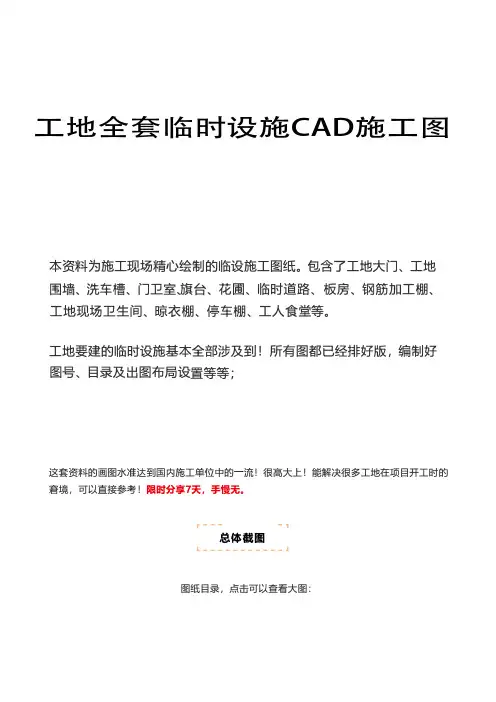

工地全套临时设施CAD施工图本资料为施工现场精心绘制的临设施工图纸。
包含了工地大门、 工地围墙、 洗车槽、 门卫室、旗台、 花圃、 临时道路板房、 钢筋加工棚、 工地现场卫生间、 諒衣棚、 停车棚、 工人食堂等。
工地要建的临时设施基本全部涉及到！所有匿都已经排好版， 编制好图号、 目录及出图布局设置等等；
这套资料的画图水准达到国内施工单位中的一流！很高大上！能解决很多工地在项目开工时的窘境，可以直接参考！限时分享7天，手慢无。
r----,
总体截图
L-----------』
图纸目录，点击可以查看大图：。

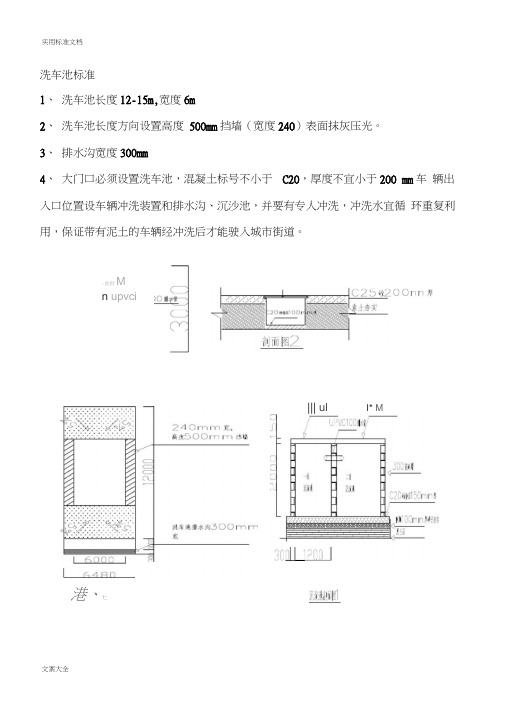

洗车池标准1、洗车池长度12-15m,宽度6m2、洗车池长度方向设置高度500mm挡墙（宽度240）表面抹灰压光。
3、排水沟宽度300mm4、大门口必须设置洗车池，混凝土标号不小于C20，厚度不宜小于200 mm车辆出入口位置设车辆冲洗装置和排水沟、沉沙池，并要有专人冲洗，冲洗水宜循环重复利用，保证带有泥土的车辆经冲洗后才能驶入城市街道。
-曲财Mn upvci港、七||| ul I* M300葩心1HX八牌一图标准1、大门左右两侧砖砌围墙或大门入口处通道明显位置应设置“八牌一图”。
八牌一图”为：企业文化牌、安全生产牌、工程概况、文明施工牌、消防保卫牌、企业简介牌、消防保卫牌、管理人员名单及监督电话牌、施工平面布置图。
2、标牌尺寸：标牌采用1200mmX800m制作。
3、标牌的材质：面板采用有机板，架体材质为铝塑。
4、各类标志牌应设置牢固、美观，有条件可以亮化处理。
现场路面硬化标准1、现场场地和道路要平坦、通畅，满足消防要求，并设置相应的安全防护设施和安全标志，道路上不得堆放建筑材料或其它杂物。
2、施工行车道路硬化标准：在稳定的土基层上直接用150 mm厚以上的C20混凝土路面进行硬化，道路宽4m,要求平整、坚实、卫生，无翻浆积水现象。
3、施工人员通道硬化标准：用50 mm厚的C10以上混凝土硬化。
4、生产加工场地、堆场场地硬化标准：100 mm厚的C20混凝土硬化。
5、生活区场地硬化标准：100 mm厚的C20混凝土硬化。
6、所有硬化地面应高于其它未硬化场地150 mm以上；硬化路面边设置良好的排水沟。
7、闲置4个月以上的裸露空地宜作植草覆盖、密目网覆盖或设置围档间隔。
加工棚标准1、在塔吊半径以内必须采用双层防护如图，半径以外可采用单层防护；图示尺寸可根据现场条件确定，但形式不得随意改动，防护板上必须做防水处理。
2、钢管刷红白漆，间间隔100伽,机械电缆必须采用埋地或穿钢管的形式进行保护。
3、操作场所挂设的标识牌有：机械验收合格牌、安全警示牌、操作规程。
文明施工标准示图集一、大门施工现场出入口必须设置大门，大门应使用不透明的硬质材料制作。
大门的骨架应采用相应的扁/方管，宜采用铁皮刷防锈漆；大门门口必须设置门卫室和起落杆，起落杆应处于常闭状态。
也可使用自动伸缩门，同样应处在常闭状态。
出入口派专人值班，建立门卫值班制度。
施工现场出入口应标有企业名称或标识。
大门示意图：（注：▲图中做法及尺寸仅供参考，非硬性要求）大门实例：二、八牌一图及宣传栏大门口处必须设置齐全的“八牌一图”，标牌要规整齐设置（宽度不小于600mm，高度不小于800mm），标牌要规填写，容齐全。
还必须设置宣传栏。
标牌及宣传栏要做到坚固耐用，整洁美观，宜使用不锈钢材料制作。
八牌一图实例一：宣传栏示意图（▲图中做法及尺寸仅供参考，非硬性要求）宣传栏实例：三、围挡工地要设置符合相关技术规的围蔽设施，必须严格按照相关图纸施工。
市区主要路段的工地周围必须设置高于2.5m的封闭围挡，一般路段的工地周围必须设置高于2.0m的封闭围挡。
围挡材料要采用厚度不少于0.5mm彩色压型镀锌钢板和Q235钢管、扣件骨架，或使用砖砌体的必须里外面抹灰，围挡应沿工地四周连续设置且高度一致。
围挡要做到平整美观，不得乱贴，不得破损残缺。
砌体围挡示意图：砌体围挡实例：彩钢板围挡实例一：彩钢板围挡实例二：四、洗车槽及沉淀池工地每个车辆出入口处都要分别设置车辆冲洗设施（包括洗车槽、排水沟、沉淀池等），车辆冲洗设施必须按照不低于区美城行动实施细则《施工现场车辆洗车槽参考图》、《施工现场车辆沉淀池参考图》的要求设置。
须安排人员负责洗车，建立车辆登记冲洗制度。
洗车污水不允许外流，必须全部经排水沟进入沉淀池再排入市政管网。
洗车设备应达到下列要求：保证储水池（桶）密封不渗漏，容量不小于1m ³，水枪压力工作压力不小于5MPa，射程不小于6米，流量不小于10L/min。
施工现场车辆洗车槽示意图洗车槽实例：储水桶及洗车装置：施工现场车辆沉淀池示意图五、吸烟区、茶水间吸烟区和茶水间应依照施工现场总平面布置图设置，且必须与卫生间、垃圾池等污染源以及危险品仓库等危险源保持一定距离。
洗车槽施工方案编制：审核：审批：编制时间：目录一、编制依据 (2)二、工程概况 (2)三、洗车池设计 (2)四、洗车池系统施工 (2)五、洗车池系统管理 (3)六、注意事项 (3)七、附件 (3)一、编制依据1、公司相关规定2、《中建三局第二建设工程有限责任公司临建施工标准图集》二、工程概况中建·东湖明珠项目即将进入土方开挖施工阶段，为了达到安全文明施工的目的，保证运土车辆运土出现场后不污染周边的道路，需在施工现场设置洗车槽和沉淀池，并配置高压水枪，对进出车辆进行冲洗。
洗车槽位于2 号楼与3 号楼之间，距离大门30m。
具体位置见附件一。
三、洗车槽设计1、洗车槽构造：由下往上为：1）原土，2）200mm 厚C30 砼。
2、洗车槽完成后最低处低于路面300mm。
3、洗车槽向沉淀池方向排水坡度为3%。
4、具体详见附件二。
四、洗车池系统施工1、施工顺序2、施工方法1）沉淀池采用人工挖土，挖土完成后，打一层150mm 厚的底板，池壁用砖砌成240 厚，然后采用水泥砂浆批荡坑壁。
并洒水养护 3 天。
2）洗车槽先用“啄木鸟”对原来硬化的水泥砂浆路面进行处理，然后采用反铲挖土机挖至标高，回填碎石后，用挖土机压实，并浇筑面层混凝土。
混凝土养护七天。
五、洗车槽系统管理为了有效地利用洗车槽系统，达到运土车辆不污染道路的目的，应加强日常管理与维修。
1、在挖土过程中，安排1 人进行洗车池的日常维护与管理，并定期对洗车槽系统进行检查，有损坏的及时进行维修。
2、夜晚施工时，洗车槽应有足够的灯光照明，以确保运土车辆的行车安全及清洗质量。
3、需对排水沟及沉淀池内的积泥进行定期清理，以免沟内及池内的积泥过多，影响使用。
4、在洗车槽旁边设置专用水龙头，采用高压水枪清洗运土车轮子胎。
六、注意事项在施工过程中要按照业主的要求进行，对施工过程中产生的渣子等杂物，在施工完后要及时清理干净，并运至业主指定的地方。
七、附件1、附件一：洗车槽平面位置示意图2、附件二：洗车槽平面图及剖面图、沉淀池剖面图附件一:洗车槽平面位置示意图5附件二：洗车槽平面图及剖面图、沉淀池剖面图600冲洗槽1-1剖面图说明：1、洗车槽自下向上为：1）原土；2）100mm 厚C25砼；3）200mm 厚C30砼，配筋φ12@150双向。

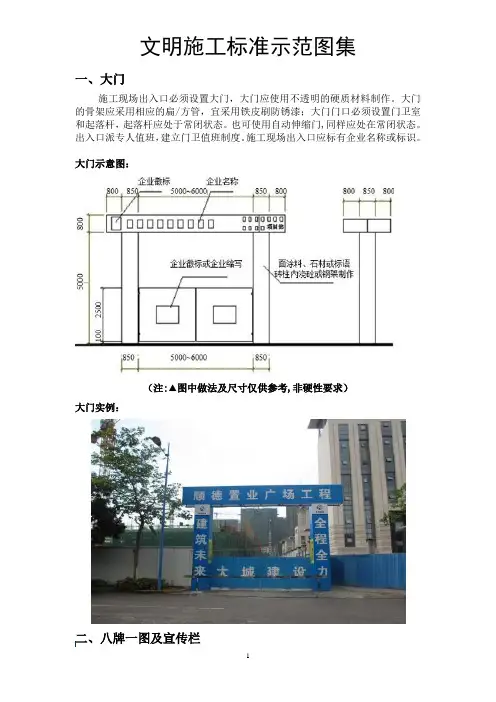

文明施工标准示范图集一、大门施工现场出入口必须设置大门，大门应使用不透明的硬质材料制作。
大门的骨架应采用相应的扁/方管，宜采用铁皮刷防锈漆；大门门口必须设置门卫室和起落杆，起落杆应处于常闭状态。
也可使用自动伸缩门,同样应处在常闭状态。
出入口派专人值班，建立门卫值班制度。
施工现场出入口应标有企业名称或标识。
大门示意图：（注:▲图中做法及尺寸仅供参考,非硬性要求）大门实例：二、八牌一图及宣传栏大门口处必须设置齐全的“八牌一图"，标牌要规范整齐设置（宽度不小于600mm,高度不小于800mm），标牌要规范填写,内容齐全。
还必须设置宣传栏。
标牌及宣传栏要做到坚固耐用,整洁美观，宜使用不锈钢材料制作。
八牌一图实例一:宣传栏示意图（▲图中做法及尺寸仅供参考，非硬性要求）宣传栏实例:三、围挡工地要设置符合相关技术规范的围蔽设施,必须严格按照相关图纸施工。
市区主要路段的工地周围必须设置高于2。
5m的封闭围挡，一般路段的工地周围必须设置高于2.0m的封闭围挡。
围挡材料要采用厚度不少于0.5mm彩色压型镀锌钢板和Q235钢管、扣件骨架，或使用砖砌体的必须里外面抹灰，围挡应沿工地四周连续设置且高度一致。
围挡要做到平整美观，不得乱张贴，不得破损残缺。
砌体围挡示意图：砌体围挡实例：彩钢板围挡实例一：彩钢板围挡实例二：四、洗车槽及沉淀池工地每个车辆出入口处都要分别设置车辆冲洗设施（包括洗车槽、排水沟、沉淀池等),车辆冲洗设施必须按照不低于顺德区美城行动实施细则《施工现场车辆洗车槽参考图》、《施工现场车辆沉淀池参考图》的要求设置.须安排人员负责洗车,建立车辆登记冲洗制度。
洗车污水不允许外流，必须全部经排水沟进入沉淀池再排入市政管网。
洗车设备应达到下列要求：保证储水池(桶)密封不渗漏，容量不小于1m³,水枪压力工作压力不小于5MPa，射程不小于6米,流量不小于10L/min。
施工现场车辆洗车槽示意图洗车槽实例：储水桶及洗车装置:施工现场车辆沉淀池示意图五、吸烟区、茶水间吸烟区和茶水间应依照施工现场总平面布置图设置，且必须与卫生间、垃圾池等污染源以及危险品仓库等危险源保持一定距离。
