JS-III放电计数器使用说明书

电瓶容量放电测试仪的使用方法嘿，大家好！今天咱们聊聊一个看似复杂但其实超简单的工具——电瓶容量放电测试仪。

别一听到“电瓶”就心头一紧，感觉像是要走进实验室，实际上它就像一个小工具，能帮你检查电瓶是不是“精神饱满”，还是有点“心不在焉”了。

你可能会说，电瓶是不是坏了，应该去找专业的维修店检查，那肯定是没错的。

不过，如果你手头有个电瓶容量放电测试仪，自己在家也能搞定，轻松又省钱。

咱们就聊聊这个测试仪到底怎么用，搞懂了，你就能成为一个“电瓶小达人”！测试仪本身并不难看，个头也不大，差不多就跟个手机差不多大，放在手里轻松得很。

拿到手后，别着急操作，先看看说明书，虽然这东西有时候很枯燥，但别小看它，里面有些小窍门可不能忽视。

特别是关于电瓶接口的说明，免得一不小心把电瓶搞坏了，嘿，别问我怎么知道的。

说到连接电瓶，咱们就得来点儿“精细活”了。

正常情况下，电瓶上会有两个接头，一个正极一个负极，正负极就像夫妻俩一样，必须配对才能“和谐共处”。

测试仪也有两个夹子，红色的是正极，黑色的是负极。

别看它们简单，真得细心点，不要搞错了。

如果夹子接错了，估计你的电瓶就像生气的小猫一样，生气了，不肯工作。

接好之后，直接打开测试仪，它会自动显示出电瓶的当前电量，这就好像是给电瓶做个体检，看看它是不是“健康”。

电瓶容量放电测试仪的工作原理其实很简单，它通过给电瓶施加一定的负载，然后观察电压变化。

就像你去跑步机上跑步，测试仪就是模拟负载，看看电瓶在“运动”过程中能保持多少能量。

像这样一边放电一边测试，基本上能看出电瓶是否能在正常工作中发挥作用。

电压如果掉得太快，那说明电瓶可能已经“体力透支”，需要更换了。

要是掉得不明显，电瓶就还挺有劲，完全能继续“干活”了。

测试过程中，你会看到测试仪上有个小小的液晶显示屏，数字跳动的速度就像看个小型竞赛一样刺激。

别着急，测试大概需要十几分钟，这段时间，你可以坐在旁边喝口水，或者刷刷手机，不必时刻盯着。

1、JS -8避雷器放电计数器(图1)
2、JCQ 避雷器检测器(图2)其它相关产品JS-8放电计数器JCQ放电计数监测器放电计数器
在线检监测仪
JS -8计数器
JCQ 在线监测仪JS -8、JS -8A 型放电计数器(以下简称放电记数器)是串联在避雷器下面。

用来记录避雷器动作次数的一种装置，JS-8型用于6kV-220kV 电压等级；JS -8A 型用于330kv 及以上电压等级的阀式避雷器。

使用地点的环境条件与相连的避雷器相同，海拔高度不超过4000米，环境温度为-40℃-+40℃。

JCQ 系列避雷器监测器，是串联在避雷器下面用来监测漏电流和记录避雷器动作次数的一种装置，用于500kV 及以下电压等级的金属氧化物避雷器，使用的环境条件与相连接避雷器相同。

避雷器监测器的特点是电磁计数器计数，电流指针批示，耐震动。

图1图2
高压电器
169。

JS-II避雷放电计数器检测仪一、适用范围1、本仪器适用于阀型避雷器（包括炭化硅普通阀型（FZ和FS），炭化硅磁吹阀型（FCZ和FCD）及氧化锌避雷器中放电记录器放电动作的检查和校验。

该仪器符合中华人民共和国电力行业标准DL474.5-92“现场绝缘试验实施导则一避雷器试验”标准的要求，适用于在发电厂、变电所现场及修理车间、试验室等到条件下的试验用。

2、仪器能在下列条件下正常工作环境温度：-10℃~50℃环境湿度：40℃（20~90）%RH大气压强：86~106KPA二、主要技术数据放电试验电压：在于2KV充电时间：小于1分钟输出冲击电流波形：8/20uS，输出电流：≥100A仪器的供电电源：AC220±10%50HZ消耗功率小于30V A仪器尺寸：300×220×180（mm）仪器重量：6K三、仪器的使用(a)仪器操作机构位置和作用：见图1图1 面板布位图1-电源插座（代熔断器）2-电源开关3-合闸按键4-分闸按键5-放电检测按键6-合闸状态指示类7-分闸状态指示灯8-放电检测指示灯9-电压表10-输出插座11-按地装置（b）仪器的使用1)仪器在使用之前，操作者应先仔细阅读使用说明书，熟悉仪器各种操作机构的布局和作用。

每次使用前，仪器电源开关均应置于断开位置。

2)将仪器的输出端用联接线与被检避雷器的放电记录器的输入端相连。

3)供电电源核对无误后，将仪器电源线接入。

4)接通仪器的电源开关，电源指示灯亮，此时分闸指示灯亮，仪器处于分闸状态。

5)按合闸按钮后，合闸灯亮，仪器开始充电工作，电压表指示开始上升；待电压表指示数值大于2.0KV值时，即可按下放电检测按钮，观察和记录放电记录器的动作情况，每按支一次，记录器动作一次，放电检测后，充电回路能自动进行充电。

6)放电记录器计数试验检测完毕后，按动分闸按钮，合闸灯灭，分闸灯亮，此时仪器充电回路停止工作。

试验结束，待输出电压完全零时关断电源开关才能拆除接线。

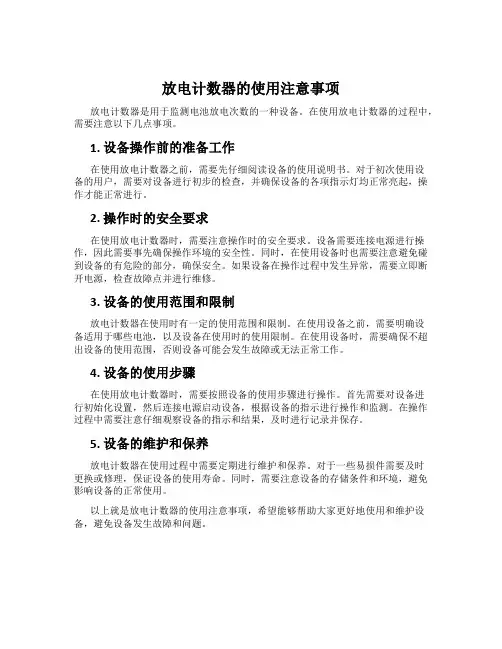

放电计数器测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录一、原理 (5)二、动作的检查方法及计数器检测仪原理 (6)三、操作方法 (7)四、注意事项 (9)HTFZ-II避雷器放电计数器检验仪一、原理图1所示为ZK型计数器的原理接线图。

图1（a）为ZK型动作计数器的基本结构，即所谓的双阀片式结构。

当避雷器动作时，放电电流流过阀片R1，在R1上的压降经阀片R2给电容器 C 充电，然后C再对电磁式计数器的电感线圈L放电，使其转动1格，记1次数。

改变R1及R2的阻值，可使记数器具有不同的灵敏度。

一般最小动作电流为100A（8／20μs）的冲击电流。

因R1上有一定的压降，将使避雷器的残压有所增加，故它主要用于40kV以上的高压避雷器。

图1（b）表示ZK－8型动作计数器的结构，系整流式结构。

避雷器动作时，高温阀片R1上的压降经全波整流给电容器C充电，然后C再对电磁式计数器的L放电，使其记数。

该计数器的阀片R1的阻值较小（在10kA时的压降为1.1kV），通流容量较大（1200A方波），最小动作电流也为100A（8／20 s）的冲击电流。

放电计数器避雷器用放电计数器是用来监测避雷器放电动作的一种高压电器，其构造由非线性电阻、电磁计数器和一些电子元件组成。

在正常运行电压下，流过计数器的漏电流非常小，计数器不动作。

当避雷器通过雷电波、操作波和工频过电压时，强大的工作电流从计数器的非线性电阻通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。

在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。

JS-8型放电计数器采用SiC电阻片，适用于5kV系统35kV及以下电压等级的避雷器。

JSY-10/600型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5~10KV系统220kV及以下等级的氧化锌避雷器，并可适于避雷器的在线检测避雷器监测器通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。

在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。

JS-8型放电计数器采用SiC电阻片，适用于5kV系统35kV及以下电压等级的避雷器。

JSY-10/600型氧化0/600型氧化锌避雷器专用放电计数器采用ZnO电阻片，适用于5~10KV 系统220kV及以下等级的氧化锌避雷器，并可适于避雷器的在线检测避雷器监测器通过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。

在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩、密封橡皮垫、底版及法兰等进行卡装密封，高压出线端从底板中心引出。

JS-8型放电计避雷器监测器除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。

JCQ-C系列监测器采用ZnO电阻片，适用于5~10kA系统330kV及以下等级氧化锌避雷器。

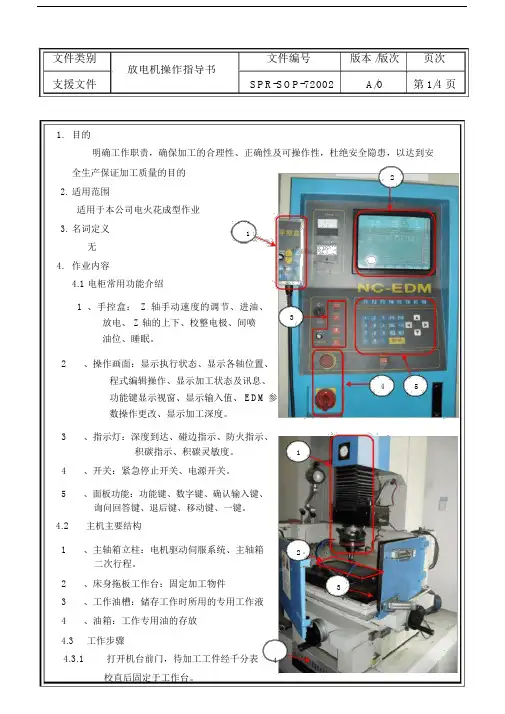

A/0第1/4 页支援文件SPR-SOP-720021.目的明确工作职责，确保加工的合理性、正确性及可操作性，杜绝安全隐患，以达到安全生产保证加工质量的目的22.适用范围适用于本公司电火花成型作业3.名词定义1无4.作业内容4.1 电柜常用功能介绍1、手控盒：Z 轴手动速度的调节、进油、放电、 Z 轴的上下、校整电极、间喷油位、睡眠。

2、操作画面：显示执行状态、显示各轴位置、程式编辑操作、显示加工状态及讯息、功能键显示视窗、显示输入值、 EDM参数操作更改、显示加工深度。

3、指示灯：深度到达、碰边指示、防火指示、积碳指示、积碳灵敏度。

4、开关：紧急停止开关、电源开关。

5、面板功能：功能键、数字键、确认输入键、询问回答键、退后键、移动键、一键。

4.2主机主要结构1、主轴箱立柱：电机驱动伺服系统、主轴箱二次行程。

2、床身拖板工作台：固定加工物件3、工作油槽：储存工作时所用的专用工作液4、油箱：工作专用油的存放4.3工作步骤4.3.1打开机台前门，待加工工件经千分表4校直后固定于工作台。

345 123A/0第2/4 页支援文件SPR-SOP-720024.3.2 调整机台 X、Y 轴，调整升降高度，找准放电位置。

4.3.3 启动控制柜总电源和电脑红色按钮4.3.4 手动放电操作：4.3.4.1键入加工深度的尺寸，按 ENTER输入4.3.4.2调整放电参数（按“ F7”）4.3.4.3选择液面安全开关是否开启，灯亮时液面安全开关取消，灯灭时，如油槽内油面在指示高度上，启动油泵对准电极作业点进行冲洗降温，按放电即可开始加工，并且打开液面安全开关，若不浸油，须灯亮才可加工。

4.3.4.4当尺寸到达时， Z 轴会自动上升至安全预设高度，同时蜂鸣器报警（按“Z- ”可消除报警。

4.3.4.5欲再修改 Z 轴深度值时，在停止放电下，按 F1 即可修改。

4.3.5 自动程式执行：4.3.5.1按“ F3”程式编辑，进入自动程式功能，规划加工程序。
