水泥比表面积

水泥比表面积测定方法(勃氏法)定义：单位质量的水泥粉末所具有的总表面积，以平方厘米每克（cm2/g）或平方米每千克（m2/kg）表示透气法的基本原理透气法测定比表面积，是根据一定量的空气通过具有一定空隙率和规定厚度的试料层时，所受到的阻力不同而引起流速的变化来测定试料比表面积。

粉料越细、比表面积越大、空气透过时的阻力越大，则一定量空气透过同样厚度的试料层所需的时间就越长，反之时间越短。

在一定空隙的水泥层中，空隙的大小和数量是颗粒尺寸的函数，同时也决定了通过试料层的气流速度。

流体在颗粒与颗粒之间的流动可以看做在无数“假象”的毛细管中流动，颗粒越小，颗粒与颗粒间的空隙也越小，在一定空隙中的粉末层体积中的毛细管孔道数就越多。

毛细管孔道直径越细，气体在管道内通过的阻力越大，即气体在物料层中流动就越慢。

因此可假定气体在孔道内的流动为粘性流动。

勃氏透气仪测定比表面积1、仪器构造：勃氏透气仪的外形及结构示意图见下图。

勃氏透气仪有透气圆筒、捣器、U型压力计的抽气泵三部分组成。

透气圆筒内径12.7mm穿孔板上均匀分布35个孔径1mm的小孔，捣器深入圆筒的距离应保证试料层厚度为15mm、透气圆筒与U型压力计是通过磨口直接连接。

2.仪器常数的标定2.1 试料层体积的测定：用水银排代法测定试料层体积。

根据在圆筒内装试料之前和装试料之后的水银排开的质量，再除以试验温度下的水银的密度，即为试料层体积V（cm3），计算式：V=(P1-P2)/ρ水银式中：V —透气圆筒的试料层体积。

（cm3）P1—未装试料是充满圆筒的水银重量，（g）P2—装试料后，充满圆筒的水银重量，（g）ρ水银—在试验温度下水银密度（g/cm3）2.2 漏气检查先用橡皮塞将圆筒上口塞紧，然后用抽气泵抽气，使U形压力计上液面上升一定高度，关闭连接抽气泵的活塞，2～3min内液面不下降，说明该仪器无漏气现象。

2.3 标准时间的测定采用比表面积和密度已知的标准物质来测定透气仪的标准时间，标准物质在使用前应与仪器温度一致，并确保其无结团、块状。

水泥比表面积计算步骤试题？答：水泥比表面积计算步骤如下：1.在恒温实验室中，通电预热全自动比表面积仪。

2.计算试料层体积，根据标准粉的已知数值计算试料层体积。

具体公式如下：V=（1-εs）*W/ρs，其中εs为标准粉的空隙率，W为标准粉的质量，ρs为标准粉的密度。

3.确定计算公式，确定水泥密度。

计算公式如下：水泥比表面积=试样质量（g）/（试样密度（g/cm³）*层体积（cm ³））-空隙率。

4.测定水泥密度，计算空隙率。

5.将滤纸放在透气圆筒的底板上，用推杆把滤纸压平。

从圆筒中取出滤纸，称量其质量。

精确到0.001g。

再放入圆筒，用推杆按相同方法压平滤纸。

6.把装有试料层的透气圆筒连接到压力计上，保证紧密连接不漏气。

并不再振动所制备的试料层。

7.打开微型电磁泵慢慢从压力计一侧注水，直到水从压力计另一侧流出。

关闭微型电磁泵和注水阀。

8.将压力计和装有试料层的透气圆筒一起放入恒温槽中，恒温30min。

9.恒温30min后，记录压力计液面起始高度h1，打开微型电磁泵和注水阀，直到液面高度达到h2后关闭微型电磁泵和注水阀。

10.按下秒表开始计时，当液面降至某一刻度线h3时，按下秒表停止计时，记下液面从h2降至h3所需时间ts。

11.计算比表面积，精确至10cm²/g。

计算公式如下：S=4π*ΔP*D²*ts*C/（m*V0）-C0，其中S为水泥比表面积，m²/kg；ΔP为试验时液面降落高度差，mm；D为透气圆筒内径，mm；ts为液面降落时间，s；C为水泥密度校正系数；m为试料质量，g；V0为试料层体积，cm³；C0为空白试验水泥密度校正系数。

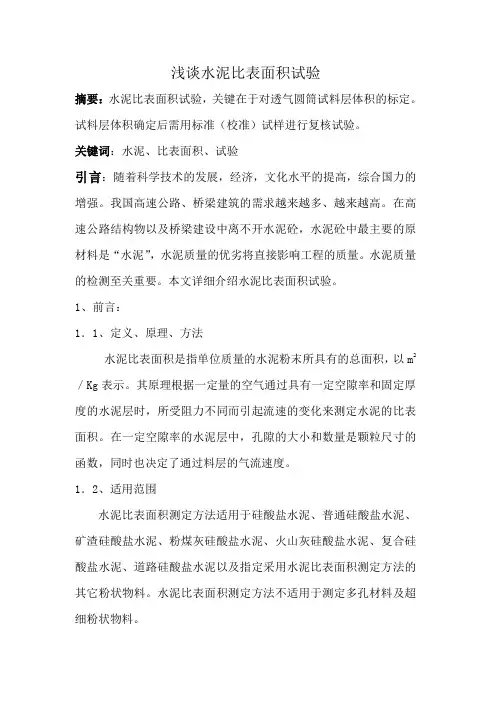

浅谈水泥比表面积试验摘要：水泥比表面积试验，关键在于对透气圆筒试料层体积的标定。

试料层体积确定后需用标准（校准）试样进行复核试验。

关键词：水泥、比表面积、试验引言：随着科学技术的发展，经济，文化水平的提高，综合国力的增强。

我国高速公路、桥梁建筑的需求越来越多、越来越高。

在高速公路结构物以及桥梁建设中离不开水泥砼，水泥砼中最主要的原材料是“水泥”，水泥质量的优劣将直接影响工程的质量。

水泥质量的检测至关重要。

本文详细介绍水泥比表面积试验。

1、前言：1．1、定义、原理、方法水泥比表面积是指单位质量的水泥粉末所具有的总面积，以m2／Kg表示。

其原理根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积。

在一定空隙率的水泥层中，孔隙的大小和数量是颗粒尺寸的函数，同时也决定了通过料层的气流速度。

1．2、适用范围水泥比表面积测定方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥以及指定采用水泥比表面积测定方法的其它粉状物料。

水泥比表面积测定方法不适用于测定多孔材料及超细粉状物料。

2、水泥比表面积测定方法2．1 仪器设备2.1.1 FBT-9型全自动比表面积测定仪：由透气圆筒、压力计、液晶显示屏、按键、抽气装置等部分组成的一体机。

2.1.2 透气圆筒：内径为12.70mm,由不锈钢制成。

在圆筒内壁，距离圆筒上口边50.25mm处有一突出的宽度为1mm的边缘，用以放置金属穿孔板。

2.1.3 穿孔板：由黄铜制成，厚度0.10mm。

在其面上，等距离地打有35个直径1mm的小孔。

2.1.4 捣器：用不锈钢制成，侧面有一个扁平槽，宽3mm。

捣器的顶部有一个支持环，捣器底面与捣器支持环之间的距离是35.03mm，当捣器放入透气圆筒时，支持环与透气圆筒上口边接触，这时捣器底面与穿孔圆板之间的距离为15.12mm （50.25-0.10-35.03）mm。

水泥比表面积测定水泥比表面积测定一透气法一、基本原理透气法测定比表面积，是根据一定量的空气，透过含有一定空隙率和规定厚度的试料层时所受到的阻力计算而得。

空气在颗粒与颗粒之间的流动可以看作在无数“假想”的毛细管中流动，如图所示。

粉料越细，比表面积越大，颗粒与颗粒间的空隙也愈小，则在一定空隙中的粉料层体积中的毛细管孔道数就愈多。

毛细管孔道直径愈细，气体在管道内通过的阻力愈大，则一定量的空气透过同样厚度的料层所需的时间就越长，反之时间越短。

通过实验证明，比表面积与一定量的空气透过同样厚度料层所需时间的平方根成正比。

二、仪器构造勃氏透气仪由透气圆筒，压力计、抽气装置等三个部分构成。

气体透过粉 Bia ine 透气仪示意图末层的示意图71. 透气圆筒用不锈钢制成内径12.70 ± 0.05mm,圆筒上口 边与圆筒主轴垂直，圆筒下 部锥度与压力计上玻璃磨 口内径一致，连接严密。

在 圆筒内壁距离上口边 55± 10mn 处有一突出的宽 度为0.5〜1.0mm 的边缘，以 放置金属穿孔板。

2. 穿孔板内门触.:恭m'j逼乐力d-底僅紧帘连揍\/扁平(\MmnJ Hflnxo±o. 5mm _"Si25m16-^ 20mmH-H捋霧与圆爸何執小于。

一1皿1I .伽55 + lOwnL 5. (J +0. 5mmT 了!°土0- 3m1训鼬林唯附旷与压力计頂端緊瞻連播由不锈钢或其他不受腐蚀的金属制成， 厚 度为1.0 ± 0.1mm 板面上均匀地布有 35个直径 1mn 的小孔。

穿孔板与圆筒内壁密合。

穿孔板 两平面应平行。

3. 捣器用不锈钢制成，插入圆筒时，其间隙不大 于0.1mm 捣器底面与主轴垂直，侧面有一扁 平槽，宽度3.0 ± 0.3mm,顶部有一支持环，当 捣器放人圆筒时，支持环与圆筒上口边接触， 这时捣 器底面与穿孔板之间距离为 15.0 ± 0.5mm 4. 压力计習孑L35牛T 小阳W外形尺寸如图所示，由外径9mn的具有标准厚度的玻璃管制成（管内装有带色的蒸馏水）。
