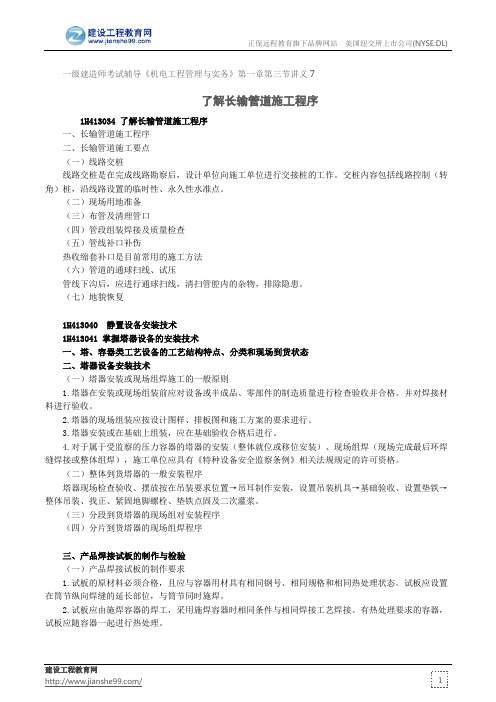

正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)建设工程教育网/ 一级建造师考试辅导《机电工程管理与实务》第一章第三节讲义7了解长输管道施工程序1H413034 了解长输管道施工程序一、长输管道施工程序二、长输管道施工要点（一）线路交桩线路交桩是在完成线路勘察后，设计单位向施工单位进行交接桩的工作。
交桩内容包括线路控制（转角）桩，沿线路设置的临时性、永久性水准点。
（二）现场用地准备（三）布管及清理管口（四）管段组装焊接及质量检查（五）管线补口补伤热收缩套补口是目前常用的施工方法（六）管道的通球扫线、试压管线下沟后，应进行通球扫线，清扫管腔内的杂物，排除隐患。
（七）地貌恢复1H413040 静置设备安装技术1H413041 掌握塔器设备的安装技术一、塔、容器类工艺设备的工艺结构特点、分类和现场到货状态二、塔器设备安装技术（一）塔器安装或现场组焊施工的一般原则1.塔器在安装或现场组装前应对设备或半成品、零部件的制造质量进行检查验收并合格。
并对焊接材料进行验收。
2.塔器的现场组装应按设计图样、排板图和施工方案的要求进行。
3.塔器安装或在基础上组装，应在基础验收合格后进行。
4.对于属于受监察的压力容器的塔器的安装（整体就位或移位安装）、现场组焊（现场完成最后环焊缝焊接或整体组焊），施工单位应具有《特种设备安全监察条例》相关法规规定的许可资格。
（二）整体到货塔器的一般安装程序塔器现场检查验收、摆放按在吊装要求位置→吊耳制作安装，设置吊装机具→基础验收、设置垫铁→整体吊装、找正、紧固地脚螺栓、垫铁点固及二次灌浆。
（三）分段到货塔器的现场组对安装程序（四）分片到货塔器的现场组焊程序三、产品焊接试板的制作与检验（一）产品焊接试板的制作要求1.试板的原材料必须合格，且应与容器用材具有相同钢号、相同规格和相同热处理状态。
试板应设置在筒节纵向焊缝的延长部位，与筒节同时施焊。
2.试板应由施焊容器的焊工，采用施焊容器时相同条件与相同焊接工艺焊接。
第一篇工序篇第一章施工准备工作施工准备工作根据不同的工程项目、不同的业主要求和不同的施工承包商，其工作内容亦不尽相同，一般来说，主要包括（但不仅限于）以下工作内容。
第一节主要准备工作项目一、技术准备(I)有关施工标准及验收规范的准备；(2)熟悉、研讨设计文件、图纸及标书的内容，组织内部会审；(3)施工现场踏勘；(4)设计交底，图纸、设计文件会审；(5)编制“施工组织设计方案”、“施工作业指导书”，并按程序进行审批；(6)根据业主的“焊接工艺规程”编制下发“焊接作业指导书”。
二、物资准备(1)落实甲供材料、设备，仓储准备；(2)自购材料、计划编制与审批；(3)特殊管件的购置或加工；(4)自行生产、加工所需材料、设备计划的落实与申报等；(5)物资管理人员的组建、培训；(6)编制物资供应计划、物资管理办法实施细则。
三、施工队伍准备(1)建立项目组织机构，健全各项管理制度；(2)组织各工种人员培训、岗位练兵和考试取证；(3)施工设备的检修、维护、改装及特殊要求设备的购置或研制；(4)施工器具的制作和改造；(5)施工任务划分及主要人员、设备的调配；(6)编制调遣计划并组织实施。
四、现场准备(1)申办当地施工许可证；(2)申办水、电、路、讯使用许可证；(3)与地方政府主管部门就施工项目签订有关协议或合同；(4)施工暂设，办理征地许可证；(5)现场平面布置及标识、标志牌的制作；(6)现场“四通一平”工作安排实施；(7)施工营地及施工现场的安全防护措施及环保措施；(8)处理关联单位或个人的有关事宜。
五、建立质量体系运转所需文件和相关资料(1)项目工程质量方针、目标，HSE方针、目标；(2)质量管理手册、HSE管理手册、QHSE作业指导书；(3)质量控制程序文件、HSE管理程序文件；(4)关键特殊工序的质量审核计划；(5)施工组织设计；(6)施工标准及验收规范；(7)质量检验计划；(8)施工作业指导书；(9)焊接工艺规程；(10)质检证、特殊工种资格证、上岗证；(11)项目质量责任制；(12)项目各项管理制度。
第一章概况第一节石油天然气的生成石油和天然气的生成时间相当长久，一般是由远古时代的水生动、植物残骸形成的。
在远古时代，地球上的气候湿润，极适合动、植物的生长繁殖；水中生长着大量的动、植物，还有数量可观的藻类及微生物等。
它们迅速的生长、繁殖和死亡，其残骸沉积在水下，形成厚厚的沉积层。
在地壳变迁过程中，这些沉积物被压到地壳深处，并在高温、高压等诸因素作用下，逐渐转化为石油和天然气。
这些能流动的石油和天然气，聚集在具有孔洞或缝隙的岩层中，形成了油气田。
所以，一般寻找石油和天然气，首先要寻找古代海洋变迁的地质构造。
也有人认为，远古陆地上的动、植物，在地壳变迁时深埋地下，转变为石油或天然气。
持该论点的人认为，这种石油和天然气的生成过程与煤炭差不多，只是煤层埋深较浅，其高温、高压等情况较石油天然气生成条件差得多。
为什么叫石油呢？因为石油一般都是储存在孔隙性或裂缝丰富的石灰岩、砂岩等中，从油田钻探的岩心样品中，可以明显看出石油渗出，所以叫石油，也叫原油，是不经加工处理的原生油的意思。
但是，油气层能储存油气，光有孔隙层好的岩层还不行，其上部还必须有不渗透的质密的岩层遮盖，这样才能形成封闭的油气藏。
一般的，先有石油的叫油田，先有气的叫气田。
但通常的油田多有伴生的天然气，这时的天然气是储藏于石油的上部，而石油的下部有时还有水。
由于地下的条件不同，原油在地下可能自行产生出凝析油，它是一种高标号的原生油，其挥发能力极强，也储藏于石油上部，开采后可直接作为溶剂等使用。
由于形成的石油的原始物质的不同，生成石油的客观条件也不同，所生石油的成份存在着差别。
从化学成份来看，石油是由多种碳氢化合物组成的。
即由有机物构成的，还含有少量的其它物质。
石油中除了液态的碳氢化合物外，还有一些被液态碳氢化合物溶解了的蜡、沥青、胶质等高分子化合物。
根据这些高分子化合物的多少，可以把石油分成蜡基石油、沥青基石油和混合基石油三类。
高含蜡石油为蜡基石油，而含沥青和胶质多的为沥青基石油，介于二者之间的为混合基石油。
(1) 技术准备.进行图纸会审、设计交底及技术交底工作.进行施工组织设计、施工方案及质量、健康、安全、环境措施的编审工作.(2)人力资源准备.建立项目组织机构.配置满足工程需要的施工人员。
组织主要工种的人员培训、考试取证。
(3)机具设备准备.完成施工机具设备配置。
完成施工机具设备的检修维护。
完成具体工程的专用施工机具制作。
(4) 物资准备.施工主要材料的储存应能满足连续作业要求。
做好物资采购、验证、运输、保管工作。
(5)现场准备.办理施工相关手续。
施工用地应满足作业要求.完成现场水、路、电、讯、场地平整及施工临设工作.长输管道一般采用埋地弹性敷设方式，弹性敷设是指管道在外力或自重作用下产生弹性弯曲变形,利用这种变形进行管道敷设的一种方式.按照一般地段施工的方法,其主要施工程序是:线路交桩-测量放线—施工作业带清理及施工便道修筑-管道运输—布管—清理管口—组装焊接-焊接质量检查与返修—补口检漏补伤—管沟开挖—吊管下沟—管沟回填-三桩埋设—阴极保护—通球试压测径—管线吹扫、干燥—连头 (碰死口) —地貌恢复—水工保护—竣工验收.(1) 工程所用材料及设备的材质、规格和型号必须符合设计要求,其质量应符合国家或行业现行有关标准的规定。
应具有出厂合格证、质量证明书以及材质证明书。
(2)钢管应按制造标准检查其外径、壁厚、椭圆度等尺寸偏差。
钢管表面不得有裂纹、结症、權皱。
(3)钢管如有划痕、凹坑、电弧烧痕、椭圆度超标、变形或压扁等缺陷应进行处理。
(1)线路交桩是在完成线路勘察后，设计单位向施工单位进行交接桩的工作。
交桩内容包括线路控制(转角) 桩,沿线路设置的临时性、永久性水准点，设计代表在现场向施工单位交接设计控制(转角)桩时，应核对桩号、里程、高程、转角角度。
(2) 测量放线是根据设计控制(转角) 桩放出线路轴线 (或管沟开挖边线)和施工作业带边界线.在线路轴线(或管沟开挖边线)和施工作业带边界线上加设百米桩，管道水平转角较大时，应增设加密桩。
目录长输管道工程施工测量技术 (2)管道清管、试压及干燥施工方案 (9)管道压力试验 (12)长输管道通球扫线施工工艺 (15)丘陵、山区管道施工常见问题及处理 (18)工程项目HSE实施计划书〔投标阶段〕 (20)HSE管理〔施工期〕 (22)大开挖穿越道路施工方案 (23)三桩埋设 (24)地貌恢复方案 (24)水工保护方案 (25)顶管穿越铁路施工方法 (25)施工便道修筑 (29)石方段管沟开挖 (30)索道运管施工方法 (31)焊口预热 (31)防腐管运输与保管 (31)管道穿越山区地带运管、布管技术 (33)热收缩套补口工艺 (38)防腐补口、补伤 (40)长输管道跨越施工技术 (42)土方调配 (47)兰成渝水田水网段管道施工 (50)安全票制度确保沟下连头安全 (52)西气东输管道工程中 (52)管道焊接过程的质量控制 (52)管道施工过程安全用电的控制 (53)断弧焊在管道焊接中的应用 (54)江南水网地段管道施工方法浅探 (54)水稻田地区的管道敷设 (55)25标段中小型河流穿越结束 (57)27标段元和塘管道穿越回拖成功 (57)泥潭之中创佳绩西气东输二十五标段第三机组创三项最高记录 (57)长输管道工程施工测量技术1.1仪器、工具准备全站仪1套，经纬仪2台，水准仪2台，百米绳2根，50m 盘尺4把，GPS 〔全球定位仪〕1台。
施工前必须准备管道施工测量工作所需的管道平面图、断面图以及有关资料，并要熟悉和校核设计图上的有关数据。
第一阶段第二阶段第三阶段长输管道流水施工作业工艺流程1.4对桩进行复核、矫正。
把中线成果输入GPS ，然后对线路上的桩位对号逐一复核，对有偏差的桩号进行矫正。
2.1.1用白灰放出管道中心线和占地边界线。
一般地段管道机械化施工作业占地宽度**m ，沟内组焊施工作业带宽度为**m2.1.2在管道中心线上打百米桩、变坡桩及转角桩。
变坡桩、转角桩上注明桩号、里程、高程，转角桩注明角度、外矢距及切线长。
