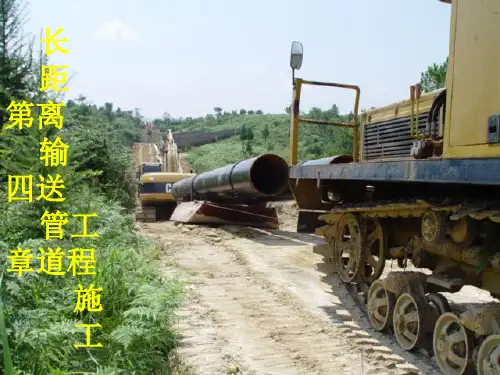

长距离输送管道工程施工完整版本

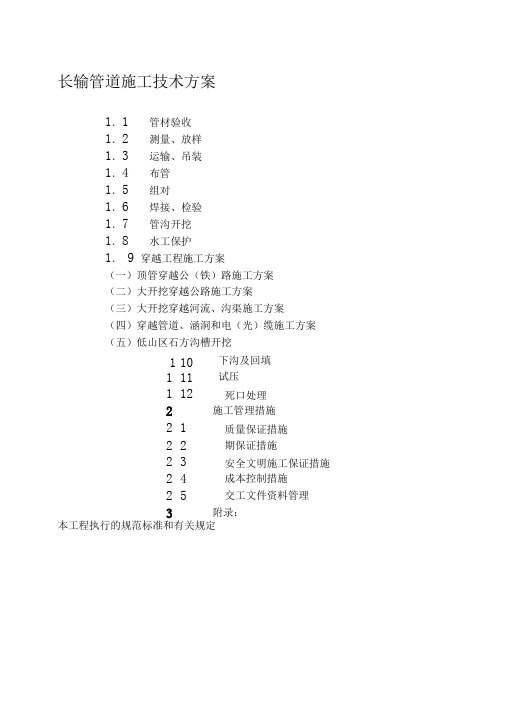

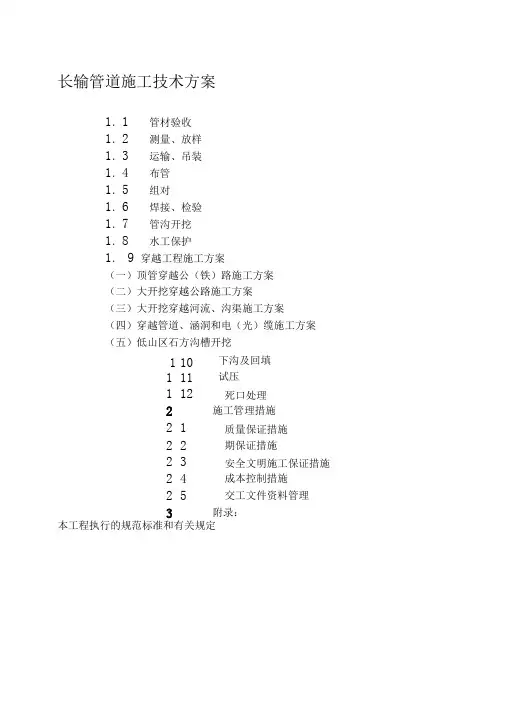

长输管道施工技术方案1．1 管材验收1．2 测量、放样1．3 运输、吊装1．4 布管1．5 组对1．6 焊接、检验1．7 管沟开挖1．8 水工保护1．9 穿越工程施工方案（一）顶管穿越公（铁）路施工方案（二）大开挖穿越公路施工方案（三）大开挖穿越河流、沟渠施工方案（四）穿越管道、涵洞和电（光）缆施工方案（五）低山区石方沟槽开挖110 下沟及回填111 试压112 死口处理2施工管理措施2．1 质量保证措施2 2 期保证措施2 3 安全文明施工保证措施2 4 成本控制措施2．5 交工文件资料管理3附录：本工程执行的规范标准和有关规定1．1 管材验收从防腐厂家领取材料时，应对管材的材料原质量和管材的防腐质量由供应、质检人员进行检查验收，不合格者不得运至施工现场。

验收、运输交接时应办理工序交接手续。

1．1．1 检查钢管的原材料质量证明书，合格证应符合《石油天然气工业输送钢管交货技术条件第一部分：A级钢管》(GB/T9711.1-1997)要求。

1 ．1 ．2 检查成品管的防腐质量应符合《钢质管道熔结环氧粉末外涂层技术标准》( SY/T0315-97)(1)在管端1m处应有标记，标明钢管的规格、材质、等级、生产厂名称、执行标准；外涂层的类型、等级、防腐管编号、检验员代号、涂装厂名称、生产日期、执行标准。

( 2)成品管外表面无损伤。

1 ．1 ．3 冷、热弯管外观不得有裂纹、皱折，椭圆度不得大于2%，外防腐不得脱层等损伤，焊缝不得分布于内外侧。

1.2 测量、放线1．2．1 根据图纸及现场交桩情况，用全站仪依据沿线的水准点和坐标网，放出管道中心线及作业边界线，打出百米中间桩及拐点桩，并在施工作业面边界线上撒出白灰线。

1．2．2 根据业主和监理要求对拐点桩作出现场修改的，应重新测量。

1. 3 运输、吊装1．3．1 集散点的选择根据对管道沿线道路、桥梁、涵洞等地形地貌勘测情况，确定沿各集散点，选择在交通便利、靠近施工作业线的地段，集散点场地用机械或人工进行平整，摆好软土(袋)或道木。

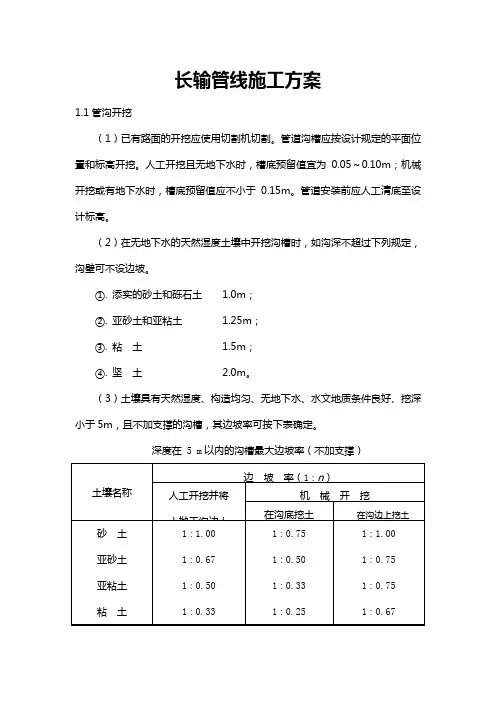

长输管线施工方案1.1管沟开挖（1）已有路面的开挖应使用切割机切割。

管道沟槽应按设计规定的平面位置和标高开挖。

人工开挖且无地下水时，槽底预留值宜为0.05～0.10m；机械开挖或有地下水时，槽底预留值应不小于0.15m。

管道安装前应人工清底至设计标高。

（2）在无地下水的天然湿度土壤中开挖沟槽时，如沟深不超过下列规定，沟壁可不设边坡。

①. 添实的砂土和砾石土 1.0m；②. 亚砂土和亚粘土 1.25m；③. 粘土 1.5m；④. 坚土 2.0m。

（3）土壤具有天然湿度、构造均匀、无地下水、水文地质条件良好、挖深小于5m，且不加支撑的沟槽，其边坡率可按下表确定。

深度在 5 m以内的沟槽最大边坡率（不加支撑）注：①如人工挖土抛于沟槽上即时运走，可采用机械在沟底挖土的坡度值。

②临时堆土高度不宜超过1.5m，靠墙堆土时，其高度不得超过墙高的1/3。

（4）在无法达到上表的要求时，应用支撑加固沟壁。

对于不坚实的土壤应及时作连续支撑，支撑物应有足够的强度。

（5）沟槽一侧或两侧临时堆土位置和高度不得影响边坡的稳定性和管道安装，应对消防栓、雨水口等设施进行保护。

（6）局部超挖部分应回填压实，当沟底无地下水时，超挖在0.15m以内，可用原土回填；超挖在0.15m以上，可用石灰土处理。

当沟底有地下水或含水量较大时，应用级配砂石或天然砂回填至设计标高。

超挖部分回填后应压实，其密实度应接近原地基天然土的密实度。

（7）沟底遇有废旧构筑物、硬石、木头、垃圾等杂物时必须清除，然后铺一层厚度不小于0.15m的砂土或素土，并整平压实至设计标高。

（8）对软土基及特殊性腐蚀土壤，应按设计要求处理。

（9）当开挖难度较大时，应编制安全施工的技术措施，并向现场施工人员进行安全技术交底。

（10）城区管沟开挖深度为：人行道≥1.5m，绿化带≥1.4m,一般道路≥1.8m。

开挖宽度为：人行道和绿化带0.9m，混凝土路面0.8m。

1.2运输及布管（1）采取按照需求量申请管材，管材到达现场后，直接采用30t吊车布管至沟底。

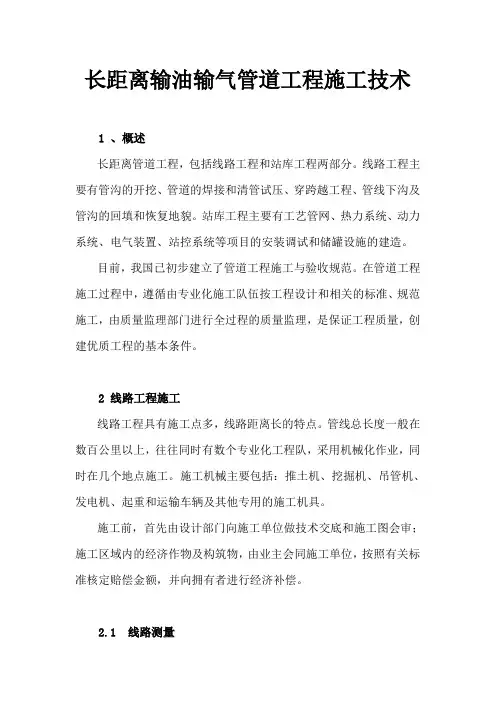

长距离输油输气管道工程施工技术1 、概述长距离管道工程，包括线路工程和站库工程两部分。

线路工程主要有管沟的开挖、管道的焊接和清管试压、穿跨越工程、管线下沟及管沟的回填和恢复地貌。

站库工程主要有工艺管网、热力系统、动力系统、电气装置、站控系统等项目的安装调试和储罐设施的建造。

目前，我国已初步建立了管道工程施工与验收规范。

在管道工程施工过程中，遵循由专业化施工队伍按工程设计和相关的标准、规范施工，由质量监理部门进行全过程的质量监理，是保证工程质量，创建优质工程的基本条件。

2 线路工程施工线路工程具有施工点多，线路距离长的特点。

管线总长度一般在数百公里以上，往往同时有数个专业化工程队，采用机械化作业，同时在几个地点施工。

施工机械主要包括：推土机、挖掘机、吊管机、发电机、起重和运输车辆及其他专用的施工机具。

施工前，首先由设计部门向施工单位做技术交底和施工图会审；施工区域内的经济作物及构筑物，由业主会同施工单位，按照有关标准核定赔偿金额，并向拥有者进行经济补偿。

2.1 线路测量线路测量是管道工程施工的初始工作，他建立在设计部门对管道沿线详细勘察后确定的管道线路走向的基础上。

施工单位按照设计部门提供的施工图进行线路测量、定线、打百米桩和转角桩，全面的标记出管线走向情况。

施工时应注意以下问题：测量桩上标记准确、完整的管道走向资料数据；地势起伏地段和转角桩地段打加密桩；管道沿线遇到地下构筑物或其他隐蔽工程时做出标志；管道沿线不同区段，设计中采用不同管材规格、不同防腐绝缘等级的地方，在分界点上做出标志。

2.2 开挖管沟管沟开挖前，先将施工区内障碍物清除干净，使施工机械可顺利通行。

清障宽度一般按20米考虑，特殊区段可适当加宽。

管沟开挖按工程设计进行。

石方段开挖可以采用爆破施工，同时采取相应的安全保护措施。

开挖管沟的土石方堆放在管沟一侧，另一侧安排布管和施工操作。

遇到构筑物或其他隐蔽工程时，应与其主管单位协商，制定可行的通过方案。

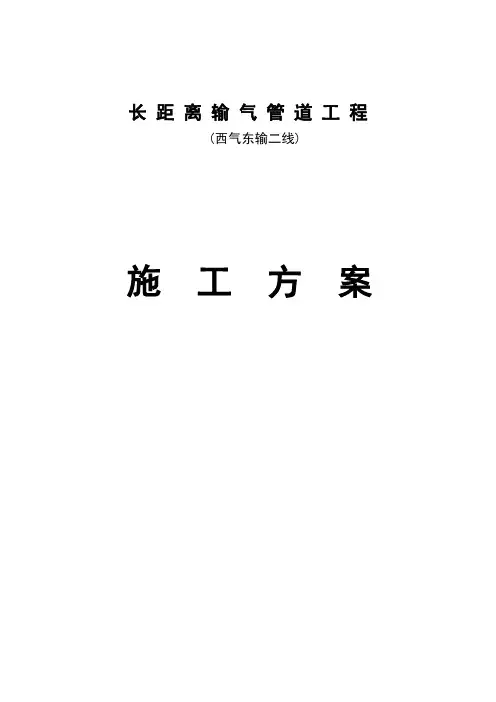

长距离输气管道工程(西气东输二线)施工方案目录1 编制依据2施工技术准备2.1 技术准备2.2 施工准备3主要施工方法3.1 施工工艺流程3.2防腐钢管运输3.3布管3.4管道组装焊接及检验3.5防腐补口、补伤3.6管沟开挖3.7管道下沟与管沟回填3.8阴极保护3.9清管与试压4施工部署5劳动力、工机具及设备计划5.1 劳动力配备计划5.2 工机具及设备配置计划6施工进度计划6.1 总工期6.2 工期保证措施7质量目标、质量保证措施7.1 质量目标7.2质量保证体系7.3质量保证措施8安全与HSE管理8.1 安全目标8.2HSE管理8.3现场安全文明施工9冬季施工措施9.1 工程概况9.2 组织机构9.3 施工方法及保证措施9.4 质量管理措施9.5 HSE管理措施9.6 主要材料、机具需求量计划9.7 主要劳动力需求量计划9.8 施工现场平面图长距离输气管道施工方案1、编制依据1.1、西气东输二线管道工程招标文件与承包合同1.2、西气东输二线管道工程线路施工图纸1.3、西气东输二线管道工程线路施工技术要求1.4、国家及行业现行施工规范、企业标准1.5、《西气东输二线管道工程线路施工技术规范》（Q/SY GJX0109-2008）1.6、《石油天然气工业健康、安全与环境管理体系》（SY/T6276-1997）1.7、《西气东输二线管道线路焊接技术规范》（Q/SY GJX 0110-2007）1.8、《西气东输阴极保护工程及验收规范》1.9、《西气东输二线工程跨越工程技术规范》（Q/SY GJX 0115-2007）1.10、《西气东输二线工程穿越工程技术规范》（Q/SY GJX0114-2007）1.11、《西气东输二线工程无损检测规范》（Q/SY GJX 0112-2007）1.12、《西气东输二线管道工程管道防腐层补口、补伤技术规范》（Q/SY GJX 0113-2007）2、施工技术准备2.1、技术准备：2.1.1、认真收集与该工程有关的各种技术资料，包括技术规范、标准、新材料使用，新工艺操作规程和特殊的技术规定等。

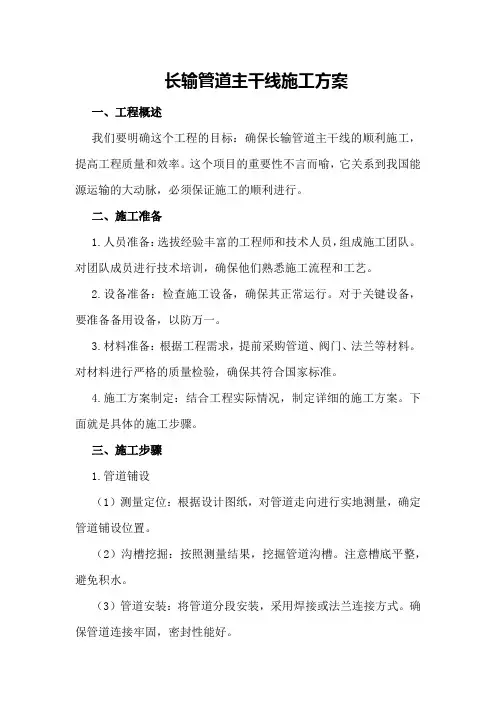

长输管道主干线施工方案一、工程概述我们要明确这个工程的目标：确保长输管道主干线的顺利施工，提高工程质量和效率。

这个项目的重要性不言而喻，它关系到我国能源运输的大动脉，必须保证施工的顺利进行。

二、施工准备1.人员准备：选拔经验丰富的工程师和技术人员，组成施工团队。

对团队成员进行技术培训，确保他们熟悉施工流程和工艺。

2.设备准备：检查施工设备，确保其正常运行。

对于关键设备，要准备备用设备，以防万一。

3.材料准备：根据工程需求，提前采购管道、阀门、法兰等材料。

对材料进行严格的质量检验，确保其符合国家标准。

4.施工方案制定：结合工程实际情况，制定详细的施工方案。

下面就是具体的施工步骤。

三、施工步骤1.管道铺设（1）测量定位：根据设计图纸，对管道走向进行实地测量，确定管道铺设位置。

（2）沟槽挖掘：按照测量结果，挖掘管道沟槽。

注意槽底平整，避免积水。

（3）管道安装：将管道分段安装，采用焊接或法兰连接方式。

确保管道连接牢固，密封性能好。

（4）管道防腐：对管道进行防腐处理，提高管道使用寿命。

2.阀门及法兰安装（1）阀门安装：根据设计要求，安装各类阀门。

注意阀门的安装方向和进出口。

（2）法兰安装：将法兰与管道连接，确保连接牢固，密封性能好。

3.管道试压（1）管道吹扫：在管道铺设完成后，进行吹扫，清除管道内的杂质。

（2）试压：对管道进行试压，检验管道的承压能力和密封性能。

4.管道回填（1）回填材料：选择合适的回填材料，如砂、石等。

（2）回填施工：将回填材料填入沟槽，分层夯实，确保回填质量。

四、施工质量控制1.严格遵循国家相关法律法规，确保施工质量。

2.强化质量意识，提高施工人员的技术水平。

3.对施工过程进行实时监控，发现问题及时处理。

4.加强施工现场管理，确保施工安全。

五、施工进度安排1.确定施工周期，合理分配施工任务。

2.制定详细的施工计划，确保施工进度。

3.根据实际情况，调整施工进度，确保工程按时完成。

2.汲取经验，为今后的施工提供借鉴。

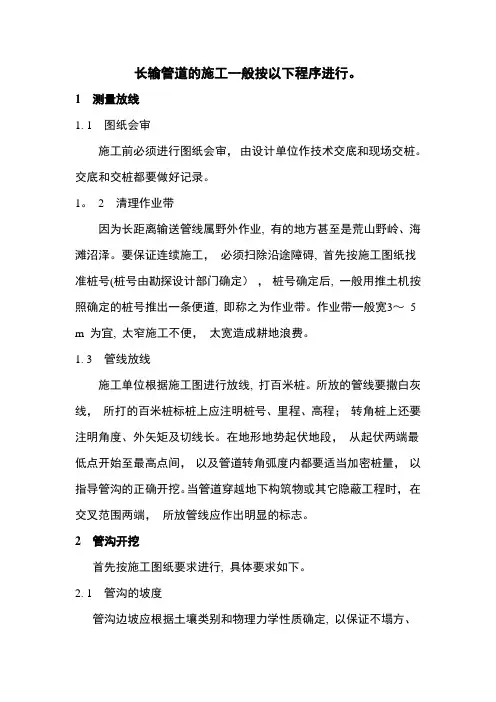

长输管道的施工一般按以下程序进行。

1测量放线1. 1图纸会审施工前必须进行图纸会审，由设计单位作技术交底和现场交桩。

交底和交桩都要做好记录。

1。

2清理作业带因为长距离输送管线属野外作业, 有的地方甚至是荒山野岭、海滩沼泽。

要保证连续施工，必须扫除沿途障碍, 首先按施工图纸找准桩号(桩号由勘探设计部门确定），桩号确定后, 一般用推土机按照确定的桩号推出一条便道, 即称之为作业带。

作业带一般宽3～5 m 为宜, 太窄施工不便，太宽造成耕地浪费。

1. 3管线放线施工单位根据施工图进行放线, 打百米桩。

所放的管线要撒白灰线，所打的百米桩标桩上应注明桩号、里程、高程；转角桩上还要注明角度、外矢矩及切线长。

在地形地势起伏地段，从起伏两端最低点开始至最高点间，以及管道转角弧度内都要适当加密桩量，以指导管沟的正确开挖。

当管道穿越地下构筑物或其它隐蔽工程时，在交叉范围两端，所放管线应作出明显的标志。

2管沟开挖首先按施工图纸要求进行, 具体要求如下。

2. 1管沟的坡度管沟边坡应根据土壤类别和物理力学性质确定, 以保证不塌方、不偏帮。

2. 2管沟的宽度当管沟深度小于3 m 时，沟底宽度可按下式确定.b = D N + K （1）式中：b 为沟底宽度，m； D N 为管子公称直径，m; K 为沟底加宽系数, 见表1。

表1沟底加宽系数K (管沟深度小于3 m )施工方法沟上组装焊接沟下组装焊接地质条件旱地岩石沟内有积水旱地岩石沟内有水K 值（m ) 0. 5 0. 6 0. 7 0。

8 0。

9 1。

0 当管沟深度大于3 m 小于5 m 时，沟底宽度应在上值中再加宽0. 2 m.2。

3沟土的堆放开挖沟时不可两边抛土，应将施工方便的一边让出留作管道组装使用。

土堆距沟边不小于0. 5 m ，使管沟保持顺直，方便通行。

3管线防腐绝缘石油和燃气管道的防腐绝缘作业关系到管道的安全运行，更关系到人民群众的生命安全，要慎之又慎地对待。

钢管要有出厂合格证, 并对钢管进行防腐绝缘前验收检查。

第1篇一、施工准备1. 设计审查：在施工前，要对传输管线工程设计进行审查，确保设计符合相关规范和标准，满足实际需求。

2. 材料设备准备：根据设计要求，采购合格的传输管线材料、设备和工具，确保施工质量。

3. 施工队伍组织：组建一支具有丰富经验和专业技术的施工队伍，明确各岗位人员职责，确保施工顺利进行。

4. 施工现场勘查：对施工现场进行实地勘查，了解地形、地质、环境等因素，制定合理的施工方案。

二、施工过程1. 土方开挖：根据设计要求，进行传输管线沟槽的开挖，确保沟槽深度和宽度符合设计规范。

2. 管道敷设：按照设计要求，将传输管线敷设于沟槽内，确保管道连接牢固、平整。

3. 管道保护：在管道敷设完成后，对管道进行保护，防止管道损坏。

4. 管道回填：在管道保护完成后，对沟槽进行回填，确保回填土密实，防止管道下沉。

5. 信号测试：在施工过程中，对传输管线进行信号测试，确保信号传输质量。

6. 工程验收：施工完成后，进行工程验收，确保工程质量符合设计要求。

三、施工质量控制1. 材料质量控制：选用符合国家标准的传输管线材料，确保施工质量。

2. 施工过程控制：严格按照施工规范和操作规程进行施工，确保施工过程质量。

3. 信号质量控制：在施工过程中，对传输管线进行信号测试，确保信号传输质量。

4. 管道保护：在施工过程中，对管道进行保护，防止管道损坏。

5. 施工记录：做好施工过程中的各项记录，为后续工程验收提供依据。

总之，传输管线工程施工是一项复杂、精细的工程，需要严格把控施工准备、施工过程和施工质量控制。

只有这样，才能确保传输管线工程的质量和稳定性，为我国通信网络的快速发展提供有力保障。

第2篇一、施工准备1. 工程设计：在施工前，必须根据工程需求进行详细的设计，包括线路走向、管道规格、设备选型等。

2. 施工方案：根据工程设计，制定详细的施工方案，明确施工步骤、工艺流程、质量标准等。

3. 材料设备：准备好施工所需的材料、设备，确保材料质量符合国家标准。

长输管线施工方法1.3.编制依据1.3.5 国家与石油化工部门现行的施工规范及验收标准(见下表)1.4.工程施工关键点、难点分析及对策1.4.1该项目施工跨距较长，交叉施工作业面较多，周围无便利条件，且部分属戈壁地带，给施工组织带来较多不便，所以合理安排施工计划较为重要，以保证施工工期及质量。

1.4.2 安全要求严格（因该工程属于不停产作业），施工中不安全因素多，施工中要严格按照各项安全规定及办法执行。

本次施工安全是重中之重，一定要做到各种安全措施及安全预案严谨、合理科学，确保管线运行及施工生产双安全。

1.4.3该项目施工任务量大、工期短，合理安排是保证本次施工进度的难点，在施工中采取多点作业，统一协调，充分发挥我公司资源优势，使得施工全过程处于受控状态。

在施工中加强与有关单位的紧密配合，随时调整施工计划，确保施工进度。

1.4.4动土项目，施工前必须及时与业主沟通，要注意地下有管道、电缆、光缆的设施，保证原设施的正常使用；在土方开挖前，必须在挖沟范围内人工挖探区，确保地下的各种设施的完整性，施工完成后还应按原地貌进行恢复。

1.4.5根据该项目特性，点多面广，施工作业面过散的具体情况，在施工准备阶段，一定做好施工的准备各项工作，以保证工程的顺利进行1.5. 单位、分部、分项工程划分单位工程、分部工程、分项工程划分一览表第五章主要分项工程施工技术方案5.1 施工重要工序控制措施5.1.1 工程难点地段及特殊地段的施工要求本次更换管线在牙哈作业区至牙哈装车站之间，地理位置社会依托较差、施工环境较为恶劣，对于管道经过的难点和特殊地段，在施工前制定详细的施工方案，保证管道的铺设安全。

①在测量放线时，准确记录沿线的地形地貌特征，并采用数码相机或摄像机将典型的地貌拍摄记录，根据现场情况编制具体的施工方案。

②在大开挖土方时，根据设计和现场实际情况，采用现场先预制后开挖的方法，以保证管道的安全和加快道路临时道路的修筑，保障施工的正常运行。

XX天然气支线管道工程红河支线线路工程三标段一般主体施工方案编制：审核：批准：XX油田建设集团XX公司年月日一、工程概况1、概述1.1工程名称：XX天然气支线管道工程红河支线线路工程（三标段）；1.2参建单位：施工单位：XX油田建设集团XX公司；建设单位：XX中石油昆仑燃气XX；设计单位：中油辽河工程XX；监理单位：XX石油工程建设监理XX公司。
