第一步门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备。

然后每个设备的安装及其连接请参考产品说明书。

1.1 施工布线选用合适的线材与管材，进行现场布线，包括：●RS485联网通讯的布线，通讯线用于电脑与门禁控制器之间通讯的连线，选用四芯双绞屏蔽线，更远距离则选用光纤（光缆62.5/125u，多模最远距离为2.1Km）；●TCP网络通讯的布线，选用超五类双绞网线，接入局域网。

●强电供应的布线，用于门禁控制器、锁电源等的供电●读卡器的布线，读卡器线用于读卡器与门禁控制器的连线，选用五类双绞屏蔽线●电锁的布线，电锁到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。

●出门按钮的布线，出门按钮到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。

门禁系统安装与调试门禁系统是一种用于管理出入人员的安全设备，广泛应用于大型公司、学校、社区等场所。

合理的安装与调试门禁系统，不仅可以提升安全性，还能方便管理和管理人员的工作效率。

本文将详细介绍门禁系统的安装与调试步骤，以供阅读者参考。

一、前期准备1. 验收设备：在安装门禁系统之前，首先需要验收设备。

确保所有设备的数量、型号以及附件的齐全性。

2. 定位位置：根据需要安装门禁系统的区域，确定设备的安装位置和数量。

务必选择稳固的固定点，离电源和网络接口近。

3. 电源与网络接口：确保设备的电源和网络接口充足，并提前预留好布线接口。

二、设备安装1. 安装主控制器：主控制器是门禁系统的核心设备，负责管理和控制其他设备。

根据厂家提供的安装指南，将主控制器固定在合适的位置，并进行电源和网络接口连接。

2. 配置读卡器与感应器：根据安全要求和使用场所的具体环境，确定读卡器和感应器的安装位置。

注意读卡器的高度和角度应适合人们刷卡使用，感应器的灵敏度调整要合适。

3. 布线连接：根据现场的情况，将所有设备进行布线连接，确保信号的稳定与顺畅。

4. 安装电池备用：为了应对断电等突发状况，安装门禁系统时应配备备用电池，以确保系统的正常运行。

三、软件设置1. 安装门禁管理软件：根据厂家提供的软件安装指南，安装门禁管理软件，并确保软件的兼容性和最新版本。

2. 创建用户账号：通过门禁管理软件创建管理员账号和普通用户账号，并设置相应的权限和访问规则。

3. 设备配置：根据实际需求，设置门禁设备的参数，如开门时长、报警模式等。

4. 人员信息录入：通过门禁管理软件录入人员信息，包括姓名、工号、权限等，并将其与相应的门禁设备进行绑定。

四、调试与测试1. 门禁设备调试：按照厂家提供的设备调试流程，对门禁设备进行功能测试，确保设备正常工作。

2. 权限测试：通过管理员账号和普通用户账号进行权限测试，确保门禁系统按照预期规则进行访问控制。

3. 报警测试：测试门禁系统的报警功能，包括非法闯入报警、通信故障报警等，以确保系统的可靠性和稳定性。

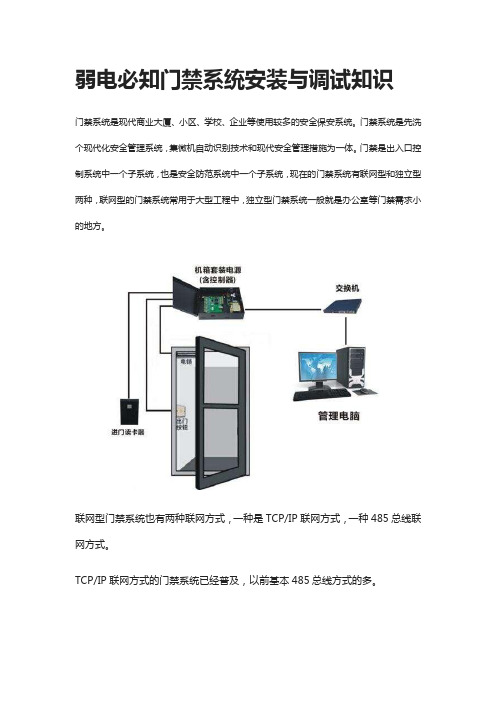

弱电必知门禁系统安装与调试知识门禁系统是现代商业大厦、小区、学校、企业等使用较多的安全保安系统。

门禁系统是先洗个现代化安全管理系统，集微机自动识别技术和现代安全管理措施为一体。

门禁是出入口控制系统中一个子系统，也是安全防范系统中一个子系统，现在的门禁系统有联网型和独立型两种，联网型的门禁系统常用于大型工程中，独立型门禁系统一般就是办公室等门禁需求小的地方。

联网型门禁系统也有两种联网方式，一种是TCP/IP联网方式，一种485总线联网方式。

TCP/IP联网方式的门禁系统已经普及，以前基本485总线方式的多。

TCP/IP联网方式的门禁系统有什么好处呢？可以和其他弱电系统共用局域网，这样的话，管理起来更方便，并且在后期做IBMS系统集成的时候，开发压力大大减小。

现在的门禁系统一般有哪些东西组成呢？门禁主机（门禁控制器）、读卡器、电锁、开门按钮、门禁电源、软件、电脑上面这个图是各种闭门器和各种门禁电锁，一般常用的就是电磁锁、电控锁、电插锁。

上面这个是门禁一体机和开门按钮，门禁一体机可以指纹，可以打卡。

这个是各种样式的门禁一体机。

上面是介绍了一下门禁的组成。

那么我们在门禁系统施工的时候要注意些什么东西呢？门禁一体机一般预留线缆为UTP5E+RVV2*1.0读卡器预留线缆为UTP5E+RVV2*1.0开门按钮预留线缆为UTP5E或者2*0.5电磁锁预留线缆为RVV4*0.75以上线缆预留使用于绝大部分的门禁系统，但是也有特别的门禁系统，布线的时候一定要先看说明书，这样才不会出现问题，如果你怕预留线缆不够，你可以多预留一根网线，这样的话肯定没有问题。

那么门禁系统在实际中还需要注意哪些事项呢？1、要确定电锁的电压是不是够，避免出现吸力不够的情况发生。

2、门禁控制器和读卡器、电磁锁的位的距离较远，一般情况下控制在50米内。

一、门禁系统安装与调试1)、电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。

电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。

弱电工程门禁安装方案范本一、前言随着科技的不断发展和进步，门禁系统已经成为了现代化社会中不可或缺的一部分。

无论是商业楼宇、住宅小区、办公场所还是公共服务场所，都离不开门禁系统的应用。

而门禁系统的安装必然离不开弱电工程的支持，因此，本篇文章将围绕弱电工程门禁安装的方案进行详细的介绍和分析。

二、方案概述门禁系统是一种通过技术手段来实现对人员出入的控制和管理的系统。

它包括了门禁设备、管理软件、读卡器等组成部分，通过对这些设备进行合理的搭配和安装，能够实现对出入人员的有效管理和控制，提高安全性和管理效率。

弱电工程门禁安装方案是指在门禁系统的基础上，结合弱电工程的特点和要求，设计出一套符合实际需求的安装方案。

三、方案设计1. 现场调研在进行门禁系统的安装之前，首先要对安装场地进行现场调研。

这包括了对建筑结构、通道位置、电源情况、网络覆盖等方面的检查和了解。

通过调研，能够清楚地掌握现场情况，为后续的设计和安装提供准确的数据支持。

2. 设备选择在进行门禁系统的安装设计时，需要根据现场实际情况，选择合适的门禁设备。

这包括了门禁主机、门禁读卡器、门禁控制器等设备。

要根据安装场地的规模、使用需求和安全等级来选择合适的设备，确保设备的性能和功能能够满足实际需求。

3. 线路布置在门禁系统的安装中，线路布置是至关重要的一环。

合理的线路布置能够有效地减少线路故障和维护成本，提高系统的稳定性和安全性。

在进行线路布置时，需要考虑到电源线路、数据线路、通信线路等方面，确保线路的连接可靠、合理、美观，同时符合安全规范。

4. 系统集成门禁系统通常需要与其他系统进行集成，比如视频监控系统、电梯控制系统、楼宇自控系统等。

在门禁安装方案中，需要考虑系统的集成性，确保门禁系统与其他系统之间的联动和协调。

这需要对系统进行综合规划和设计，确保系统运行的稳定性和安全性。

5. 系统调试在门禁系统的安装过程中，系统调试是至关重要的一步。

通过系统调试，能够发现和解决系统中的问题和错误，保证系统的稳定性和安全性。

门禁系统安装工序随着科技的不断发展，门禁系统在各种场所得到了广泛应用，它不仅提高了安全性，也提升了便利性。

本文将介绍门禁系统安装的工序，以帮助读者了解门禁系统的安装过程。

一、需求评估在开始门禁系统的安装之前，首先需要进行需求评估。

我们需要与客户沟通，了解他们对门禁系统的需求，包括需要安装的位置、所需的功能等。

根据客户的需求评估，我们可以确定门禁系统的规模和配置。

二、设计方案根据需求评估的结果，我们需要进行门禁系统的设计方案。

设计方案包括选取适合的门禁设备、布置门禁控制器的位置、安装监控摄像头等。

在设计方案中，我们需要考虑到系统的安全性、稳定性和可扩展性。

三、材料采购在开始实际安装之前，我们需要进行材料的采购工作。

根据设计方案，我们需要购买门禁设备、门禁控制器、门禁卡等硬件设备，同时还需要购买相关的配件和工具。

四、安装门禁设备在安装门禁设备之前，我们需要进行现场勘测，确定设备的位置和布置。

然后，我们根据设计方案进行门禁设备的安装工作，包括固定门禁设备、连接门禁控制器和配线等。

在安装过程中，需要注意设备的稳固性和连接的正常性。

五、接入电源和网络门禁系统需要接入电源和网络才能正常运行。

在安装门禁控制器和摄像头时，我们需要接入电源，并确保电源供应的稳定性。

同时，我们还需要接入网络，以便进行门禁系统的远程管理和监控。

六、系统配置和调试在安装完门禁设备、接入电源和网络之后，我们需要进行系统的配置和调试。

这包括设置门禁权限、配置门禁控制器的参数、测试门禁设备和摄像头的功能等。

在这个阶段，我们需要确保系统的各项功能正常运行。

七、培训和验收在系统配置和调试完成后，我们需要对使用门禁系统的人员进行培训，让他们了解系统的使用方法和注意事项。

同时，我们还需要与客户进行系统的验收，以确保系统能够满足客户的需求和预期效果。

八、维护和升级门禁系统的安装工作完成后，我们需要进行系统的维护和定期的升级。

这包括检查设备的运行状态、更新软件和固件、定期维护和保养等。

门禁系统安装与调试1.电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。

电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。

2.布线门禁系统布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。

电源线：线径足够粗，采用多股导线。

信号线和通讯线：采用屏蔽超五类双绞线。

其中485总线必须使用双绞的一对线连接。

在选购线材的时候建议采用4*0.5的四芯屏蔽线。

注意事项（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。

（4）、必须将各个模块的的信号地连接在一起。

（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。

（6）、不要将网络连接线与交流电源放在一起。

（7）、如果网络连线超过100米，要加中继器，中继器后可以再延长100米。

3.位置选取（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。

如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。

（2）网络适配器：和控制器之间的连接采用手拉手的方式。

（3）控制器：不带隔离的控制器，建议使用同一电源。

（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。

电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。

锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。

4.门禁系统常见故障及维修方法1）有效卡不能开门①检查电控锁是否正常检查电源或者更换电控锁②锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件③查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障④检查读卡器与模块之间的通讯是否正常排除故障⑤是否设置了信息日关闭命令通过软件调整开门时间⑥操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2）门禁通讯不通①检查串口是否设置错误（确定所使用的串口）②检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）③检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）④RS485通讯卡损坏（更换RS485通讯卡）⑤检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。

门禁管理系统施工方案及调试方案8．1前端设备的安装8.1.1 IC读卡器的安装8.1.1.1读卡器应安装在靠门处，并有足够空间，且高低位置合适，以方便人员刷卡；8.1.1.2读卡器用螺钉固定在墙上；8.1.1.3读卡器材的安装应使读卡器与控制器之间的电缆连接方便。

8.1.2 控制器的选择和安装8.1.2.1控制器的选择由系统设计确定；8.1.2.2控制器的安装应保证设备的正常工作及可靠性、工艺性、实用性；8.1.2.3门禁控制器安装在受控门内的上方或放在公众不易接近，而又易于工程技术人员维修的地方，与该控制器连接的读卡机安装在门外方便刷卡的地方。

控制器用紧固件或螺钉固定在墙上。

控制器旁应有交流电源插座。

出门按钮安装在门内距地1.2米。

8.1.2.4控制器与各部件的连线※控制器与读卡机之间的信号线采用0.5mm2或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过100M；※控制器与键盘间的信号线采用0.5mm2或以上规格的带护套的铜芯屏蔽导线联接，最长距离不应超过5M；※系统主控制器至各现场控制器之间、现场控制器至各读卡器之间应采用屏蔽双绞线缆；※控制器至电动锁、出门按钮之间采用2芯双绞线缆；※不应出现两条线缆焊接连通的情况，信号线如超过距离时，必须通过转换器进行连接；※所有线缆必须穿管或经桥架敷设，主干线可通过金属桥架敷设，支线采用金属管敷设到位，两接口端用86mm×86mm方盒作出线口。

8.1.2.5安装控制器时必须注意控制器对电锁的驱动能力，当驱动能力低时，必须选配辅助电源。

8.1.3电磁锁的安装8.1.3.1利用电磁铁通电产生磁吸力的原理制成。

断电开启，符合消防对门锁的要求；8.1.3.2锁具的安装应按产品更新换代说明书要求安装。

8.2门禁系统的调试8.2.1硬件调试门禁系统硬件调试流程如下图所示：8.2.2门禁控制器调试8.2.2.1联接控制器、读卡机、锁及附件。

8.2.2.2控制器进行初始化。

前言大家好，我是薛哥。

门禁系统的安装到底难还是不难呢？其实很简单，难的地方在锁的安装，其他读卡器和控制器都不难，今天重点介绍一下，各种情况下，门禁系统的安装方法。

正文“门禁系统”在智能建筑领域，意为Access Control System，简称ACS。

指“门”的禁止权限，是对“门"的戒备防范。

门禁系统又称出入口管理系统，是对人员进出进行有效管理物品进出的智能控制的系统。

其取代了传统繁琐的门卫工作，可实现高效率、高科技的现代管理。

对持卡人的进出权限、允许进出的时间，都可进行方便的统一管理，所有人员的进出详情、报警信息等资料实时反映到管理中心，并可对所有历史信息进行条件查询。

出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。

它是解决重要部门出入口实现安全防范管理的有效措施。

适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。

门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。

它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。

电锁通常是用于门禁系统中，以下面这个简单的门禁系统为例，它是由门禁主机、门禁读卡器、开门按钮、电锁、管理软件等组成，而电锁就是其中的一个重要环节。

常见门禁系统拓扑示意图电锁在门禁系统中的作用，主要是用来控制门的开关。

目前门禁系统中常用的电锁，主要有磁力锁、电插锁、灵性锁等，下面薛哥会给大家一一介绍。

1.磁力锁系列1.1磁力锁原理磁力锁的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力，紧紧地吸住吸附铁板以此达到锁门的效果。

控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。

1.2磁力锁分类磁力锁可分为单门磁力锁和双门磁力锁。

单门磁力锁主要用于单开门的类型，双门磁力锁则是用于双开门的类型。

前言：智能化小区出入管理一般在小区大门栅栏门电动门,单元的铁门防火门防盗门上安装门禁系统. 可以有效地阻止闲杂人员进入小区,有效地对小区进行封闭式管理。

正文：1. 门禁控制器是门禁系统的核心部分，它负责整个系统输入、输出信息的处理和储存，控制等等。

2.读卡器（识别仪）读取卡片中数据（生物特征信息）的设备。

3.电控锁门禁系统中锁门的执行部件。

用户应根据门的材料、出门要求等需求选取不同的锁具。

主要有以下几种类型：(1)电磁锁：电磁锁断电后是开门的,符合消防要求。

并配备多种安装架以供顾客使用。

这种锁具适于单向的木门、玻璃门、防火门、对开的电动门。

(2) 阳极锁：阳极锁是断电开门型，符合消防要求。

它安装在门框的上部。

与电磁锁不同的是阳极锁适用于双向的木门、玻璃门、防火门，而且它本身带有门磁检测器，可随时检测门的安全状态。

(3) 阴极锁：一般的阴极锁为通电开门型。

适用单向木门。

安装阴极锁一定要配备UPS电源。

因为停电时阴锁是锁门的。

4. 卡片开门的钥匙。

可以在卡片上打印持卡人的个人照片，开门卡、胸卡合二为一。

5. 其它设备出门按钮：按一下打开门的设备，适用于对出门无限制的情况。

门磁：用于检测门的安全/开关状态等。

电源：整个系统的供电设备，分为普通和后备式（带蓄电池的）两种。

下面是门禁系统中的各种安装示意图。

最全的门禁安装大样图、管线图、系统图、电锁安装图。

门禁安装大样图门禁设备安装三视图电锁安装图闭门器五种安装方法1、标准安装闭门器本体安装在拉门侧，支臂安装在门框上。

这种安装方式适合于门框较窄，没有足够的空间安装闭门器。

这种安装方式还适用于开门方向没有障碍物门开到足够大的角度时，闭门器也不会撞击到外物。

2、上门框安装闭门器安装在推门侧，支臂安装在门上。

这种安装方式适用于门框较宽，有足够的空间安装闭门器。

与标准安装比较，这种安装方式适用于开门方向有墙等障碍物。

与标准安装比较，这种安装比较，这种安装方式的关门力较大，适用于更大更重的门。
