第5章显微镜专门实验5.1 生物显微镜的使用及显微绘图生物显微镜是用来观察生物切片、生物细胞、细菌以及活体组织培养、流质沉淀等的观察和研究，同时可以观察其他透明或者半透明物体以及粉末、细小颗粒等物体。

【实验目的】（1）了解显微镜的结构和各部件性能。

（2）熟悉低倍镜、高倍镜的正确使用方法。

（3）熟悉生物显微绘图的基本方法。

（4）掌握仔细阅读显微镜使用说明书并进行正确操作的方法。

【实验原理】生物显微镜的光学成象系统由两部分组成，靠近物体部分的透镜组称为物镜，靠近眼睛的透镜称为目镜。

物镜组使物体在目镜的前焦面内形成一个放大而倒立的实象（也称中间象），经目镜再成象在明视距离250毫米处，供眼睛观察。

因此，显微镜是一个二次成象系统，其成象光路如图5-1-1所示。

图5-1-1 生物显微镜的光路图【实验器材】FM-179B型生物显微镜、生物切片(人体、动物、植物组织切片)、电子目镜FM-179B型生物显微镜的外形结构图如图5-1-2所示。

图5-1-2FM-179B型生物显微镜外形结构图【实验内容与步骤】实验室提供FM-179B型生物显微镜的使用说明书，仔细阅读说明书，并对照显微镜实物，学习如何使用显微镜。

一、物镜的使用1.打开显微镜电源开关，调节调光转轮，光线应逐步增强。

转动粗动调焦手轮，将载物台下降，使物镜与载物台距离略拉开。

再旋转物镜转换器，将低倍镜4 X对准载物台中央的通光孔。

2.放标本切片：标本切片标签面向上，用标本夹夹好，把要观察的部分移到通孔的正中央。

3.调节焦距：调节粗动调焦手轮，使载物台缓慢上升，直至视野中出现物像为止。

如物像不太清晰，可转动微动调焦手轮，使物像更加清晰。

4.换10X 、40X物镜观察。

此时，只须稍稍调节微动调焦手轮即可，适当调大光源强度和孔径光栏。

二、生物显微绘图---画图表示在显微镜下观察到的生物切片形态生物显微绘图不同于一般的美术绘图，要求将所观察切片的外形和内部结构准确地描绘，然后对各部分分别加以注字说明。

实验一显微镜的使用及生物绘图法一、实验目的：了解一般光学显微镜的构造，初步掌握显微镜的使用方法。

掌握生物学绘图的基本方法。

二、实验内容：观察显微镜的基本构造，了解显微镜的基本性能。

通过对永久装片的观察，学习使用显微镜的方法。

学会并使用生物绘图法绘制生物图。

三、材料与用具：复式光学显微镜、杨树三年茎永久装片、椴树二年茎永久装片、玉米茎横切、水稻茎横切、铅笔（2H、HB各一只）、绘图橡皮、直尺、绘图纸。

四、操作及观察：(一) 显微镜的使用方法：1.安放镜座：用右手握镜臂，左手托镜座，将显微镜放置在自己身体的左前方，镜筒向前，镜臂向后。

2.对光：使用低倍物镜对准通光孔，调节反射镜，在目镜中能看见大片白色视野为佳。

3.低倍镜的使用：将永久装片放置于载物台上，将标本与通光孔重合，转动粗准焦螺旋，使镜筒下降到一定高度，在目镜中可见一模糊实像，继续使用粗准焦螺旋调节镜筒高度，使目镜中的像清晰可辨。

4.高倍镜的使用：在低倍镜中观察不清，分辨不明的可以在高倍镜中观察。

将要观察的部位调节至视野正中，转动镜头转换器，换成高倍镜，转动细准焦螺旋，使目镜中的像清晰。

高倍镜的视野小，光线暗，观察时可以适当调节进光量，使视野清晰。

(二) 使用显微镜的注意事项：1.取用显微镜时必须使用左手握镜臂，右手托镜座，以免碰撞及目镜脱落。

2.放置显微镜时要轻，防止剧烈震动。

3.目镜、物镜上落有灰尘时严禁用手指擦拭，防止汗水污损镜头。

镜头有专用的擦镜纸擦拭，严禁使用其他纸张与手帕擦拭。

4.放置装片时，应将有盖玻片的一面向上，否则会压坏标本或物镜。

5.严禁自行拆卸显微镜，防止零件丢失及损坏。

6.调节准焦螺旋时要慢、轻，防止损坏齿轮。

7.观察时双眼都要睁开，左眼观察，左手调节，右眼右手用于绘图和调整标本。

8.实验完毕后必须取出装片，降下镜筒，使物镜轻触载物台，盖上防尘罩，放入镜箱。

(三) 生物绘图法：1.作图前先了解本次作图的要求，确定好各图之间的比例，如本次实验要作两幅图，那么每个图就占一幅绘图纸的一半，即合理分配纸张大小，不可只在一侧作图。

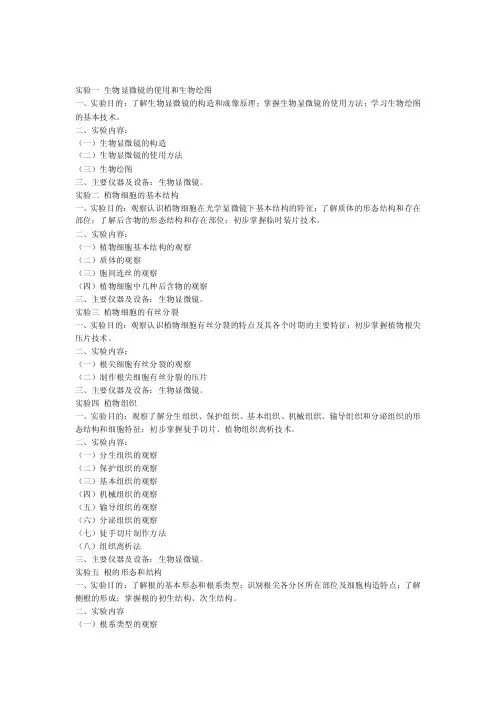

实验一生物显微镜的使用和生物绘图一、实验目的：了解生物显微镜的构造和成像原理；掌握生物显微镜的使用方法；学习生物绘图的基本技术。

二、实验内容：（一）生物显微镜的构造（二）生物显微镜的使用方法（三）生物绘图三、主要仪器及设备：生物显微镜。

实验二植物细胞的基本结构一、实验目的：观察认识植物细胞在光学显微镜下基本结构的特征；了解质体的形态结构和存在部位；了解后含物的形态结构和存在部位；初步掌握临时装片技术。

二、实验内容：（一）植物细胞基本结构的观察（二）质体的观察（三）胞间连丝的观察（四）植物细胞中几种后含物的观察三、主要仪器及设备：生物显微镜。

实验三植物细胞的有丝分裂一、实验目的：观察认识植物细胞有丝分裂的特点及其各个时期的主要特征；初步掌握植物根尖压片技术。

二、实验内容：（一）根尖细胞有丝分裂的观察（二）制作根尖细胞有丝分裂的压片三、主要仪器及设备：生物显微镜。

实验四植物组织一、实验目的：观察了解分生组织、保护组织、基本组织、机械组织、输导组织和分泌组织的形态结构和细胞特征；初步掌握徒手切片、植物组织离析技术。

二、实验内容：（一）分生组织的观察（二）保护组织的观察（三）基本组织的观察（四）机械组织的观察（五）输导组织的观察（六）分泌组织的观察（七）徒手切片制作方法（八）组织离析法三、主要仪器及设备：生物显微镜。

实验五根的形态和结构一、实验目的：了解根的基本形态和根系类型；识别根尖各分区所在部位及细胞构造特点；了解侧根的形成；掌握根的初生结构、次生结构。

二、实验内容（一）根系类型的观察（二）根尖外形和分区的观察（三）根初结构的观察（四）根次生结构的观察（五）侧根形成的观察（六）根瘤的观察三、主要仪器及设备：生物显微镜。

实验六双子叶植物根与单子叶植物根在结构上的差异一、实验目的：本实验为设计性实验。

设计并对两种单、双子叶植物根作切片处理，制成临时装片，比较单、双子叶植物根在结构上差异。

二、实验内容（一）设计实验（二）选择实验材料（三）制作临时装片（四）比较单、双子叶植物根在结构上的差异三、主要仪器及设备：生物显微镜。

显微镜的使用、徒手切片法及绘图法一．实验目的⑴掌握徒手切片、表面制片方法⑵熟悉显微镜使用方法及作图要领二．实验内容1．显微镜的使用生物显微镜由光学部分和机械部分组成⑴光学部分——目镜、物镜、聚光器、可变光栏、反射镜※两次放大，即物镜将标本做第一次放大，目镜将第一次放大的像做第二次放大，两者相乘即是观察到的放大倍数⑵机械部分包括镜坐、镜臂、镜筒、载物台、粗细调节手轮及推动器⑶操作：①将显微镜防置离桌缘约10厘米处②对光：上升聚光镜至载物台水平，打开光栏，将低倍镜转至镜筒的正下放（用转盘听到“得”一声）转动反光镜，同时从接目镜向下看，直至明亮均匀在视野。

③装片：将观察的标本片从镜前方横置于载物台上④调节焦距：向外旋转粗调节手轮，使镜筒慢慢下降，注意镜头与标本的距离，自目镜向下观察直至物像清楚为止。

（向外物镜下降，向内物镜上升）另外：高倍镜应先在低倍镜下选择物像，移至视野中心，转动转盘使高倍镜转至镜筒正下方，应能看到欲观察之物像，用细调节手轮使之图象清晰。

⑷注意点：①取拿显微镜时，一手握镜臂，一手托镜坐，轻取轻放。

②先用低倍镜观察，看清物象后再换高倍镜，③在用高倍镜观察时，注意物镜与所观察标本的间距，以防错误操作，而损坏镜头，压碎标本片④注意保持显微镜的干燥和清洁，不得随意拆卸镜头，镜头要用擦镜纸擦拂，要防止水或药液外溢而污染镜头及其他部位。

2．徒手切片法系用刀片或徒手切片器将材料切成薄片，可在显微镜下观察组织构造、细胞特征的制片法。

材料：新鲜应除净泥沙、干燥须经软化，优点：简便快速能保持植物原有结构的真像，色彩和内含物缺点：厚薄不一，不利于长期保存。

①方法a：取材，固定与切片：选取易软化的中药材适当部位，切成2-3厘米的小段，用拇指及食指和中指夹住材料，下端用无名指托住，另手持刀片自左向右移动手腕，牵拽切片，动作要轻要快，切禁不能是拉锯式，在切的同时经常用水湿润，对于叶或柔软的材料，须用材料夹住。

（如用胡萝卜、马铃薯等）b：装片：将切好的薄片用毛笔小心移入盛有清水的培养皿中，取载玻片滴加甘油和试液，用镊子或毛笔将切片移于其上。

实验一普通光学显微镜的使用与生物绘图【目的要求】1. 了解显微镜的构造和各部分的性能，学习并掌握正确的使用技术和保养措施；2. 学会制作临时装片、徒手切片的方法。

3．学会绘制生物图。

【材料和用品】显微镜、微藻培养液【实验内容与方法】（一）普通光学显微镜的基本构造、使用方法及保护1、显微镜的基本结构显微镜构造很复杂，种类很多，但基本结构是由机械和光学两大部分构成，现分述如下：1.1 机械部分它是为光学部分服务的部件，包括以下六部分：(1) 镜座：显微镜最下面呈马蹄形或圆形的部分，起稳定和支持显微镜作用。

(2) 镜柱：直立于镜座上的短柱，支持显微镜的其它部分。

(3) 镜臂：弯曲成马蹄形的部分，便于手持，下端与镜柱相连接的地方有一个倾斜关节，可使镜臂倾斜，便于观察。

(4) 载物台：自镜臂下端向前伸出，放置标本用的平台，其中央有一个园孔，叫通光孔。

台上有一移动器（老式的左右各有一个压片夹），用以固定和移动标本。

(5) 镜筒：和镜臂上方连接的园筒部分。

有的显微镜镜筒内有一抽管，可适当抽长，一般长度是160-170mm。

镜筒上端装有目镜，下端有一个可转动的园盘，叫物镜转换器（或叫物镜旋转盘），其上装有2-4 个物镜。

(6) 调焦器：为镜壁上两种可转动的螺旋，一大一小，能使镜筒上下移动，调节焦距。

大的叫粗调焦器，升降镜筒较快，用于低倍镜对焦；小的叫细调焦器，升降镜筒较慢。

1.2 光学部分由接目镜、接物镜、反光镜、聚光器等四部件组成。

(1) 接目镜：装于镜筒上方，由两组透镜构成，接目镜的作用是把接物镜所形成的倒立实像再放大成为一个虚像。

接目镜上刻有5×，8×，10×，15×，25×等符号，表示放大倍数。

我们所观察到的标本的物像，其放大倍数是接物镜和接目镜放大倍数的乘积。

如接物镜1 / 14是10×，接目镜是8×，其物像的放大倍数是10×8＝80 倍。
