变电所倒闸操作票范本
变电所倒闸操作票范本
票号: XXXX
操作日期: XXXX年XX月XX日
变电所: XXXX变电所
操作人员: XXXX
操作设备: XXXX设备
操作类型: 倒闸操作
倒闸前准备工作：
1. 确认电压为零：检查相关开关刀闸，确保处于断开位置。
2. 进行接地操作：将接地线夹具与设备接地连接。
倒闸操作步骤：
1. 确保相关人员已远离危险区域。
2. 查看操作设备的状态：检查设备是否正常运行、无异常声音或异味。
3. 检查继电保护装置的状态：确认继电保护装置工作正常，无任何故障报警。
4. 执行倒闸操作：轻轻推动开关刀闸，使其闭合。
倒闸操作结束后：
1. 检查操作设备状态：观察设备运行是否正常，确认无异常情况。
2. 拆除接地线夹具：将接地线夹具与设备接地连接分离。
3. 完成操作记录。
备注：操作过程中如有异常情况或安全问题出现，应立即停止操作，并汇报相关人员处理。
操作人员签名:
操作人员联系电话:
-
此为变电所倒闸操作票范本，具体内容根据实际情况自行修改。
操作过程中务必遵循安全操作规程，确保操作过程安全可靠。
变电站倒闸操作票范本操作票编号：变电站：操作日期：操作员姓名：职务：操作单位：操作班组：一、操作目的：为了保证电力系统的安全运行，确保变电设备的安全性能，根据操作指导书制定此倒闸操作票。
二、操作内容：1. 确认变电站运行模式正常，无变电设备处于带电状态。
2. 接收指令后，批准倒闸操作，并通过操作遥控器，向辖区内所有被控设备发送倒闸信号。
3. 同时要求值班人员观察操作情况，及时进行监测，确认所有设备均已停电。
4. 待设备停电确认无误后，进行倒闸操作。
三、操作前准备：1.检查操作手持遥控器、外部遥控器Sender和控制命令。
2.检查变电设备运行模式是否正常，确认变电设备处于可进行倒闸操作的状态。
3.检查通讯系统运行情况，对遥控接收机进行一次校验。
4.确认操作人员在指令下达后已进行安全隔离，做好安全保障措施。
四、操作过程：1.执行前备电。
2.按要求进行操作人员身份识别认证，确定倒闸操作人员身份。
3.根据遥控信号传递原理进行遥控指令下达。
4.倒闸操作结束后，按照要求进行安全示意信号的发送。
五、操作注意事项：1.操作人员在进行倒闸操作前，必须向值班人员进行倒闸操作的通知和确认操作条件的确认。
2.操作人员必须清楚地了解倒闸操作的影响，熟知各项安全措施和规章制度，遵守操作规程，正确接受、执行指令。
3.操作人员必须装备了解KYN28A -12 / AC22；YB11 交流三相干式变压器（双绕组，小于等于2500KVA）；XGN box 小型高压开关设备；ZX4A -12 / 24型干式电流互感器；S9 / KN-30型全密封干式变压器，掌握及使用操作遥控器，熟悉倒闸电路，以确保顺利进行倒闸操作。
4.遵守操作规程，注意操作顺序，确保操作正确完整。
5.操作过程中，不得中途停止或更改操作，必须直到操作完全结束为止。
六、操作结束：1. 在倒闸操作结束后，操作人员必须核对并记录设备停电时间。
2. 操作人员必须根据通知确保安全接地措施、电缆接头及分接箱、电力测量设备及接线端子的安全情况，按规定提交工作报告。
变电所倒闸操作票范本介绍在电力系统中，变电所是重要的组成部分，用于将输送来的高压电能转变为适合分配和使用的低压电能。
为了保障变电所的安全运行，每次进行倒闸操作都需要填写相应的操作票。
本文将介绍变电所倒闸操作票的范本，并详细解释其中的要求和步骤。
操作票的目的和重要性操作票是变电所进行倒闸操作前必须填写的记录表格，它的目的是确保操作过程规范、安全、可控。
操作票记录了操作人员的信息、操作时间、操作地点、操作步骤等重要信息，为变电所的运维与管理提供了依据和参考。
操作票的内容和要求操作票通常包括以下内容和要求：1. 操作人员信息•操作人员姓名•操作人员工号•操作人员联系方式2. 倒闸操作信息•操作票编号•操作时间•操作地点•倒闸设备名称和编号•倒闸操作类型（合闸/分闸）3. 操作步骤根据变电所的具体情况，填写相应的操作步骤，包括但不限于以下内容： 1. 确定倒闸前的防护措施是否已经完善，如安装接地线、锁具等； 2. 关闭与倒闸操作相关的控制回路，并设立标识； 3. 确认倒闸位置，打开防误开关，释放机械锁； 4. 进行倒闸操作，记录操作过程中的相关参数变化和操作时间； 5. 完成倒闸操作后，进行相关的检查，确认操作是否成功。
4. 注意事项提醒操作人员注意以下事项： - 操作前应仔细阅读操作票，并与实际情况核对；- 操作期间，要保持通讯畅通，与其他操作人员保持密切联系； - 操作过程中，应做好安全防护，佩戴必要的防护装备；操作票范本操作票编号：____________操作人员信息：姓名：____________工号：____________联系方式：____________倒闸操作信息：操作时间：____________操作地点：____________倒闸设备名称和编号：____________倒闸操作类型：____________（合闸/分闸）操作步骤：1. ____________2. ____________3. ____________4. ____________5. ____________...注意事项：1. ____________2. ____________3. ____________...操作人员签名：____________总结操作票是保障变电所安全运行的重要记录表格。

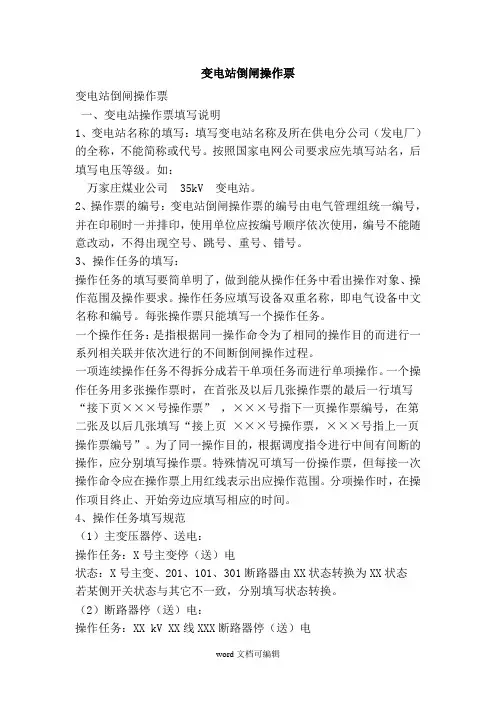

变电站倒闸操作票变电站倒闸操作票一、变电站操作票填写说明1、变电站名称的填写：填写变电站名称及所在供电分公司（发电厂）的全称，不能简称或代号。
按照国家电网公司要求应先填写站名，后填写电压等级。
如：万家庄煤业公司 35kV 变电站。
2、操作票的编号：变电站倒闸操作票的编号由电气管理组统一编号，并在印刷时一并排印，使用单位应按编号顺序依次使用，编号不能随意改动，不得出现空号、跳号、重号、错号。
3、操作任务的填写：操作任务的填写要简单明了，做到能从操作任务中看出操作对象、操作范围及操作要求。
操作任务应填写设备双重名称，即电气设备中文名称和编号。
每张操作票只能填写一个操作任务。
一个操作任务：是指根据同一操作命令为了相同的操作目的而进行一系列相关联并依次进行的不间断倒闸操作过程。
一项连续操作任务不得拆分成若干单项任务而进行单项操作。
一个操作任务用多张操作票时，在首张及以后几张操作票的最后一行填写“接下页×××号操作票”，×××号指下一页操作票编号，在第二张及以后几张填写“接上页×××号操作票，×××号指上一页操作票编号”。
为了同一操作目的，根据调度指令进行中间有间断的操作，应分别填写操作票。
特殊情况可填写一份操作票，但每接一次操作命令应在操作票上用红线表示出应操作范围。
分项操作时，在操作项目终止、开始旁边应填写相应的时间。
4、操作任务填写规范（1）主变压器停、送电：操作任务：X号主变停（送）电状态：X号主变、201、101、301断路器由XX状态转换为XX状态若某侧开关状态与其它不一致，分别填写状态转换。
（2）断路器停（送）电：操作任务：XX kV XX线XXX断路器停（送）电状态：断路器由XX状态转换为XX状态（3）线路停（送）电操作任务：XXXkV XX线XXX断路器停（送）电状态：线路由XX状态转换为XX状态（4）断路器及线路同时转检修操作任务：XX kV XX 线XXX断路器停电状态：断路器、线路由运行状态转换为检修状态（5）断路器、线路由检修状态分别转换为冷备用状态操作任务：①XXXkV XX线路由检修状态转换为冷备用状态②XXXkV XXX断路器由检修状态转换为冷备用状态注：若恢复送电时断路器、线路分别拆除安全措施，由检修状态转冷备用状态，再待命令由冷备用状态转运行状态则应分别填写操作票，送电时的操作任务按断路器送电的任务填写。
运行部电气标准倒闸操作票汇编(300MW机组)目录第一篇6KV系统电气倒闸操作票 (16)1)#1机厂用电由#1高厂变带倒至#1启备变带 (16)2)#1机厂用电由#1启备变带倒为#1高厂变带运行 (19)3)6KV工作1段母线PT恢复备用送电 (21)4)6KV工作1段母线PT停电解备 (22)5)6KV工作1段母线恢复备用送电，由#1启备变带 (23)6)6KV工作1段母线停电解备 (25)7)6KV工作2段母线PT恢复备用送电 (27)8)6KV工作2段母线PT停电解备 (28)9)6KV工作2段母线恢复备用送电，由#1启备变带 (29)10)6KV工作2段母线停电解备 (32)11)#2机厂用电由#1启备变带倒为#2高厂变带运行 (34)12)#2机厂用电由#2高厂变带倒至#1启备变带运行 (36)13)6KV工作3段母线PT恢复备用送电 (38)14)6KV工作3段母线PT停电解备 (39)15)6KV工作3段母线恢复备用送电，由#1启备变带 (40)16)6KV工作3段母线停电解备 (42)17)6KV工作4段母线PT恢复备用送电 (45)18)6KV工作4段母线PT停电解备 (46)19)6KV工作4段母线恢复备用送电，由#1启备变带 (47)20)6KV工作4段母线停电解备 (49)21)#3机厂用电由#2启备变带倒为#3高厂变带运行 (51)22)#3机厂用电由#3高厂变带倒至#2启备变带运行 (53)23)6KV工作5段母线PT恢复备用送电 (56)24)6KV工作5段母线PT停电解备 (57)25)6KV工作5段母线恢复备用送电，由#2启备变带 (58)26)6KV工作5段母线停电解备 (60)27)6KV工作6段母线PT恢复备用送电 (62)28)6KV工作6段母线PT停电解备 (63)29)6KV工作6段母线恢复备用送电，由#2启备变带 (64)30)6KV工作6段母线停电解备 (66)31)#4机厂用电由#2启备变带倒为#4高厂变带运行 (69)32)#4机厂用电由#4高厂变带倒至#2启备变带运行 (71)33)6KV工作7段母线PT恢复备用送电 (73)34)6KV工作7段母线PT停电解备 (74)35)6KV工作7段母线恢复备用送电，由#2启备变带 (75)36)6KV工作7段母线停电解备 (77)37)6KV工作8段母线PT恢复备用送电 (79)38)6KV工作8段母线PT停电解备 (80)39)6KV工作8段母线恢复备用送电，由#2启备变带 (82)40)6KV工作8段母线停电解备 (84)第二篇380V系统倒闸操作票 (86)41) #1机380V保安A段母线恢复备用送电 (86)43) #1机380V保安B段母线恢复备用送电 (91)44) #1机380V保安B段母线停电解备 (95)45) #1机380V工作A段母线停电解备 (97)46) #1机380V工作D段母线停电解备 (99)#1机380工作A段由1A工作变带倒为1B工作变带，1A工作变停电解备 (101)47) #1机380工作B段母线停电解备 (103)#1机380工作B段由1B工作变带倒为1A工作变带，1B工作变停电解备 (106)48) #1机380工作C段母线停电解备 (109)#1机380工作C段由1C工作变带倒为1D工作变带，1C工作变停电解备 (112)#1机380工作D段由1D工作变带倒为1C工作变带，1D工作变停电解备 (114)49)＃1机1A工作变恢复备用送电，带＃1机380V工作A段母线运行 (116)50)＃1机380V工作B段母线恢复备用送电运行 (119)51)＃1机380V工作C段母线恢复备用送电运行 (124)52)＃1机380V工作D段母线恢复备用送电运行 (128)53)＃1机380V照明段由#1照明变带倒为＃1检修变带，＃1照明变停电解备 (132)54)＃1照明变恢复备用送电，带＃1机380V照明段运行 (134)55) #2机380V保安A段母线恢复备用送电 (138)56) #2机380V保安A段母线停电解备 (141)57) #2机380V保安B段母线恢复备用送电 (143)58) #2机380V保安B段母线停电解备 (146)59) #2机380V工作A段母线停电解备 (148)60) #2机380V工作D段母线停电解备 (151)61) #2机380工作A段由2A工作变带倒为2B工作变带，2A工作变停电解备 (153)63) #2机380工作B段由2B工作变带倒为2A工作变带，2B工作变停电解备 (158)64) #2机380工作C段母线停电解备 (160)65) #2机380工作C段由2C工作变带倒为2D工作变带，2C工作变停电解备 (164)66) #2机380工作D段由2D工作变带倒为2C工作变带，2D工作变停电解备 (166)67)＃2机2A工作变恢复备用送电，带＃2机380V工作A段母线运行 (168)68)＃2机2B工作变恢复备用送电，带＃2机380V工作B段母线运行 (171)69)＃2机2C工作变恢复备用送电，带＃2机380V工作C段母线运行 (174)70)＃2机2D工作变恢复备用送电，带＃2机380V工作D段母线运行 (178)71)＃2机380V工作A段母线恢复备用送电运行 (181)72)＃2机380V工作B段母线恢复备用送电运行 (185)73)＃2机380V工作C段母线恢复备用送电运行 (189)74)＃2机380V工作D段母线恢复备用送电运行 (194)75)＃2机380V照明段由#2照明变带倒为＃1检修变带，＃2照明变停电解备 (198)76)＃2照明变恢复备用送电，带＃2机380V照明段运行 (200)77) #3机380V保安A段母线恢复备用送电 (203)78) #3机380V保安A段母线停电解备 (207)79) #3机380V保安B段母线恢复备用送电 (209)80) #3机380V保安B段母线停电解备 (212)81) #3机380V工作A段母线停电解备 (214)82) #3机380V工作D段母线停电解备 (216)83) #3机380工作A段由3A工作变带倒为3B工作变带，3A工作变停电解备 (218)85) #3机380工作B段由3B工作变带倒为3A工作变带，3B工作变停电解备 (224)86) #3机380工作C段母线停电解备 (226)87) #3机380工作C段由3C工作变带倒为3D工作变带，3C工作变停电解备 (229)88) #3机380工作D段由3D工作变带倒为3C工作变带，3D工作变停电解备 (231)89)＃3机3A工作变恢复备用送电，带＃3机380V工作A段母线运行 (233)90)＃3机3B工作变恢复备用送电，带＃3机380V工作B段母线运行 (237)91)＃3机3C工作变恢复备用送电，带＃3机380V工作C段母线运行 (240)92)＃3机3D工作变恢复备用送电，带＃3机380V工作D段母线运行 (243)93)＃3机380V工作A段母线恢复备用送电运行 (246)94)＃3机380V工作B段母线恢复备用送电运行 (250)95)＃3机380V工作C段母线恢复备用送电运行 (254)96)＃3机380V工作D段母线恢复备用送电运行 (258)97)＃3机380V照明段由#3照明变带倒为＃2检修变带，＃3照明变停电解备 (262)98)＃3照明变恢复备用送电，带＃3机380V照明段运行 (264)99) #4机380V保安A段母线恢复备用送电 (267)100)#4机380V保安A段母线停电解备 (270)101)#4机380V保安B段母线恢复备用送电 (272)102)#4机380V保安B段母线停电解备 (276)103)#4机380V工作A段母线停电解备 (278)104)#4机380V工作D段母线停电解备 (280)105)#4机380工作A段由4A工作变带倒为4B工作变带，4A工作变停电解备 (282)107)#4机380工作B段由4B工作变带倒为4A工作变带，4B工作变停电解备 (287)108)#4机380工作C段母线停电解备 (290)109)#4机380工作C段由4C工作变带倒为4D工作变带，4C工作变停电解备 (293)110)#4机380工作D段由4D工作变带倒为4C工作变带，4D工作变停电解备 (295)111)＃4机4A工作变恢复备用送电，带＃4机380V工作A段母线运行 (297)112)＃4机4B工作变恢复备用送电，带＃4机380V工作B段母线运行 (300)113)＃4机4C工作变恢复备用送电，带＃4机380V工作C段母线运行 (304)114)＃4机4D工作变恢复备用送电，带＃4机380V工作D段母线运行 (307)115)＃4机380V工作A段母线恢复备用送电运行 (310)116)＃4机380V工作B段母线恢复备用送电运行 (314)117)＃4机380V工作C段母线恢复备用送电运行 (319)118)＃4机380V工作D段母线恢复备用送电运行 (323)119)＃4机380V照明段由#4照明变带倒为＃2检修变带，＃4照明变停电解备 (327)120)＃4照明变恢复备用送电，带＃4机380V照明段运行 (329)第三篇发变组倒闸操作票 (333)121)#1发变组解除备用 (333)122)#1发变组解列 (339)123)#1发电机自励自动升压,自动准同期并列于220KV#1母线 (342)124)＃1发变组恢复备用 (347)125)＃1发电机用50Hz手励升压，自动准同期并列于220KV＃1母线 (354)126)#1发电机50HZ手励方式运行，#1发变组解列 (358)127)#2发变组解除备用 (361)128)#2发变组解列 (368)129)#2发电机自励自动升压,自动准同期并列于220KV#1母线 (371)130)＃2发变组恢复备用 (375)131)＃2发电机用50Hz手励升压，自动准同期并列于220KV＃1母线 (383)132)#2发电机50HZ手励方式运行，#2发变组解列 (387)133)#3发变组解除备用 (390)134)#3发变组解列 (395)135)#3发电机自励自动方式升压,自动准同期并列于220KV#3母线 (398)136)＃3发变组恢复备用 (401)137)#4发变组解除备用 (407)138)#4发变组解列 (412)139)#4发电机自励自动升压,自动准同期并列于220KV#3母线.. 错误！未定义书签。
二十五种倒闸操作票一、填写操操作作票的要求一、停电的操作要求1，先停低压，后停高压；先停负荷后停电源;先拉断路器，后拉隔离开关（或刀开关）.2，先拉负荷侧隔隔离开关，后拉电源侧隔离开关.3，拉合隔离开关或刀开关之前应查与其串联的断路器确处断开位置。
4, 先停出线开关后停主进开关.5，每操作一项应查确已处在断开位置.6, 33、44、55、39、49、59不操作。
7, 变压器解列之前查变压器的负荷分配情况，查运行的变压器有无过负荷。
8，非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必需先停后送.调度用户：两路10KV电源可以合环,合环之前先解除过流保护跳闸压板，合环后恢复保护压板，并查合环电流。
9, 全站停电应用21、22。
10,检修时：停电，验电，挂标示牌。
11，备用分热备用和冷备用：冷备用断路器、隔离开关（刀开关)都处于断开位置;热备用断路器处于断开位置，隔离开关（刀开关)处于合闸位置。
二、送电操作要求1，先送电源，后送负荷;先送高压，后送低压；先合主进,后合出线;先合隔离开关，后合断路器.2，操作完后,查确已处在合上位置。
3,合隔离开关（刀开关)之前，应查断路器确处在断开位置。
4，先合电源侧隔离开关，后合负荷侧隔离开关。
5，电源必须PT二次电压应正常。
6，变压器送电后,必须听声音正常，充电三分钟。
7,变压器并列运行应满足并列运行条件，且分接开关在同一档位。
8，设备检修后再投入运行前，应先拆除临时接地线和标示牌。
9,当合401-2,402—2后应查变压器二次电压且正常。
10，操作前应先填写操作票，并在模拟板上模拟操作，无误后方可实际操作;操作时应两人，穿绝缘靴，戴绝缘手套，执行复诵制，应有预令和动令。
二，填写操作票一、全站停电操作1、全站停电操作现运行方式为：第一电源供电，1T运行带全负荷；第二电源及2T备用。
1,拉低压电容器开关，查确已断开；2,拉低压各出线开关，查确已断开；3，拉445，查确已断开；4，拉445-5,查确已断开；5,拉445—4，查确已断开；7,拉401-4，查确已断开；8，拉401—2，查确已断开；9，拉211,查确已断开；10，拉211—2，查确已断开；11，拉211-4，查确已断开；12，拉201，查确已断开；13，拉201-4,查确已断开；14，拉201-9,查确已断开；15,拉201—2，查确已断开；16，拉202—9，查确已断开;17,拉202-2,查确已断开；18,拉21，查确已断开；19,拉22，查确已断开；20,全面检查操作质量.2、全站停电操作现运行方式为：第一电源供电，2T运行带全负荷;第二电源及1T备用。
变电站倒闸操作票范本一、什么是变电站倒闸操作票？在电力系统中，变电站倒闸操作票是指进行变电站倒闸操作所需要填写的一种规范化文档。
通过填写操作票，可以确保倒闸操作的安全和正确性，减少操作失误和事故的发生。
变电站倒闸操作票范本是指倒闸操作票的规范化模板，在实际操作中可以根据范本进行填写和使用。
二、变电站倒闸操作票范本的内容和格式变电站倒闸操作票范本一般包括以下内容：1. 倒闸操作票的基本信息为了对倒闸操作进行追溯和记录，倒闸操作票需要填写一些基本信息，例如：•编号：每张倒闸操作票应有唯一的编号，使用者可自行选择编号规则。
•填写日期：填写倒闸操作票的日期。
•变电站名称：填写进行倒闸操作的变电站的名称。
•作业地点：填写具体的倒闸操作地点。
•倒闸设备名称和位置：填写进行倒闸操作的设备的名称和具体位置。
2. 倒闸操作的时间和具体步骤在倒闸操作票中，需要详细记录倒闸操作的时间和具体步骤，包括：•倒闸操作开始时间。
•倒闸操作结束时间。
•倒闸操作的具体步骤，例如关闭刀闸、打开负荷开关等，并按照先后顺序进行编号。
3. 安全措施和注意事项倒闸操作涉及到高压电力设备，为了确保操作人员的安全，必须遵守一些安全措施和注意事项。
在倒闸操作票中，需要列出这些措施和注意事项，例如：•操作人员需要佩戴安全帽、绝缘手套、绝缘靴等个人防护装备。
•操作人员需要确保操作环境通风良好，无明火和易燃物品。
•操作前需要检查设备是否正常工作，无异常情况。
4. 签字确认和备案为了确保倒闸操作的可追溯性和责任的明晰，倒闸操作票需要进行签字确认和备案。
具体包括：•操作人员的签字确认。
•监护人员的签字确认。
•监管部门的签字确认。
•对填写倒闸操作票的人员和日期进行备案。
三、如何填写变电站倒闸操作票？填写变电站倒闸操作票是一项重要的工作，需要按照一定的步骤和规范进行。
以下是填写变电站倒闸操作票的一般步骤：1. 准备工作在填写变电站倒闸操作票之前，需要进行以下准备工作：•确定倒闸操作的设备和位置。
