预应力混凝土管桩不应使用的情况

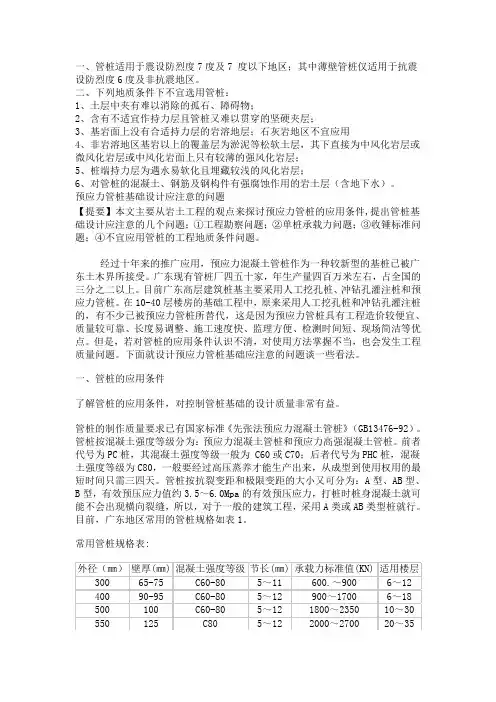

一、管桩适用于震设防烈度7度及7 度以下地区；其中薄壁管桩仅适用于抗震设防烈度6度及非抗震地区。

二、下列地质条件下不宜选用管桩：1、土层中夹有难以消除的孤石、障碍物；2、含有不适宜作持力层且管桩又难以贯穿的坚硬夹层；3、基岩面上没有合适持力层的岩溶地层；石灰岩地区不宜应用4、非岩溶地区基岩以上的覆盖层为淤泥等松软土层，其下直接为中风化岩层或微风化岩层或中风化岩面上只有较薄的强风化岩层；5、桩端持力层为遇水易软化且埋藏较浅的风化岩层；6、对管桩的混凝土、钢筋及钢构件有强腐蚀作用的岩土层（含地下水）。

预应力管桩基础设计应注意的问题【提要】本文主要从岩土工程的观点来探讨预应力管桩的应用条件,提出管桩基础设计应注意的几个问题；①工程勘察问题；②单桩承载力问题；③收锤标准问题；④不宜应用管桩的工程地质条件问题。

经过十年来的推广应用，预应力混凝土管桩作为一种较新型的基桩已被广东土木界所接受。

广东现有管桩厂四五十家，年生产量四百万米左右，占全国的三分之二以上。

目前广东高层建筑桩基主要采用人工挖孔桩、冲钻孔灌注桩和预应力管桩。

在10-40层楼房的基础工程中，原来采用人工挖孔桩和冲钻孔灌注桩的，有不少已被预应力管桩所替代，这是因为预应力管桩具有工程造价较便宜、质量较可靠、长度易调整、施工速度快、监理方便、检测时间短、现场简洁等优点。

但是，若对管桩的应用条件认识不清，对使用方法掌握不当，也会发生工程质量问题。

下面就设计预应力管桩基础应注意的问题谈一些看法。

一、管桩的应用条件了解管桩的应用条件，对控制管桩基础的设计质量非常有益。

管桩的制作质量要求已有国家标准《先张法预应力混凝土管桩》（GB13476-92）。

管桩按混凝土强度等级分为：预应力混凝土管桩和预应力高强混凝土管桩。

前者代号为PC桩，其混凝土强度等级一般为 C60或C70；后者代号为PHC桩，混凝土强度等级为C80，一般要经过高压蒸养才能生产出来，从成型到使用权用的最短时间只需三四天。

预应力混凝土管桩 GB13476-19921 主题内容与适用范围本标准规定了先张法预应力混凝土管桩(以下简称管桩)的产品分类、技术要求、试验方法、检验规则和标志、产品合格证、贮存、运输等。

本标准适用于工业与民用建筑、铁路、公路、港口、水利等工程使用的离心成型先张法预应力混凝土管桩。

3 1 产品品种管桩按混凝土强度等级分为预应力混凝土管桩(代号PC)和高强预应力混凝土管桩(代号P HC)。

3 2 产品规格、类型管桩按外径分为300，350，400，450，500，550，600，800和1000mm等规格，按抗裂弯矩的大小分为A型、AB型和B型。

3 3 产品等级管桩按外观质量及尺寸偏差分为优等品、一等品和合格品。

3 4 结构尺寸34 1 管桩的结构形状和基本尺寸应符合图1和表1的规定。

表1 管桩基本尺寸________________________________________________________________________________ 外径D 最小壁厚tmin，mm 类型长度L，mmm PC PHC 7 8 9 10 11 12 13 14 15A ○○○○○300 60 60 A B ○○○○○B ○○○○○A ○○○○○350 65 60 A B ○○○○○B ○○○○○A ○○○○○○400 75 65 A B ○○○○○○B ○○○○○○A ○○○○○○450 80 70 A B ○○○○○○B ○○○○○○A ○○○○○○500 90 80 A B ○○○○○○B ○○○○○○A ○○○○○○550 90 85 A B ○○○○○○B ○○○○○○A ○○○○○○○○○600 100 90 A B ○○○○○○○○○B ○○○○○○○○○A ○○○○○○○○○800 120 110 A B ○○○○○○○○○B ○○○○○○○○○A ○○○○○○○○○1000 140 130 A B ○○○○○○○○○B ○○○○○○○○○_____________________________________________________________________________ 注：根据供需双方协议也可生产长度小于7m的管桩。

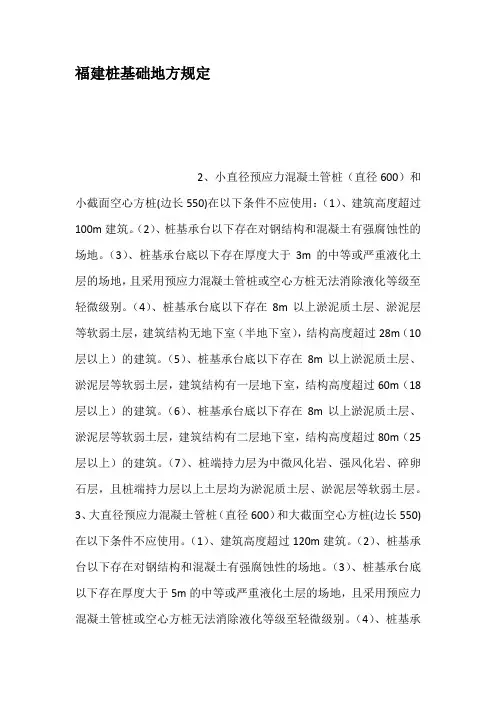

福建桩基础地方规定2、小直径预应力混凝土管桩（直径600）和小截面空心方桩(边长550)在以下条件不应使用：（1）、建筑高度超过100m建筑。

（2）、桩基承台以下存在对钢结构和混凝土有强腐蚀性的场地。

（3）、桩基承台底以下存在厚度大于3m的中等或严重液化土层的场地，且采用预应力混凝土管桩或空心方桩无法消除液化等级至轻微级别。

（4）、桩基承台底以下存在8m以上淤泥质土层、淤泥层等软弱土层，建筑结构无地下室（半地下室），结构高度超过28m（10层以上）的建筑。

（5）、桩基承台底以下存在8m以上淤泥质土层、淤泥层等软弱土层，建筑结构有一层地下室，结构高度超过60m（18层以上）的建筑。

（6）、桩基承台底以下存在8m以上淤泥质土层、淤泥层等软弱土层，建筑结构有二层地下室，结构高度超过80m（25层以上）的建筑。

（7）、桩端持力层为中微风化岩、强风化岩、碎卵石层，且桩端持力层以上土层均为淤泥质土层、淤泥层等软弱土层。

3、大直径预应力混凝土管桩（直径600）和大截面空心方桩(边长550)在以下条件不应使用。

（1）、建筑高度超过120m建筑。

（2）、桩基承台以下存在对钢结构和混凝土有强腐蚀性的场地。

（3）、桩基承台底以下存在厚度大于5m的中等或严重液化土层的场地，且采用预应力混凝土管桩或空心方桩无法消除液化等级至轻微级别。

（4）、桩基承台底以下存在12m以上淤泥质土层、淤泥层等软弱土层，建筑结构无地下室（半地下室），结构高度超过28m（10层以上）的建筑。

（5）、桩基承台底以下存在12m以上淤泥质土层、淤泥层等软弱土层，建筑结构有一层地下室，结构高度超过60m（18层以上）的建筑。

（6）、桩基承台底以下存在12m以上淤泥质土层、淤泥层等软弱土层，建筑结构有二层地下室，结构高度超过80m（25层以上）的建筑。

（7）、桩端持力层为中微风化岩、强风化岩、碎卵石层，且桩端持力层以上土层均为淤泥质土层、淤泥层等软弱土层。

混凝土管桩的质量问题及其改进措施梅祥（嘉兴欣创混凝土制品有限公司，314111）摘要：具体分析了先张法预应力混凝土管桩生产过程中的各类质量问题以及所产生的危害，同时提出了相应的改进措施；并就混凝土管桩的质量缺陷可能对管桩施工带来的影响进行了剖析和研究。

关键词：混凝土管桩、质量问题、改进措施0.前言先张法预应力混凝土管桩的质量缺陷种类很多，如：合缝跑浆、端板倾斜、桩套凹陷和跑浆、局部磕损、桩身裂缝、内壁混凝土塌落和软浆、空洞和蜂窝等等，造成这些质量缺陷的原因很多，有原材料方面的问题，也有生产工艺、机械设备故障、工人操作不当等方面的问题。

笔者通过实践，对管桩生产过程中经常发生的各类质量问题进行了研究，仔细分析了这些质量问题产生的危害，提出相应的改进措施，对减少和避免管桩的质量缺陷，提高产品质量，同时对降低桩基施工过程中管桩的破损，减少管桩企业的经济损失，有着十分重要的意义。

1.原材料质量1.1 容易发生的质量问题：⑴水泥偏细，砂、石含泥量超标。

⑵端板偏薄，丝牙不好。

1.2 产生的危害：⑴混凝土强度降低，管桩“软浆”。

⑵张拉后，端板不平整，端板倾斜或局部凹陷。

1.3 改进措施：按规定的质量要求检验，不合格的原材料不许使用。

2.钢筋骨架加工2.1 容易发生的质量问题：⑴钢棒下料长度长短不一。

⑵镦头时电流过大，影响镦头强度。

⑶钢筋骨架成型时，散笼情况经常发生。

⑷对相同直径，中心距D值不同的钢筋骨架成型时，不更换铜盘。

P2.2 产生的危害：⑴装头时，镦头易露出端板，张拉后应力不均匀，管桩易出现裂纹。

⑵张拉时，镦头易拉坏。

⑶散笼不绑好，易造成露筋，桩身抗弯性能下降。

值不同，不更换铜盘，易造成管桩内壁露筋。

⑷ DP2.3 改进措施：⑴下料工加强自检，巡检员抽查，按规定要求下料。

⑵新操作工进行镦头时，一定要调整好电流大小，并且镦头强度要经试验室检验合格后，才能正式开始镦头。

⑶滚焊工应查找散笼原因，是设备故障应及时维修，合模工应在布料前将散笼绑好。

预应力管桩质量通病的防治方法预应力混凝土管桩以其单桩承载力高、施工方便等在工程中得到了广泛的应用。

那么关于预应力管桩的质量通病你又有多少方法防治呢？预应力管桩七大质量通病及防治1、桩体倾斜⑴产生原因1）施打前未按要求双向校核垂直度。

2）遇有地下障碍物。

3）场地不平整，桩机底盘不稳固水平。

⑵防治措施1）施打前，应按要求在桩机的正方和垂直的管桩侧面双向架设经纬仪或线坠，垂直度满足要求（小于0.5％L）后方可起锤，打入约1m左右再用仪器校核一次桩的中心位置和垂直度，确认无误后方可正常施打。

2）地下障碍物如果较浅，可以先将桩拔出，清除障碍物后，将坑填实填平，重新放点打桩；如果障碍物较深，无法处理，可会同监理、设计院等单位商议解决办法，更改桩位。

2、焊缝不饱满，接桩处开裂⑴产生原因未按规定进行焊接作业，未分层焊接。

⑵防治措施1）接桩前，对连接部位上的杂质、油污、水份等必须清理干净，保证连接部件清洁。

2）接桩时，两节桩应在同一轴线上，焊接预埋件应平整，焊接层数不得少于2层，焊接时必须将内层焊渣清理干净后再焊外一层，坡口槽的电焊必须满焊，电焊厚度宜高出坡口1mm。

3、贯入度剧变⑴产生原因1）地质情况不明，地下存在有空洞、溶洞、夹层等。

2）地下持力岩层起伏大。

3）桩身破碎断裂。

⑵防治措施1）在施打过程中，出现贯入度突然变大的情况，应立即停止施工，可采取超前钻等方法，先探明桩位处的地质情况，将空洞、溶洞等先用中砂或粘土等填塞密实后再重新打桩，或改用其他形式的基础处理方法。

2）在即将收锤时，遇到贯入度突然加大的情况，一般均因地下持力岩层起伏大导致桩身折断或桩身自身破碎造成的。

这种情况下，采用从桩身内孔吊灯和吊重物检查桩身的完整看是由何种原因造成。

①如是因地质起伏大造成的，则需采用特殊桩尖，采用嵌岩力强的桩尖进行施工。

②如是桩身自身破碎造成的，则需对进场的管桩质量进行检查，采购质量合格的管桩；管桩桩身强度必须达到100％时方可使用；同时，在施打过程中，要控制好总锤击数，PHC桩总锤击数不宜超过2500，最后1m锤击数不宜超过300。

预应力管桩基础设计应注意的问题【提要】本文主要从岩土工程的观点来探讨预应力管桩的应用条件,提出管桩基础设计应注意的几个问题；①工程勘察问题；②单桩承载力问题；③收锤标准问题；④不宜应用管桩的工程地质条件问题。

经过十年来的推广应用，预应力混凝土管桩作为一种较新型的基桩已被广东土木界所接受。

广东现有管桩厂四五十家，年生产量四百万米左右，占全国的三分之二以上。

目前广东高层建筑桩基主要采用人工挖孔桩、冲钻孔灌注桩和预应力管桩。

在10-40层楼房的基础工程中，原来采用人工挖孔桩和冲钻孔灌注桩的，有不少已被预应力管桩所替代，这是因为预应力管桩具有工程造价较便宜、质量较可靠、长度易调整、施工速度快、监理方便、检测时间短、现场简洁等优点。

但是，若对管桩的应用条件认识不清，对使用方法掌握不当，也会发生工程质量问题。

下面就设计预应力管桩基础应注意的问题谈一些看法。

一、管桩的应用条件了解管桩的应用条件，对控制管桩基础的设计质量非常有益。

管桩的制作质量要求已有国家标准《先张法预应力混凝土管桩》（GB13476-92）。

管桩按混凝土强度等级分为：预应力混凝土管桩和预应力高强混凝土管桩。

前者代号为PC桩，其混凝土强度等级一般为C60或C70；后者代号为PHC桩，混凝土强度等级为C80，一般要经过高压蒸养才能生产出来，从成型到使用权用的最短时间只需三四天。

管桩按抗裂变距和极限变距的大小又可分为：A型、AB型、B型，有效预压应力值约3.5～6.0Mpa的有效预压应力，打桩时桩身混凝土就可能不会出现横向裂缝，所以，对于一般的建筑工程，采用A类或AB类型桩就行。

目前，广东地区常用的管桩规格如表1。

常用管桩规格表:外径（㎜）壁厚(㎜)混凝土强度等级节长(㎜)承载力标准值(KN)适用楼层30065-75C60-805～11600.～9006～12 40090-95C60-805～12900～17006～18 500100C60-805～121800～235010～30 550125C805～122000～270020～35 600105-130C806～131800～250010～30管桩的施工方法即沉桩方式有六七种之多。

1引言预应力混凝土管桩是一种预制混凝土桩,采用先张法施加预应力,达到规定强度后释放预应力筋,再经蒸压养护成型。

预应力管桩作为一种常见的桩型,具有强度高,承压性能好,施工速度快等特点,适用于一般黏土、填土、泥沙、粉质土及非自重湿陷性黄土等土体的施工作业[1]。

预应力管桩具有应用范围广、桩身强度高、单桩承载力高、生产简便、施工工艺简单、造价低、挤土效应小、运输吊装方便、无污染源产生等优点。

特别是随着我国工业化水平的提高,管桩得到了广泛的运用,为我国节约了大量的建设成本。

在项目建设中,预应力管桩会碰到孤石、断桩、桩身切断(见图1)和桩心偏位、桩身上浮、桩身开裂(见图2)等质量问题。

这些问题应结合勘察报告及工程经验后,综合权衡后采取最优处理措施,保证管桩符合设计要求的前提下,节约建设成本。

图1桩基施工问题1实例分析预应力管桩（PHC）施工中常见问题及处理措施The Analysis of Common Problems and Treatment Measures in PHC ConstructionAccording to Actual Cases曾桂军（垒智设计集团有限公司，福建泉州362000）ZENG Gui-jun(LEIZHI Design Group,Quanzhou362000,China)【摘要】由于预应力管桩造价低，施工速度快，在工业、房屋建筑、高速铁路、高速公路和民用设施工程中得到广泛运用。

基础工程是隐蔽工程，同时基础工程施工是项目施工的最重要的部分之一。

论文介绍了实际项目桩基施工工程中出现的各种状况，以勘察报告和桩基施工单位的施工日记作为依据，分析导致桩基出现问题的主要因素，结合项目建设代表和设计代表最终提出解决方案。

【Abstract】Prestressed pipe pile(PHC)is widely used in industry,housing construction,high-speed railway,expressway and civil facilities engineering because of its low cost,fast construction speed,saving construction period,speeding up project construction and other advantages In this paper,based on the various situations in the pile foundation construction of the actual project,the survey report and the construction diary of the pile foundation construction unit,the author analyzes the main factors leading to the problems of pile foundation,and finally puts forwarda solution combining with the project construction representative and the design representative.【关键词】预应力管桩（PHC）；施工；措施【Keywords】prestressed pipe pile(PHC);construction;problems;measures【中图分类号】TU753.3【文献标志码】A【文章编号】1007-9467（2024）01-0205-03【DOI】10.13616/ki.gcjsysj.2024.01.062【作者简介】曾桂军（1989~），男，福建龙岩人，工程师，从事岩土勘察设计与研究。
