预应力混凝土管桩填芯方案

预应力混凝土管桩灌芯混凝土托板施工工法预应力混凝土管桩灌芯混凝土托板施工工法一、前言预应力混凝土管桩灌芯混凝土托板施工工法是一种在建筑工程中常用的桩基施工工法。

它通过预应力混凝土管桩的加固和混凝土托板的灌注，能够提高桩基的承载能力和工效。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例，以便读者全面了解和掌握该工法。

二、工法特点预应力混凝土管桩灌芯混凝土托板施工工法的主要特点如下：1. 提高桩基承载能力：通过预应力混凝土的加固，能够增加桩基的抗拉和抗弯承载能力。

2. 缩短施工周期：灌芯混凝土托板是整体浇筑，节省了交联灌浆的时间，能够加快施工进度。

3. 提高施工效率：采用模板支撑系统和预应力张拉技术，能够提高工作效率。

4. 提高施工质量：通过预应力张拉技术的控制，能够确保混凝土的质量和强度。

三、适应范围预应力混凝土管桩灌芯混凝土托板施工工法适用于软土地区，特别是在需要提高土层承载力的情况下，可广泛应用于各类建筑、交通等工程。

四、工艺原理预应力混凝土管桩灌芯混凝土托板施工工法的施工工艺原理体现在以下几个方面：1. 施工工法与实际工程之间的联系：根据具体工程情况，选择合适的管桩直径和长度，并确定预应力张拉的筋束和张拉力。

2. 采取的技术措施：包括选择适当的模板支撑系统、预应力张拉技术以及混凝土浇筑工艺，确保施工工法的可行性和稳定性。

3. 理论依据和实际应用：该工法基于预应力混凝土的力学性能和灌注混凝土的特点，结合实际工程应用而形成。

五、施工工艺预应力混凝土管桩灌芯混凝土托板的施工工艺包括以下几个施工阶段的详细描述：1. 管桩安装：钻孔、挖掘、预应力筋束布置、管桩安装和固定。

2. 模板支撑系统搭设：搭建适当的模板支撑系统，以支持混凝土灌注过程。

3. 钢筋绑扎：按照设计要求进行钢筋绑扎，确保桩身的强度和稳定性。

4. 预应力张拉：根据设计要求进行预应力张拉，调整桩身的受力状态。

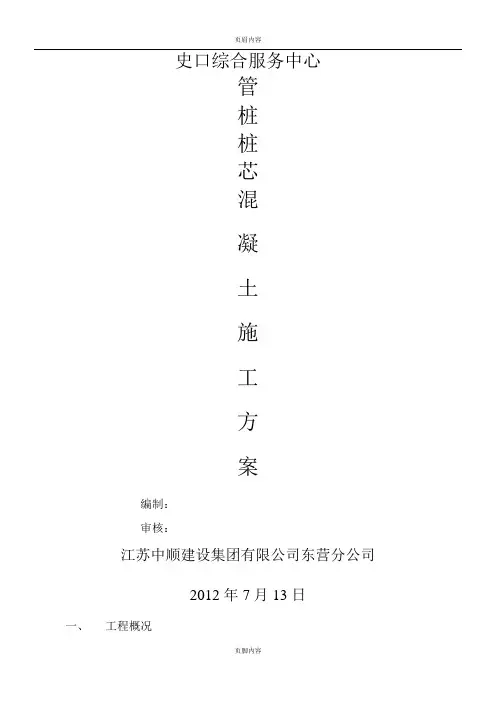

史口综合服务中心管桩桩芯混凝土施工方案编制：审核：江苏中顺建设集团有限公司东营分公司2012年7月13日一、工程概况史口综合服务中心工程预应力管桩施工总根数227根，均为Φ500管桩。

预应力管桩桩芯为加膨胀剂C30混凝土。

二、施工顺序管桩桩芯混凝土施工顺序采取承台垫层、砖胎膜完成后即施工的原则。

按后浇带划分后，按照节点工期控制除电梯井、集水坑位置外所有管桩，然后再施工电梯井、集水坑位置。

三、施工步骤1、管桩桩芯混凝土施工在土方承台土方开挖完毕、承台垫层浇筑、砖胎膜粉刷后进行。

在承台土方、垫层和砖胎膜施工的同时进行桩芯钢筋和吊模的制作工作。

2、制作4-5mm钢板托盘，植入Φ18钢筋6根均匀分布于钢板托盘，管桩箍筋为Φ8@100。

3、管桩内残留物的清理。

在放进钢筋笼之前，利用洛阳铲和铁瓢人工把管桩内积土和残留垫层混凝土、砖胎膜水泥砂浆和其它残留物清理干净。

4、安放钢筋笼。

按照管桩管径和是否是抗拔桩安放不同的钢筋笼，钢筋笼必须认真放稳挂牢固。

5、桩芯混凝土浇筑。

钢筋笼安装验收合格后即可进行加膨胀剂C30混凝土。

6、桩芯混凝土养护。

混凝土浇筑后，必须浇水养护。

四、质量保证措施1、钢筋原材必须检验合格后方可使用；混凝土采用商品混凝土，必须具备混凝土配合比、砂、石子、粉煤灰、掺合料、外加剂和水化学分析试验报告。

2、做好技术交底和自检工作。

施工前对施工作业人员做好技术交底，强调施工质量的重要性；做好自我检查工作，由班组先检查、专业工长检查后报质检员检查，最后才报监理工程师验收。

3、严格遵循验收程序。

验收前上报好自检资料；钢筋隐蔽时做好隐蔽记录；混凝土浇筑时做好浇灌记录。

每一道工序必须经监理工程师验收上一道工序合格后才能进行。

4、做好混凝土养护工作。

混凝土浇筑完毕后，及时养护混凝土，方法是派专人每隔一段时间洒水养护。

5、钢筋制作与安装、混凝土浇筑施工必须符合规范与设计要求。

五、桩与承台连接详图桩与承台连接详图附后。

施工单位分部分项工
程名称
预应力混凝土管桩桩
芯
交底提要预应力混凝土管桩桩芯交底
交底概述：
1、预应力混凝土管桩填芯混凝土应采用C40微膨胀混凝土，宜与承台或基础梁一起浇灌。

2、浇灌填芯混凝土前，应先将管桩内壁浮浆清理干净，宜采用内壁涂刷水泥净浆、混凝土界面剂或采用微膨胀混凝土等措施，以提高填芯混凝土与管桩桩身混凝土的整体性。

3、①号筋和②号筋应沿管桩圆周均匀分布。

①号筋应与连接钢板焊牢,焊缝长度不得小于①号钢筋直径的5倍。

连接钢板采用厚度t≥10的钢板,且应与端板满焊。

②号筋与端板及托板焊牢，托板尺寸宜略小于管桩内径。

4、锚固钢筋①按配筋表选用，锚入承台的长度la按现行规范取值;有抗震要求时，取laE。

施工单位分部分项工
程名称
预应力混凝土管桩桩
芯
交底提要预应力混凝土管桩桩芯交底
5、管桩顶填芯混凝土的高度H不小于3m。

6、①号筋可采用HRB400钢筋，②号钢筋可采用HPB300或HRB400钢筋，连接钢板采用Q235B,焊条采用B43型。

交底人
接受交底人。

预应力高强混凝土管桩施工方案一：预应力高强混凝土管桩施工方案1. 引言1.1 目的本方案的目的是制定预应力高强混凝土管桩施工的具体方案，确保施工过程安全、高质量完成。

1.2 范围本方案适用于预应力高强混凝土管桩的施工过程，包括原材料准备、施工工序及设备使用等方面内容。

2. 施工前准备2.1 设计准备2.1.1 掌握设计图纸及相关资料2.1.2 确定施工工艺及技术要求2.2 场地准备2.2.1 地质勘测2.2.2 场地平整及清理3. 施工工序3.1 材料准备3.1.1 检查材料质量及数量3.1.2 将材料送至施工现场3.2 管桩成型3.2.1 搭建模板支架3.2.2 安装预应力钢筋3.2.3 浇筑高强混凝土3.3 预拉伸3.3.1 在管桩达到设计强度后进行预拉伸处理3.3.2 确保预拉伸过程稳定和精确3.4 焊接处理3.4.1 根据需要进行焊接处理工作3.4.2 保证焊接质量和强度4. 施工设备4.1 塔吊4.2 模板支架4.3 预应力张拉设备4.4 混凝土搅拌设备5. 安全措施5.1 施工现场警示标志5.2 施工人员佩戴安全帽及防护服5.3 施工设备操作人员持证上岗6. 质量控制6.1 施工现场质量验收6.2 材料检测6.3 施工过程监控7. 进度计划7.1 制定施工进度计划7.2 调整施工进度计划附件：施工图纸、技术规范、安全操作规程法律名词及注释：1. 预应力：通过预先施加拉力的方法增强钢筋混凝土的抗压强度和抗剪强度。

2. 高强混凝土：抗压强度超过普通混凝土的混凝土材料。

二：预应力高强混凝土管桩施工方案1. 引言1.1 目的制定预应力高强混凝土管桩施工方案，确保施工过程安全、高质量完成。

1.2 范围适用于预应力高强混凝土管桩的施工过程，包括原材料准备、施工工序及设备使用等内容。

2. 施工前准备2.1 设计准备- 掌握设计图纸及相关资料；- 确定施工工艺及技术要求。

2.2 场地准备- 进行地质勘测，了解地质条件；- 完成场地平整及清理工作。

高强混凝土预应力管桩施工方案一、编制依据1、本工程设计图纸及有关资料2、〈〈建筑工程施工质量验收统一标准OB5 0 3 0 0-2 0 1 33、〈〈钢筋焊接及验收规程＞〉JGJ18-20124、〈〈混凝土及预制混凝土构件质量控制规程CECS4 0 925、〈〈建筑地基基础施工及验收规程。

85 02 02-2 26、〈〈建筑钢结构焊接规程6」8〉〉7、〈〈预应力混凝土管桩机械啮合接头技术规程）BJ 1 5-6 3-2 0 088、〈〈建筑地基基础检测规范〉DBJ 1 5-6 0-2 8二、工程概况：1、**教学楼工程施工总承包位于路。

总建筑面积为4129平方米，建筑基地面积为12 04平方米。

本工程为一新建小学教学楼地4_层，建筑高度16. 50米。

配套设施包括红线范围内本标段的室外园林绿化及市政配套道路。

2、地质情况：根据本次钻探揭露本场地之地基由人工填土Qm以第四系冲淤积土Qa以风化残积土（Qel）和及古近系始新统华涌组（E2h）“红层”碎屑岩组成。

人工填土为素填土，第四系冲淤积土主要为淤泥。

古近系始新统华涌组风化基岩，岩性主要为细砂岩，局部有泥岩，埋藏较浅；局部存在“软、硬”夹层现象。

综合本次勘察钻孔资料，工程地质剖面总体分7层［［（1）〜（7）］，再将夹层分1个亚层（5-1）；现自上而下综述如下：。

1、人工填土（ Qml ）（1）素填土：全场地15个钻孔均有揭露，见附表2 “工程地质剖面分层数据统计表”（下同）。

层厚1.90〜4.30m，平均3.47m。

孔高程8.24〜8.66m，平均8.48m。

填土层呈褐红色、浅红色、紫红色、灰白色、褐黄色及灰黄色等；由山岗风化残积土组成；均匀性差；基本压实，属多年前填土。

局部上部15cm为混凝土地板。

2、第四系冲淤积土（Qal）淤泥质土：在场地内局部分布，见于DZK1〜DZK5、DZK7、DZK14等共7个钻孔。

为本场地浅部软土层。

层厚1.50〜5.40m,平均3.51m。

预应力混凝土管桩接桩处的填芯混凝土灌注装置的制作方法文档一：正文：一、背景预应力混凝土管桩是一种常用的基础工程结构形式，其承载力强、稳定性好、使用寿命长等特点受到广泛应用。

在预应力混凝土管桩的施工中，接桩处的填芯混凝土灌注装置起到了至关重要的作用。

本文将介绍预应力混凝土管桩接桩处的填芯混凝土灌注装置的制作方法。

二、制作方法1. 原材料准备首先，需要准备好所需的原材料。

填芯混凝土主要由水泥、砂子、石子、水等原材料组成，需要按照一定的配比进行准备。

同时需要准备好灌注装置所需的模具和工具。

2. 模具制作根据预应力混凝土管桩接桩处的形状和尺寸要求，制作相应的模具。

模具可以采用木质或者金属材料制作，具体选择可以根据实际情况决定。

3. 混凝土配制按照事先确定的配比，将水泥、砂子、石子等原材料进行混合配制。

在配制的过程中，需要注意加水量的控制，以保证混凝土的质量。

4. 灌注装置的制作将混凝土灌注装置安装到模具上，以确保灌注的准确性。

装置可以采用机械灌注或者人工灌注的方式，具体可以根据实际情况选择。

5. 灌注填芯混凝土将混凝土按照预定的灌注方式进行填充。

在灌注的过程中，需要注意控制灌注的速度和压力，以确保填芯混凝土的密实性和质量。

附件：1. 填芯混凝土灌注装置的示意图2. 混凝土配制配比表3. 灌注装置的制作图纸法律名词及注释：1. 预应力混凝土管桩：一种通过预先施加预应力力量，提高混凝土的承载能力和抗变形性能的混凝土管桩。

2. 填芯混凝土：用来填充预应力混凝土管桩接桩处的空隙，增加桩体的整体稳定性和强度。

文档二：正文：一、背景预应力混凝土管桩是一种常用的基础工程结构形式，其承载力强、使用寿命长等特点受到广泛应用。

在预应力混凝土管桩的施工中，填芯混凝土灌注装置的制作方法对于施工质量的保证起着至关重要的作用。

本文将详细介绍预应力混凝土管桩接桩处的填芯混凝土灌注装置的制作方法。

二、制作方法1. 原材料准备首先，需要准备所需的原材料。

预应技术标准：
桩顶内设置托板及放入钢筋骨架，桩顶填芯混凝土高度H=2m，与承台或基础梁相同混凝土等级，建议使用微膨胀混凝土。
桩顶需进入承台内不少于50mm。主筋为6Φ18，锚入承台长度laE，螺旋箍为Φ8@200。桩芯混凝土同筏板或者承台梁混凝土。(具体以设计为准）
标准：填芯混凝土密实，钢筋与水平面成75。
错误一：钢筋笼截面尺寸偏小
质量风险：
1.管桩桩芯未清理干净；
2.桩芯钢筋笼截面尺寸，钢筋长度不符图纸；
3.桩芯钢筋深入承台锚固长度不够；
4.桩芯混凝土振捣不密实。
错误二：桩芯泥土未清理干净
错误三：钢筋笼深入承台不足锚固长度
2、灌注桩混凝土浇筑
技术标准：
钢筋笼应绑好砂浆垫块，钢筋笼放到设计位置时，应立即固定。停止清孔后，应立即浇筑混凝土；导管底部至孔底的距离为300~500mm，首批导管底端应始终埋人混凝土中0.8～1.3m，其余部分导管埋入混凝土2~6m。
错误三：在砼浇筑过程中，导管没有及时拔出
灌注混凝土桩顶标高应比设计标高≥0.5m。
标准：混凝土成型效果较好，钢筋未被破坏
错误一：管桩钢筋笼固定不牢固，偏位严重
质量风险：
1.钢筋笼变形，钢筋笼上浮，保护层不够，深度、放置位置不符合设计要求；
2.导管底部埋入混凝土少于2m，桩内夹有泥土；
3.成孔后，桩身下部局部没有混凝土或夹有泥土。
错误二：未使用破桩机破除桩头

预应力混凝土管桩填芯方案预应力混凝土管桩填芯方案一、引言预应力混凝土管桩是一种常用的基础工程技术，广泛应用于高速公路、铁路、桥梁等工程中。

填芯作为管桩施工过程中的关键环节，在保证管桩稳定性和承载能力的同时，也需要考虑填芯材料的选择、施工方法等因素。

本文将详细介绍预应力混凝土管桩填芯方案的设计和施工要点。

二、填芯材料的选择1. 填芯材料的种类根据实际情况和设计要求，填芯材料可选择钢筋混凝土、轻质骨料混凝土等。

选择填芯材料时需考虑填芯的强度、稳定性和耐久性等因素。

2. 钢筋的配置钢筋应按照设计要求配置，包括直径、间距和层数等。

根据管桩的受力特点和承载能力要求，钢筋的配置应满足设计要求，并考虑预应力张拉和锚固的需要。

三、填芯施工方法1. 剥模和准备工作施工前需对模具进行修整和涂刷模具脱模剂，确保填芯表面的平整度和光滑度。

同时，准备好所需的填芯材料和施工设备。

2. 填芯操作填芯过程中需确保填芯材料完全填满管桩的内部，避免产生空隙。

填芯施工应均匀进行，避免出现过快或过慢的情况。

同时，应注意填芯材料的均匀性和质量。

3. 预应力张拉和锚固填芯完成后，需进行预应力张拉和锚固的工作。

根据设计要求和管桩的受力情况，进行预应力张拉，并通过锚固系统将预应力传递到管桩中。

四、填芯施工注意事项1. 施工环境和材料质量要求填芯施工应在干燥洁净的环境中进行，并确保填芯材料的质量符合相关标准和规范。

2. 施工过程中的质量控制填芯施工中应采用适当的质量控制措施，包括检查填芯材料的骨料颗粒掺杂情况、控制填芯层数和压实程度等。

五、附件本方案涉及的附件如下：1. 预应力混凝土管桩设计图纸2. 填芯材料检测报告3. 施工工艺流程图4. 张拉锚固设备清单六、法律名词及注释本涉及的法律名词及注释如下：1. 预应力混凝土管桩：一种使用预应力技术制造的混凝土管桩，具有较高的承载能力和稳定性。

2. 钢筋混凝土：一种由混凝土和钢筋组成的复合材料，具有优良的抗拉和抗压性能。

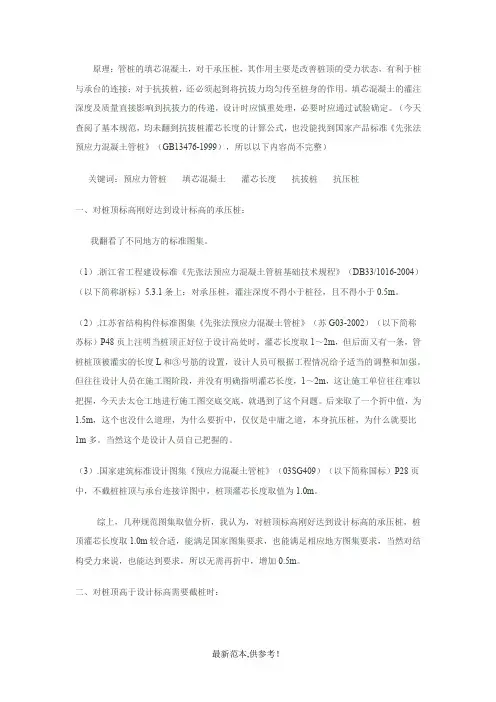

原理：管桩的填芯混凝土，对于承压桩，其作用主要是改善桩顶的受力状态，有利于桩与承台的连接；对于抗拔桩，还必须起到将抗拔力均匀传至桩身的作用。

填芯混凝土的灌注深度及质量直接影响到抗拔力的传递，设计时应慎重处理，必要时应通过试验确定。

（今天查阅了基本规范，均未翻到抗拔桩灌芯长度的计算公式，也没能找到国家产品标准《先张法预应力混凝土管桩》（GB13476-1999），所以以下内容尚不完整）关键词：预应力管桩填芯混凝土灌芯长度抗拔桩抗压桩一、对桩顶标高刚好达到设计标高的承压桩：我翻看了不同地方的标准图集。

（1）.浙江省工程建设标准《先张法预应力混凝土管桩基础技术规程》（DB33/1016-2004）（以下简称浙标）5.3.1条上：对承压桩，灌注深度不得小于桩径，且不得小于0.5m。

（2）.江苏省结构构件标准图集《先张法预应力混凝土管桩》（苏G03-2002）（以下简称苏标）P48页上注明当桩顶正好位于设计高处时，灌芯长度取1～2m，但后面又有一条，管桩桩顶被灌实的长度L和③号筋的设置，设计人员可根据工程情况给予适当的调整和加强。

但往往设计人员在施工图阶段，并没有明确指明灌芯长度，1～2m，这让施工单位往往难以把握，今天去太仓工地进行施工图交底交底，就遇到了这个问题。

后来取了一个折中值，为1.5m，这个也没什么道理，为什么要折中，仅仅是中庸之道，本身抗压桩，为什么就要比1m多。

当然这个是设计人员自己把握的。

（3）.国家建筑标准设计图集《预应力混凝土管桩》（03SG409）（以下简称国标）P28页中，不截桩桩顶与承台连接详图中，桩顶灌芯长度取值为1.0m。

综上，几种规范图集取值分析，我认为，对桩顶标高刚好达到设计标高的承压桩，桩顶灌芯长度取1.0m较合适，能满足国家图集要求，也能满足相应地方图集要求，当然对结构受力来说，也能达到要求，所以无需再折中，增加0.5m。

二、对桩顶高于设计标高需要截桩时：当桩顶高于设计标高需要截桩时，对于预应力管桩而言，本身有一个预应力损失存在。

预应力混凝土管桩填芯方案一：引言预应力混凝土管桩填芯方案是在设计和施工中重要的一部分，本文档旨在详细描述该填芯方案的设计和执行过程。

二：填芯设计2.1填芯材料选择2.2填芯工艺参数确定2.3填芯施工步骤三：填芯施工3.1填芯设备准备3.2填芯操作控制3.3填芯现场管理四：质量控制4.1填芯质量检验4.2填芯质量监控4.3填芯质量记录五：施工安全5.1填芯施工安全控制措施5.2填芯作业人员安全培训5.3填芯现场安全监控六：工程保护6.1周边环境保护6.2施工现场保洁要求6.3工程碰撞保护七：附件本文档涉及以下附件：1.填芯材料选型表2.填芯工艺参数表3.填芯施工步骤示意图4.填芯设备清单八：法律名词及注释1.预应力：在混凝土刚性结构中施加的静载荷，以提高结构的承载能力和抗震能力。

2.混凝土管桩：采用预应力钢筋加固的混凝土管，用于承受桥梁、建筑物等载荷的地基工程。

3.填芯：用特定材料填充管桩内部，以提高管桩的稳定性和承载能力。

一：背景介绍预应力混凝土管桩填芯方案是用于加固地基和增加桩基承载能力的重要工程措施。

本文档将详细介绍该方案的设计和施工步骤。

二：设计要求2.1工程概况2.2设计荷载和荷载组合2.3填芯设计指标三：填芯材料和设备选择3.1填芯材料的物理性质和技术指标3.2填芯设备的选择和使用要求四：填芯施工步骤4.1施工前准备工作4.2填芯施工工序控制4.3填芯过程监测和控制五：质量控制5.1填芯质量检验标准5.2填芯质量控制措施5.3填芯质量记录和报告六：施工安全6.1填芯施工安全注意事项6.2填芯施工作业人员安全培训6.3施工现场安全管理七：环境保护7.1填芯施工对周边环境的影响7.2环境保护措施八：附件本文档所涉及的附件包括：1.填芯材料技术资料2.填芯设备清单3.填芯施工图纸九：法律名词及注释1.预应力：通过施加预先拉力来提高混凝土结构承载能力的一种施工方法。

2.混凝土管桩：由混凝土管和预应力钢筋组合而成，用于地基加固和承载重荷的建筑结构。

高强预应力混凝土管桩施工方案1、施工准备、桩机进场:在现场做好施工准备、三通一平工作的同时，安排桩机进场，进行组装、调试，做桩基准备施工.2、管桩采购：预应力混凝土管桩由厂家批量生产，选择合理的供应商，并签定采购合同。

根据设计要求，对管桩的产品质量逐根进行检验.3、锤击预应力高强混凝土管桩施工工艺3．1锤击管桩施工的工艺流程见图3。

1。

3．2桩的堆放:在预制桩运至施工现场前，堆桩场地要平整、压实,保证堆桩后不产生过大的不均匀沉陷.支点垫木的间距要与吊点位置相同,并保持在同一水平面上，堆桩层数不多于4层，不能由于堆桩使桩身倾倒。

不同规格的桩分别堆放,堆放位置及方法应根据打桩位置、现场实际情况、吊运方式、打桩顺序等确定.预制桩起吊、对中施工放线 预制桩进场 焊接桩尖桩机就位施工准备桩基试打正常施打 配桩、预制桩焊桩接头垂直控制深度控制继续施打每阵贯入度满足设计要求（观察三阵）停止施打、成桩是图3.1 桩基施工工艺流程图放线应根据场地控制桩进行施放，桩位放线时应根据设计要求，首先确定桩的位置相对坐标，将桩中心位置用木桩打入地面下50cm,再在木桩上将桩中心点放出，用生石灰线将桩径圈定，由于打桩时振动较大,所以,桩位放置不能一次放数个桩位,然后用护桩引测，施打一根，放一根桩位线,护桩距桩机应保持一定距离，太近时则影响桩位的准确.护桩应采取保护措施，防Array止扰动。

3．4桩机就位：桩机设备进场后，先进行安装调试，然后移至桩位处就位。

桩架安装就位后应垂直平稳。

在桩机移至桩位对中后，用2台经纬仪对桩机进行垂直度调正，使导杆垂直,打桩期间经常检查，随时保证导杆的垂直度。

见图3。

2。

3．5预制桩起吊当桩机就位后，利用桩本身携带的垂直提升工具将已焊接好桩尖的桩身缓缓吊起,当桩身离开地面并垂直于地面后，将桩帽缓缓套入桩上端部，并将桩尖对准施放的桩位木桩.检查桩身垂直时，开始打桩,见图3.3.吊桩时,采用两点起吊法,保证桩身垂直， 便于桩尖对准桩位；当1根钢丝绳拉断时,另1根可起保险作用，详见图3。

预应力管桩灌芯施工工艺关键信息项：1、施工准备要求2、施工工艺流程3、施工质量标准4、施工安全措施5、验收程序与标准6、违约责任与争议解决方式11 施工准备要求111 技术准备施工前，应熟悉施工图纸和相关技术规范，编制施工方案，并向施工人员进行技术交底。

112 材料准备确保管桩灌芯所需的混凝土、钢筋等材料的质量符合设计要求，具备相应的质量证明文件。

113 主要机具准备准备好搅拌机、振捣器、吊车等施工机具，并确保其性能良好，能正常运转。

12 施工工艺流程121 管桩内壁清理将管桩内壁的浮浆、杂物等清理干净，保证内壁平整、干净。

122 放置托板及钢筋骨架在管桩底部放置符合设计要求的托板，然后将钢筋骨架放入管桩内，确保其位置准确、固定牢固。

123 浇灌混凝土采用分层浇灌的方法，每层浇灌厚度不宜超过 500mm，使用振捣器振捣密实，确保混凝土充满管桩内部。

124 养护灌芯混凝土浇筑完成后，应及时进行养护，养护时间不少于 7 天。

13 施工质量标准131 原材料质量混凝土的强度、配合比应符合设计要求，钢筋的品种、规格、数量应符合设计和规范规定。

132 灌芯深度灌芯深度应符合设计要求，允许偏差为±50mm。

133 钢筋保护层厚度钢筋的保护层厚度应符合设计要求，允许偏差为±5mm。

134 混凝土外观质量混凝土表面应平整、密实，无蜂窝、麻面、裂缝等缺陷。

14 施工安全措施141 安全教育培训施工人员必须经过安全教育培训，熟悉施工安全操作规程。

142 个人防护用品佩戴施工人员应正确佩戴安全帽、安全带等个人防护用品。

143 施工机具安全定期对施工机具进行检查、维护和保养，确保其安全性能。

144 现场安全管理设置明显的安全警示标志，加强施工现场的安全巡查，及时消除安全隐患。

15 验收程序与标准151 验收程序施工完成后，先由施工单位进行自检，自检合格后报监理单位进行验收。

152 验收内容包括施工资料、施工质量、施工安全等方面。

PHC管桩截桩与填芯施工方案一、工程概况本次工程为PHC管桩截桩与填芯工程，施工地点地区。

PHC管桩是一种具有高强度和高耐久性的预应力混凝土管桩，适用于承受地基和结构荷载的工程。

本次工程旨在对PHC管桩进行截桩处理，并进行填芯处理，以提高其承载能力和安全性。

二、工程流程1.装备准备1.1准备所需的机械设备和工具，包括PHC管桩截断机、振动锤、填芯材料等；1.2进行现场施工环境的排查和准备，确保施工面积的安全和通畅；1.3制定详细的施工方案和安全措施，确保施工过程安全可控。

2.PHC管桩截桩2.1根据设计要求确定截桩高度，并在桩身上标定截桩位置；2.2使用PHC管桩截断机对桩身进行切割，确保切割平整和垂直；2.3清理截断口，确保桩身内部不会有杂物和碎屑残留。

3.填芯处理3.1使用振动锤将填芯材料逐步填充到截断的PHC管桩中；3.2振动锤的使用应均匀地施加在填芯材料上，以确保填充均匀密实；3.3在填芯的过程中，应不断用埋入测斜仪对填芯的深度进行测量和记录，以控制填芯的高度和质量。

4.抗浮处理4.1根据设计要求，针对特殊地质条件或工程要求进行抗浮处理；4.2可采用灌注水泥、钢管夯实等方式进行抗浮处理，以增加PHC管桩的稳定性和承载力。

5.施工质量检测5.1对截断的PHC管桩和填芯材料进行外观质量检查；5.2对填芯材料的密实程度进行探针压实试验；5.3对填芯后的PHC管桩进行静载试验，验证工程质量。

6.施工安全措施6.1按照国家相关标准和规范进行施工操作，确保施工过程安全；6.2提供必要的防护设备和个人防护用品，确保工人的人身安全；6.3对施工现场进行严格的安全巡查和监督，及时发现和排除安全隐患。

三、施工要点1.PHC管桩截桩过程中，要确保切割平整和垂直，避免出现切口开裂和桩身变形的情况；2.填芯过程中，要将填芯材料均匀地填充到截断的PHC管桩中，并采用振动锤进行适当的振动和压实，以确保填芯均匀密实；3.抗浮处理要根据地质条件和设计要求进行，以提高PHC管桩的稳定性和承载能力；4.施工过程中要进行质量检测，确保截断的PHC管桩和填芯材料的质量符合要求；5.施工过程中要严格遵守安全规范，提供必要的安全设施和个人防护用品，确保施工安全。

预应力混凝土管桩截断与填充施工方案1. 项目背景本文档旨在提供预应力混凝土管桩截断与填充施工方案。

2. 施工目标本施工方案的目标是对预应力混凝土管桩进行截断与填充，确保施工质量和安全性。

3. 施工步骤本施工方案包括以下步骤：3.1 模板安装与调整在截断区域的两侧安装合适的模板，确保模板稳固而平整。

根据混凝土管桩的直径和长度，调整模板的尺寸和位置，使其与管桩完全贴合。

3.2 割除预应力钢筋使用割切机或切割工具，割除混凝土管桩内的预应力钢筋。

确保割除的位置准确，并避免对管桩本体造成损坏。

3.3 混凝土截断采用激光切割或其他合适的混凝土切割方法，对混凝土管桩进行截断。

确保切割的位置准确，并保证切面平整、垂直。

3.4 混凝土填充在截断后的混凝土管桩内，进行填充。

选择适当的填充材料，如高强度水泥浆，以确保填充的稳固性和均匀性。

4. 安全措施在施工过程中，应采取以下安全措施：- 工人需佩戴必要的个人防护装备，如安全帽、防护眼镜、防护手套等。

- 确保施工现场周围有明显的警示标志，以警示其他人员注意施工区域。

- 定期检查施工设备的安全性，并保持施工现场的整洁和清理。

5. 质量控制在施工过程中，应进行以下质量控制措施：- 对模板的安装进行验收，确保模板的尺寸和位置符合要求。

- 检查预应力钢筋的割除位置和质量，确保割除准确且无损坏。

- 对切断的混凝土管桩进行测量和检查，确保切面的平整度和垂直度。

- 对填充材料进行验收，确保填充的稳固性和均匀性。

6. 环境保护在施工过程中，应注意环境保护：- 合理使用水泥等材料，避免浪费和对环境造成污染。

- 在施工结束后，及时清理施工现场，确保环境整洁。

7. 施工计划制定详细的施工计划，明确每个步骤的时间和顺序，以确保施工进度和质量。

8. 预算根据施工步骤和需要的材料，制定详细的施工预算，包括人力、设备、材料等费用的估算。

以上为预应力混凝土管桩截断与填充施工方案的简要内容。

具体施工方案应根据实际情况进行进一步细化和调整。

一种预应力管桩桩芯混凝土封底浇筑施工工法一、前言预应力管桩是一种常用于地基处理的工法，在土木工程领域有广泛的应用。

其中，预应力管桩桩芯混凝土封底浇筑施工工法是保证桩的承载力和稳定性的关键步骤之一。

本文将详细介绍这种工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及一个实际工程的案例。

二、工法特点预应力管桩桩芯混凝土封底浇筑施工工法具有以下特点：1. 结构简单、施工方便，减少了施工周期和成本。

2. 通过预应力使管桩达到一定的强度和稳定性，提高了桩的抗弯和抗剪能力。

3. 桩芯混凝土的浇筑可以减轻地基的动荷载，降低地基的沉降。

4. 提高了管桩的使用寿命，减少了维护和修复的需求。

三、适应范围预应力管桩桩芯混凝土封底浇筑施工工法适用于以下场合：1. 建筑物基础设施工程，如住宅楼、办公楼、桥梁等。

2. 基础地质条件较差，需要提高地基承载力和稳定性的工程。

3. 软土地区或地下水位较高的工程。

四、工艺原理预应力管桩桩芯混凝土封底浇筑施工工法的工艺原理主要包括以下几个方面：1. 桩芯混凝土的浇筑可以利用预应力的作用，提高桩的承载力和稳定性。

2. 采取一定的技术措施，如设置合理的抗折装置和张拉预应力等，使桩芯混凝土形成一定的预应力。

3. 混凝土的挤压能力可以增加桩芯与土层的摩擦力，提高桩的抗剪能力。

通过以上工艺原理，可以保证施工工法与实际工程之间的联系，并能够满足设计要求。

五、施工工艺预应力管桩桩芯混凝土封底浇筑施工工法的具体施工工艺如下：1. 地基处理：根据实际地质条件，采取适当的措施，如挖土、填土、加固等，以确保地基的稳定。

2. 桩的布置：根据设计要求和施工条件，确定管桩的布置方案，并进行标线。

3. 桩的钻孔：使用相应的钻孔设备，按照设计要求进行钻孔，注意保持孔径直径和垂直度。

4. 钢筋布置：根据设计要求，在钻孔预留的钢套筒内设置钢筋，并进行固定。

5. 浇筑混凝土：在钢套筒内浇筑混凝土，同时进行振捣，确保混凝土的密实性和质量。

中国农业银行数据处理中心预应力PHC管桩填芯施工方案编制人：审核人：二O一二年八月二十九日一、工程概况：1．工程概况：左权滨峰苑住宅小区1#楼位于左权县滨河东路，地上十八层，地下一层。

桩基采用PHC-500AB-100预应力管桩，管桩直径为500mm，桩身混凝土强度等级为C80。

二、管桩填芯施工1．管桩填芯高度根据工程现场情况及图纸设计说明，该管桩属承压桩。

按照预应力混凝土管桩《10G409标准图集》中的第41~43页要求，预应力混凝土管桩混凝土填芯高度为不少于1.5m。

2．管桩填芯施工施工顺序：土方开挖使管桩露出地面200mm→桩钢筋笼制作→桩钢筋笼验收→水冲管桩淸孔→管桩灌芯长度测量、验收→放置钢筋笼→灌注微膨胀混凝土。

注意事项：1）管桩内壁采用钢管或大于16mm直径螺纹钢并配合钢丝刷，将管桩内壁的浮浆及突出管桩内壁的石子尽可能清除，确保填芯材料与管桩的良好粘结。

2）地下水位较高，当管桩内有涌水情况，应用水泵抽水降至灌芯深度以下。

3）放置钢筋笼时必须按照要求放置到位，钢筋笼底部的钢托板位置必须满足填芯高度要求。

4）在管桩填芯过程中，制作同条件试块，根据试块强度报告，及时确定静载试验时间，缩短静载试验的总工期。

5）根据设计图纸，1#楼管桩桩桩顶标高为－5.400；需要人工开挖暴露管桩；人工开挖完成后，将锚桩桩帽法兰上泥浆清理干净，清除管桩内的1.5m有效填芯范围内的积水和泥浆。

6）根据施工图集和设计要求，自法兰向下1m范围内管桩内壁涂刷混凝土界面处理剂，增强填芯材料和管桩之间的粘结程度。

7）若遇雨天，则停止管桩填芯施工，避免影响填芯质量。

三、施工技术和质量措施1、施工技术：钢筋笼的制作必须符合设计和施工规范要求，对钢筋笼的规格和外形尺寸进行检查，控制偏差在允许范围之内。

锚固必须根据现场标高焊接牢固。

主筋与加固箍筋牢固，计算钢筋笼放置的长度。

制作钢筋笼时应用控制工具标定间距，保证间距正确。

钢筋笼在运输吊放过程中严禁高起高落，以防弯曲，扭曲变形。

一、工程概况：1．工程概况：本工程桩基采用PHC预应力管桩，管桩直径为600mm/400mm。

二、锚桩填芯施工根据图纸设计和工程现场情况，经检测单位与业主、监理、设计协商，结合静载试验单位关于锚桩填芯的建议；决定对现场所有工程管桩进行填芯施工，使锚桩桩帽满足设计要求。

1．锚桩填芯高度根据图纸设计和PHC管桩《10G409标准图集》中第41、42、43页中要求，截桩的PHC管桩填芯高度为PHC600取H=3000mm,PHC400取H=2000mm。

(不截桩桩顶与承台或筏板连接详见10G409第41页）2. 钢筋要求1）. PHC600为6根HRB400φ20沿管桩园周均匀布置锚入承台或底板的锚固长度按现行规范的抗震要求取值（锚固长度到承台或底板的上层钢筋）、箍筋为φ8@200。

2）.PHC400为4根HRB400φ20沿管桩园周均匀布置锚入承台或底板的锚固长度按现行规范的抗震要求取值（锚固长度到承台或底板的上层钢筋）、箍筋为φ6@200。

3）. 托板采用4mm厚钢板。

4）. 钢筋施工详见结构图纸设计和《10G409标准图集》中第41、42、43页3.混凝土施工本工程混凝土采用C40微膨胀预搅拌商品混凝土。

4．锚桩填芯施工施工顺序：裁桩使锚桩露出地面250mm－→管桩内壁清理－→放置钢筋笼－→填芯－→封口钢筋焊接注意事项：1）管桩灌芯所需的材料进场后必须提供有效的质量合格证明方可使用。

2）桩周围300mm开挖必须采用人工开挖，避免由于机械开挖发生断桩现象；3）管桩内壁采用钢管或大于16mm直径螺纹钢，将管桩内壁的浮浆及突出管桩内壁的石子尽可能清除，确保填芯材料与管桩的良好粘结。

4）放置钢筋笼时必须按照要求放置到位，钢筋笼底部的钢托板位置必须满足填芯高度要求。

5）填芯材料采用C40微膨胀混凝土。

在填芯前必须按照要求拌制灌芯材料，严格按照有关操作规程进行施工。

6）在管桩填芯过程中，制作同条件试块。

7）根据施工图集要求，填芯范围内管桩内壁涂刷混凝土界面处理剂，增强填芯材料和管桩之间的粘结程度。
