悬挑式脚手架工程方案计算书一

常用悬挑脚手架计算书悬挑脚手架计算书1. 引言悬挑脚手架是一种常用的工程脚手架类型，适用于大型建筑物外墙施工中的高空作业。

本文档旨在提供一份详细的悬挑脚手架计算书范本，以供参考使用。

本文档将详细介绍各个章节的内容，并提供相应细化。

2. 工程概述本章节主要介绍要搭建的悬挑脚手架所涉及的工程概述，包括建筑物的类型、高度、使用条件等。

需要提供相关平面图、剖面图、设计要求等。

3. 材料选用及参数本章节将介绍悬挑脚手架所使用的材料选用及参数，包括钢管、连接件等。

需要提供材料的规格、强度等相关参数。

4. 荷载计算本章节将详细介绍悬挑脚手架所需承受的荷载计算方式。

包括自重、人员荷载、材料荷载、风荷载等。

需要提供相关计算公式、荷载系数、实际计算过程及结果。

5. 结构计算本章节将介绍悬挑脚手架的结构计算，包括主体结构、支撑结构、连接结构等。

需要提供相关计算公式、荷载计算结果、结构参数等。

6. 安全性验算本章节将介绍悬挑脚手架的安全性验算，包括稳定性验算、抗倾覆验算等。

需要提供相关验算公式、输入参数、计算过程及结果。

7. 施工图纸本章节将提供悬挑脚手架的详细施工图纸，包括总平面图、剖面图、节点细部图等。

需要按照相关标准规范绘制，确保图纸的准确性和可读性。

8. 维护与检测本章节将介绍悬挑脚手架的维护与检测，包括定期维护和不定期检测的内容。

需要提供相应的维护方案和检测方法，保证悬挑脚手架的安全可靠性。

9. 附件本文档所涉及的附件如下：平面图、剖面图、设计要求、计算公式、荷载系数表、计算结果表、施工图纸、维护方案、检测方法等。

10. 法律名词及注释本文档所涉及的法律名词及注释内容如下：法律名词1 - 注释1；法律名词2 - 注释2；以此类推。

这些注释将帮助读者更好地理解文档中的相关内容。

目录一、工程概况： (1)二、架体设计、搭设与拆除 (2)2。

1扣件式钢管脚手架搭设的基本要求 (2)2。

2外架结构构造 (2)2.3外架防护构造 (3)2.4脚手架的拆除时应符合下列规定： (3)三、脚手架材质要求 (4)3。

1钢管 (4)3。

2扣件 (4)3。

3脚手板 (4)3。

4连墙件 (4)3.5安全网 (5)四、外脚手架的验收、使用与保养 (5)五、安全管理 (6)六、计算书 (6)七、质量保证措施 (22)八、安全管理制度 (22)一、工程概况：本工程为博大·世纪华庭6#楼，位于焦作市山阳区焦东路北段东侧，工期为365天，要求2011年5月20日开工,2012年5月20日竣工交付使用.该工程由中国建筑技术集团设计, 建筑面积为8443.5M2。

地下是一层地下室，地上主体为18层.地下室层高3.6M，地上部位层高均为2。

9M，单元组合为一梯两户，地上部分均为住宅。

该工程剪力墙结构。

由于需要及时进行基础回填土，综合考虑了以往的施工经验，决定采用型钢悬挑脚手架。

本方案编制依据：《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《建筑结构荷载规范》（GB 50009—2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》（JGJ80-91）以及本工程的施工图纸.二、架体设计、搭设与拆除2.1扣件式钢管脚手架搭设的基本要求横平竖直，整齐清晰图形一致,平竖通顺,连接牢固，受荷安全,有安全操作空间，不变形,不摇晃。

外架搭设时，严格按照规范对材质、搭设顺序的要求进行，遵守安全技术规程对外架搭设的安全操作要求，保证操作人员持证上岗，以确保外架搭设的质量和安全性。

2。

2外架结构构造本工程悬挑脚手架采用普通型钢悬挑脚手架.架体距离墙面400㎜,架体宽度1200㎜,立杆间距1500㎜，大横杆步距外侧1800㎜，内侧1800㎜。

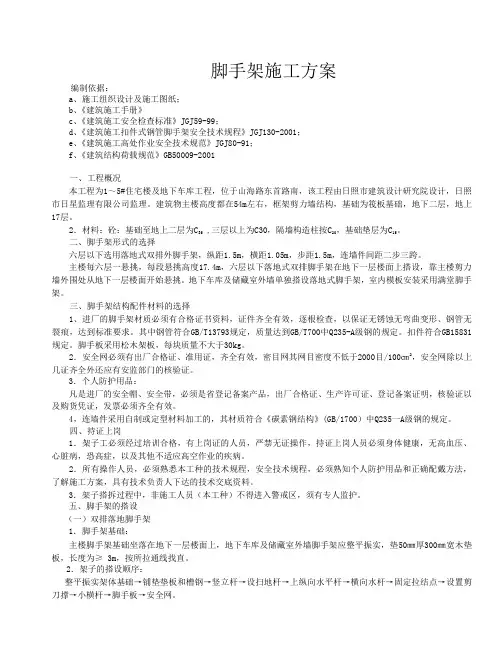

脚手架施工方案编制依据：a、施工组织设计及施工图纸；b、《建筑施工手册》c、《建筑施工安全检查标准》JGJ59-99；d、《建筑施工扣件式钢管脚手架安全技术规程》JGJ130-2001；e、《建筑施工高处作业安全技术规范》JGJ80-91；f、《建筑结构荷载规范》GB50009-2001一、工程概况本工程为1～5#住宅楼及地下车库工程，位于山海路东首路南，该工程由日照市建筑设计研究院设计，日照市日星监理有限公司监理。

建筑物主楼高度都在54m左右，框架剪力墙结构，基础为筏板基础，地下二层，地上17层。

2．材料：砼：基础至地上二层为C35 ,三层以上为C30，隔墙构造柱按C20，基础垫层为C15。

二、脚手架形式的选择六层以下选用落地式双排外脚手架，纵距1.5m，横距1.05m，步距1.5m，连墙件间距二步三跨。

主楼每六层一悬挑，每段悬挑高度17.4m，六层以下落地式双排脚手架在地下一层楼面上搭设，靠主楼剪力墙外围处从地下一层楼面开始悬挑。

地下车库及储藏室外墙单独搭设落地式脚手架，室内模板安装采用满堂脚手架。

三、脚手架结构配件材料的选择1、进厂的脚手架材质必须有合格证书资料，证件齐全有效，逐根检查，以保证无锈蚀无弯曲变形、钢管无裂痕，达到标准要求。

其中钢管符合GB/T13793规定，质量达到GB/T700中Q235-A级钢的规定。

扣件符合GB15831规定。

脚手板采用松木架板，每块质量不大于30kg。

2．安全网必须有出厂合格证、准用证，齐全有效，密目网其网目密度不低于2000目/100㎝2，安全网除以上几证齐全外还应有安监部门的核验证。

3．个人防护用品：凡是进厂的安全帽、安全带，必须是省登记备案产品，出厂合格证、生产许可证、登记备案证明，核验证以及购货凭证，发票必须齐全有效。

4，连墙件采用自制或定型材料加工的，其材质符合《碳素钢结构》(GB/1700）中Q235一A级钢的规定。

四、持证上岗1．架子工必须经过培训合格，有上岗证的人员，严禁无证操作，持证上岗人员必须身体健康，无高血压、心脏病，恐高症，以及其他不适应高空作业的疾病。

悬挑脚手架计算书本计算书采用的公式及数据选自《建筑施工手册》（第4版）及《建筑施工扣件式钢管脚手架安全技术规范》。

计算内容包括：脚手架的整体稳定性、连墙件的强度验算、外挑型钢强度的验算。

·悬挑式脚手架1. 计算参数的确定本工程为结构用双排扣件式脚手架，计算单元选择顶部5层脚手架，高度为=2.9×5=14.5m，作业层为一层/=3KN/㎡；外脚手架的高度为100.6m，青岛地区的基本风压值ω0=0.5 KN/㎡；全挂密目网，取密目网的挡风面积为50%。

脚手架的设计参数为：立杆纵距=1.5m，立杆横距=0.9m，步距h=1.8m，连墙件为二步三跨设置，每一悬挑层内铺设2层竹笆脚手板（其中一层为作业层，另一层为防护层）。

其他计算参数为：立杆截面积A=489 mm2；立杆的截面抵抗矩W=5.08×103mm3；立杆的回转半径=15.8mm。

挡风面积A n=1.5×1.8（1－0.089）×0.5＋1.5×1.8×0.089=1.470㎡；迎风面积A w=1.5×1.8=2.7㎡；钢材的抗压设计强度=0.205 KN/mm2，连墙件的横距=4.5m，连墙件的竖距=3.6m。

2. 脚手架整体稳定性的验算2.1 荷载计算（1）恒载的标准值G kG k=H i(g k1+ g k2)+n1l a g k2查表得=0.1058KN/m；=0.3587+ 0.2087=0.5674KN/m（板底支承间距0.75m，设防护栏杆，其中0.2087 KN/m为防护层重量）； =0.0768 KN/m；G k=17.5×（0.1058+0.0768）+1.5×0.5674=4.05 KN（2）活载的标准值Q k查表得=1.35 KN/m=1.5×1.35=2.03KN（3）风荷载的标准值ωk查表得；由《建筑结构荷载规范》查得=1.67。

悬挑脚手架计算书悬挑脚手架：本工程采用悬挑脚手架，采用14a槽钢,槽钢间距为1.5m。

有关参数及计算书如下：1、参数：（1）φ48，厚3.0mm钢管立杆纵距：l=1.5m，横距b=1.0m，步距1.5m步数n=10步，H0=1.5×10=15m铺脚手片层数n1=10步钢管自重=33.3N/m，扣件自重=15.5N/个脚手片自重=300 N/m2，挡脚板=36 N/m安全网=40 N/m（2）14a槽钢截面面积：A=18.5×102mm2截面抵抗矩：W=80.5×103mm3每米自重：q=0.15KN/m2、立杆所承担的轴心压力计算：脚手板荷载P1=(B/2+b)×l×q1×n2=(1.0/2+0.2)×1.5×0.35×4=1.47 kN式中q1——脚手板荷载，q1=0.35kN/m2；n1——脚手板铺设层数，n1=4.0。

脚手架自重P2=n2[q2(h+l+B/2+b)+Q]=10×[0.033(1.5+1.5+1.0/2+0.2)+0.020] =1.42kN式中q2——钢管自重，q2=0.033kN/m(φ48×3.0)；Q——扣件重，按二个直角扣件计算，Q=0.020kN；N2——立杆步数；n2=10底层每根立杆所承担的轴心压力NN=[γG(P1+P2)]=[1.2×(1.47+1.42)]=3.47kN3、槽钢承载力的验算：槽钢外挑1.35m。

计算槽钢的受力槽钢最大受力点为与楼面接触点M= N×（1.3+0.3）+q×1.35×1.35/2=5.69KN•mб=M/W=70.67N/mm2 <f=215N/mm2,14a槽钢可满足抗弯要求。

抗剪验算：剪力F =6.94KNτ=F/A=6940/1850=3.75N/mm2<fv=125 N/mm2，满足抗剪要求。

悬挑脚手架计算书一、工程概况本工程为_____，位于_____，建筑高度为_____m，结构形式为_____。

为满足施工需要，拟在建筑物_____侧设置悬挑脚手架。

二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2、《建筑结构荷载规范》（GB50009-2012）3、《钢结构设计规范》（GB50017-2017）4、本工程施工图纸及施工组织设计三、脚手架设计参数1、脚手架立杆横距 Lb ＝ 105m，立杆纵距 La ＝ 15m，步距 h ＝18m。

2、内立杆距建筑物距离 a ＝ 03m。

3、脚手架搭设高度 H ＝ 20m。

4、悬挑梁选用 16 号工字钢，长度为 L ＝ 3m，悬挑长度 l1 ＝ 13m，锚固长度 l2 ＝ 17m。

5、连墙件采用两步三跨设置，竖向间距 36m，水平间距 45m。

四、荷载计算1、恒载标准值 G1k每米立杆承受的结构自重标准值 gk1 ＝ 01248kN/m脚手板自重标准值 gk2 ＝ 035kN/m²栏杆与挡脚板自重标准值 gk3 ＝ 014kN/m安全网自重标准值 gk4 ＝ 001kN/m²2、活载标准值 Qk施工均布活荷载标准值 Qk1 ＝ 3kN/m²风荷载标准值ωk风荷载标准值应按照以下公式计算：ωk ＝07μzμsω0其中，μz 为风压高度变化系数，μs 为风荷载体型系数，ω0 为基本风压。

本工程地处_____，基本风压ω0 ＝ 03kN/m²。

风压高度变化系数μz 按《建筑结构荷载规范》取值。

风荷载体型系数μs ＝13φ，φ 为挡风系数。

挡风系数φ ＝ 12An/Aw其中，An 为挡风面积，Aw 为迎风面积。

五、纵向水平杆计算1、强度计算最大弯矩 Mmax ＝ 01q1l²＋ 0117q2l²其中，q1 为恒载均布线荷载标准值，q2 为活载均布线荷载标准值。

弯曲应力σ ＝ Mmax/WW 为纵向水平杆的截面抵抗矩。

4#楼工字钢悬挑脚手架计算书型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。

一、参数信息:1.脚手架参数双排脚手架搭设高度为 11 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为1m，立杆的步距为1.5 m；内排架距离墙长度为0.40 m；小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为Φ48×3.5；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 1.00；连墙件布置取两步三跨，竖向间距 3 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):3.000；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处辽宁沈阳市，查荷载规范基本风压为0.550kN/m2，风荷载高度变化系数μz为1.000，风荷载体型系数μs为1.128；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1394；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:3 层；脚手板类别:木脚手板；栏杆挡板类别:栏杆、木脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长度1.5m，建筑物内锚固段长度 2.5 m。

与楼板连接的螺栓直径(mm):20.00；楼板混凝土标号:C30；6.拉绳与支杆参数钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):2.400；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.4 m。

型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工脚手架安全技术统一标准》GB51210-20162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20113、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20104、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《混凝土结构设计规范》GB50010-2010架体验算一、脚手架参数二、荷载设计计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.04+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.04+0.35×1.5/(2+1))+1.4×3×1.5/(2+ 1)=2.358kN/m正常使用极限状态q'=(0.04+G kjb×l a/(n+1))=(0.04+0.35×1.5/(2+1))=0.215kN/m计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[2.358×0.82/8，2.358×0.22/2]=0.189kN·mσ=γ0M max/W=1×0.189×106/5260=35.858N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×0.215×8004/(384×206000×127100)，0.21 5×2004/(8×206000×127100)]=0.044mmνmax＝0.044mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.333mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=2.358×(0.8+0.2)2/(2×0.8)=1.474kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=0.215×(0.8+0.2)2/(2×0.8)=0.134kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.474kNq=1.2×0.04=0.048kN/m正常使用极限状态由上节可知F1'=R max'=0.134kNq'=0.04kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=γ0M max/W=1×0.6×106/5260=114.088N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝0.383mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm 满足要求！3、支座反力计算承载能力极限状态R max=3.42kN五、扣件抗滑承载力验算扣件抗滑承载力验算：横向水平杆：R max=1×1.474kN≤R c=0.9×8=7.2kN纵向水平杆：R max=1×3.42kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.04/h)×H=(0.12+(0.8+0.2)×2/2×0.04/1.5)×20=2.929 kN单内立杆：N G1k=2.929kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/2/2=(20/1.5+1)×1.5×(0.8+0.2)×0.35×1/2/ 2=1.881kN1/2表示脚手板2步1设单内立杆：N G2k1=1.881kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(20/1.5+1)×1.5×0.17×1/2=1.828kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×20=0.3kN5、构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=1.881+1.828+0.3=4.009kN单内立杆：N G2k=N G2k1=1.881kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n jj×G kjj)/2=1.5×(0.8+0.2)×(1×3)/2=2.25kN内立杆：N Q1k=2.25kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(2.929+4.009)+1.4×2.25=11.476kN单内立杆：N=1.2×(N G1k+ N G2k)+1.4×N Q1k=1.2×(2.929+1.881)+ 1.4×2.25=8.923kN 七、钢丝绳卸荷计算钢丝绳卸荷钢丝绳绳卡作法钢丝绳连接吊环作法(共用)第1次卸荷验算α1=arctan(l s/H s)=arctan(3300/200)=86.532°α2=arctan(l s/H s)=arctan(3300/1000)=73.142°钢丝绳竖向分力标准值，不均匀系数K X取1.5由于脚手架所使用的钢丝绳应采用荷载标准值按容许应力法进行设计计算,计算钢丝绳竖向分力标准值时，立杆所受力按上面计算取标准值。

钢梁悬挑扣件式脚手架计算书一、计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-20035、《混凝土结构设计规范》GB50010-20106、《建筑施工手册》第五版7、《建筑施工临时支撑结构技术规范》JGJ300-2013二、脚手架参数（图1）立面图（图2）剖面图三、横向水平杆验算由于纵向水平杆上的横向水平杆是均等放置的缘故，横向水平杆的距离为l a/(n+1），横向水平杆承受的脚手板及施工活荷载的面积。

承载能力极限状态q=1.2×(g+g K1×l a/(n+1))+1.4×Q K×l a/(n+1)=1.2×(0.033+0.35×1.5/(2+1))+1.4×3×1.5/ (2+1)=2.35kN/m正常使用极限状态q K=g+g K1×l a/(n+1)+Q K×l a/(n+1)=0.033+0.35×1.5/(2+1)+3×1.5/(2+1)=1.708kN/m 根据规范要求横向水平杆按简支梁进行强度和挠度验算，故计算简图如下：1、抗弯验算（图3）承载能力极限状态的受力简图（图4）弯矩图M max= 0.318kN·mσ=M max/W=0.318×106/4490=70.819N/mm2≤[f]=205N/mm2满足要求2、挠度验算（图5）正常使用极限状态的受力简图（横杆）（图6）挠度图νmax=1.191mm≤[ν]＝min[l b/150，10]=7mm满足要求3、支座反力计算由于支座反力的计算主要是为了纵向水平杆的验算，故须分为承载能力极限状态和正常使用极限状态进行计算：承载能力极限状态V= 1.48kN正常使用极限状态V K=1.076kN四、纵向水平杆验算由上节可知F=V,F K=V Kq=1.2×0.033=0.04kN/mq K=g=0.033kN/m由于纵向水平杆按规范规定按三跨连续梁计算，那么施工活荷载可以自由布置。

悬挑脚手架计算书一、基本参数：立杆纵距la = 1.8 m立杆横距lb = 0.9 m脚手架形式双排架脚手架的步距h = 1.8 m脚手架搭设高度H = 53.2 m小横杆上大横杆根数ng = 2 根连墙件布置形式二步三跨脚手板类型木脚手板栏杆,档板类型木脚手板挡板扣件类型单扣件脚手板的铺设层数nj = 6 层同时施工层数ns = 4 层二、大横杆的计算1、大横杆荷载计算脚手板的荷载标准值q1=0.35×0.45=0.16 kN/m活荷载标准值q2=3×0.45=1.35（kN/m）2、强度计算(1)、最大弯矩：其中：l 立杆纵距；取l=1.8 mq1 脚手板的荷载标准值q1 = 0.16 kN/mq2 活荷载标准值q2 = 1.35 kN/m经计算得到：M=(-0.1×1.2×0.16-0.117×1.4×1.35)×1.8^2=-0.78 kN.m(2)、截面应力计算公式如下：其中W 钢管截面抵抗矩W = 12.19 cm3M 最大弯矩M = -0.78 kN.m经计算得到:σ=0.78×1000000÷(12.19×1000)＝63.99 N/mm2大横杆强度计算值小于或等于钢管抗弯强度设计值205N/mm2，故满足要求3、挠度计算最大挠度：其中: l 立杆纵距l = 1.8 mI 截面惯性矩I = 5.08 cm4E 弹性摸量E = 206000 N/mm2q1 脚手板的荷载标准值q1 = 0.16 kN/mq2 活荷载标准值q2 = 1.35 kN/m经计算得到：最大挠度V=(0.667×0.16+0.99×1.35)×(1.8×1000)^4÷(100×206000×5.08×10000)=14.48 mm最大挠度计算值大于l/150=6mm，故不满足要求三、小横杆的计算1、小横杆荷载计算大横杆自重标准值:P1=0.03763×1.8=0.07 kN脚手板的荷载标准值:P2=0.35×1.8×0.45=0.28 kN静荷载标准值:P=0.07+0.28=0.35 kN活荷载标准值:Q=3×1.8×0.45=2.43 kN2、强度计算(1)、最大弯矩计算公式如下:其中: l 立杆的纵距l = 1.8mP 静荷载标准值P = 0.35 kNQ 活荷载标准值Q = 2.43 kN经计算得到最大弯矩M= (1.2×0.35+1.4×2.43)×1.8÷2 =3.44 kN.m(2)、截面应力计算公式如下：其中W 钢管截面抵抗矩W = 12.19 cm3M 最大弯矩M = 3.44 kN.m经计算得到:σ=3.44×1000000÷(12.19×1000)＝282.2 N/mm2大横杆强度计算值大于钢管抗弯强度设计值205 N/mm2，不满足要求3、挠度计算其中: l 立杆的纵距l = 0.9 mI 截面惯性矩I = 5.08 cm4E 弹性摸量E = 206000 N/mm2P 静荷载标准值P = 0.35 kNQ 活荷载标准值Q = 2.43 kN经计算最大挠度V=23÷648×(0.35+2.43)×(0.9×1000)^3÷(206000×5.08×10000)=3.65 mm最大挠度计算值小于等于l/150=12mm,并且小于10mm,故满足要求四、扣件的抗滑承载力计算:横杆的自重标准值P1 = 0.03763×(0.9 +1.8) =0.1kN脚手板的荷载标准值P2 = 0.35×1.8×0.9÷2 =0.28kN活荷载标准值Q = 3×1.8×0.9÷2 =2.43kN荷载的计算值R = 1.2×(0.1+0.28)+1.4×2.43 =3.86kN纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算:其中: Rc 扣件抗滑承载力设计值Rc=8kNR 纵向或横向水平杆传给立杆的竖向作用力设计值R=3.86kN扣件的抗滑承载力小于等于扣件抗滑承载力设计值8kN,满足要求!五、脚手架计算：1、荷载计算:每米立杆承受的结构自重标准值NG1=0.13×53.2=6.92 kN脚手板的自重标准值NG2=0.35×6×1.8×(0.9+0.35)=2.36 kN栏杆与挡脚板自重标准值NG3=0.14×1.8×6÷2=0.76 kN吊挂的安全设施荷载：NG4=0.1×1.8×53.2=9.58 kN静荷载标准值NG=6.92+2.36+0.76+9.58=19.62 kN活荷载标准值NQ=3×4×1.8×0.9÷2=9.72 kN风荷载标准值Wk=0.7×0.74×0.9×0.35=0.16 kN/m2不考虑风荷载时,立杆的轴向压力设计值N=1.2×19.62+1.4×9.72=37.15 kN考虑风荷载时,立杆的轴向压力设计值N=1.2×19.62+0.85×1.4×9.72=35.11 kN 风荷载标准值产生的立杆段弯矩：Mwk=0.16×1.8×1.8^2÷10=0.09 kN.m风荷载设计值产生的立杆段弯矩：Mw=0.85×1.4×0.09=0.11 kN.m构配件自重标准值产生的轴向力：NG2k=2.36+0.76+9.58=12.7 kN2、立杆的稳定性计算:(1)、立杆的长细比计算:其中: lo 立杆的计算长度lo = ×1.5×=3.12 mI 立杆的回转半径I = 1.58 cm经过计算,立杆的长细比λ=3.12×100÷1.58=198(2)、立杆的稳定性计算不考虑风荷载时,立杆的稳定性计算公式其中: A 立杆净截面面积；取A=4.89 cm2N 不考虑风荷载时,立杆的轴向压力设计值；取N=37.15 kNυ轴心受压立杆的稳定系数,由长细比λ的结果查表得到υ=0.203不考虑风荷载时立杆的稳定性σ=37.15×1000÷(0.203×(4.89×100))=374.24 N/mm2 考虑风荷载时,立杆的稳定性计算公式其中: A 立杆净截面面积；取A=4.89 cm2W 立杆净截面模量(抵抗矩)；取W=12.19 cm3N 考虑风荷载时,立杆的轴向压力设计值；取N=35.11 kNMw 计算立杆段由风荷载设计值产生的弯矩；取Mw=0.11 kN.mυ轴心受压立杆的稳定系数,由长细比λ的结果查表得到υ=0.203 考虑风荷载时立杆的稳定性σ=35.11×1000÷(0.203×(4.89×100))+(0.11×1000000)÷(12.19×1000)=362.72 N/mm2不考虑风荷载时,立杆稳定性大于205N/mm2,不满足要求考虑风荷载时,立杆稳定性大于205N/mm2,不满足要求3、最大搭设高度的计算不组合风荷载最大搭设高度：组合风荷载最大搭设高度：其中: A 立杆净截面面积 A = 4.89 cm2W 钢管截面抵抗矩W = 12.19 cm3f 钢管立杆抗压强度设计值f= 205 N/mm2gk 每米立杆承受的结构自重标准值gk=0.13 kN/mNQK 活荷载标准值NQK=9.72 kNMwk 计算立杆段由风荷载标准值产生的弯矩Mwk=0.09 kN.mNG2K 构配件自重标准值产生的轴向力NG2K=12.7 kNυ轴心受压杆件稳定系数υ= 0.203经计算，不组合风荷载最大搭设高度Hs=((0.203×(4.89×100)×205÷1000)-(1.2×12.7+1.4×9.72)÷(1.2×0.13)=-54.48 m组合风荷载最大搭设高度Hs=((0.203×(4.89×100)×205÷1000)-(1.2×12.7+0.85×1.4×(9.72+0.09×0.203×(4.89÷12.19÷100)))÷(1.2×0.13)=-46.98 m最大搭设高度应该取上式中的较小值Hs=-54.48m六、连墙件的计算:1、风荷载产生的连墙件轴向力设计值按照下式计算：其中: wk 风荷载基本风压值，wk=0.16 kN/m2Aw 每个连墙件的覆盖面积内脚手架外侧的迎风面积；Aw=9.72 m2 经计算得到：风荷载产生的连墙件轴向力设计值Nlw=1.4×0.16×9.72=2.18 kN2、连墙件的轴向力计算值应按照下式计算：其中No 连墙件约束脚手架平面外变形所产生的轴向力；取No=5 kNNlw 风荷载产生的连墙件轴向力设计值Nlw=2.18 kN经计算得到：连墙件轴向力计算值Nl=2.18+5=7.18 kN3、连墙件轴向力设计值其中：υ轴心受压立杆的稳定系数,由长细比λ查表得到υ=0.976A 立杆净截面面积A = 4.89 cm2[f] 钢管的强度设计值[f] = 205 N/mm2经过计算得到Nf=0.976×(4.89×100)×205÷1000=97.84 kN长细比λ计算:其中: l 计算长度l = 0.35 mI 钢管回转半径I = 1.58 cm经过计算,立杆的长细比λ=0.35×100÷1.58=23计算结果:连墙件轴向力计算值小于等于连墙件的轴向力设计值；满足要求连墙件轴向力计算值小于等于扣件抗滑承载力,满足要求七、联梁计算:无联梁八、悬挑梁受力计算:1、挑梁最大弯矩其中: F 悬挑梁所受集中荷载 F = 37.15 kNl 支撑点距墙固支点距离l = 2.6 ma 脚手架内排架距墙和梁上支点距集中力作用点的较大值,取a=1.35 m经过计算:M中= 1.35×(2-3×1.35÷2.6+3×1.35^2÷2.6^2)×37.15÷2= 31.37 kN.mM支= -3×1.35×(1-1.35÷2.6)×37.15÷2 = -36.17 kN.m故: M = -36.17 kN.m2、支撑点的最大支座力其中: F 悬挑梁所受集中荷载 F = 37.15 kNl 支撑点距墙固支点距离l = 2.6 ma 脚手架内排架距墙和梁上支点距集中力作用点的较大值,取a=1.35 m经过计算:Rp = (2-3×1.35÷2.6+3×1.35^2 ÷2.6^2)×37.15÷2 = 23.24 kN 3、支撑点的最大支座力其中: F 悬挑梁所受集中荷载 F = 37.15 kNl 支撑点距墙固支点距离l = 2.6 ma 脚手架内排架距墙和梁上支点距集中力作用点的较大值,取a=1.35 m经过计算:RO = (2+3×1.35÷2.6-3×1.35^2 ÷2.6^2)×37.15÷2 = 51.06 kN4、支杆的轴向力计算其中: Rp 支撑点的最大支座力Rp = 23.24 kNα支杆(拉绳)与悬挑梁夹角α= ATan(L2÷L1) = 49.09 度经过计算: T = 23.24÷sin(49.09) = 30.75 kN5、悬挑梁轴向力计算其中: Rp 支撑点的最大支座力Rp = 23.24 kNα支杆(拉绳)与悬挑梁夹角α= 49.09 度经过计算: N = 23.24÷tg(49.09) = 20.14 kN九、悬挑梁强度计算1、悬挑梁型钢截面应力计算其中: A 截面面积 A = 29.299 cm2W 截面抵抗矩W = 21.5 cm3M 挑梁最大弯矩M = -36.17 kN.mN 悬挑梁所受轴向力N = 20.14 kN经过计算: σ= 1000000×36.17÷(1.05×1000×21.5)+1000×20.14÷(100×29.299) = -1595.34 N/mm2型钢截面应力小于等于钢材强度设计值205 N/mm2,故满足要求十、悬挑梁整体稳定性计算其中: W 截面抵抗矩W = 21.5 cm3M 挑梁最大弯矩M =-36.17 kN.mυb 型钢整体稳定系数型υb = 0.74经过计算: σ= 36.17×1000000÷(21.5×0.74×1000) = -2273.41 N/mm2悬挑梁整体稳定性小于等于钢材强度设计值205 N/mm2,故满足要求十一、悬挑梁与建筑物连接的焊缝计算1、焊缝的正应力其中: t 焊缝厚度t = 9.5 mmlw 悬挑梁与建筑物连接的焊缝长度lw = 100 mmN 悬挑梁所受轴向力N = 20.14 kN经过计算: σ= 20.14×1000÷((100-2×9.5)×9.5) = 26.17 N/mm2焊缝的正应力小于等于焊缝抗压强度设计值205 N/mm2,故满足要求2、焊缝的剪应力其中: t 焊缝厚度t = 9.5 mmlw 悬挑梁与建筑物连接的焊缝长度lw = 100 mmF 固支点的最大支座力F = 37.15 kN经过计算: τ= 37.15×1000÷((100-2×9.5)×9.5) = 48.28 N/mm2焊缝的剪应力小于等于焊缝抗剪强度设计值120 N/mm2,故满足要求3、焊缝的折算应力其中: σ焊缝的正应力σ= 26.17 N/mm2τ焊缝的剪应力τ= 48.28 N/mm2经过计算: f = sqrt(26.17^2+3×48.28^2) =87.62 N/mm2焊缝的折算应力小于等于焊缝折算应力设计值160×1.1=176 N/mm2,故满足要求十二、支撑杆计算1、支杆长细比计算λ= l/i = 3.97÷1.58 = 252支杆的稳定系数υ根据支杆长细比λ查表取: 02、支杆的稳定性计算其中: N 支杆轴向力N = 30.75 kNA 支杆净截面面积A = 4.89 cm2υ支杆的稳定系数υ= 0经过计算: σ= (30.75×1000)÷(0×4.89×100) = 0 N/mm2支杆的稳定性小于等于支杆抗压强度设计值205 N/mm2,故满足要求3、对接焊缝强度计算其中: N 挑梁支点最大支座力N = 23.24 kNd 支撑钢管外径d = 48 mmb 支撑钢管壁厚b = 3.5 mm经过计算: σ= 23.24×1000÷(3.1415926×48×3.5) = 44.03 N/mm2 对接焊缝强度小于等于焊缝抗压强度设计值205 N/mm2,故满足要求。

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）。

计算的脚手架为双排脚手架，搭设高度为35.0米，立杆采用单立管。

搭设尺寸为：立杆的纵距1.20米，立杆的横距1.05米，立杆的步距0.90米。

采用的钢管类型为48×3.2，连墙件采用2步2跨，竖向间距1.80米，水平间距2.40米。

施工均布荷载为3.0kN/m2，同时施工2层，脚手板共铺设4层。

悬挑水平钢梁采用[16a号工字钢U口竖向，其中建筑物外悬挑段长度1.50米，建筑物内锚固段长度0.00米。

悬挑水平钢梁采用钢丝绳与建筑物拉结，最外面钢丝绳距离建筑物1.40m。

一、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

1.均布荷载值计算小横杆的自重标准值 P1=0.038kN/m脚手板的荷载标准值 P2=0.150×1.200/3=0.060kN/m活荷载标准值 Q=3.000×1.200/3=1.200kN/m荷载的计算值 q=1.2×0.038+1.2×0.060+1.4×1.200=1.798kN/m小横杆计算简图2.抗弯强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩计算公式如下:M=1.798×1.0502/8=0.248kN.m=0.248×106/4729.0=52.400N/mm2小横杆的计算强度小于205.0N/mm2,满足要求!3.挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度计算公式如下:荷载标准值q=0.038+0.060+1.200=1.298kN/m简支梁均布荷载作用下的最大挠度V=5.0×1.298×1050.04/(384×2.06×105×113510.0)=0.879mm小横杆的最大挠度小于1050.0/150与10mm,满足要求!二、大横杆的计算:大横杆按照三跨连续梁进行强度和挠度计算，小横杆在大横杆的上面。

××××工程斜拉式型钢悬挑脚手架方案编制人：校对人：审核人：审批人：目录第一节前言 (4)一、工程概况 (4)二、施工中执行的规范、标准 (4)第二节脚手架工程施工部署 (5)一、脚手架设计 (5)二、构造要求 (6)三、劳动力及材料、机具配备 (9)四、劳动力及材料、机具配备及进度计划 (9)第三节施工工艺技术 (10)一、脚手架搭设流程及构造要求 (10)二、脚手架的检查与验收 (11)三、脚手架的拆除 (11)第二节技术质量保证措施 (12)一、进场钢管、扣件、脚手板等构配件的技术质量要求（标准） (12)二、脚手架搭设技术质量要求 (14)三、脚手架工程质量控制 (18)四、脚手架工程的规范要求 (18)第三节安全、环保、危险源控制、文明施工 (20)一、安全施工技术措施 (20)二、危险源控制 (23)三、环保、文明施工要求 (27)四、总包与分包的安全责任 (28)第四节防雷措施 (32)第五节应急组织构架与应急救援预案 (33)一、安全事故应急救援架构 (33)二、高处坠落事故应急救援 (35)三、外脚手架坍塌救援 (36)四、物体打击事故应急救援 (37)五、火灾事故应急救援 (38)六、在建工程火灾的扑救方法 (39)第六节脚手架计算书 (40)一、型钢悬挑脚手架(扣件式)计算书 (40)二、转角不利位置计算 (52)第七节附图 (63)悬挂式脚手架施工方案第一节前言一、工程概况1、工程简介建设用地面积17613m2，地上总建筑面积73699㎡。

地下室建筑面积为23070㎡，设两层地下室，其中地下室负一层建筑面积为11535㎡，地下室负二层建筑面积为11535㎡，地下室负一层层高为4.95m，地下室负二层层高为3.80m。

拟建建筑主要由6幢（1#楼为20F、2#楼为28F、3#楼为25F、4#楼为17+1F、5#、6#楼为30+1F）高层住宅楼组成，6幢楼地下室相连为一整体。

悬挑式扣件钢管脚手架计算书钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001）。

双排脚手架，搭设高度为25米，立杆采用单立管。

搭尺寸为：立杆纵距离1.5米，立杆横距1.05米，采用钢管Φ48×3.5mm，连墙件采用2步3跨，竖向间距3.6米，水平间距4.5米，施工均布荷载3.0kn/m2，同时施工工层，脚手板共铺设两层。

悬挑水平钢梁采用14号工字钢，悬挑伸出建筑物长度1.5米，建筑物内锚固长度1.5米。

水平钢梁距建筑物1. 4米采用钢丝绳拉结。

一、悬挑梁爱力计算悬挑脚手架示意图如图所示悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。

悬臂部分脚手架荷载N的作用，A为墙支点，B为与楼板的锚固点。

本工程中，脚手架排距为1050mm，内侧脚手架距墙体300mm，钢丝绳斜拉支点距墙体1400mm。

水平支撑梁的截面惯性矩I=712.00cm4，截面抵抗矩W=102.00cm3，截面积A=21.50cm2。

受脚手架集中荷载P=1.2×4.61+1.4×4.73=12.14 KN水平钢梁自重荷载Q=1.2×21.5×0.0001×7.85×10=0.2 KN /m悬挑脚手架计算简图经过连续梁的计算得到悬挑脚手架支撑梁剪力图（KN）悬挑脚手架支撑梁弯矩图（KN.m）支座对与撑梁的支撑反力分别为：R 1=13.45 KN ，R 2=12.246 KN ，R 3=-0.804 KN 。

R max =1.899 KN.m抗弯计算强度f=M/1.05W+N/Af=1.899×106/（1.05×102000）+4.707×1000/2150=19.924 N/ mm 2 水平支撑梁的抗弯计算强度小于205N/ mm 2，满足要求。

二、稳定性计算：水平钢梁采用14号工字钢σ= bWxφM φb =2——查表（GB5001D-2003）附录B 得到由于φb ＞0.6查表得到其值为0.929。

濮阳香榭里 3# 楼悬挑架施工方案编制：审核：审批：濮阳市广建建设集团有限公司一、工程概况本工程为濮阳香榭里3#楼，位于濮阳市北新区，东至城市规划道路澶水路，西至东方花园居住小区，南邻绿城路，北至东方花园居住小区。

建筑面积9825.41m2，其中地下建筑面积为764.08m2，地上二十六层，建筑高度79.3000m，地下一层为自行车库和储藏室，地下二层为储藏室，地上部分为住宅，每层层高为 3.0m，地下一层高为3.0m，地下二层高3.9 m,室内外高差1.000m.二、搭设及拆卸方案1、本工程采用钢管扣件式悬挑式脚手架，架子宽为900mm，步距1800mm，外架距离墙面300mm。

架体总高80米。

剪刀撑二步二跨。

2、三角架斜支承搭设在2、5、8层上，,最大承重高度四层，因此结构施工时必须事先根据本方案的预留孔用预埋铁件。

3、本工程外架设计为钢管扣件式悬挑架，基本结构分两部分，一是主要受力的钢管扣件式斜挑三角架，二是主要承担施工恒载、活载及部分风载，并将其传到建筑物上。

4、斜三角架是本外架的主要受力构件，其搭设及加固必须严格按照三角架的要求进行，不得随意减少及改变节头位置。

5、上部双排脚手架的搭设同一般双排脚手架，立杆步距与三角支架一一对应，脚手架与结构的拉结采用刚柔结合方案，沿竖向的拉结，其中每单元第一步每根小横杆都必须穿过结构予留或与结构作刚性拉结，并且利用穿墙螺栓对其进行适当的加强。

柔性连接采用Ф14钢丝绳和上步的预埋件连接。

所有相邻拉结点水平间距不超过四米，竖向间距不超过三步架。

上下的拉结位置必须错开布置在立杆的两面三刀侧，即“跳杆布置”。

6、外架搭设的最大高度为七步架，结构施工上翻时，每满七步后，开始搭设上一单元的悬挑结构，且上下两个单元的架子必须断开。

待搭完四步或五步经查无误后拆除下一单元的架子（必须在木工拆模之后）。

拆卸必须从上到下，不得上下同时进行；每一单元的悬挑结构不拆除，即可铺笆作为结构防护，又可在装修时，架子下翻，做为搭架的操作台。
