振动图象和波的图象振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象．简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形状，但二图象是有本质区别的．见表：振动图象波动图象研究对象一振动质点沿波传播方向所有质点研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律图线物理意义表示一质点在各时刻的位移表示某时刻各质点的位移图线变化随时间推移图延续，但已有形状不变随时间推移，图象沿传播方向平移一完整曲线占横坐标距离表示一个周期表示一个波长2012届高考二轮复习专题 ：振动图像与波的图像及多解问题【例1】如图6—27所示，甲为某一波动在t=1．0s 时的图象，乙为参与该波动的P 质点的振动图象（1）说出两图中AA /的意义？（2）说出甲图中OA /B 图线的意义？ （3）求该波速v=？（4）在甲图中画出再经3．5s 时的波形图 （5）求再经过3．5s 时p 质点的路程S 和位移解析：（1）甲图中AA /表示A 质点的振幅或1．0s 时A 质点的位移大小为0．2m ，方向为负．乙图中AA /’表示P 质点的振幅，也是 P 质点在 0．25s 的位移大小为0．2m ，方向为负．（2）甲图中OA /B 段图线表示O 到B 之间所有质点在1．0s 时的位移、方向均为负．由乙图看出P 质点在1．0s 时向一y 方向振动，由带动法可知甲图中波向左传播，则OA /间各质点正向远离平衡位置方向振动，A /B 间各质点正向靠近平衡位置方向振动． （3）甲图得波长λ＝4 m ，乙图得周期 T ＝1s 所以波速v=λ/T=4m/s（4）用平移法：Δx ＝v ·Δt ＝14 m ＝（3十½）λ所以只需将波形向x 轴负向平移½λ=2m 即可，如图所示 （5）求路程：因为n=2/T t=7，所以路程S=2An=2×0·2×7=2。

振动图象和波动图象的区别
振动图象波动图象
研究对象一个振动质点各个质点
研究内容位移随时间变化规律某时刻所有质点空间分布
图象
x
O T t y
λx/m
物理意义同一质点在不同时刻位移不同质点在同一时刻的位移
图象变化随时间不变随时间推移，图象沿传播方向平移振动图像与波的图

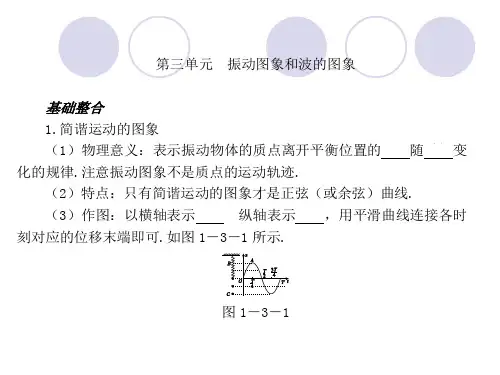

一、振动图象和波的图象
振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象．简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形状，但二图象是有本质区别的．见表：。

振动图象与波动图象的区别与联系⑴物理意义不同：振动图象表示同一质点在不同时刻的位移；波的图象表示介质中的各个质点在同一时刻的位移。

⑵图象的横坐标的单位不同：振动图象的横坐标表示时间；波的图象的横坐标表示距离。

⑶从振动图象上可以读出振幅和周期；从波的图象上可以读出振幅和波长。

2.波的图象的画法波的图象中，波的图形、波的传播方向、某一介质质点的瞬时速度方向，这三者中已知任意两者，可以判定另一个。

（口诀为“上坡下，下坡上”）3.波的传播是匀速的在一个周期内，波形匀速向前推进一个波长。

n个周期波形向前推进n个波长（n可以是任意正数）。

因此在计算中既可以使用v=λ f，也可以使用v=s/t，后者往往更方便。

4.介质质点的运动是简谐运动（是一种变加速运动）任何一个介质质点在一个周期内经过的路程都是4A，在半个周期内经过的路程都是2A，但在四分之一个周期内经过的路程就不一定是A了。

5.起振方向介质中每个质点开始振动的方向都和振源开始振动的方向相同。

6.巩固练习： 1．如图为一质点的振动图线，从图线上可以看出此质点做的是 运动，周期是 s ，振幅是 cm ，0.4s 时的位移是 cm ，0.6s 时的位移是 cm ．2．如图是一水平弹簧振子做简谐运动的振子的振动图像(x -t 图),由图可推断,振动系统( ) A ．在t 1和t 2时刻具有相等的动能和相同的动量 B ．在t 3和t 4时刻具有相等的势能和相同的动量 C ．在t 4和t 6时刻具有相同的位移和加速度 D ．在t 1和t 6时刻具有相同的速度和加速度3．右图为某简谐横波的图象，由图可知（ ） A ．波长为4mB ．周期为4sC ．振幅为2cmD ．波向x 轴正方向传播4．如图所示为一简谐波在t 时刻的图象．已知质点a 将比质点b 先回到平衡位置，则下列说法中正确的是( )A ．波沿x 轴正向传播B ．波沿x 轴负向传播C ．质点a 的速度正在增大D ．质点b 的速度正在增大 5．如图所示，实线A 是一列横波在某时刻的波形，虚线B 为经T 47后的波形图，根据图线可知波向 传播（填“左”或“右”），此时刻M 点向 运动，P 点向 运动．6．一列机械波在某一时刻的波形如实线所示，经过△t 时间的波形如虚线所示．已知波的传播速率为1m/s ，则下列四个数据中△t 的可能值为（ ）A ．1sB ．8sC ．9sD ．20s 7．一列机械波在介质中的传播速度是20m/s ，相邻两波峰间的距离为0.40m ，则( )A ．波源的振动频率为50HzB ．波源的振动周期为0．01s C ．波源每秒钟完成的全振动的次数为100次y/D．波源每秒钟完成的全振动的次数为50次8．有一单摆作简谐运动，其摆长为L，摆球质量为m，振动周期为T．为使其周期T变大，下述办法可行的是A．减小m B．增大L C．减小L D．将单摆放到重力加速度较小的地方例：如图所示，甲为某一波动在t =1.0S时的图象，乙为参与波动的P质点的振动图象，则(1)在甲图中画出再经3.5S时的波形图；(2)求再经过3.5S时P质点的路程S和位移。

拓展课振动图像与波的图像核心要点振动图像与波的图像的区别与联系[要点归纳]从物理意义上区别：振动图像描述的是同一振动质点在不同时刻的位移情况；波的图像描述的是同一时刻介质中各个质点的位移情况。

从图像画法上区别：振动图像的横轴t表示一个振动质点振动的时间，纵轴y表示这个质点在不同时刻的位移；波的图像的横轴x表示介质中各振动质点的平衡位置，纵轴y表示各振动质点在某个时刻的位移。

从图像变化上区别：振动图像是随着时间的延长而延伸的，而原有的形状不变，如图所示。

波的图像则随着时间的改变，图像沿传播方向平移，如图所示。

从图像给出的信息上的区别：振动图像能直观地给出振幅A、周期T，以及各个时刻该质点的位移y；波的图像能直观地给出质点的振幅A、波长λ，以及该时刻各质点的位移y。

联系：由振动图像可读出质点的振动周期T，而质点振动的周期与波源的振动周期及波的传播周期是相同的；由波的图像可读出波长λ，据v＝λT可求波速。

由振动图像可画波的图像，由波的图像也可画出质点的振动图像。

[试题案例][例1](2019·4月浙江选考，16)[加试题](多选)图甲为一列简谐横波在t＝0时刻的波形图，P、Q为介质中的两个质点，图乙为质点P的振动图像，则()A.t＝0.2 s时，质点Q沿y轴负方向运动B.0～0.3 s内，质点Q运动的路程为0.3 mC.t＝0.5 s时，质点Q的加速度小于质点P的加速度D.t＝0.7 s时，质点Q距平衡位置的距离小于质点P距平衡位置的距离解析根据题图甲、乙可知，此列波沿x轴负向传播，周期T＝0.4 s，经过半个周期，质点Q沿y轴正方向运动，A错误；根据简谐运动特点，经34T时间质点Q 运动的路程大于0.3 m，故B错误；t＝0.5 s时，质点P运动至y轴正方向最大位移处，又回复力F＝－kx和a＝F，故质点Q的加速度小于质点P的加速度，Cm正确；t＝0.7 s时，质点P运动至y轴负方向最大位移处，故质点Q距平衡位置的距离小于质点P距平衡位置的距离，D正确。

振动图象和波动图象的区别
振动图象波动图象
研究对象一个振动质点各个质点
研究内容位移随时间变化规律某时刻所有质点空间分布
图象
x
O T t y
λx/m
物理意义同一质点在不同时刻位移不同质点在同一时刻的位移
图象变化随时间不变随时间推移，图象沿传播方向平移振动图像与波的图
一、振动图象和波的图象
振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象．简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形状，但二图象是有本质区别的．见表：
振动图象波动图象
研究对象一振动质点沿波传播方向所有质点
研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律
图线
物理意义表示一质点在各时刻的位移表示某时刻各质点的位移
图线变化随时间推移图延续，但已有形状
不变
随时间推移，图象沿传播方向平
移
一完整曲线占横坐
标距离
表示一个周期表示一个波长。

专题九振动图像与波动图像知识点一、振动图像与波动图像1.两种图象的比较图象类型振动图象波的图象研究对象一振动质点沿波传播方向上所有质点研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律图象物理意义表示某质点各个时刻的位移表示某时刻各质点的位移图象信息(1)质点振动周期(2)质点振幅(3)各时刻质点位移(4)各时刻速度、加速度方向(1)波长、振幅(2)任意一质点在该时刻的位移(3)任意一质点在该时刻的加速度方向(4)传播方向、振动方向的互判2.“一分、一看、二找”巧解波的图象与振动图象综合类问题(1)分清振动图象与波的图象.只要看清横坐标即可，横坐标为x则为波的图象，横坐标为t则为振动图象.(2)看清横、纵坐标的单位，尤其要注意单位前的数量级.(3)找准波的图象对应的时刻.(4)找准振动图象对应的质点.类型1 振动图像和波形图,读图知波长和周期,进行定性判定和定量计算（多选）1．（2024•富平县一模）沿x轴传播的一列简谐横波在t＝0时刻的波动图像如图甲所示，平衡位置在x＝4m处的质点Q的振动图像如图乙所示，下列说法正确的是（）A．该波沿x轴正方向传播B．该波的波长为10mC．该波的周期为1.6sD．该波的传播速度为12m/sE．t=415s时刻，x＝0处的质点回到平衡位置【解答】解：A、根据质点Q的振动图像可知，t＝0时刻质点Q沿y轴正方向振动，则该波沿x 轴正方向传播，故A正确；BCD、该波的波长λ＝12m，周期T＝1.6s，由v=λT可得该波的传播速度v＝7.5m/s，故BD错误，C正确；E、波动图像的方程为y=Asin(2πλx+φ)，当x＝4时，y＝0，代入解得φ=π3，则波动方程为y=20sin(π6x+π3)(cm)，t＝0时刻，x＝0处的质点偏离平衡位置的位移大小为10√3cm，振动方程为y=20sin(5π4t+2π3)(cm)，t=415s时刻回到平衡位置，故E正确.故选：ACE。

振动图像与波的图像及多解问题一、振动图象和波的图象振动是一个质点随时间的推移而呈现的现象，波动是全部质点联合起来共同呈现的现象．简谐运动和其引起的简谐波的振幅、频率相同，二者的图象有相同的正弦（余弦）曲线形状，但二图象是有本质区别的．见表：振动图象波动图象研究对象一振动质点沿波传播方向所有质点研究内容一质点的位移随时间的变化规律某时刻所有质点的空间分布规律图线物理意义表示一质点在各时刻的位移表示某时刻各质点的位移图线变化随时间推移图延续，但已有形状不变随时间推移，图象沿传播方向平移一完整曲线占横坐标距离表示一个周期表示一个波长例题精选：例题1：如图6—27所示，甲为某一波动在t=1．0s时的图象，乙为参与该波动的P质点的振动图象（1）说出两图中AA /的意义？（2）说出甲图中OA /B图线的意义？（3）求该波速v=？（4）在甲图中画出再经3．5s时的波形图（5）求再经过3．5s时p质点的路程S和位移解析：（1）甲图中AA /表示A质点的振幅或1．0s时A质点的位移大小为0．2m，方向为负．乙图中AA/’表示P质点的振幅，也是P质点在0．25s的位移大小为0．2m，方向为负．（2）甲图中OA /B段图线表示O到B之间所有质点在1．0s时的位移、方向均为负．由乙图看出P质点在1．0s时向一y方向振动，由带动法可知甲图中波向左传播，则OA /间各质点正向远离平衡位置方向振动，A /B间各质点正向靠近平衡位置方向振动．（3）甲图得波长λ＝4m，乙图得周期T＝1s所以波速v=λ/T=4m/s（4）用平移法：Δx＝v·Δt＝14m＝（3十?）λ所以只需将波形向x轴负向平移?λ=2m即可，如图6——28所示t（5）求路程：因为n=T/2=7，所以路程S=2An=2×0·2×7=2。

8m求位移：由于波动的重复性，经历时间为周期的整数倍时．位移不变·所以只需考查从图示时刻，p质点经T/2时的位移即可，所以经3．5s质点P的位移仍为零．例题2：如图所示，（1）为某一波在t＝0时刻的波形图，（2）为参与该波动的P点的振动图象，则下列判断正确的是A．该列波的波速度为4m／s；B．若P点的坐标为x p＝2m，则该列波沿x轴正方向传播C．该列波的频率可能为2Hz；D．若P点的坐标为x p＝4m，则该列波沿x轴负方向传播；解析：由波动图象和振动图象可知该列波的波长λ=4m，周期T＝1．0s，所以波速v＝λ／T＝4m／s．由P质点的振动图象说明在t=0后，P点是沿y轴的负方向运动：若P点的坐标为x p＝2m，则说明波是沿x轴负方向传播的；若P点的坐标为x p＝4m，则说明波是沿x轴的正方向传播的．该列波周期由质点的振动图象被唯一地确定，频率也就唯一地被确定为f＝l／t＝0Hz．综上所述，只有A选项正确．点评：当一列波某一时刻的波动图象已知时，它的波长和振幅就被唯一地确定，当其媒质中某质点的振动图象已知时，这列波的周期也就被唯一地确定，所以本题中的波长λ、周期T、波速v均是唯一的．由于质点P的坐标位置没有唯一地确定，所以由其振动图象可知P点在t＝0后的运动方向，再由波动图象确定波的传播方向二、波动图象的多解波动图象的多解涉及：(1)波的空间的周期性；(2)波的时间的周期性；(3)波的双向性；(4)介质中两质点间距离与波长关系未定；(5)介质中质点的振动方向未定．1．波的空间的周期性沿波的传播方向，在x轴上任取一点P（x)，如图所示，P点的振动完全重复波源O的振动，只是时间上比O点要落后Δt，且Δt=x/v=xT0/λ.在同一波线上，凡坐标与P点坐标x之差为波长整数倍的许多质点，在同一时刻t的位移都与坐标为λ的质点的振动位移相同，其振动速度、加速度也与之相同，或者说它们的振动“相貌”完全相同．因此，在同一波线上，某一振动“相貌”势必会不断重复出现，这就是机械波的空间的周期性．空间周期性说明，相距为波长整数倍的多个质点振动情况完全相同．2．波的时间的周期性在x轴上同一个给定的质点，在t+nT时刻的振动情况与它在t时刻的振动情况（位移、速度、加速度等）相同．因此，在t时刻的波形，在t+nT时刻会多次重复出现．这就是机械波的时间的周期性．波的时间的周期性，表明波在传播过程中，经过整数倍周期时，其波的图象相同．①传播距离：x0nx②传播时间：tnTtxnxv③传播速度：tnTt④质点振动路程：s4nAs3．波的双向性双向性是指波沿正负方向传播时，若正、负两方向的传播时间之和等于周期的整数倍，则沿正负两方向传播的某一时刻波形相同．4．介质中两质点间的距离与波长关系未定在波的传播方向上，如果两个质点间的距离不确定，就会形成多解，解题时若不能联想到所有可能情况，易出现漏解．5．介质中质点的振动方向未定在波的传播过程中，质点振动方向与传播方向联系，若某一质点振动方向未确定，则波的传播方向有两种，这样形成多解．说明：波的对称性：波源的振动要带动它左、右相邻介质点的振动，波要向左、右两方向传播．对称性是指波在介质中左、右同时传播时，关于波源对称的左、右两质点振动情况完全相同．5．已知波速v 和波形，画出再经t时间波形图的方法⑴平移法：先算出经t时间波传播的距离xvt，再把波形沿波的传播方向平移x即可。
