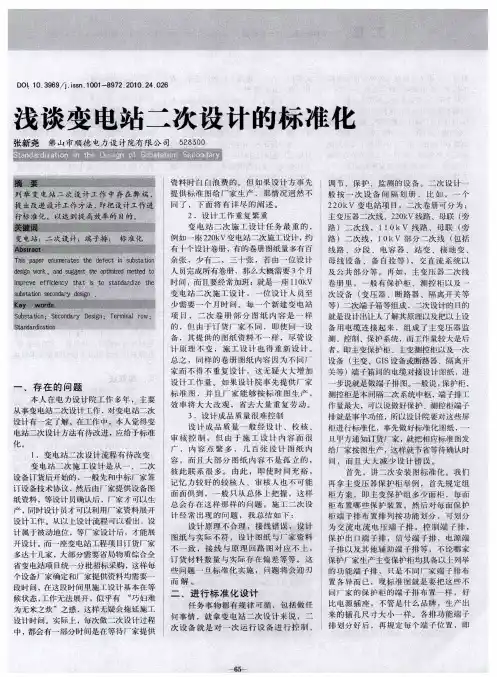

浅谈变电站二次设备布置1 前言：变电站二次设备包括对一次设备进行控制、测量、保护以及对一、二次设备的正常、异常或事故等工况提供信号显示或报警的设备。
二次设备一般是由独立的功能件或具有较强的完整功能的装置按预定的逻辑组装成功能屏柜。
另外，二次设备还包括与一次设备构成一体的反映其工况、状态、量值，并可对其控制、操作的辅助设备。
如电流互感器（TA）、电压互感器（TV）的二次绕组以及断路器、隔离开关的操作机构等等。
以上这些设备安装在不同的位置，再按有关逻辑要求进行互联，就能完成特定的功能，保障一次设备的正常和可靠运行，减小电气设备故障损害。
尽管不同的二次设备布置方式在相同的逻辑下其功能原则上相同，但其布置是否合理对工程的造价、运行管理影响较大。
2 二次设备布置的原则2.1 二次设备的电气屏柜一般布置在主控制室内。
需要由人经常监视、操作的屏柜，如控制屏、直流电源屏等最好都布置在主环上（第一排）[1]。
2.2 控制屏原则上按电压等级分别排列在一起，要做到模拟母线清晰连贯。
2.3 其它保护屏、自动装置屏原则上按电压等级分别排列在主环后布置，但应保证小母线的布置连贯。
2.4 当后期工程有较多的预留屏位时，应考虑后期扩建时不会造成施工及运行困难。
2.5 与一次设备构成一体的二次设备，一般都是由一次设计人员根据方案的优劣来布置一次设备，也就确定了该二次设备的布置。
在不影响一次设备的功能和运行的情况下，一、二次设计人员应相互协调确定一次设备的布置，以期达到对一次设备的保护范围最大，或减少二次回路的负载及压降，使二次回路接线无迂回往复，连线最短最清晰的目的。
例如10kV母线TV布置在该母线段的中间，由左右两路干线分别向两边出线柜的计量设备供电，将会使二次计量电压的压降减小。
3 二次设备布置的习惯二次设备布置的习惯，也就是二次设计人员对主控制室屏柜的安装习惯布置。
3.1变电站主控制室屏柜的习惯布置。
控制屏（安放装置控制屏或单元式的测控屏）最好布置主环正面，中央信号控制屏和主变压器控制屏布置在主环正中，主环的两侧布置两种电压或三种电压等级的控制屏，左侧布置高（中）电压等级，右侧布置中（低）电压等级，如为常规性控制屏一定要注意模拟母线的清晰和连贯。
15、接地1）控制电缆的屏蔽层两端应可靠接地。
2）在二次设备室、敷设二次电缆的沟道、就地端子箱等处，使用截面不小于100mm2的裸铜排与变电站的主接地网紧密连接。
3）在二次设备室的电缆沟，按屏（柜）布置的方向敷设经100mm2的专用铜排，将该专用铜排首末端连接，形成二次设备室内的等电位接地网。
二次设备室内的等电位接地网必须至少4 根以上、截面不小于50mm2 的铜导线与主接地网连接。
4）屏（柜）下部设有截面不小于100mm2的专用铜排。
屏（柜）上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。
接地铜排应用截面不小于50mm2的铜缆与二次设备室内的等电位接地网连接。
5）微机型继电保护装置屏（柜）内的交流供电电源（照明、打印机和调制解调器）中的中性线不应介入等电位接地网。
16、抗干扰1）微机型继电保护装置所有二次回路的电缆均应使用屏蔽电缆。
2）交流电流和交流电压回路、交流和直流回路、强电和弱电回路均应使用各自独立的电缆。
3）遵守保护装置24V开入电源不出保护屏（柜）的原则，以免引进干扰。
4）合理规划二次电缆的敷设路径，尽可能离开高压母线、避雷器和避雷针的接地点、并列电容器、CVT、结合电容及电容式套管等设备，避免和减少迂回，缩短二次电缆的长度。
5注意事项1)本站站内通讯网线由许继电气股份有限公司提供，通讯网线的敷设由施工单位完成，许继电气股份有限公司技术人员完成通信网线接入。
2)本期扩建部分的断路器控制回路采用直流DC220V，全站断路器电机回路采用AC220V，全站防跳回路采用操作箱内防跳，压力闭锁由断路器机构箱实现。
3)全站隔离开关控制回路采用交流AC220V，全站隔离开关电机回路采用AC380V。
4)在交、直流电源输入处均设电源防雷器，在通信信道装设通信信道防雷器。
5)本期工程所用互感器极性均须由安装调试单位试验决定。
6)本工程施工时，请注意做好安全防护措施，以保证设备和人生安全。
第一章概述1典型组屏的适用范围110kV变电站综合自动化系统的组屏方案，适用于110kV及以下电压等级的继电保护、元件保护及自动化装置，根据不同的工程主接线形式，不同的工程要求提供推荐组屏模式。
对于35kV及10kV线路、所用变、备自投等设备可考虑分散安装或集中组屏两种方案。
2依据性文件《国家电网公司110kV变电站典型设计》(2005版)（2007版）《国家电网公司输配电工程典型设计110kV变电站二次系统部分》第二章二次系统设备设备通用技术要求1 使用环境条件海拔高度：≤2000m；环境温度（室内）：-5～+45℃；最大日温差：95%（日平均）；90%（月平均）；抗震能力：水平加速度0.30g，垂直加速度0.15g；安装方式：室内安装，房间无专门屏蔽和抗静电措施，室内设置空调；地板荷载：400Kg/㎡。
2 二次屏(柜）技术要求2.1 端子排布置（1）屏（柜）内设备的安装及端子排的布置，保证各间隔的独立性，在一套装置检修时不影响其他任何一套装置的正常运行。
（2）端子排由我公司负责，外部端子排按不同功能进行划分，端子排布置充分考虑各插件的位置，避免接线相互交叉，可按交流电压输入、交流电流输入，输入回路、输出回路，直流强电，交流强电分组布置端子排。
2.2 直流电源小开关采用双极快速小开关，并具有合适的断流能力。
2.3 屏（柜）体要求（1）屏（柜）内的所安装的元器件具有型式实验报告和合格证，采用标准化元件和组件。
装置结构模式由插件组成插箱或屏（柜）。
插件、插箱的外尺寸符合GB3047的规定。
装置中的插件牢固、可靠，可更换。
屏（柜）体及包括所有安装在屏（柜）上的插件、插箱及单个组件满足防震要求。
并留有足够的空间。
对装置中带有调整定值的插件，调整机构具有良好的绝缘和锁紧设施。
（2）屏（柜）体下方设有接地铜排和端子。
接地铜排的规格为25×4平方毫米，接地端子为压接型。
屏（柜）具有良好的方电磁干扰的评比功能。

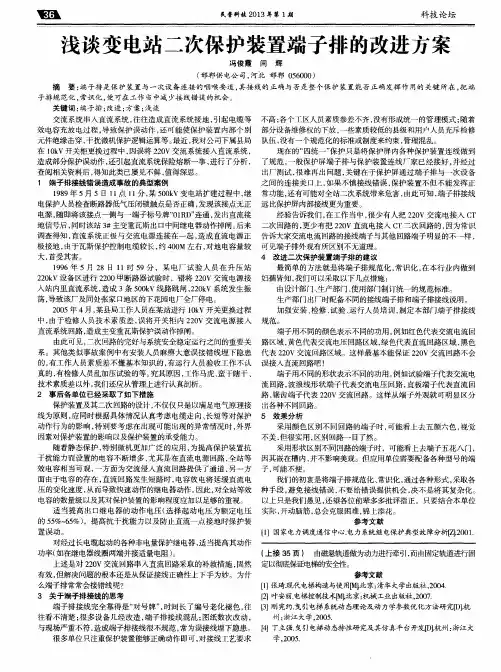

变电站二次端子排1. 什么是二次端子排？在电力系统中，二次端子排是用于连接电缆和各种保护及测量仪器的重要设备。
一般情况下，电力系统中大量的保护及测量仪器需要连接到变电站的二次侧现场，因此需要使用二次端子排来实现连接和管理。
在实际操作中，二次端子排的作用是将各个保护及测量仪器的输出信号统一集中到一个地方，然后再将这些信号通过电缆传输到集中控制室中的控制设备上。
因此，二次端子排在电力系统中承担了一个非常重要的作用。
2. 二次端子排的结构和构成二次端子排的结构和构成各有不同，根据实际需要和使用场景而定。
通常情况下，二次端子排可分为以下两类：2.1 通用二次端子排通用二次端子排不仅仅可以连接保护及测量仪器，同时也可以用于连接电缆和各种控制及辅助设备。
它的基本构成包括端子板、端子盖、接线盒、并联端子板等。
端子板是主体部分，它由许多铜制的端子组成，可以将各个保护及测量仪器的信号通过线缆的方式连接到端子板上，然后由端子板中的小端子连接到相应的继电器上。
通常情况下，端子板的直流电压等级可以达到500V-800V，带电量小于30A。
而端子盖和接线盒则是端子板的保护部分，它们主要承担着保护和隔离的作用。
并联端子板则用于将多条电缆并联接在一起，以便在需要时能够加快电缆的连接速度。
2.2 专用二次端子排专用二次端子排则是根据不同的应用场景和需要而设计的，如差动保护和线路保护等。
它们体积小、结构简单，但功能强大，能够满足各种特殊需求。
3. 二次端子排的安装和维护二次端子排的安装和维护对于电力系统的安全和稳定运行具有非常重要的意义。
在安装过程中，需要严格按照电力行业的相关标准和规定进行操作，防止出现质量问题。
在维护过程中，一定要保证端子板表面的干净和平整，不得存在锈蚀、氧化及腐蚀等问题，保持端子板的良好电气连接性。
定期检查端子盖和接线盒，及时更换损坏的零部件。
此外，操作人员还需要定期检查二次端子排的接线情况，确保安全可靠。
浅谈变电站继电保护二次回路作业安全技术措施摘要：继电保护装置对电网的安全运行具有重要作用。
当电力设备出现故障时，继电保护装置会及时采取应对措施，切断故障，避免损失的进一步扩大。
继电保护检修作业是保障继电保护装置正常运行的重要一环，然而在继电保护二次回路检修作业过程中存在很多危险因素。
电力系统中时常发生因检修作业而导致继电保护装置误动作的人为因素事件，严重影响电网的安全稳定运行。
本文以变电站主接线为3/2接线方式的继电保护为例，针对继电保护二次回路作业中出现的典型问题进行分析，提出了相应的预防处理措施。
关键词：变电站；继电保护；二次回路；安全技术措施引言近年来，继电保护二次回路检修作业引发的人为因素事故事件时有发生，而继电保护装置误动作会严重影响电网的安全稳定运行。
因此，充分分析继电保护二次回路检修作业存在的风险，从技术控制措施和管理控制措施两方面进行深入探讨，对提高继电保护检修水平，避免人为事故具有重要意义。
一、继电保护的原理及主要作用电力系统在发生故障后，通常伴随电流增大、电压降低、电流与电压之间相位角改变、测量阻抗改变、产生负序电流等变化，继电保护根据电力系统发生故障前后电气物理量变化的特征为基础来构成[1]。
保护动作原理是基于电力系统故障等非正常运行情况引起的物理变化而建立的继电保护动作数学模型，通常包含故障量测量、故障逻辑判断、隔离执行指令几个部分。
继电保护主要实现功能为：正确、及时切除系统中的故障点，避免故障在整个电力系统蔓延，保证非故障系统的正常运行；及时向运行维护人员反应非正常的电气量特征及设备，提示运行维护人员进行处理。
二、继电保护不正确动作典型原因分析在继电保护系统检修、故障处理、设备改造等作业中，涉及大量的二次回路作业，容易发生人为责任事件。
继电保护二次回路作业人为因素事故事件通常由以下原因导致：误动（误碰）电流、电压、跳闸出口回路，定值误整定，安措执行不到位，设备运维不良，仪器仪表使用不当。

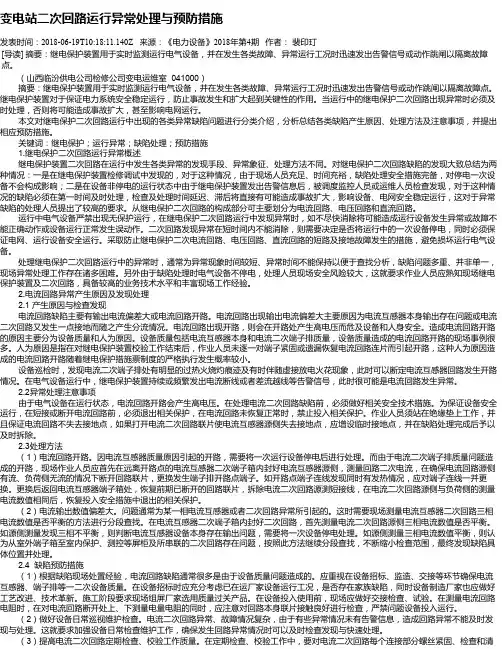

变电站二次回路运行异常处理与预防措施发表时间：2018-06-19T10:18:11.140Z 来源：《电力设备》2018年第4期作者：裴印玎[导读] 摘要：继电保护装置用于实时监测运行电气设备，并在发生各类故障、异常运行工况时迅速发出告警信号或动作跳闸以隔离故障点。
（山西临汾供电公司检修公司变电运维室 041000）摘要：继电保护装置用于实时监测运行电气设备，并在发生各类故障、异常运行工况时迅速发出告警信号或动作跳闸以隔离故障点。
继电保护装置对于保证电力系统安全稳定运行，防止事故发生和扩大起到关键性的作用。
当运行中的继电保护二次回路出现异常时必须及时处理，否则将可能造成事故扩大，甚至影响电网运行。
本文对继电保护二次回路运行中出现的各类异常缺陷问题进行分类介绍，分析总结各类缺陷产生原因、处理方法及注意事项，并提出相应预防措施。
关键词：继电保护；运行异常；缺陷处理；预防措施1.继电保护二次回路运行异常概述继电保护装置二次回路在运行中发生各类异常的发现手段、异常象征、处理方法不同。
对继电保护二次回路缺陷的发现大致总结为两种情况：一是在继电保护装置检修调试中发现的，对于这种情况，由于现场人员充足、时间充裕，缺陷处理安全措施完备，对停电一次设备不会构成影响；二是在设备非停电的运行状态中由于继电保护装置发出告警信息后，被调度监控人员或运维人员检查发现，对于这种情况的缺陷必须在第一时间及时处理，检查及处理时间延迟、滞后将直接有可能造成事故扩大，影响设备、电网安全稳定运行，这对于异常缺陷的处理人员提出了较高的要求。
从继电保护二次回路的构成部分可主要划分为电流回路、电压回路和直流回路。
运行中电气设备严禁出现无保护运行，在继电保护二次回路运行中发现异常时，如不尽快消除将可能造成运行设备发生异常或故障不能正确动作或设备运行正常发生误动作。
二次回路发现异常在短时间内不能消除，则需要决定是否将运行中的一次设备停电，同时必须保证电网、运行设备安全运行。
二次回路的编号1、图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。
1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。
2.3 二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。
标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。
在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。
在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。
在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。
熟记下列常用的回路标号：1：控制回路电源的正极。
如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。
2：控制回路电源的正极。
701：信号回路电源的正极。
702：信号回路电源的正极。
A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。
特点为标号以4开头。
A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。
特点为标号以6开头。
其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。
如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。
901、902、903…..或J901、J902、J903、…..等为信号回路。
7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。
● 选学下面二次标号的编号规律知识1、二次回路标号的基本原则是什么？回路标号的基本原则是：凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。
图5-2
图5-3
1
2
3
4
图5-4-1
图5-4-2
对任何一个微机操作箱，我们都可以用“4个点”、“6个点”、“8个点”、“9个点”这四种方法来分析，以完成接线，并搞清楚回路走向。
4个点：1（正电源，空开下端）、2（负电源，空开下端）、7（操作箱合闸回路出口端）、7（操作箱跳闸回路出口端）； 6个点：在4个点的基础上，增加3（手动合闸输入端）、33（手动跳闸输入端）； 8个点：在6个点的基础上，增加6（红灯）、36（绿灯）； 9个点：在8个点的基础上，增加R133（外部保护跳闸输入端）。
这一点留待后文再详细讲解。
我们可以随便找一套110kV 线路保护或者变压器保护的二次图纸，看一下操作回路相关的原理图和端子排图，找一找从微机保护屏外引的是不是这8个点，这8个点中是否1、3、33、6、36与微机测控屏相联系，1、2、7、37与断路器机构箱相联系。
补记：这其实也是看二次图纸的一个好方法，首先确定这个回路涉及到哪几个设备，原理图中这些设备之间的联系必然通过控制电缆完成，那么端子排的接线也就明了了。
7.2.4.2隔离开关电动机构控制回路
图7-7中下半部分就是CSI-200E 中针对隔离开关电动机构的控
制接点。
就控制回路整体而言，隔离开关与断路器的最大区别就是：隔离开关的控制回路没有操作箱。
5
7-
图
I1I3I2I4I5I4I3
图8-2
I2I1
图8-10
①图
8-12
②
图9-1
①②③④
图9-2-2。
图5-2
图5-3
1
2
3
4
图5-4-1
图5-4-2
对任何一个微机操作箱，我们都可以用“4个点”、“6个点”、“8个点”、“9个点”这四种方法来分析，以完成接线，并搞清楚回路走向。
4个点：1（正电源，空开下端）、2（负电源，空开下端）、7（操作箱合闸回路出口端）、7（操作箱跳闸回路出口端）； 6个点：在4个点的基础上，增加3（手动合闸输入端）、33（手动跳闸输入端）； 8个点：在6个点的基础上，增加6（红灯）、36（绿灯）； 9个点：在8个点的基础上，增加R133（外部保护跳闸输入端）。
这一点留待后文再详细讲解。
我们可以随便找一套110kV 线路保护或者变压器保护的二次图纸，看一下操作回路相关的原理图和端子排图，找一找从微机保护屏外引的是不是这8个点，这8个点中是否1、3、33、6、36与微机测控屏相联系，1、2、7、37与断路器机构箱相联系。
补记：这其实也是看二次图纸的一个好方法，首先确定这个回路涉及到哪几个设备，原理图中这些设备之间的联系必然通过控制电缆完成，那么端子排的接线也就明了了。
7.2.4.2隔离开关电动机构控制回路
图7-7中下半部分就是CSI-200E 中针对隔离开关电动机构的控
制接点。
就控制回路整体而言，隔离开关与断路器的最大区别就是：隔离开关的控制回路没有操作箱。
5
7-
图
I1I3I2I4I5I4I3
图8-2
I2I1
图8-10
①图
8-12
②
图9-1
①②③④
图9-2-2。
详解智能变电站PT二次回路及并列原理背景随着宜昌地区电网中智能变电站的数量不断增加，智能变电站中PT二次回路应用越来越广泛，于是我们就对其并列原理做一个简要的分析。

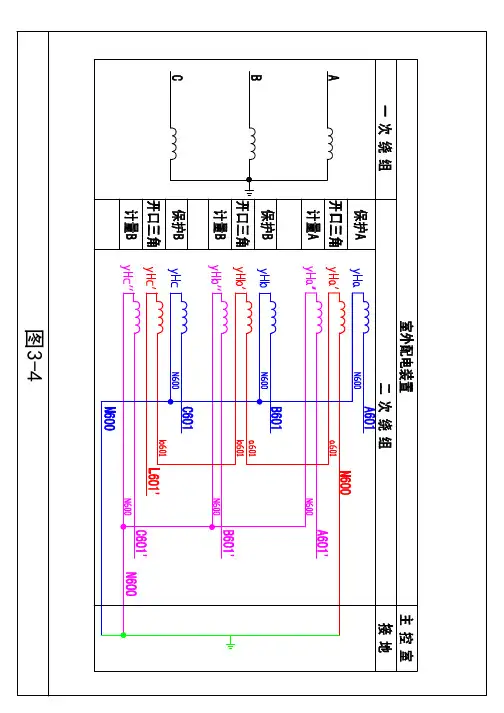

1常规变电站母线PT二次回路及并列原理双母线或单母线分段主接线方式，当其中一段母线电压互感器发生故障并停用时，为保证其电压小母线上的电压不间断，须由另一段母线PT接入待停运的电压小母线。
只有当母联（分段）断路器QF和隔离开关1QS与 2QS匀在闭合的情况下，才允许二次并列。
当切换开关 61QK置于“允许并列”位置（就地并列）时，其触点①②接通，触点③④和⑤⑥断开，双位置继电器KM5动作，其触点 KM5B KM5C接通开放中间继电器 KM1 KM2KM3 KM4 其触点 KM1B KM1C KM2B KM2C KM3B KM3C KM4BKM4a闭合将两段母线PT二次回路并联，此后才允许退出待停母线PT。
若假设I母PT停运，二次并列，则I母PT二次快分开关下侧，可测量到II母PT并列过来的电压（通过二次电缆连接），属于模拟量并列。
2智能变电站PT二次回路及并列原理（以220kV远安变电站为例）远安变220kV母线采用双母线接线方式，设有专用母联断路器。
220kV母线PT分为I舱和II舱，每个舱均有 I ，II 母模拟电压送入，这点与常规变电站不同。
常规变电站的两段母线分别对应两个PT端子箱，在正常运行的情况下（PT二次未并列），I母PT端子箱内只有I母PT的二次电压（模拟电压）输入，不会输入 II 母模拟电压。
现在我们对照远安变220kV母线PT I、II舱的端子排图和二次空开来详细说明智能变电站 PT二次回路及并列原理。
（1） I母PT二次电缆首先从PT二次绕组出来，接入I舱的端子排，再经过 9 个二次快分关。
（2）经过9个二次快分开关后，二次电缆接入到I母PT刀闸机构箱，经过I母PT刀闸的辅助接点串联（当I母PT刀闸拉开后，I母PT二次回路会自动断开），再分为三路电缆ICK（I 母测量、计量电压）至 I 舱、 IBHI（I 母保护电压）至 I 舱、IBHIII 母保护电压）至 II 舱。
变电站二次端子排变电站二次端子排是指变电站中用于将二次设备中的信号和功率信号进行引出和连接的设备。
它的作用是将从变电站中的各类测量装置、保护装置、控制装置等接收的信号进行集中，对这些信号进行分配、转换和提供给下一层级的控制器或装置使用。
二次端子排划分方式根据其用途、功能和接线方式的不同，变电站二次端子排可分为直通式、分岔式、组合式、干接点式、湿接式等多种类型。
其中，最为常见的是直通式和分岔式。
1. 直通式：直通式二次端子排是在其上方直接连接一些开关、步进马达或灯具等。
这种二次端子排的用途比较广泛，可以布置在各种位置以满足需求。
由于其布置灵活，因此在不同的工程项目中的应用几率较大。
2. 分岔式：分岔式二次端子排的组成形式和功能不同。
其主要应用于需要大量的信号传输的场合，且结构单元的布置应当遵循相对固定的要求。
分岔式端子排分为L及N2种，一般情况下按工程要求进行合理的选择、安装和接线。
性能优势及适用范围变电站二次端子排适用环境下的性能优势主要体现在以下几个方面：1. 可靠性高：二次端子排采用一定的隔离设计，每个接口独立地接线，采用良好的连结方式并保持整洁，可以极大程度的提升其可靠性和稳定性。
2. 故障率低：二次端子排的主要器件和部件均采用优质的材料制造，有很高的使用寿命和稳定性，故障率低，使用寿命长。
3. 准确性高：二次端子排所接收的来自测量、保护、控制等设备的信号均经过专业的放大、隔离、过滤等处理后才传输到下一层的控制器，能够确保信号的精度和准确性。
4. 可维护性好：二次端子排在设计和制造过程中考虑到了维护因素，因此可以快速地对故障进行排除，对线路进行维护。
应用范围：在现今的电网中，变电站二次端子排已广泛应用于各类电力系统、工业系统、通讯系统、建筑装配、家庭装修等领域。
其中，电力系统和工业系统中的应用最为常见，包括：变电站、厂房、矿井机械设备等。
变电站二次端子排是保障电力系统安全、稳定运行的重要组成部分，在日常实践中，需做好维护、保养和管理工作，强化其可靠性和稳定性，确保其运行效果和安全。
新建变电站二次电缆施工标准■、保护屏电缆布置及接线1、所用控制电缆芯线颜色应尽量一致，每根电缆芯线上应有编号，电缆采用网状屏蔽层，屏蔽层需用不小于 2.5mn?黄绿相间的多股软铜线通过缠绕或焊接后引出，经接线鼻子压接后接到铜排上。
2、电缆头应统一采用黑色热朔管处理，热缩管长度应保持一致。
电缆应固定在保护屏的相应横担上，高度要求一致。
接线端子较高的电缆应固定在屏的外侧，较低的电缆应固定在屏的内侧，避免线缆交叉。
3、每根电缆均应在电缆头处悬挂标志牌，标明电缆的走向和编号，标志牌应统一，应悬挂在同一水平线上。
4、接线时电缆应采用单根平行排列，不得捆绑在一起，电缆号头应双编号，采用“回路编号/电缆编号”的格式，对同一个单元，如果有多个相同的回路编号,如A320、R033、01、024、025、75、77、故录电流等端子，则必须在后面加间隔号以示区别，如A320(01), 严禁同一个单元内有相同的编号出现。
5、电缆备用芯应在屏顶剪断，保证今后能接入到任何端子牌上, 屏柜内不容许有裸露未接线的端头出现。
6、每个端子两侧接线宜为一根，不得超过2根。
对于插接式，不同截面的两根导线不得接在同一端子上；对于螺栓连接式，圆环形接线头应采用顺时针方向，若一个接线端子上接有两根导线时，导线间应增加铜垫片。
二、电缆夹层、电缆竖井电缆敷设及布置1、要求电缆按间隔分区、分层布置：电缆敷设前，应综合考虑端子箱、保护屏的位置和竖井电缆排列三者的关系，哪些间隔的电缆应排在上层，哪些应排在下层，应做到心中有数，尽量避免电缆交叉, 力求排列整齐、美观。
2、电缆从桥架到保护屏应有支架，电缆应平行布置，不容许交叉，每根电缆应在最上层桥架15cm处挂电缆标志牌。
3、电缆夹层敷设电源线不允许使用护套线，应统一采用电缆。
4、网络线缆在电缆夹层桥架上敷设时应采用专用线槽，出线槽后应穿PVC管敷设。
5、光缆敷设应在电力电缆、控制电缆敷设结束后进行，电缆夹层内敷设尾纤时必须套PVC管。
2022 年4 月1) 箱体整齐无锈蚀。
2) 电缆罗列整齐，端子压接规范无受力。
3) 端子箱封堵符合要求。
4) 箱内元件齐全。
5) 端子箱有明显接地与主接地网可靠相连，可开启门与用软铜导线可靠接地。
6) 电缆牌齐全，填写符合要求(包括电缆名称，起止地点，电缆型号，规格长度等)。
7) 至微机保护屏去的电缆应采取屏蔽措施，并接地良好。
1) 预埋件符合设计，安装坚固。
2) 电缆沟的地坪及抹面工作结束。
3) 电缆沟清理干净，盖板齐全。
1) 管口应无毛刺和尖锐棱角，管口宜作成喇叭状，且上管口应封堵。
2) 电缆管应安装坚固，并列的电缆管口应罗列整齐。
3) 室外电缆保护管安装坚固符合规范；电缆保护管直径、弯曲半径符合规范，无锈蚀；电缆保护管与操作机构箱交接处设臵合理；金属软管与设备固定坚固；电缆保护管封堵严密；金属电缆保护管可靠接地。
1) 电缆敷设时应罗列整齐、美观，无明显交叉，弯曲半径符合规范；并加以固定，且电缆牌清晰。
2) 在电缆终端头、拐弯处均应挂电缆标志牌，电缆牌上应注明路线编号及电缆型号、规格。
3) 动力电缆与控制电缆不应同层敷设。
4) 电力、控制电缆的弯曲半径：交联聚乙烯绝缘电力电缆：单股：15 d、多股：20 d。
聚氯乙烯绝缘电力电缆：10 d。
橡皮绝缘电力电缆：钢铠护套：20 d，裸铅包护套：15 d，无护套：10 d。
控制电缆：10 d。
5) 电缆固定：垂直敷设或者超过45度倾斜敷设的电缆每一个支架上。
水平敷设的电缆，在电缆首末两端、转弯及每隔5 00mm －1 000m 的地方。
电缆进入电缆沟、盘柜、及串入电缆保护管时，出入口应封闭，管口应封闭。
6) 电缆直埋的安全要求：电缆埋臵深度至少应距地面0．7 m，应埋设于冻土层以下。
且电缆上下部应铺以不小于10 0mm 厚的软土或者沙层并加盖保护板，其覆盖宽度应超过电缆两侧各50 mm，保护板可采用砖块或者混凝土盖板。
直埋电缆在直线段每隔5m－10m 处、电缆接头处、转弯处、进入建造物处，应设明显的标志。
第一章概述1典型组屏的适用范围110kV变电站综合自动化系统的组屏方案，适用于110kV及以下电压等级的继电保护、元件保护及自动化装置，根据不同的工程主接线形式，不同的工程要求提供推荐组屏模式。
对于35kV及10kV线路、所用变、备自投等设备可考虑分散安装或集中组屏两种方案。
2依据性文件《国家电网公司110kV变电站典型设计》(2005版)《国家电网公司输配电工程典型设计110kV变电站二次系统部分》（2007版）第二章二次系统设备设备通用技术要求1 使用环境条件海拔高度：≤2000m；环境温度（室内）：-5～+45℃；最大日温差：95%（日平均）；90%（月平均）；抗震能力：水平加速度0.30g，垂直加速度0.15g；安装方式：室内安装，房间无专门屏蔽和抗静电措施，室内设置空调；地板荷载：400Kg/㎡。
2 二次屏(柜）技术要求2.1 端子排布置（1）屏（柜）内设备的安装及端子排的布置，保证各间隔的独立性，在一套装置检修时不影响其他任何一套装置的正常运行。
（2）端子排由我公司负责，外部端子排按不同功能进行划分，端子排布置充分考虑各插件的位置，避免接线相互交叉，可按交流电压输入、交流电流输入，输入回路、输出回路，直流强电，交流强电分组布置端子排。
2.2 直流电源小开关采用双极快速小开关，并具有合适的断流能力。
2.3 屏（柜）体要求（1）屏（柜）内的所安装的元器件具有型式实验报告和合格证，采用标准化元件和组件。
装置结构模式由插件组成插箱或屏（柜）。
插件、插箱的外尺寸符合GB3047的规定。
装置中的插件牢固、可靠，可更换。
屏（柜）体及包括所有安装在屏（柜）上的插件、插箱及单个组件满足防震要求。
并留有足够的空间。
对装置中带有调整定值的插件，调整机构具有良好的绝缘和锁紧设施。
（2）屏（柜）体下方设有接地铜排和端子。
接地铜排的规格为25×4平方毫米，接地端子为压接型。
屏（柜）具有良好的方电磁干扰的评比功能。
