智能变电站简介

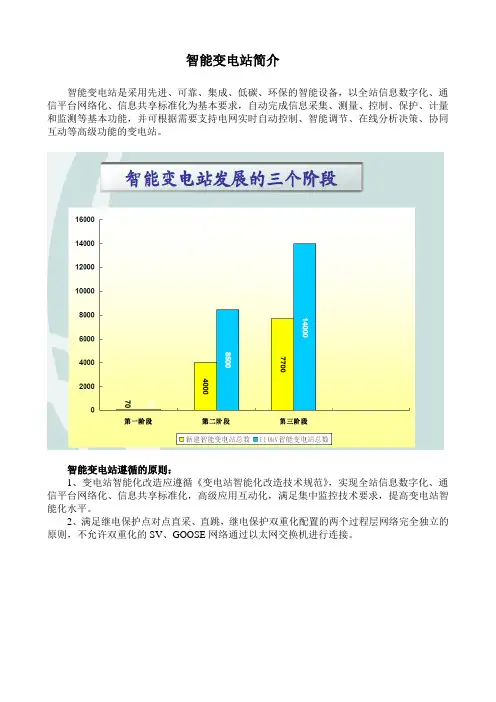

智能变电站简介智能变电站是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。

智能变电站遵循的原则：1、变电站智能化改造应遵循《变电站智能化改造技术规范》，实现全站信息数字化、通信平台网络化、信息共享标准化，高级应用互动化，满足集中监控技术要求，提高变电站智能化水平。

2、满足继电保护点对点直采、直跳，继电保护双重化配置的两个过程层网络完全独立的原则，不允许双重化的SV、GOOSE网络通过以太网交换机进行连接。

智能变电站与数字变电站的区别：1、一次设备状态检测与一次设备智能化（外挂传感器）2、信息一体化平台与智能高级应用3、辅助系统智能化智能变电站与常规变电站的区别：1、一次设备状态检测与一次设备智能化2、信息一体化平台与智能高级应用3、辅助系统智能化4、信息建模和通讯的标准化5、对时系统智能变电站产品配置站控层产品配置监控系统：监控主机具有防误闭锁逻辑判断、顺序控制、智能告警及综合分析、智能操作票、视频联动等功能，在不具备与调度实现智能互动的变电站，系统还可以配置电压无功控制等智能高级应用功能。

后台监控系统完成对变电站的实时监视和操作功能，它为操作员提供了所有功能的入口，交互。

负责整个系统的协调和管理，保持工程数据库的最新最完整备份，组织各种历史数据并将其保存在历史数据库服务器，并实现各种高级应用功能。

远动终端：220kV及以上电压等级变电站远动通信装置应双套配置，110kV（66kV）变电站远动通信装置宜单套配置，需要时可集成保信子站功能。

远动装置作为客户端采集全站信息并加以综合、处理的同时，可以作为透明代理服务器，将变电站内的各类装置甚至虚拟装置映射为远动通信装置上的IEC61850服务器，远动通信装置还可完成IEC61850与IEC61970模型的自动映射管理，以实现跨站式或其他应用系统的互动。

智能变电站介绍智能变电站介绍1.背景和概述智能变电站是一种集成了现代化通信与自动化技术的电力系统，是电力系统中重要的组成部分。

它采用先进的数字化控制设备，能够实现远程监控、远程操作和远程维护，具有高度智能化和自主决策能力。

2.智能变电站的组成2.1 主变压器室主变压器室是智能变电站的重要组成部分，用于将高压输电网的电能通过变压器降压并分配到不同的供电线路。

2.2 进线室进线室用于将电能从外部输电线路引入智能变电站，它通常包括隔离开关、断路器和避雷器等设备。

2.3 配电室配电室是智能变电站中用于将电能分配到不同的用户供电区域的重要设备。

它包括断路器、隔离开关和配电变压器等设备。

2.4 控制室控制室是智能变电站的“大脑”，通过监测和控制设备来实现智能化管理。

它通常包括监控系统、自动化控制系统和远程通信系统等设备。

2.5 辅助设备智能变电站还包括各种辅助设备，如电池组、直流屏、通风设备等，用于保障变电站的正常运行。

3.智能变电站的特点3.1 高度智能化智能变电站采用先进的数字化控制设备，能够实现远程监控、远程操作和远程维护，具有智能化管理和自主决策的能力。

3.2 高度可靠性智能变电站通过多重备份和冗余设计，能够保障电力系统的连续供电，具有高度可靠性和稳定性。

3.3 高效能源利用智能变电站通过优化调度和能源管理，能够实现电力系统的高效能源利用和降低能源损耗。

3.4 环境友好智能变电站采用先进的设备和技术，能够减少对环境的污染和影响，具有较低的碳排放和环境友好特性。

4.附件本文档涉及的附件包括智能变电站的示意图和设备清单。

5.法律名词及注释5.1 变电站变电站是电力系统中用于变压、分配和控制电能的场所。

5.2 主变压器主变压器是变电站中用于将高压电能变压并分配到不同的供电线路的设备。

5.3 进线室进线室是变电站中用于将电能从外部输电线路引入变电站的设备。

5.4 配电室配电室是变电站中用于将电能分配到不同的用户供电区域的设备。

智能变电站介绍在当今科技飞速发展的时代，电力系统也在不断地进行着创新和变革。

智能变电站作为电力系统中的重要组成部分，正逐渐成为保障电力供应稳定、高效和智能化的关键设施。

智能变电站是采用先进的智能化技术，对传统变电站进行升级和改造的产物。

它通过集成各种智能化设备和系统，实现了对电力的更精确控制、更高效传输以及更可靠的运行。

从设备层面来看，智能变电站配备了一系列智能化的电力设备。

比如，智能变压器能够实时监测自身的运行状态，包括油温、油位、绕组温度等关键参数，并根据这些数据进行自我调节和优化。

智能开关设备则具备了远程控制、状态监测和故障诊断等功能，大大提高了开关操作的准确性和可靠性。

在信息采集和传输方面，智能变电站采用了先进的传感器技术和通信网络。

各种传感器分布在变电站的各个关键部位，实时采集电压、电流、功率等电力参数，以及温度、湿度、压力等环境参数。

这些采集到的数据通过高速、可靠的通信网络，如光纤以太网，迅速传输到控制中心，为运行人员提供了及时、准确的信息。

智能变电站的一大特点是实现了智能化的控制和保护功能。

传统的变电站控制和保护系统相对较为独立和分散，而智能变电站则将控制、保护、测量、监测等功能进行了深度融合，形成了一体化的智能化系统。

这个系统能够根据实时的电力运行状况，快速、准确地做出决策，实现对变电站的智能化控制和保护。

例如，在发生故障时，系统能够迅速判断故障类型和位置，并采取相应的保护措施，将故障影响范围最小化，保障电网的安全稳定运行。

此外，智能变电站还具备良好的兼容性和扩展性。

随着电力需求的不断增长和技术的不断进步，变电站需要不断进行升级和扩建。

智能变电站的设计充分考虑了这一点，其采用的模块化、标准化的架构，使得新设备和新系统能够方便地接入和集成，大大降低了升级和扩建的成本和难度。

智能变电站的出现，也给电力系统的运行和管理带来了诸多好处。

首先，它提高了电力供应的可靠性。

通过实时的监测和智能化的控制保护，能够及时发现和处理潜在的故障隐患，减少停电事故的发生。

智能变电站介绍智能变电站介绍1. 引言智能变电站是应用先进的信息技术和传感器技术，对传统的电力变电站进行升级改造而成，旨在提高变电站的自动化程度、运行效率和安全性。

智能变电站运用先进的通信技术、传感器技术和等技术手段，实现电力系统自动化、智能化、可远程监控和管理。

2. 智能变电站的特点2.1 自动化程度高智能变电站应用了先进的自动化控制系统，可以对电力设备进行精确监控和控制，实现对电力变电站的智能化管理。

通过自动化程度的提高，可以有效减少人为操作引起的错误，提高电力系统运行的稳定性和可靠性。

2.2 运行效率高智能变电站通过先进的数据采集和处理技术，实时监测和分析电力设备的运行状态。

通过对运行状态的精确监控，可以进行设备的智能调度和维护计划的制定，从而提高电力系统的运行效率和设备的利用率。

2.3 安全性高智能变电站应用了先进的传感器技术和安全防护措施，对电力设备进行全方位的监测和保护。

一旦发现设备存在故障或异常情况，系统将自动进行报警和隔离，保证电力系统的安全运行。

3. 智能变电站的主要功能3.1 远程监控和管理智能变电站通过网络技术，实现对电力变电站的远程监控和管理。

运维人员可以通过远程终端设备，实时监测电力设备的运行状态、接收报警信息并进行相应的操作。

这种远程监控和管理方式，大大提高了运维效率，节约了人力资源。

3.2 数据采集和分析智能变电站利用传感器对电力设备的运行参数进行数据采集，并通过数据分析和处理，得到设备的运行状态和健康程度报告。

通过对数据的分析，可以预测设备的故障风险，并制定相应的维护和保养计划，提高设备的可靠性和延长使用寿命。

3.3 自动化控制和调度智能变电站应用了先进的自动化控制系统，可以根据电力系统运行状态和负荷情况，自动进行设备的调度和控制。

根据预设的优化策略，自动调整设备的运行模式，实现电力系统的稳定运行和能耗的最优化。

4. 智能变电站的应用前景智能变电站作为电力系统的重要组成部分，具有广阔的应用前景。

智能变电站简介智能变电站简介：一、概述：智能变电站是利用先进的信息技术、通信技术和控制技术实现自动化、智能化运行管理的现代化电力供应设施。

它通过集成电力系统监控、自动化保护、通信调度、数据处理等功能，提高了电力系统的稳定性、可靠性和安全性，实现了对变电站设备和电网运行状态的全面监测和控制。

二、设备配置：1、主变压器：智能变电站配备高性能的主变压器，具有高效率、低损耗、体积小、重量轻等特点。

同时，主变压器配备智能监测系统，可以实时监测油温、载流量、绝缘状态等参数，及时预警故障。

2、开关设备：智能变电站采用先进的开关设备，如SF6断路器和真空断路器，具有快速断电、可靠性高、维护免保养等优点。

同时，开关设备配备智能保护和监测系统，可以实现对电力设备的远程监控和故障定位。

3、自动化控制系统：智能变电站配备先进的自动化控制系统，包括SCADA系统、远动系统等，实现对变电站各个设备的远程监控、自动操作和数据采集。

通过这些系统，可以实现变电站的自动化运行和远程管理。

4、通信调度系统：智能变电站采用高速可靠的通信网络，将变电站与电力公司的调度中心相连。

通过通信调度系统，实现对电力设备和电网运行状态的全面监测和远程控制。

三、功能特点：1、智能监测：智能变电站配备各种监测装置和传感器，可以对变电站设备的温度、湿度、电流等参数进行实时监测，并及时报警。

2、故障预警：智能变电站配备故障预警系统，可以对变电站设备进行故障预警，并通过短信、邮件等方式提醒维护人员及时处理。

3、智能保护：智能变电站采用先进的保护装置，可以对电力设备进行精确的保护，及时切除故障，保障电力系统的安全运行。

4、远程操作：智能变电站配备远程操作系统，可以实现远程对变电站设备的操作和控制，减少人工操作，提高工作效率。

附件：本文档涉及的附件包括智能变电站的设备配置图、通信调度系统的架构图等，详见附件1：法律名词及注释：1、智能变电站：指利用先进的信息技术、通信技术和控制技术实现自动化、智能化运行管理的现代化电力供应设施。

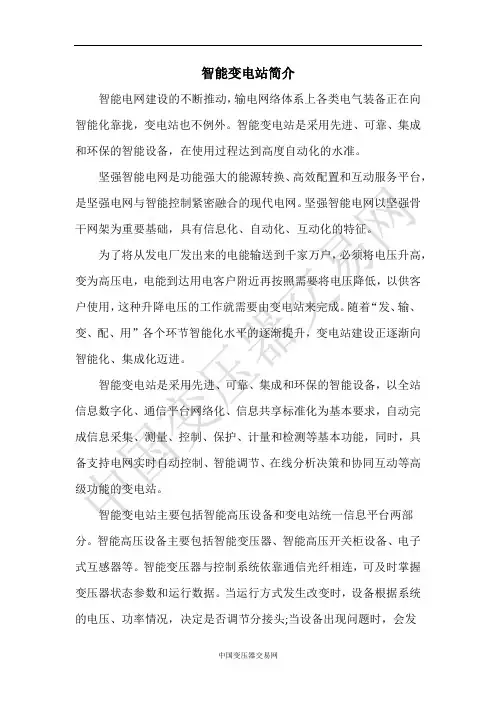

智能变电站简介智能电网建设的不断推动，输电网络体系上各类电气装备正在向智能化靠拢，变电站也不例外。

智能变电站是采用先进、可靠、集成和环保的智能设备，在使用过程达到高度自动化的水准。

坚强智能电网是功能强大的能源转换、高效配置和互动服务平台，是坚强电网与智能控制紧密融合的现代电网。

坚强智能电网以坚强骨干网架为重要基础，具有信息化、自动化、互动化的特征。

为了将从发电厂发出来的电能输送到千家万户，必须将电压升高，变为高压电，电能到达用电客户附近再按照需要将电压降低，以供客户使用，这种升降电压的工作就需要由变电站来完成。

随着“发、输、变、配、用”各个环节智能化水平的逐渐提升，变电站建设正逐渐向智能化、集成化迈进。

智能变电站是采用先进、可靠、集成和环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和检测等基本功能，同时，具备支持电网实时自动控制、智能调节、在线分析决策和协同互动等高级功能的变电站。

智能变电站主要包括智能高压设备和变电站统一信息平台两部分。

智能高压设备主要包括智能变压器、智能高压开关柜设备、电子式互感器等。

智能变压器与控制系统依靠通信光纤相连，可及时掌握变压器状态参数和运行数据。

当运行方式发生改变时，设备根据系统的电压、功率情况，决定是否调节分接头;当设备出现问题时，会发出预警并提供状态参数等，在一定程度上降低运行管理成本，减少隐患，提高变压器运行可靠性。

智能高压开关设备是具有较高性能的开关设备和控制设备，配有电子设备、传感器和执行器，具有监测和诊断功能。

电子式互感器是指纯光纤互感器、磁光玻璃互感器等，可有效克服传统电磁式互感器的缺点。

变电站统一信息平台功能有两个，一是系统横向信息共享，主要表现为管理系统中各种上层应用对信息获得的统一化;二是系统纵向信息的标准化，主要表现为各层对其上层应用支撑的透明化。

自2011年以来，国家电网智能变电站推广进入快速发展时期，纳入国网集常规批次招标(区别于新一代智能变电站和标准配送式智能变电站专项招标)的智能变电站共计641个(为保持同比口径的一致性，统计未含35kV电压等级)，同比增长14.1%。
