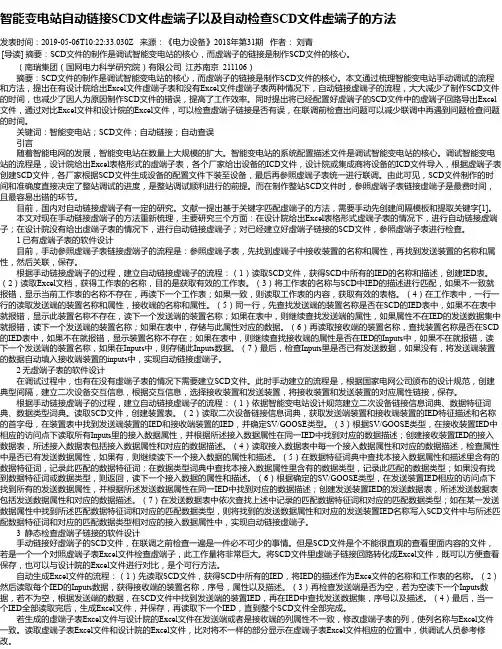

智能变电站自动链接SCD文件虚端子以及自动检查SCD文件虚端子的方法发表时间：2019-05-06T10:22:33.030Z 来源：《电力设备》2018年第31期作者：刘青[导读] 摘要：SCD文件的制作是调试智能变电站的核心，而虚端子的链接是制作SCD文件的核心。
（南瑞集团（国网电力科学研究院）有限公司江苏南京 211106）摘要：SCD文件的制作是调试智能变电站的核心，而虚端子的链接是制作SCD文件的核心。
本文通过梳理智能变电站手动调试的流程和方法，提出在有设计院给出Excel文件虚端子表和没有Excel文件虚端子表两种情况下，自动链接虚端子的流程，大大减少了制作SCD文件的时间，也减少了因人为原因制作SCD文件的错误，提高了工作效率。
同时提出将已经配置好虚端子的SCD文件中的虚端子回路导出Excel文件，通过对比Excel文件和设计院的Excel文件，可以检查虚端子链接是否有误，在联调前检查出问题可以减少联调中再遇到问题检查问题的时间。
关键词：智能变电站；SCD文件；自动链接；自动查误引言随着智能电网的发展，智能变电站在数量上大规模的扩大。
智能变电站的系统配置描述文件是调试智能变电站的核心。
调试智能变电站的流程是，设计院给出Excel表格形式的虚端子表，各个厂家给出设备的ICD文件，设计院或集成商将设备的ICD文件导入，根据虚端子表创建SCD文件，各厂家根据SCD文件生成设备的配置文件下装至设备，最后再参照虚端子表统一进行联调。
由此可见，SCD文件制作的时间和准确度直接决定了整站调试的进度，是整站调试顺利进行的前提。
而在制作整站SCD文件时，参照虚端子表链接虚端子是最费时间，且最容易出错的环节。
目前，国内对自动链接虚端子有一定的研究。
文献一提出基于关键字匹配虚端子的方法，需要手动先创建间隔模板和提取关键字[1]。
本文对现在手动链接虚端子的方法重新梳理，主要研究三个方面：在设计院给出Excel表格形式虚端子表的情况下，进行自动链接虚端子；在设计院没有给出虚端子表的情况下，进行自动链接虚端子；对已经建立好虚端子链接的SCD文件，参照虚端子表进行检查。
智能变电站主变保护虚回路及调试摘要：随着科学技术的更新，智能化变电站领域呈现出快速发展的趋势。
因此，做好智能化变电站中继电保护如何配置工作显得非常地重要。
本文基于某智能化变电站主变压器保护配置中虚端子连接构成的虚回路进行分析，着重论述了交流采样回路、控制回路相关的虚端子连接及实端子连接。
描述了SMV传送所需的硬件配置及连接，并在此基础上介绍了使用配置软件工具进行虚端子连接的过程。
结合IEC-61850标准，总结了采样值为9-2报文的一次值的主变压器保护调试维护中应该注意的问题，为保护人员提供了经验方法。
关键词:主变保护；虚回路；IEC-61850配置0 引言智能变电站由智能化一次设备和网络化二次设备分层构建，建立在IEC-61850通信规范基础上，本文仅以某110KV智能化变电站的主变压器保护为例，分析了虚端子及实端子连接构成的完整二次回路，并阐述了基于9-2报文采样的主变压器保护在调试及运行维护过程中应注意的问题。
1 主变压器保护二次回路该110kV智能化变电站在物理结构上，整个系统划分为过程层、间隔层、站控层，每层均由相应的设备及网络设备构成。
过程层与间隔层网络主要传输GOOSE和SMV两类信号，采用GOOSE和SMV合并组网，形成网采网跳的方式。
该110kV智能化变电站主变压器各侧所用互感器型号各异，其中35kV、10kV侧为传统式的电磁式电流互感器，而110kV侧则为电子式电压电流互感器（EVCT）。
新型电子式互感器通过滤波器、采集卡内的采样电路进行交流采样，再将弱信号转换成FT3信号（数字量），通过光纤传分相传送至智能组件的合并单元插件；传统电磁式互感器通过智能组件装置内传统的交流采样插件进行采样，再通过合并单元插件进行模拟量处理。
智能组件集成处理之后生成9-2报文，通过光缆发送至过程层交换机，保护测控装置再从过程层交换机上接收相关的信息，从而实现保护测控功能。
基于相同的硬件连接，开关量状态信息通过相应机构、继电器的接点经由传统的电缆连接到智能组件装置，智能组件装置将这些开关量输入转换为数字信号传送至交换机，供给相应的装置提取使用。
0引言常规变电站二次系统中，各端子之间一■—对应的关系靠电缆连接实现，导致二次电缆数量庞收稿日期：2020-11-04.基金项目：国家自然科学基金资助项目(51877084)；河北省自然科学基金项目(E2018502063).第48卷第3期 华北 电力大学学报Vol. 48,No. 32021 年 5 月 Journal of North China Electric Powes UniversityMay , 2021dd ： 10. 3969/j. ISN. 1007-2691. 2021. 03. 04基于相似度匹配的智能站虚端子连接准确性判断方法戴志辉，邱小强，耿宏贤，李金冷乐，方 伟(华北电力大学 电气与电子工程学院，河北保定071003)摘要：针对智能变电站二次系统调试阶段中，虚端子连接校核工作量大、容易出错等问题，提出了一种基于相似度匹配的智能变电站虚端子连接准确性判断方法°首先，根据输入输出虚端子在数据格式和中文描述中具有一定相似度的特点，在已有相似度计算方法的基础上，提出一种更为准确的方法来计算输入输出虚端子的相似度；然后，计算输入输出虚端子间的相似度，并搜索出输入输出虚端子间的最大相似度，通过最大相 似度匹配原则判断输入输出虚端子连接的准确性"算例分析表明，该方法能够有效找出连接错误的虚端子，减少人工检查虚端子的工作量，有效提高了虚端子检查效率0关键词：智能变电站；二次系统；虚端子；相似度中图分类号：TM77文献标识码：A 文章编号：1007-2691 ( 2021) 03-0032-07An Approach to Judge Veracity of Virtual Terminal Connection inSmart Substations Based on Similarity MatchingDAI Zhihul , QIE Xiaoqiany , GENG Honyxian , LI JWW uc , FANG Wrl( SchooioeEiecieicaiand EiecieonicEnyineeeiny , Noeih ChinaEiecieicPoweeUnieeesiis , Baodiny071003, China )Abstract : Considering the hervy workload and errors of virtual terminal cennection in the secondaw system debuggingsiayeaismaeisubsiaiions , ihispapeepeoposesameihod eo ee ea.ua iin y ihe accu eac so e ei eiua.ie emina.connec iions based on similarity matching. Given that inpuWsutput virtual terminals have certain derree of similarity in the charactes-istics of data format and Chinese description , we put focard a more accurate similarity celculation method based on ex-isiinysimiiaeiiscaicuiaiion m6ihods.Subs6qu6niis , w6caicuiai ih6simiiaeiisb6iw66n inpuiand ouipuieieiuaiiemi-nais , and siudson ihebiyyesisimiiaeiisioEudyeiheeeeaciisoeiheinpuiand ouipuieieiuaiieeminaiconneciions iheouyh ihepeincipieoematimum simi ia ei isma ichin y. Case s iud sshows iha i ihe me ihod can e e ciieeiseind ouiiheeie-tual terminals with cennection error, and alleviate the workload of manual inspection and improve the verificetion effi-cincs.Key word#: smart substation ； secondaw system ； virtual terminal ； similarity大’在智能站中,通信网络传输的数字信号取代了传统二次回路传输的物理电气信号，二次设备之间通过光纤传输数据,光纤数量少，单根光纤传输多路数据，需通过虚端子保证数据传输的正确 性(Z 。
1 智能变电站二次设备典型缺陷处理方法1.1 虚端子异常智能变电站装置之间交互的SV、GOOSE虚端子在调试过程中已确定于SCD中，並下装至装置内部，在不更改SCD的情况下，虚端子连接不发生变化，因此，在已运行智能变电站中，虚端子异常较少出现。
1.2 光纤回路异常智能变电站中光纤回路代替常规电缆回路的作用，其重要性不言而喻。
光纤回路主要有以下两种异常：1.2.1 光纤中断异常影响：该光纤中二次设备之间交互的数据中断，造成变电站结构发生断裂，失去对一次设备的监控及保护。
异常表现：监控后台显示相关间隔数据断链。
处理方法：由监控后台显示的报文以及SCD文件分析光纤异常位置，在退出相关二次设备后，用光功率计、光衰耗计检查该光纤回路的完好性，若确实发生中断，更换备用光纤芯。
1.2.2 光纤衰耗过大异常影响：该光纤中二次设备之间交互的数据不定时、不定期发生中断，造成变电站结构发生断裂，失去对一次设备的监控及保护。
异常表现：监控后台显示相关间隔数据断链，一定时间后复归，可能会重复出现。
处理方法：由监控后台显示的报文以及SCD文件分析光纤异常位置，在退出相关二次设备后，用光功率计、光衰耗计检查该光纤回路的是否衰耗过大，采用酒精棉对光纤接头进行擦拭，再次用光功率计、光衰耗计进行测量，若不能改善，则更换备用光纤芯。
1.3 数据断链异常1.3.1 异常原因数据断链异常是智能变电站最常见的异常之一，也是危害最大的异常之一。
造成数据断链的原因很多，以下为常见原因：（1）物理回路异常物理回路异常主要指光纤回路异常，包括光纤终端，光纤衰耗过大等。
处理方法见4.2。
（2）物理端口异常物理端口异常主要指二次设备光端口在长期运行的情况下，出现端口过热，物理松动等原因造成的数据发送问题，与装置的运行环境，产品质量有关。
（3）软件运行异常软件运行异常主要指二次设备在长时间运行时，程序软件出现运行异常，逻辑BUG等造成的数据发送问题。
（4）网络风暴网络风暴主要指在变电站拓扑中，交换机配置、运行出现问题，或网络拓扑结构异常造成的大量数据在网络交互，导致正常数据无法进行处理的异常现象。
智能变电站虚端子回路研究摘要:针对智能变电站工程的设计，不同的厂家制定了不同的标准。
这些标准包括很多内容。
甚至在图纸的格式上都存在着差异，为了解决这个问题，设计了一种不同以往的虚端子设计方案就成了使用者一种迫切的要求。
为了顺应这种市场需求，提出了一种新的虚端子设计方案。
这个设计方案主要由GOOSE虚端子图，GOOSE信息流图，GOOSE连逻辑连线图，GOOSE配置表等内容构成。
从某种程度上可以解决此装置包括信息无端子，无接线，无节点等问题，有效地缓解使用过程中的一些矛盾。
这个设计不但可以解决GOOSE方面的问题，还可以应用到智能变电站领域的其他设计，为其他问题提供可以借鉴的方案，同时对这项技术未来的发展提供帮助。
关键词: 智能变电站；虚端子设计；创新；开入、开出、出口构成了以前变电站的虚端子。
保护装置的各种开关量，两个端子之间通过电缆进行连接，而且电缆还作为保护装置到一次设备的出口。
通过对以往经验的分析研究，对保护装置虚端子配置和虚端子联系方面提出了新的设计方法，主要解决以前装置无接点。
无接线，无端子等问题。
使得设计更加的合理，更能满足变电站发展的需求。
1虚端子设计方案虚端子标准图，智能装配光口配置表，虚端子信息流图，标准虚回路联系图构成了虚端子设计方案的主体。
1.1虚端子信息流图电气主接线和继电保护原理是虚端子信息流图的主要依据，是一种原理性总图。
主要反映的是间隔保护装置间的逻辑联系，总体规划虚端子的设计。
在虚端子的总体设计中的作用不容忽视。
1.2标准虚回路联系图建立回路联系的主要介质是光缆，三条光信号线设计构成了虚回路设计的主体，三层分别是光缆两端的装置联系，光芯两端的光口联系，每根光芯所传输的全部虚信号联系。
第一层对光缆的数量，标准。
以及名称做了规定，第二层对光缆名称，编号，光口编号，板卡编号等做了规定。
第三层对起未端虚端子做了规定，光纤纤心做为光缆联系的中心，每一条光缆所对应的光缆编号不一样。
记忆碎片作文（精选23篇）记忆碎片作文（精选23篇）无论是身处学校还是步入社会，大家都不可避免地要接触到作文吧，作文是人们把记忆中所存储的有关知识、经验和思想用书面形式表达出来的记叙方式。
那要怎么写好作文呢？下面是小编为大家收集的记忆碎片作文，欢迎大家借鉴与参考，希望对大家有所帮助。
记忆碎片作文篇1岁月渐渐消逝在了人群中，我捉不住它的影。
但是童年的记忆却烙印在了我的心底，是久远的记忆，如香酒，那么纯，让人回味。
沙漏记录着我们的童年，直到现在，童年的往事历历在目。
耳畔没有风铃的悦响，若有，山涧会更加有色彩。
那里有大山，有长河。
童年的记忆都尘封数年。
那便要从老家说起了。
老家的山并不比贵州的山险恶，站在山腰，你会感觉到胆战心惊，那时的孩童都必须跨越大山去小镇上读书。
走山路起码也要1，2个小时，若要说来回加起来也就有3个多小时。
山路都是由阶梯砌成的，有的地方没有。
那么的树很多很多，也很茂盛，甚至那里也有许多恐怖的传闻。
后来渐渐的我们老家的上面新建了一个学校，很小很小，当时甚至连旗杆都没有。
我在读幼儿园吧，上课也要自己从家里带板凳去，那个板凳很长，可以坐两个人。
那个时候应该是我和同桌轮流带板凳吧。
我们童年的脚印都刻在山涧中，还有的都留在了当时的校园。
那里显然是很空旷的，校园除了两个教学楼（都只有一层），一个是幼儿园和五年级（记忆中好像是这样的）另外一个教学楼是其它年级，每个年级就一个班，当时我的姐姐在上六年级，她上课的时候还经常把我带在她的身边，坐在她的旁边，她认真地听老师上课，而我却坐在她的旁边东张西望，那个时候我只是图一时的好玩罢了。
那里的老师很严格，晚上的时候经常把同学留下来，直到你背完了书才可以回家，甚至有的时候不会背，老师会用教鞭来教训你，这也是司空见惯的了。
我的印象里早已没有老师的轮廓了，就连他是男是女我也不清楚。
哎！岁月不止步啊，童年就这样过得很快很快。
用的板凳。
记忆碎片作文篇2＂小小的年纪知道什么是疲惫？＂大人们拖着疲惫的身躯说完后悄悄的走开了。
智能变电站虚端子应用分析
编写：冯亮
1、应用背景
传统变电站微机保护测控装置设置开入开出及交流输入端子排，通过从端子到端子的电缆连接方式来实现保护装置与一二次设备间的配合。
但随着数字化保护测控装置的出
现，改变了传统二次设计方式。
对于装置本身而言，大量的继电器出口，节点开入，交流
输入及开关的操作回路被过程层设备所涵盖，取而代之的是光纤接口的出现。
数字化保护
测控装置越来越像是一个黑盒子，保护所需的外特性能被ICD文件所描述，为了更便于用
户了解并使用装置，我们提出虚端子这一概念。
2、虚端子设计方法
针对智能化变电站带来的新变化，解决由于数字化保护测控装置信息无接点，无端子，无接线带来的GOOSE配置难以体现的问题，提供一种虚端子设计方案，它包括装置虚端
子，虚端子逻辑联系图表及虚端子信息流图，并有效结合网络及直采直跳光纤走向示意图，直观的反应GOOSE，SV信息流，供不同的专业人员查阅。
a)装置虚端子
装置虚端子是源于装置的ICD文件，内容包括虚开入，虚开出及MU输入三部分。
而每部分又由虚端子描述，虚端子引用，虚端子编号，GOOSE软压板及源头（目的）装置组成。
➢ 如下图所示为220kV母线保护虚开入部分：
（结合国网标准化，明确装置外特性及走向，让数字化装置再是站内的黑盒子）
➢ 如下图所示为220kV母线保护虚开出部分：
➢如下图所示为220kV母线保护MU接入部分
在虚端子图中将信息源头及终点设备予以描绘，方便用户信息查找，同时在设计图纸时考虑将网络方案配置及光纤走向示意设计其中，使图纸内容更加丰富。
➢ 如下图所示为220kV母线保护网络方案配置图
（网络及配置方案图，将装置融于站内系统配置及网络架构，提供多种应用解决方案供参考）
➢ 如下图所示为220kV母线保护光纤走向示意图
（鲜明的光纤走向示意结合工程实际，形象光纤走向示意，让光纤有迹可循）
➢ 如下图所示为220kV母线保护虚端子逻辑示意图
（虚端子逻辑回路示意图，将逻辑回路引入，面向继保，自动化等多类型用户，让回路变得更清晰）b)虚端子逻辑联系图
虚端子逻辑联系以装置虚端子为基础，根据继电保护原理，将全站二次设备间以虚端子连线方式联系起来，直观反映不同间隔层设备间，间隔层与过程层设备间GOOSE，SV 联系全貌。
虚端子逻辑联系图以间隔为单元进行设计，逻辑联线以某一保护装置的开出虚端子OUTx为起点，以另一个保护装置的开入虚端子INx为终点。
一条虚端子连线LLx表示装置间具体的逻辑联系,其编号可根据装置虚端子号以一定顺序加以编排。
虚端子逻辑联系表是根据装置虚端子表为基础，将装置间逻辑联系以表格的形式加以整理再现，包括起点装置的，终点装置，连接方式，虚端子引用及描述。
对所有的逻辑联系进行系统化整理。
如下图所示：
c)虚端子信息流图
在具体的工程设计过程中，根据工程的具体配置情况，技术方案及继电保护原理，完成全站各电压等级的各类间隔的虚端子信息流图，并结合虚端子联系图标，共同组成了智能变电站内的虚端子设计。
如下图为220kV线路间隔，母差间隔与过程层设备间虚端子信息流图
位置、压力低等
信号开入
3、结语：
随着以全站信息数字化、通信平台网络化、信息共享标准化为基本要求的智能变电站大面积推广，传统变电站内模拟信号电缆连接方式已转变为数字信号光纤连接方式。
通过虚端子这一新的设计方法，可以解决由于数字化装置信息无接点，无端子，无接线带来的设计问题，达到智能站设计配置的可视化，并经过我们的不懈努力最终实现未来标准化设计要求。
