嵌入式系统JTAG调试步骤1．将PC与调试器Multi-ICE用并口连接；调试器与开发板用14或20针的JTAG线连接。
2．依次打开调试器电源、开发板电源。
3．启动Multi-server服务程序并选择2410配置文件（事先已经配置好文件）。
如下图：图14．通过Codewarrior启动AXD Debugger，或者直接启动AXD Debugger，如下图所示：图25．首次使用需要配置JTAG调试方法。
选择Options->Configure Interface，在General标签中的设置为下图所示：图36．选择Options->Configure Target弹出如下图所示对话框：图4如果是首次使用则图中只有前两项，需要单击Add按钮在安装程序中找到Multi-ICE.dll文件，然后单击Configure按钮，弹出下图所示对话框：图5然后，选择ARM处理器ARM920T，点击确定按扭回到图4所示，再在图4中点击OK按扭回到AXD调试环境。
就会显示下图所示，表示已经连接上了ARM芯片。
7．然后，选择System Views->Command Line Interface，如下图所示：图78．在Command Line Interface中输入obey d:\2410.ads，其中d:\2410.ads表示配置ads中2410的环境文件目录。
运行命令后，出现如下图所示：图89．以上就是配置好了2410的调试环境，最后选择File->Load Image…，加载程序。
10．置断点、打开有关变量、寄存器和内存等界面进行观察。
11．调试运行，如go、step…12．若要修改程序需要重新编译，可重复以上步骤直到调试成功。
13．退出AXD，关闭开发板和调试器的电源。
从零开始的嵌入式开发入门教程嵌入式开发是一门涉及硬件和软件的技术领域，它主要包括对嵌入式系统的设计与开发。
嵌入式系统通常用于控制和操作其他设备，比如智能手机、汽车电子系统和家电等。
在本篇教程中，我们将从零开始，介绍嵌入式开发的基本概念、工具和步骤，以帮助初学者入门。
第一步：了解嵌入式系统在开始嵌入式开发之前，我们需要先了解嵌入式系统的基本概念。
嵌入式系统是指一种运行在专用硬件上、专门用于执行特定任务的计算机系统。
嵌入式系统的特点是体积小、功耗低、性能高、稳定性强。
嵌入式开发则是指针对这种嵌入式系统的软件开发过程。
第二步：选择开发板和开发环境选择合适的开发板和开发环境是进行嵌入式开发的关键步骤。
开发板是一种集成了处理器、存储器和输入输出接口的硬件平台，可用于开发和测试嵌入式系统。
常用的开发板包括Arduino、Raspberry Pi等。
开发环境则是一种用于编写、编译、调试和下载嵌入式软件的软件工具，比如Keil、IAR Embedded Workbench等。
第三步：学习编程语言和硬件接口在进行嵌入式开发之前，我们需要学习一种或多种编程语言，比如C、C++、Python等。
这些编程语言常用于嵌入式系统中的软件开发。
此外，还需学习硬件接口编程，比如GPIO（通用输入输出）、I2C（串行总线）和SPI（串行外设接口）等。
这些硬件接口用于实现与外部设备的通信和控制。
第四步：开始开发项目当我们完成前面的准备工作后，就可以开始开发自己的嵌入式项目了。
首先，我们需要确定项目的需求和目标，然后设计系统架构和硬件电路图。
接着，编写软件代码并进行编译、调试和测试。
最后，将程序下载到目标设备上并进行验证。
过程中可能会遇到各种问题，我们需要通过查阅资料和交流讨论来解决。
第五步：优化和调试完成基本功能的开发后，我们可以进一步优化和调试项目。
通过使用性能分析工具和调试器，我们可以查找和修复程序中的错误和缺陷。
此外，还可以对系统进行性能优化，提高系统的响应速度和资源利用率。
嵌入式实验报告本次实验我们使用了一款基于ARM Cortex-M3处理器的开发板，开发板上运行的是嵌入式操作系统UCOS-II。
我们通过这个实验了解了嵌入式系统的工作流程，以及如何使用开发板进行程序编程和调试。
实验内容分为两个部分：第一个部分是编写一个简单的LED 闪烁的程序，第二个部分则是使用串口通信，将开发板和PC机进行连接，并通过PC机上的终端程序，实现与开发板之间的通信。
第一部分：LED闪烁程序在这个部分，我们首先学习了如何配置开发板上的GPIO(Generic Input/Output)接口，以控制LED的亮灭。
然后，我们编写了一个简单的程序，将LED的亮度不断地切换，使其看起来像在闪烁。
通过这个实验，我们学会了如何使用开发板上的寄存器，设置和读取相关的控制寄存器信息。
在程序编写的过程中，我们还学习了如何进行代码调试，以及如何使用JLink等开发工具对程序进行下载和烧录。
第二部分：串口通信在这个部分，我们使用了开发板上的UART(Universal Asynchronous Receiver/Transmitter)接口，将开发板和PC机进行连接。
之后，我们在PC机上安装了一个终端程序(TeraTerm)，通过串口发送数据到开发板上，并将开发板返回的数据显示在终端窗口中。
通过这个实验，我们学习了如何使用UART接口进行数据的收发。
我们还学习了UCOS-II操作系统下的信号量使用方法，以及在多任务环境下，如何实现任务间的通信和同步。
总结在这个实验中，我们对嵌入式开发的基础知识进行了全面深入的了解，并通过实践的方式完成了两项实际应用场景的设计和实现。
我们大大提高了自己的嵌入式开发技能，同时也体验到了从开发到调试、测试、验证的整个流程，对我们日后的开发工作具有非常重要的启示意义。

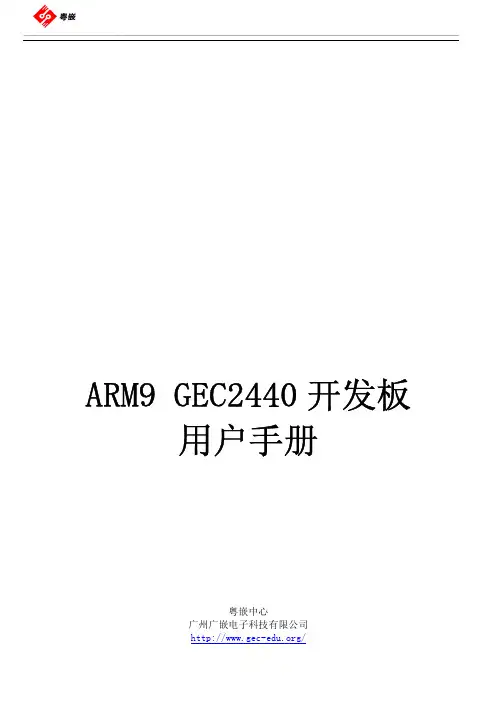

ARM9GEC2440开发板用户手册粤嵌中心广州广嵌电子科技有限公司/中心简介粤嵌中心是最早期从事嵌入式产品研发及技术培训的机构，中心拥有自己的产品研发、产品测试、课程技术培训平台，面向社会企业、高校提供技术创新、课程技术培训等一体化服务。
粤嵌中心是广东省政府为了普及嵌入式软件技术知识，提高省内外嵌入式人才的素质，满足社会对嵌入式技术应用人才的需求，面向全社会开展嵌入式相关技术系列培训课程的服务机构。
目前，粤嵌中心已形成嵌入式技术与产品解决方案、嵌入式系统评测认证、技术培训服务和电子商务平台四大业务体系，以“专业诚信、开拓创新、行业引领、齐商共赢”的中心精神为指导，努力为客户的技术创新和产品升级提供支持。
在开发板系列产品方面，GEC目前已经形成了完善的产品体系结构，包括以下四个方面：1、多样化的开发板产品：目前GEC开发板系列产品包括2410开发板、2440开发板、开发板等一系列产品，目标是向有志于从事嵌入式学习及开发的高校、学生、工程师以及企业客户提供完善的嵌入式开发平台的整体解决方案。
2、严谨的产品评测过程：本中心设立了专门的嵌入式产品评测团队，拥有完善的评测设备，保证每个出厂产品都经过严谨的评测过程，从而保证了产品的质量。
3、完善的售后服务：开发板产品出现质量问题10天包换，12个月免费保修。
保修时间之长堪称国内之最。
4、强大的技术支持：本中心拥有雄厚的技术研发团队，拥有强大的技术研发力量，技术领域涉及到嵌入式开发的各个方面，为开发板客户提供全面的技术支持。
目录中心简介 (2)目录 (3)第一章GEC2440V1.0开发板介绍 (4)1.1GEC2440开发板布局 (4)1.2GEC2440开发板实物图 (4)1.3、选配模块 (5)1.4GEC2440开发板硬件构成 (6)1.5硬件资源分配 (7)1.5.1地址空间分配以及片选信号定义 (7)1.5.2接口资源及按键说明 (8)1.6开发板开发套件包含的内容 (10)1.7操作系统支持的驱动 (10)第二章粤嵌GEC2440开发板使用 (13)2.1GEC2440开发板快速使用入门 (13)2.1.1串口连接 (13)2.1.2PC端USB驱动安装 (14)2.2启动LINUX和WINCE (14)2.2.1启动LINUX (14)2.2.2启动WINCE (15)2.3GEC2440的BIOS功能说明 (16)2.4非操作系统下的外围资源测试 (17)2.4.1运行测试程序 (17)2.4.2相关外围资源测试 (19)2.6用SJF2440工具将BIOS烧写到FLASH (26)第三章烧写和启动linux (29)3.1烧写LINUX内核 (29)3.2烧写根文件系统 (30)3.3启动LINUX (31)3.3.1通过BIOS的3号功能启动LINUX (31)3.3.2LINUX的自启动 (32)第四章烧写WINCE和启动WINCE (34)4.1下载运行WINCE (34)4.2烧写WINCE (35)4.3自启动WINCE (35)第一章GEC2440V1.0开发板介绍1.1GEC2440开发板布局1.2GEC2440开发板实物图1.3、选配模块1蓝牙模块选配，实现数据图象等文件的传输,1Mbps 传输速率,USB 1.1总线,支持蓝牙1.1(兼容1.2)版本协议,2.4GHz-2.4835GHz 频谱带宽。
MAGIC2103－ARM7开发板II 用 户 手册版 本 号： v1.00技术支持QQ : 571097167公 司 ： 模数科技公 司 主 页 ：日 期 ： 2008.2.22目 录一、 MAGIC2103-ARM7开发板简介 (3)二、 套件清单 (3)三、 实例程序清单（拥有ADS1.2和Keil uVision3双环境例程） (4)四、 硬件资源 (4)五、 光盘内容 (5)六、 开发板资源分布图 (5)七、 接口说明 (6)八、 工具软件介绍 (6)< 一 > ADS1.2集成开发环境 (6)1、 简介 (6)2、 安装 (6)3、 使用 (6)< 二 > H-JTAG 调试助手 (6)1、 ARM7 JTAG下载线简介 (6)2、 H-JTAG安装 (7)3、 H-JTAG配置 (9)4、 H-JTAG使用方法 (12)< 三 > Keil uVision3集成开发环境 (13)< 四 > Flash Magic下载软件 (16)九、 后记 (17)一、M AGIC2103-ARM7开发板简介MAGIC2103-ARM7开发板II是在MAGIC2103-ARM7开发板的基础上升级而来，弥补了一下缺陷，外扩了I/O口和ADC输入接口。
它采用PHILIPS公司最新推出的基于ARM7TDMI-S 、LQFP48封装的LPC2103，最高工作速度可达70MHz（63MIP），8K的片内静态RAM和32KB的片内FLASH程序存储器。
通过ISP或JTAG实现程序下载和调试。
关于芯片的详细特性请见《LPC2101_2102_2103 ARM 微控制器数据手册》和《LPC2101_2102_2103 ARM微控制器使用指南》。
为适应广大用户的不同需求，MAGIC2103开发板提供了如今最流行的ADS1.2和Keil uVision3两种集成开发环境，并配备了20个经典的实例程序和详细的实例教程，使上手更加容易，快速完成51到ARM的过渡！二、套件清单◇ MAGIC2103-ARM7开发板一块◇ ARM JTAG下载线一个◇ 并口延长线一根◇ 串口延长线一根◇ USB电源线一根◇ 配套光盘一张三、实例程序清单（拥有ADS1.2和Keil uVision3双环境例程）实例01、GPIO实验－熟悉开发环境，以及程序下载和调试实例02、GPIO实验－流水灯与蜂鸣器演示实例03、高速GPIO实验－闪灯演示实例04、GPIO输入实验－按键控制实例05、PWM实验－LED控制实例06、定时器中断实验－向量中断实例07、定时器中断实验－非向量中断实例08、WDT看门狗实验实例09、电源管理之空闲模式实例10、电源管理之掉电模式实例11、UART1通信实验－查询方式接收实例12、UART0通信实验－中断方式接收实例13、IIC实验－EEPROM读写实例14、重映射实验实例15、GPIO模拟总线实验－LCD1602液晶显示实例16、ADC实验－千分之一精度电压表实例17、RTC实验－万年历电子钟实例18、EINT外部中断实验－PS/2键盘打字练习器实例19、基于uCOS-II 2.52的GPIO读写实验(基于ADS1.2集成开发环境)实例20、基于uCOS-II 2.52的ADC实验－千分之一精度电压表(基于ADS1.2集成开发环境)四、硬件资源◇ LPC2103（PHILIPS）ARM7TDMI-S，最高频率可达70MHz，片内8K SRAM，32K FLASH◇ EEPROM (24LC04)◇ 两个三线RS232接口，其中一个可用作ISP◇ 复位监控芯片SP708S◇ 3个独立按键◇ 1个蜂鸣器◇ LCD1602字符液晶◇ PS/2键盘接口◇ 可调电阻（ADC模拟信号输入）◇ 20芯ARM JTAG下载口◇ 3.3V、1.8V电源模块◇ 3个LED指示灯◇ USB电源接口◇ 系统晶振11.0592MHz◇ 11位I/O扩展口◇ 1位ADC输入口五、光盘内容◇ Keil uVision3集成开发环境◇ ADS1.2集成开发环境◇ H-JTAG 调试助手◇ Flash Magic下载软件◇ MAGIC2103-ARM7开发板ADS1.2实例包◇ MAGIC2103-ARM7开发板Keil uVision3实例包◇ MAGIC2103-ARM7开发板用户手册◇ MAGIC2103-ARM7开发板实例祥解◇ MAGIC2103-ARM7开发板原理图◇ MAGIC2103-ARM7开发板简介◇ LPC2103 LPC2101_2102_2103 ARM微控制器数据手册◇ LPC2101_2102_2103 ARM微控制器使用指南◇ ADS1.2中文教程◇ μCOS-II详解中文版◇ 其它芯片资料六、开发板资源分布图七、接口说明1、调试跳线：当使用JTAG调试时，需要短接此跳线，具体操作见用户手册和实例手册。
嵌入式系统原理与应用实验栗华编着山东大学信息科学与工程学院二零一四年三月目录第一章实验硬件平台1.1北京博创UP-TECH三合一实验箱简介本实验指导书所依赖的硬件平台为北京博创兴盛科技有限公司生产的一种ARM9/Xscale经典三核心教学科研平台（型号：UP-TECHS2410/S2440/P270），本平台兼容PXA270核心CPU及S3C2410、S2440核心CPU的全部功能，是北京博创多年来嵌入式教学产品开发经验的结晶。
这里选配的是S3C2440核心板。
图1-1UP-CUP三合一实验箱外观应用案例：※支持Linux、WinCE、Vxworks、μC/OS-Ⅱ4套操作系统；※核心板可更换，同时拥有ARM9(S3C2410和S3C2440)和XScale（PXA270）；※中国电子学会嵌入式工程师认证考试和师资培训指定平台；硬件资源：软件资源结构说明图1-2UP-TECH三合一实验箱实物结构图1-2UP-TECH三合一实验箱框图结构图1-3UP-TECH三合一实验箱框图结构版图1.2跳线设置参考说明：◆PCB上所有“EXPORT”丝印字符表示168Pin扩展槽◆JP1401RESET-SEL：设置复位电路，位置JTAG20插座下方。
1－2：ICE的ICE-TRST复位信号可以控制系统复位信号RESET。
2－3：ICE的ICE-TRST复位信号不可以控制系统复位信号RESET。
◆JP1402JTAGSEL：选择JTAG电路，位置JTAG20插座下方。
1－2：使能板载的UP-LINKJTAG电路。
2－3：使用外部的JTAG电缆或者ARMICE仿真器。
◆JP1103TXD1-SEL◆JP1104RXD1-SEL：UART1选择扩展槽或者RS232的DB9插座。
1－2：UART1连接RS232-1，从DB9串口插座输出。
2－3：UART1连接到扩展槽。
◆JP1101TXD2-SEL◆JP1102RXD2-SEL：UART2选择跳线，分别为RS485、IrDA、扩展槽1－2：UART2连接到RS485总线上。
嵌入式开发环境搭建实验报告实验报告：嵌入式开发环境搭建实验目的：本实验旨在通过搭建嵌入式开发环境，使学生对嵌入式系统的开发流程和环境有更深入的了解，并能够进行简单的嵌入式开发实践。
实验材料：1. 一台支持嵌入式开发的电脑2. 开发板（如Arduino、Raspberry Pi等）3. USB数据线4. 开发软件（如Arduino IDE、Raspbian等）5. 软件安装包（如果需要单独安装）实验步骤：1. 准备开发环境软件：根据使用的开发板选择相应的开发软件，并从官方网站下载安装包。
将安装包保存到电脑上指定的路径。
2. 安装开发软件：运行安装包，按照安装向导的提示进行软件的安装。
完成安装后，打开软件，检查是否安装成功。
3. 连接开发板：使用USB数据线将开发板连接到电脑上，并确保连接良好。
4. 配置开发环境：打开开发软件，进入设置或配置界面。
根据使用的开发板，选择正确的开发板型号，并设置串行端口。
保存设置。
5. 编写并调试代码：使用开发软件创建一个新的代码文件或打开一个现有的示例代码文件。
编写嵌入式程序代码，并进行调试与测试。
根据需要，可以使用调试器、仿真器等进行代码调试。
6. 上传程序到开发板：完成代码编写和调试后，将程序通过USB数据线上传（烧录）到开发板上。
等待上传过程完成。
7. 运行程序：断开USB数据线，将开发板与目标设备（如传感器、电机等）连接。
开启目标设备的电源，观察目标设备的动作与反应。
8. 实验结果分析：根据实验结果，对比设计预期和实际观测，分析代码的执行情况，查找问题并提出解决方案。
实验总结：通过本实验，我们成功搭建了嵌入式开发环境，并进行了基本的嵌入式开发实践。
通过编写代码、调试和运行程序，我们能够控制目标设备进行特定的操作。
在实验过程中，我们对嵌入式系统的开发流程和环境有了更深入的了解，并具备了一定的嵌入式开发能力。
需要注意的是，在实际的嵌入式开发中，可能还需要考虑更多的因素，如硬件接口、通讯协议、资源管理等。
奋斗版 STM32 开发板例程文档———uIP1.0 ENC28J60 以太网例程uIP1.0 ENC28J60 以太网例程实验平台：奋斗版STM32开发板V2、V2.1、V3 实验内容：本例程演示了在奋斗STM32开发板上完成ARP，ICMP，TCP服务器、WEB 服务器以及UDP服务器，该实验学习了基于uIP1.0网络协议栈的程序编制。
预先需要掌握的知识1．ENC28J60ENC28J60是MICROCHIP公司的带SPI 接口的独立以太网控制器， 以太网控制器特性 • IEEE 802.3 兼容的以太网控制器 • 集成MAC 和10 BASE-T PHY • 接收器和冲突抑制电路 • 支持一个带自动极性检测和校正的10BASE-T 端口 • 支持全双工和半双工模式 • 可编程在发生冲突时自动重发 • 可编程填充和CRC 生成 • 可编程自动拒绝错误数据包 • 最高速度可达10 Mb/s 的SPI 接口 缓冲器 • 8 KB 发送/ 接收数据包双端口SRAM • 可配置发送/ 接收缓冲器大小 • 硬件管理的循环接收FIFO • 字节宽度的随机访问和顺序访问（地址自动递增） • 用于快速数据传送的内部DMA • 硬件支持的IP 校验和计算 介质访问控制器（MAC）特性 • 支持单播、组播和广播数据包 • 可编程数据包过滤，并在以下事件的逻辑“与” 和“或”结果为真时唤醒主机： - 单播目标地址 - 组播地址 广播地址 - Magic Packet - 由64 位哈希表定义的组目标地址 - 多达64 字节的可编程模式匹配（偏移量可由用户定义）淘宝店铺：1奋斗版 STM32 开发板例程文档———uIP1.0 ENC28J60 以太网例程• 环回模式 物理层（PHY）特性 • 整形输出滤波器 • 环回模式 工作特性 • 两个用来表示连接、发送、接收、冲突和全/ 半双工状态的可编程LED 输出 • 使用两个中断引脚的七个中断源 • 25 MHz 时钟 • 带可编程预分频器的时钟输出引脚 • 工作电压范围是3.14V 到3.45V • TTL 电平输入 • 温度范围：-40°C 到+85°C （工业级）， 0°C 到 +70°C （商业级）（仅SSOP 封装） • 28 引脚SPDIP、SSOP、SOIC 和QFN 封装概述ENC28J60 是带有行业标准串行外设接口（SerialPeripheral Interface，SPI）的独立以太网控制器。
