LCR测试仪使用指导书简介LCR测试仪是一种用于测量电感（L）、电容（C）和电阻（R）的仪器。
它可以帮助用户快速准确地测试和分析被测元件的特性。
本使用指导书将详细介绍LCR测试仪的基本操作步骤、功能特点以及常见故障排除方法，以帮助用户更好地使用该设备。
目录1.操作步骤–连接设备–设置参数–测试元件2.功能特点–自动识别元件类型–多种测量模式–数据存储和导出功能3.故障排除方法–无法连接设备–测试结果异常1. 操作步骤1.1 连接设备首先，将LCR测试仪与待测元件正确连接。
通常，LCR测试仪提供了多个连接端口，分别对应于电感、电容和电阻的测量。
根据被测元件的类型，选择相应的连接端口，并确保连接牢固可靠。
1.2 设置参数在连接设备后，需要设置相应的参数来进行测量。
LCR测试仪通常具有多个可调节的参数，如测试频率、信号幅度、测量范围等。
根据被测元件的特性和要求，调整这些参数以获得准确的测量结果。
1.3 测试元件设置参数完成后，即可开始测试元件。
按下测试按钮或相应的操作键，LCR测试仪将发送信号并测量被测元件的特性。
待测元件的电感、电容和电阻值将显示在仪器屏幕上。
2. 功能特点2.1 自动识别元件类型LCR测试仪具有自动识别被测元件类型的功能。
它可以根据连接端口和信号响应自动判断被测元件是电感、电容还是电阻，并相应地进行适配和设置。
这一功能大大简化了用户的操作步骤，并提高了测试效率。
2.2 多种测量模式LCR测试仪通常支持多种不同的测量模式，以满足不同应用场景的需求。
常见的测量模式包括串联模式、并联模式、自动模式等。
用户可以根据需要选择合适的模式进行测量，并获取相应的结果。
2.3 数据存储和导出功能LCR测试仪还具有数据存储和导出功能，可以将测量结果保存在内部存储器或外部存储介质中。
用户可以随时查看和管理已保存的数据，并通过USB接口或其他方式导出到计算机或其他设备进行进一步分析和处理。
3. 故障排除方法3.1 无法连接设备如果LCR测试仪无法连接到被测元件，首先确保连接端口和线缆正常工作。
同惠LCR测试仪一．产品主机：LCR测试仪配件：测试电缆TH26004-1测试夹具TH26001A短路片TH2610二．电源要求供电电压：198V～242V或99V～121V供电频率：47.5Hz～63Hz供电功率：≤20VA注意：LCR使用0.2A快熔保险丝三．使用环境1.请勿在多尘、多震动、阳光直射及有腐蚀气体下使用。
2.仪器正常工作温度为0℃～40℃，相对湿度≤75%。
3.存放环境：远离强电磁场‘腐蚀性气体，在温度5℃～40℃，相对湿度不大于85%RH的通风室内。
四．预热和连续工作时间开机预热不少于15分钟，持续工作时间不多于16小时。
仪器面板说明一：前面板说明及参数设定1)仪器商标及型号2)LED显示屏3)电源开关（POWER）开关处于“1”时，电源接通；位于“0”时，电源切断。
4）按键a)PARA键：参数选择键参数设定：主参数:L:电感量C：电容量R：电阻值|Z|:阻抗的模副参数：D:损耗因数Q：品质因数注：Z取绝对值，L/C/R有正负。
C-D测量时，主参数显示“-”，则实际被测元器件呈感性。
L-Q测量时，主参数显示“-”，则实际被测元器件呈容性。
R-Q测量时，出现R为“-”的情况，是由于过度的清“0”所致，正确清零即可。
参数组合：L-QC-DR-QZ-Q设定测量参数步骤：1.假设仪器当前测量参数是C-D，主参数为C，副参数为D。
2.按PARA键，测量参数改为R-Q，主参数为R，副参数为Q。
3. 按PARA键，测量参数改为Z-Q，主参数为Z，副参数为Q。
4. 按PARA键，测量参数改为L-Q，主参数为L，副参数为Q。
5.重复按PARA键，选择不同的测量参数。
b)FREQ键：频率设定键TH2811D有四个常用测试频率：100Hz，120Hz，1KHz 和10KHz.设定测试频率的步骤：1.假设仪器当前测试频率为10KHz，LCD下方显示10KHz.2.按FREQ键，测试频率变为100Hz，LCD下方显示100Hz.3重复按FREQ键，可以分别得到100Hz，120Hz，1KHz 和10KHz的测试频率。

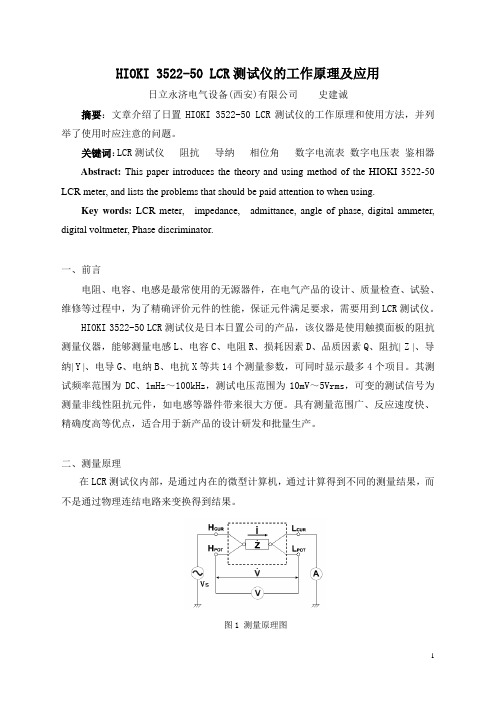

HIOKI 3522-50 LCR测试仪的工作原理及应用日立永济电气设备(西安)有限公司史建诚摘要：文章介绍了日置HIOKI 3522-50 LCR测试仪的工作原理和使用方法，并列举了使用时应注意的问题。
