数字式接地电阻测试仪使用说明书

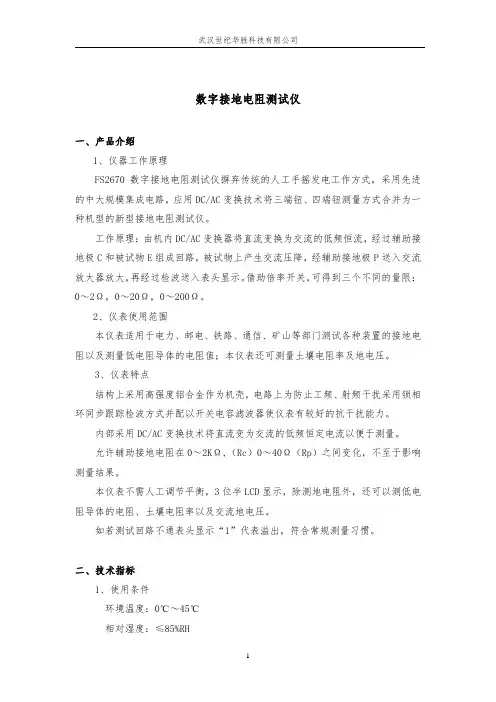

数字接地电阻测试仪一、产品介绍1、仪器工作原理FS2670数字接地电阻测试仪摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测试仪。

工作原理：由机内DC/AC变换器将直流变换为交流的低频恒流，经过辅助接地极C和被试物E组成回路，被试物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。

借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。

2、仪表使用范围本仪表适用于电力、邮电、铁路、通信、矿山等部门测试各种装置的接地电阻以及测量低电阻导体的电阻值；本仪表还可测量土壤电阻率及地电压。

3、仪表特点结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。

内部采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。

允许辅助接地电阻在0～2KΩ,（Rc）0～40Ω（Rp）之间变化，不至于影响测量结果。

本仪表不需人工调节平衡，3位半LCD显示，除测地电阻外，还可以测低电阻导体的电阻、土壤电阻率以及交流地电压。

如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

二、技术指标1、使用条件环境温度：0℃～45℃相对湿度：≤85%RH2、测量范围及恒流值（有效值）电阻：0～2Ω（10mA），2～20Ω（10mA），20～200Ω（1mA）电压：AC 0～20V3、测量精度及分辨率精度：0～0.2Ω≤±3%±1d0.2～200Ω≤±1.5%±1d1～20V≤±3%±1d分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V4、辅助接地电阻及地电压引起的测量误差允许辅助接地电阻Rc（C1与C2之间）＜1.8KΩ（P1与P2之间）＜40KΩ误差≤±5%Rp允许地电压≤5V（工频有效值）误差≤±5%5、电源及功耗最大功率损耗≤2W电源：6.8～9V（6节5#镍镉可充电电池），外接220V交流电源进行充电。

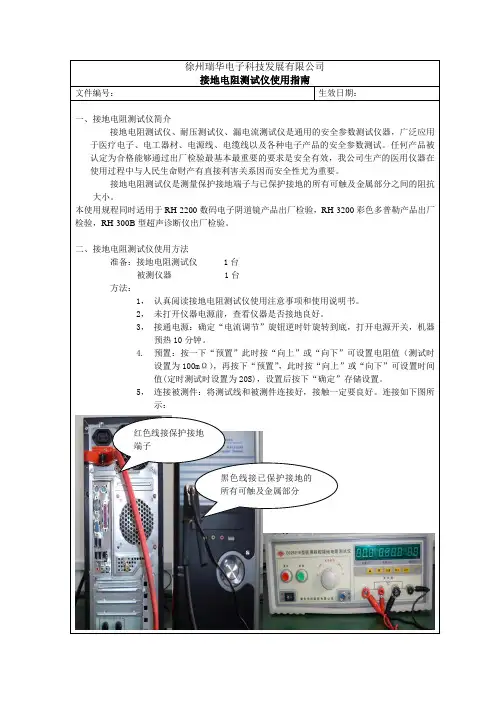

接地电阻测试仪简单使用说明书
1、接通电源线，插入对应的测试线，准备点检设备
2、预置相应参数（对应LED 显示屏）：报警电阻：100m Ω，定时测试时间：5秒。

（1）预置报警电阻操作方法：打开‘电源开关’，按下‘预置按钮’，用小平口左右旋动‘预置电阻调节器’开关，调到规定值（100m Ω）。

（2）预置定时测试时间操作方法：调节‘定时调节按钮’，调到规定值（5秒）。

3、点检仪器：关闭耐压测试仪电源，将输出线的红、黑两线的夹子分别夹住‘点检设备’的两端，弹起‘预置按钮’，电压调节旋钮旋到最小，打开‘电源开关’，用‘定时调节按钮’将定时时间调到0秒，按下‘启动按钮’，旋动‘电流调节器’，直到液晶屏上显示电流在25A 。

4、测试设备：关闭电阻测试仪电源，将输出的两根线，红色线接设备的‘总地线’，黑色线接设备的最远端（显示屏接外壳），用‘定时调节按钮’将时间调到5秒，弹起‘预置按钮’，打开‘电源开关’，按下‘启动按钮’，测试进行，观察电阻是否在规定范围，若在，则仪器不会报警，若超出仪器报警。

电流调节器
定时
调节
按钮
预置电阻
调节器
预置按钮 电源开关
启动按钮
复位按钮
点检设备
5、。

数字接地电阻测试仪目录一、引言 (2)二、产品简介 (2)1、使用范围 (2)2、工作原理 (2)3、性能特点 (2)三、技术指标 (3)四、操作方法 (3)五、测量事项及维护保养 (5)六、配套附件 (7)七、售后服务 (7)一、引言欢迎使用高质量接地电阻测试仪。

本产品是您测量各种装置的接地电阻理想的更新换代产品！在您使用本仪表前，请仔细阅读说明书。

二、产品简介1、使用范围本表适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量底电阻的导体阻值，本表还可测量土壤电阻率及地电压。

2、工作原理工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。

借助倍率开关可得到三个不同的量限： 0-2Ω、0-20Ω、0-200Ω。

3、性能特点本仪表与传统手摇式地阻仪相比，具有以下特点:●应用了DC/AC变换技术，集三端钮、四端钮量方式为一体，使用电源可交、直流两用。

●采用锁相同步跟踪检波方式，及开关电容滤波器，使抗干扰能力极强。

●摒弃了传统的人工手摇式发电方式，不需人力做功。

●不需人工调节平衡，一目了然的面板触摸键操作，LCD数字显示使得测量十分方便和迅速，消除了指针式仪表的视觉误差。

●允许的辅助接地电阻阻值很大，更好的保证了测量精度，分辨率高。

●除测试接地电阻外，还可以测试低压电阻导体电组值。

土壤电组率以及交流地电压。

三、 技术指标四、操作方法1、接地电阻测量（图一）①将被测接地E （C2、P2）和电位探针P1及电流探针C1依直线彼测量范围 恒流值 测量精度及误差 分辩率 辅助接地电阻 0-1.999Ω 2-19.99Ω 20-199.9Ω AC:0-19.99V10mA(2Ω档) 10mA(20Ω档) 1mA(200Ω档) <±（10%+1d ）0-0.2Ω<±（5%+2d ）0.2-199.9Ω <±(5%+2d) 1-20V ≤±(5%+2d)0.001Ω0.01Ω 0.1Ω 0.01V Rc:2Ω 20Ω档<1K Ω 200Ω档Ω<10K Ω Rp:<50K Ω 误差:<±5% 地 电 阻<5V± 频有效值 <±5%功 耗湿度 85%RH电 源 重量：<1.8Kg 最大≤2W 温度 0℃—40℃7.2-9V 直 流 或220V 交 流体 积： 220×200×110(mm3)此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

Medidor de resistencia de tierra digital o telurómetro a 3hilos con categoría de empleo CATIII 1000V.Destinado a mediciones de resistencia a tierra,tensión AC/DC,resistividad del terreno y continuidad.Dispone de pantalla retroiluminada asícomo de otras funciones.Es de gran aplicación en industrias,sistemas de tracción eléctrica,redes de telecomunicaciones…✓Medidor de alta precisión y fiabilidad✓Medición de resistencia de tierra con picas hasta 2000Ω✓Medición del voltaje de tierra✓Medición de tensión AC/DC y resistencia✓Gran pantalla de visualización digital personalizada ✓Botón de puesta a cero ✓Bloqueo automático ✓IP40EMC & LVD ✓EN-61010-1✓EN-61010-031✓EN-61010-2-030✓EN-61010-2-033✓EN-61326-1✓EN-61326-2-1CARACTERÍSTICASINCLUIDO CERTIFICADO DECALIBRACIÓNDE FÁBRICA TRAZABLEEC002078EG000044Rango de resistencia a tierra20, 200, 2000ΩPantallaLCD grande con imagen doble Rango de función multímetro 200k Ω, 750VAC, 1000VDC Indice de muestreo 2,5 veces por segundo Ajuste ceroAjuste automáticoIndicador sobre el límite Se muestra en pantalla el número 1 del dígito más elevadoIndicación de batería baja La se muestra en pantalla cuando la tensión de la batería cae por debajo de la tensión operativaApagadoautomático de corrientePara conservar la vida útil de la batería, el medidor se apagará automáticamente 15 minutos después de no estar en usoTemperatura operativa 0 °C a 40 °C (32 °F a 104 °F) y humedad por debajo del 70% de HR Temperatura de almacenamiento -10 °C a 60 °C (14 °F a 140 °F) y humedad por debajo del 70% de HR Alimentación Batería de 6x1.5V tamaño "AA" o equivalente (DC9V)Dimensiones 200(L) x 92(An) x 50(Al) mmPeso Aproximadamente 700g incluyendo la bateríaAccesorios4 kits de prueba, picas metálicas necesarias para la medición, 6pcs de batería, estuche de transporte,manual.Rango Resolución Precisión a toda escala 20Ω0.01Ω±2%±10d 200Ω0.1Ω±2%±3%2000Ω1Ω±2%±3dRango Resolución Precisión a toda escala 200V0.1V±3%±3dResistencia de tierraVoltaje de tierraESPECIFICACIONES GENERALESESPECIFICACIONES ELÉCTRICAS1-Pantalla digital2-Botón de sostener lectura 3-ADJ (CERO)4-Botón de retro-iluminación 5-Botón de prueba5-Interruptor de función giratorio 6-Conector V ΩC 7-Conector J8-Conector COM E 9-Soporte para cinta 10-Cubierta de bateríaTemper Energy International, S.L.Polígono Industrial, Nave 18, E-33199 Granda Siero, Asturias, Spain***************************************CONTROLESRango Resolución Precisión a toda escala Protección por sobrecarga 200kΩ0.1kΩ±1%±2d250VrmsRangoResoluciónPrecisiónImpedancia de entradaProtección porsobrecarga1000V 1V ±8%±3d 10M Ω1000VrmsResistenciaTensión DCRango Resolución Precisión Impedancia de entrada Protección porsobrecarga 750V1V±1.2%±10d10M Ω750VrmsTensión AC (40Hz-400Hz)。

电子式数字接地电阻仪使用方法_图解接地电阻仪数字接地电阻使用方法电子式接地电阻图解接地电阻仪介绍接地电阻测试仪分为地桩法和钳形法地阻仪，是日常维护的基本设备，采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，抗干扰能力强，DC/AC变换技术，主要是测量小型接地系统的接地电阻，也可以用于测量低电阻导体电阻、土壤电阻率以及交流地电压。

数字接地电阻使用方法（一）接地电阻测量沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。

开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD 显示的数值即为被测得的地电阻。

（二）土壤电阻率测量测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1、P1、P2、C2各端子与四根探针相连接。

若地阻仪测出电阻值为R，则土壤电阻率按下式计算：0719EФ=2πRL其中：Ф—土壤电阻率（Ω·cm）L—探针与探针之间的距离(cm)R—地阻仪的读数（Ω）用此法测得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。

测地电阻、土壤电阻率所用的探针一般用直径为25mm，长0.5～1m的铝合金管或圆钢。

（三）导体电阻测量导体电阻测量时，将C2P2接到导体一端，C1P1接到导体另外一端，选择合适的电阻档位之后测试，测试结果在可视面板直读，注意将导体两端连接线或者负载脱开后再测量，否则对测量数据有影响。

0720B电子式接地电阻图解屏幕上部份是3(1/2)位LCD显示和档位量程选择按键，底部是连接导线和输入电源，左侧标明注意事项和接线方式，外壳是全铝合金，提高抗干扰能力。

接地电阻测试仪使用方法及注意事项接地电阻测试仪是用来测量接地系统的电阻值的一种仪器，用于评定接地设施的可靠性和安全性。

正确使用接地电阻测试仪对于确保地线接地的效果和减小电流泄漏非常重要，下面将介绍接地电阻测试仪的使用方法及注意事项。

一、接地电阻测试仪的使用方法：1.准备工作：（1）检查仪器：先检查接地电阻测试仪的外观是否完好，测量笔是否正常，连接线是否良好，仪器灵敏度是否正常。

（2）接线准备：将仪器红黑测量笔与接线柱连接。

（3）接地电阻测试仪功能选择：根据实际需要选择要测量的电阻范围。

（4）电源准备：将接地电阻测试仪连接至电源，确保电源电压与仪器要求的电压一致。

2.开机检查：（1）启动仪器：将电源开关拨到ON位置。

（2）待仪器开机完毕后，仪器进行自检并显示实时电流泄漏值。

（3）检查显示：仪器显示是否正常，显示数值是否处于合理范围内。

3.拨动功能选择开关：（1）根据实际需要选择相应的接地电阻测量区间：比如10Ω，100Ω，1000Ω等。

（2）选择仪器的自动测量模式或者手动测量模式。

4.测量接地电阻：（1）将黑色测量笔连接至计量装置（如接地线或电缆端子），红色测量笔连接至地表或接地体。

（2）按下“测试”按钮，测量笔顶端的铁锥将自动输入电压，进行测量。

（3）仪器显示测试结果，可以通过记录仪器显示的电阻值来进行记忆。

5.校准：（1）每次使用接地电阻测试仪前都需要进行校准，保证仪器的测量结果准确可靠。

（2）根据仪器说明书中给出的操作步骤进行校准。

二、接地电阻测试仪的注意事项：1.测量前确保安全：（1）确认测量区域无高压存在。

如有高压设备，需关闭并确保降压完全。

（2）测量前将测量装置和周围设备的电源关闭，以免引起测量误差或电器设备损坏。

2.选择合适的测量手段：（1）选择零线电阻束（如较大接地电阻）时，应采用端子式接地电阻测量仪表。

（2）选择电缆电阻束（如较小接地电阻）时，应采用外置电流源接地电阻测量仪表。

3.正确接线：（1）测量用钢管接入终端应接地牢固，保证电阻稳定。

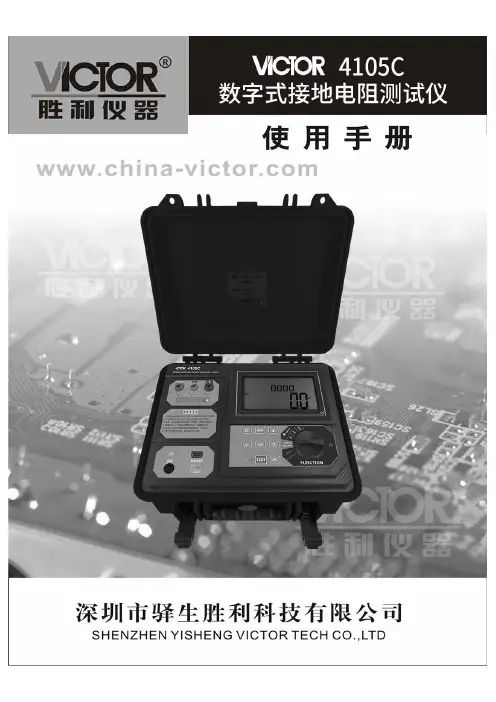

目录安全须知 (2)一.简介 (3)二.技术规格 (4)三.结构 (6)四.LCD显示器 (7)五.测量原理 (8)六.操作 (9)1．基本操作 (9)2．测试 (10)七.电池管理 (14)八.装箱单 (14)1安全须知●本仪表根据IEC61010安全规格进行设计、生产、检验。

●任何情况下，使用本仪表应特别注意安全。

●本仪表的USB接口与内部电路为非隔离接口，严禁在测试电压的时候连接电脑，否则会烧坏仪表或引起触电事故。

必须先将测试线拔出仪表后才能连接USB数据线到电脑读取数据。

说明书中的在线监测不适用于监测电压。

●注意本仪表机身的标贴文字及符号，所规定的测量范围及使用环境。

●使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。

测量过程中，严禁接触裸露导体及正在测量的回路。

●测量前请先确认FUNCTION功能旋钮已设定在适当的量程范围内。

●确认导线的连接插头已紧密地插入仪表接口内。

●请勿在测试端与接口之间施加超过600V的交流电压或直流电压，否则可能损坏仪表。

●请勿在易燃性场所测量，火花可能引起爆炸。

●仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。

●请勿将仪器长时间放置在高温潮湿、日光直射的环境下。

●若仪器受潮，请将仪器干燥处理后再进行存放保管。

●更换电池时请确认测试线已移离仪表，FUNCTION旋钮处于“OFF”位置。

●仪表显示电池电压低符号，应及时给电池充电。

●长时间不用本仪表，请每隔3个月给电池充电。

●使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。

●由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。

●使用者须注意仪表及手册中的安全警告标志，严格依照本手册内容进行安全操作。

一.简介数字式接地电阻测试仪是按新的防雷接地电阻检测标准而设计制造的，短路测试电流达10mA、3线法或简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术、采用数字滤波算法，自动识别干扰并选择测量频率，使干扰的影响最小化，提供更加准确的接地电阻值。

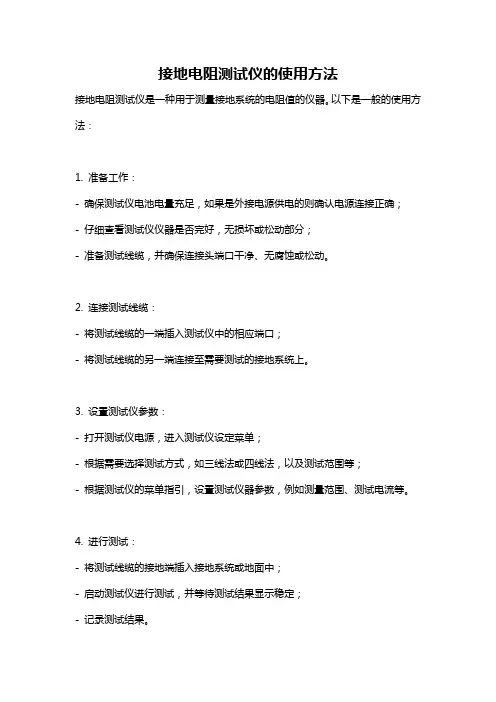

接地电阻测试仪的使用方法
接地电阻测试仪是一种用于测量接地系统的电阻值的仪器。

以下是一般的使用方法：
1. 准备工作：
- 确保测试仪电池电量充足，如果是外接电源供电的则确认电源连接正确；
- 仔细查看测试仪仪器是否完好，无损坏或松动部分；
- 准备测试线缆，并确保连接头端口干净、无腐蚀或松动。

2. 连接测试线缆：
- 将测试线缆的一端插入测试仪中的相应端口；
- 将测试线缆的另一端连接至需要测试的接地系统上。

3. 设置测试仪参数：
- 打开测试仪电源，进入测试仪设定菜单；
- 根据需要选择测试方式，如三线法或四线法，以及测试范围等；
- 根据测试仪的菜单指引，设置测试仪器参数，例如测量范围、测试电流等。

4. 进行测试：
- 将测试线缆的接地端插入接地系统或地面中；
- 启动测试仪进行测试，并等待测试结果显示稳定；
- 记录测试结果。

5. 结束测试：
- 关闭测试仪电源；
- 拔出测试线缆并妥善存放。

请注意，以上仅为一般的使用方法，具体的操作步骤可能会因具体的接地电阻测试仪型号而有所不同。

使用前请阅读并遵守相应的说明书和安全操作指南。

接地电阻测试仪器使用说明书
接地电阻测试仪器是一种用于测量接地系统电阻的工具。

本说
明书将介绍如何正确地使用接地电阻测试仪器。

在使用接地电阻测试仪器之前，请确保遵守以下安全注意事项：在测试过程中，避免触摸导电部分。

在使用仪器之前，检查设备是否完好无损。

在安装连接线时，确保连接牢固、接地良好。

测试过程中，避免有人靠近或干扰。

将测试仪器的接地线接入待测试的接地系统，确保连接牢固。

将测试仪器的电源线插入电源插座，接通电源。

按下仪器上的测量按钮，测试仪器将开始测量接地电阻。

测试
过程中，设备会显示测量结果。

测量完成后，按下仪器上的断开按钮，断开仪器与接地系统的
连接。

将测试仪器从电源插座中拔出，关闭电源。

如果在测试过程中遇到问题，可以参考以下故障排查方法：
检查连接线是否松动或破损。

检查接地系统是否存在故障。

重新启动测试仪器并重试测试。

使用前请阅读本说明书，确保正确理解和掌握使用方法。

在使用测试仪器过程中，请注意自身安全和设备安全。

如对测试仪器操作不熟悉，请先阅读相关教材或咨询专业人员。

请牢记以上使用说明，以确保正确地使用接地电阻测试仪器。

数字接地电阻测试仪的操作方法，华天电力是数字接地电阻测试仪的生产厂家，15年致立研发标准、稳定、安全的电力测试设备，专业电测，产品选型丰富，找数字接地电阻测试仪，就选华天电力。

数字接地电阻测试仪是摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC 变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。

数字接地电阻测试仪适用于电力、邮电、铁路、石油、化工、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体阻值，本表还可测量土壤电阻率及地电压。

数字接地电阻测试仪的操作方法1、接地电阻测量a、沿被测接地E（C2 P2）和电位探针P1 及电流探针C1 依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

b、用专用导线将端子E（C2 、P2）、P1、C1 与探针所在位置对应连接。

c、开启电源开关“ON”选择合适档位轻按一下键，该档指示灯亮，表头LCD显示的数值即为被测得的接地电阻值。

2、土壤电阻率测量测量时在被测的土壤中沿直线插入四根探针，并使各探针间距相等，各间距的距离为L，要求探针入地深度为L/20cm，用导线分别从C1 、P1 、P2 、C2各端子与四根探针相连接。

若测出电阻值为R，则土壤电阻率按下式计算：ψ=2πRL。

ψ—土壤电阻率（Ωcm）、L—探针与探针之间的距离（cm）R—地阻仪的读数（Ω）。

用此法则得的土壤电阻率可近似认为是被埋入探针之间区域内的平均土壤电阻率。

3、导体电阻测量4、地电压测量测量接线如图一，拔掉C1 插头，E、P1 间的插头保留，启动地电压（EV）档，指示灯亮，读取表头数值即为E 、P1 间的交流地电压值。

5、测量完毕按一下电源“OFF”键，仪表关机。

数字接地电阻测试仪结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器使仪表有较好的抗干扰能力。

采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。

JJ-2571数字式接地电阻测试仪接地电阻测量方法
JJ-2571数字式接地电阻测试仪摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。

适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。

接地电阻测量
·沿被测接地极E（C2、P2）和电位探针P1及电流探针C1，依直线彼此相距20米，使电位探针处于E、C中间位置，按要求将探针插入大地。

·用专用导线将地阻仪端子E（C2、P2）、P1、C1与探针所在位置对应联接。

·开启地阻仪电源开关“ON”，选择合适挡位轻按一下键该档指标灯亮，表头LCD显示的数值即为被测得的地电阻。
