电力规约104什么是电力规约104？电力规约104（IEC 60870-5-104）是一种用于电力自动化系统中的通信协议。
它定义了在电力系统中传输数据的规则和格式，使得不同设备和系统之间可以进行可靠的通信和数据交换。
电力规约104广泛应用于电网监控、远程控制、自动化设备等领域。
电力规约104的特点1.高可靠性：电力规约104采用了可靠的数据传输机制，确保数据的准确性和完整性。
它使用了确认和重传机制，以及错误检测和纠正技术，可以应对通信中可能出现的各种问题和干扰。
2.高效性：电力规约104采用了二进制编码方式，使得数据传输更加高效。
它使用了紧凑的数据格式和高效的压缩算法，减少了通信的带宽和传输延迟，提高了系统的响应速度和效率。
3.灵活性：电力规约104支持灵活的配置和扩展。
它定义了多种数据类型和功能码，可以适应不同的应用场景和需求。
同时，它还提供了丰富的通信参数和选项，可以根据具体情况进行定制和调整。
4.安全性：电力规约104提供了多种安全机制，保护通信和数据的安全性。
它支持数据的加密和认证，防止数据泄露和篡改。
同时，它还提供了访问控制和权限管理的功能，确保只有授权的设备和用户可以进行通信和操作。
电力规约104的应用电力规约104广泛应用于电力自动化系统中的各个环节和领域，包括：1. 电网监控与调度电力规约104可以实现对电网状态和运行情况的实时监测和调度。
通过与监控中心的通信，各个电力设备和系统可以将实时数据和状态信息传输给监控中心，从而实现对电网的全面监控和调度。
监控中心可以根据接收到的数据，进行故障诊断、负荷预测、优化调度等工作，提高电网的可靠性和经济性。
2. 远程控制与操作电力规约104可以实现对电力设备和系统的远程控制和操作。
通过与控制中心的通信，可以实现对设备的开关控制、参数设置、故障复位等操作。
这使得运维人员可以远程监控和控制设备，减少了人工操作的工作量和风险，提高了运维效率和安全性。

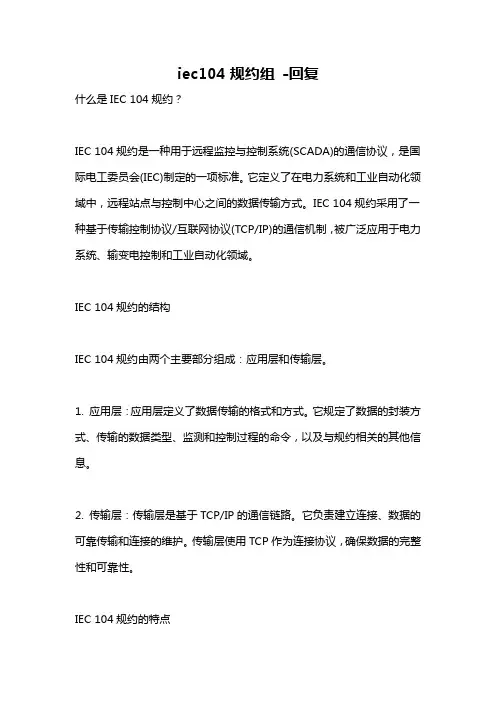

iec104规约组-回复什么是IEC 104规约？IEC 104规约是一种用于远程监控与控制系统(SCADA)的通信协议，是国际电工委员会(IEC)制定的一项标准。
它定义了在电力系统和工业自动化领域中，远程站点与控制中心之间的数据传输方式。
IEC 104规约采用了一种基于传输控制协议/互联网协议(TCP/IP)的通信机制，被广泛应用于电力系统、输变电控制和工业自动化领域。
IEC 104规约的结构IEC 104规约由两个主要部分组成：应用层和传输层。
1. 应用层：应用层定义了数据传输的格式和方式。
它规定了数据的封装方式、传输的数据类型、监测和控制过程的命令，以及与规约相关的其他信息。
2. 传输层：传输层是基于TCP/IP的通信链路。
它负责建立连接、数据的可靠传输和连接的维护。
传输层使用TCP作为连接协议，确保数据的完整性和可靠性。
IEC 104规约的特点1. 高可靠性：IEC 104规约使用TCP作为传输层协议，确保数据传输的可靠性。
TCP提供了可靠的数据传输机制，包括重复数据检测、丢失数据重传和数据顺序控制等功能，以确保数据的准确性和完整性。
2. 实时性：IEC 104规约支持实时数据传输，能够满足需要快速响应的应用场景。
它采用轮询方式进行数据传输，在每个循环周期内，远程站点将其当前状态传输给控制中心，以实现实时数据的监测和控制。
3. 可扩展性：IEC 104规约支持多对多的数据传输方式，允许多个远程站点与一个控制中心建立连接。
这种方式能够满足大规模系统中多个站点同时进行数据传输和控制的需求。
IEC 104规约的应用场景IEC 104规约被广泛应用于电力系统和工业自动化领域。
它能够满足对数据传输实时性和可靠性要求较高的应用场景。
1. 电力系统监控与控制：在电力系统中，IEC 104规约可以实现对发电厂、输电线路和变电站等远程站点的实时监测和控制。
它能够传输各种类型的数据，如开关状态、遥测数据和告警信息等，为电力系统运行和维护提供可靠的数据支持。
104规约详细介绍及报文解析-回复规约（Protocol）是计算机网络通信中的一种协议，用于定义数据交换的格式、顺序以及错误检测和纠正等内容。
104规约（IEC 60870-5-104）是国际电工委员会（International Electrotechnical Commission）制定的一种规约，主要用于监控与控制系统之间的通信。
本文将详细介绍104规约及其报文解析。
一、104规约简介104规约是一种基于TCP/IP网络通信的规约，主要用于工业自动化领域中的远程监控与控制系统。
它提供了一种可靠、高效的通信方式，能够满足实时性、灵活性和可靠性等要求。
104规约采用了面向报文和面向连接的通信方式，能够支持点对点、点对多点和多点对点的通信模式。
二、104规约报文结构104规约的报文结构包括报文头（Header）、ASDU（Application Service Data Unit）和报文尾（Footer）。
报文头包含了报文的控制信息，用于表示报文类型、优先级和传输原因等。
ASDU是实际传输的数据部分，负责携带各种监控与控制的信息。
报文尾用于检测报文的完整性和一致性。
三、104规约报文解析1. 报文头解析：首先读取报文头，根据报文头的信息可以确定报文的类型、传输原因和发送序号等。
报文类型表示了报文的目的和功能，如启动报文、确认报文或者监控与控制的报文。
传输原因表示了触发发送该报文的原因，如周期定时发送、事件触发发送等。
2. ASDU解析：根据ASDU的类型可以确定ASDU的功能和数据的含义。
不同类型的ASDU用于传输不同种类的监控与控制的数据，如单点信息、双点信息、测量值和参数等。
根据ASDU的结构和定义，可以提取出数据的具体内容。
3. 报文尾解析：最后检查报文尾以验证报文的完整性和一致性。
报文尾通常包括一个校验和，用于检测报文是否被修改或丢失。
四、104规约报文的应用104规约广泛应用于电力、水利、交通、石油等行业中的远程监控与控制系统。
IEC104协议规约解析IEC104协议规约解析⼀、四遥信息体基地址范围104调度规约有1997年和2002年两个版本，在流程上没有什么变化，02版只是在97版上扩展了遥测、遥信等信息体基体址，区别如下：类别1997版基地址2002版基地址遥信1H------400H1H------4000H遥测701H------900H4001H------5000H遥控B01H------B80H6001H------6100H设点B81H------COOH6201H------6400H电度C01H------C80H6401H------6600H⼆、⼀些报⽂字节数的设置类别配置⽅式公共地址字节数2传输原因字节数2信息体地址字节数3此配置要根据主站来定，有的主站可能设为1，1，2，我们要改与主站⼀致。
三、详细报⽂分析以公共地址字节数=2，传输原因字节数=2，信息体地址字节数=3为例对⼀些基本的报⽂分析第⼀步：⾸次握⼿（U帧）发送→激活传输启动：68（启动符）04（长度）07（控制域）00 00 00接收→确认激活传输启动： 68（启动符）04（长度）0B（控制域）00 00 00第⼆步：总召唤（I帧）召唤YC、YX（可变长I帧）初始化后定时发送总召唤，每次总召唤的间隔时间⼀般设为15分钟召唤⼀次，不同的主站系统设置不同。
发送→总召唤：68（启动符）0E（长度）00 00（发送序号）00 00（接收序号）64（类型标⽰）01（可变结构限定词）06 00（传输原因）01 00（公共地址即RTU地址）00 00 00（信息体地址）14（区分是总召唤还是分组召唤，02年修改后的规约中没有分组召唤）接收→S帧：注意：记录接收到的长帧，双⽅可以按频率发送，⽐如接收8帧I帧回答⼀帧S帧，也可以要求接收1帧I帧就应答1帧S帧。
68 04 01 00 02 00接收→总召唤确认（发送帧的镜像，除传送原因不同）：68（启动符）0E（长度）00 00（发送序号）00 00（接收序号）64（类型标⽰）01（可变结构限定词）07 00（传输原因）01 00（公共地址即RTU地址）00 00 00（信息体地址）14（同上）发送→S帧：注意：记录接收到的长帧，双⽅可以按频率发送，⽐如接收8帧I帧回答⼀帧S帧，也可以要求接收1帧I帧就应答1帧S帧。
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- IEC-60870-5-104：应用模型是：物理层，链路层，网络层，传输层，应用层物理层保证数据的正确送达，保证如何避免冲突。
（物理层利用如 RS232上利用全双工）链路层负责具体对那个slave的通讯，对于成功与否，是否重传由链路层控制（RS485 2线利用禁止链路层确认）应用层负责具体的一些应用，如问全数据还是单点数据还是类数据等（网络利用CSMA/CD等保证避免冲突的发生）--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 基本定义：端口号2404，站端为Server 控端为Client，平衡式传输，2Byte站地址，2Byte传送原因，3Byte信息地址。
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 注：APDU 应用规约数据单元（整个数据）= APCI 应用规约控制信息（固定6个字节）+ ASDU 应用服务数据单元（长度可变）--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- APDU长度（系统-特定参数，指定每个系统APDU的最大长度）APDU的最大长度域为253（缺省）。
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- IEC-60870-5-104：应用模型是：物理层，链路层，网络层，传输层，应用层物理层保证数据的正确送达，保证如何避免冲突。
（物理层利用如 RS232上利用全双工）链路层负责具体对那个slAvE的通讯，对于成功与否，是否重传由链路层控制（RS485 2线利用禁止链路层确认）应用层负责具体的一些应用，如问全数据还是单点数据还是类数据等（网络利用CSMA/CD等保证避免冲突的发生）--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 基本定义：端口号2404，站端为SErvEr 控端为CliEnt，平衡式传输，2BytE站地址，2BytE传送原因，3BytE信息地址。
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 注：APDU 应用规约数据单元（整个数据）= APCI 应用规约控制信息（固定6个字节）+ ASDU 应用服务数据单元（长度可变）--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- APDU长度（系统-特定参数，指定每个系统APDU的最大长度）APDU的最大长度域为253（缺省）。

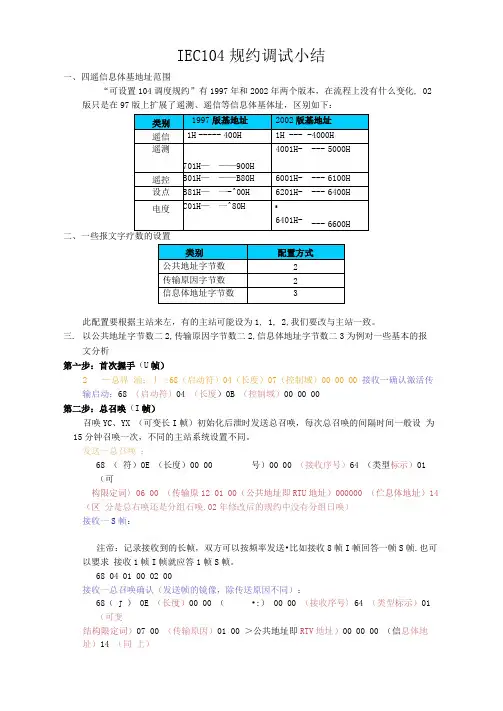

IEC104规约调试小结调试广西中调IEC-104规约时对报文作了如下的分析，不对地方请指正。
一、四遥信息体基地址范围“可设置104调度规约”有1997年和2002年两个版本，在流程上没有什么变化，02版只是在97版上扩展了遥测、遥信等信息体基体址，区别如下：类别1997版基地址2002版基地址遥信1H------400H 1H------4000H遥测701H------900H 4001H------5000H遥控B01H------B80H 6001H------6100H设点B81H------COOH 6201H------6400H电度C01H------C80H 6401H------6600H二、一些报文字节数的设置类别配置方式公共地址字节数 2传输原因字节数 2信息体地址字节数 3此配置要根据主站来定，有的主站可能设为1，1，2，我们要改与主站一致。
三、以公共地址字节数=2，传输原因字节数=2，信息体地址字节数=3为例对一些基本的报文分析第一步：首次握手（U帧）发送→激活传输启动：68（启动符）04（长度）07（控制域）00 00 00接收→确认激活传输启动：68（启动符）04（长度）0B（控制域）00 00 00第二步：总召唤（I帧）召唤YC、YX（可变长I帧）初始化后定时发送总召唤，每次总召唤的间隔时间一般设为15分钟召唤一次，不同的主站系统设置不同。
发送→总召唤：68（启动符）0E（长度）00 00（发送序号）00 00（接收序号）64（类型标示）01（可变结构限定词）06 00（传输原因）01 00（公共地址即RTU地址）00 00 00（信息体地址）14（区分是总召唤还是分组召唤，02年修改后的规约中没有分组召唤）接收→S帧：注意：记录接收到的长帧，双方可以按频率发送，比如接收8帧I帧回答一帧S帧，也可以要求接收1帧I帧就应答1帧S帧。
6804 01 00 02 00接收→总召唤确认（发送帧的镜像，除传送原因不同）：68（启动符）0E（长度）00 00（发送序号）00 00（接收序号）64（类型标示）01（可变结构限定词）07 00（传输原因）01 00（公共地址即RTU地址）00 00 00（信息体地址）14（同上）发送→S帧：注意：记录接收到的长帧，双方可以按频率发送，比如接收8帧I帧回答一帧S帧，也可以要求接收1帧I帧就应答1帧S帧。
