一、设计任务二、设计方案简介2.换热器类型选择按照设计任务书的要求，冷却介质：水入口温度：10℃，出口温度：17℃；果浆： 入口温度：80℃，出口温度：20℃。
鉴于要冷却的材料是果浆，流体压力不大，温度变化为80—20℃，管程与壳程的温度差较大（相差50℃以上），加上考虑清洗要求高等因素，本次设计我决定采用浮头式换热器。
浮头式换热器的结构如下图所示。
这种换热器有一端的管板不与壳体相连，可沿管长方向自由伸缩，即具有浮头结构，当壳体与管束的热膨胀不一致时，管束连同浮头可在壳体内轴向上自由伸缩。
这种结构不但彻底消除热应力，而且整个管束可以从壳体中抽出，便与管内管间的清洗，维修。
因此，用材量大，造价高，结构复杂，但应用仍十分广泛。
考虑到水较易结垢，若其流速太低，将会加快污垢增长速度，使换热器的热流量下，综合考虑以上标准，确定果浆应走管程，水走壳程。
由于果汁有弱酸性，又因不锈钢管较碳钢管有较好的抗酸腐蚀性，故选用mm 225⨯Φ的不锈钢管。
由于增加流体在换热器中的流速，将加大对流传热系数，减少污垢在管子表面上沉积的可能性，即降低了污垢热阻，使总传热系数增大，从而可减小换热器的传热面积。
但是流速增加，又使流体阻力增大，动力消耗就增多。
查阅资料管程一般液体流速0.5-3m/s ，易结垢液体>1m/s 。
故拟取流速为2m/s 。
三、工艺及设备设计计算3.1确定设计方案 3.1.1．换热器类型 浮头式换热器设计基本参数处理能力：5000kg/h设备型式：列管式换热器操作条件：冷却介质：水入口温度：10℃，出口温度：17℃；果浆： 入口温度：80℃，出口温度：20℃。
3.1.2．流体流动形式为了增大平均温差，节省操作费用，本次设计采用逆流的流动方式。
3.2确定物性数据定性温度：对于一般液体和水等低黏度流体，其定性温度可取流体进、出口温度的平均 值。
故：果浆的定性温度为 ℃5022080T =+=水的定性温度为 t = ℃13.521710=+果浆在50℃下的有关物性数据如下：密度 ： 0ρ= 1058 kg/3m定压比热容： C po =3584 J/(kg·℃) 导热系数 ： 0λ =0.61 W/(m·℃)黏度 ： = 2×10-3 Pa·s水在13.5℃下的有关物性数据如下：密度 ： i ρ = 999.7 kg/3m定压比热容：C pi = 4191 J/(kg·℃) 导热系数 ： i λ= 0.58 W/(m·℃)黏度 ： i μ= 1.2×10-3 Pa·s3.3计算总传热系数 3.3.1热负荷Kw h KJ 67.298/101.075220)-(803.5845000T C q Q 60P0m0T =⨯=⨯⨯=∆=3.3.2平均传热温差 所以m t ∆=2121ln t t t t ∆∆∆-∆=()()10-2017-80ln 10-201780--=28.8（℃）3.3.3水用量640P0i Q 1.075210 3.66510/C t 4.191(17-10)miq kg h ⨯===⨯∆⨯ μ 03.3.4总传热系数K （1）管程传热系数：43e 10499.3102.17.9992021.0R ⨯=⨯⨯⨯==-iii i u d μρ>4000 (湍流区) 对流传热系数：C/39.650458.0102.14191102.17.9992021.0021.058.0023.0)()(023.034.038.034.0ii 8.0i i i i i ︒⋅=⎪⎪⎭⎫⎝⎛⨯⨯⨯⎪⎭⎫⎝⎛⨯⨯⨯⨯⨯==--m w C u d d p i i λμμρλα（2）壳程传热系数：假设壳程的传热系数10000=α W/(2m ·℃)污垢热阻 Rso=0.0003(m 2·℃)/WRsi=0.0002(m 2·℃)/W管壁的导热系数 λ=17.4W/(m·℃)0000011αλα++++=s m i si i i R d bd d d R d d K℃∙=++⨯⨯+⨯+⨯=2W/m 53.541100010003.00229.04.17025.0002.0021.0025.00002.0021.075.3735025.013.4计算换热面积2m T 2.198.2853.541298670t K Q 'm A =⨯=∆=考虑15%的面积裕度：208.22'15.1m A A ==3.5工艺尺寸计算 3.5.1 管径和流速取mm 225⨯Φ的不锈钢管,流速u=2m/s. 3.5.2 管程数和传热管数依据传热管内径和流速确定单程传热管数2242860/(36001058)180.7850.02114v s i q n d uπ⨯==≈⨯⨯（根）按单管程计算，所需的传热管长度为： 传热管长：m n d A s 63.1518025.014.308.22L 00=⨯⨯==π按单程管设计，传热管过长，宜采用多管程结构。
2.4 列管换热器设计示例某生产过程中，需将6000 kg/h的油从140℃冷却至40℃，压力为0.3MPa；冷却介质采用循环水，循环冷却水的压力为0.4MPa，循环水入口温度30℃，出口温度为40℃。
试设计一台列管式换热器，完成该生产任务。
1．确定设计方案（1）选择换热器的类型两流体温度变化情况：热流体进口温度140℃，出口温度40℃冷流体(循环水)进口温度30℃，出口温度40℃。
该换热器用循环冷却水冷却，冬季操作时进口温度会降低，考虑到这一因素，估计该换热器的管壁温和壳体壁温之差较大，因此初步确定选用带膨胀节的固定管板式式换热器。
（2）流动空间及流速的确定由于循环冷却水较易结垢，为便于水垢清洗，应使循环水走管程，油品走壳程。
选用ф25×2.5的碳钢管，管内流速取u i=0.5m/ｓ。
2．确定物性数据定性温度：可取流体进口温度的平均值。
壳程油的定性温度为(℃)管程流体的定性温度为(℃)根据定性温度，分别查取壳程和管程流体的有关物性数据。
油在90℃下的有关物性数据如下：密度ρo=825 kg/m3定压比热容c po=2.22 kJ/(kg·℃)导热系数λo=0.140 W/(m·℃)粘度μo=0.000715 Pa·s循环冷却水在35℃下的物性数据：密度ρi=994 kg/m3定压比热容c pi=4.08 kJ/(kg·℃)导热系数λi=0.626 W/(m·℃)粘度μi=0.000725 Pa·s3．计算总传热系数（1）热流量Q o=W o c poΔt o=6000×2.22×(140-40)=1.32×106kJ/h=366.7(kW)（2）平均传热温差(℃)（3）冷却水用量(kg/h)（4）总传热系数K管程传热系数W/(m·℃)壳程传热系数假设壳程的传热系数αo=290 W/(m2·℃)；污垢热阻R si=0.000344 m2·℃/W , R so=0.000172 m2·℃/W管壁的导热系数λ=45 W/(m·℃)=219.5 W/(m·℃)4．计算传热面积(m2)考虑15％的面积裕度，S=1.15×S′=1.15×42.8=49.2(m2)。
化工原理课程设计---列管式换热器的设计列管式换热器是一种常用的换热器类型，其结构简单、传热效率高、维修方便等优点使其在工业生产中得到广泛应用。
该换热器由多个平行排列的管子组成，热流体和冷流体分别流过管内外，通过管壁传递热量，实现热量交换。
根据不同的流体流动方式，列管式换热器又可分为纵向流式和横向流式两种形式。
其中，横向流式换热器传热效率更高，但结构较为复杂，维修难度较大，因此在实际应用中需要根据具体情况进行选择。
浮头式换热器的特点是管板和壳体之间没有固定连接，只有一个浮头，管束和浮头相连。
浮头可以在壳体内自由移动，以适应管子和壳体的热膨胀。
这种结构适用于温差较大或壳程压力较高的情况。
但是，由于管束和浮头的连接是松散的，因此需要注意防止泄漏。
U型管式换热器：U型管式换热器的管子呈U形，两端分别焊接在管板上，形成一个U型管束。
壳体内的流体从一端进入，从另一端流出，管内的流体也是如此。
这种结构适用于流体腐蚀性较强的情况，因为管子可以很容易地更换。
多管程换热器：多管程换热器是将管束分成多个组，每组管子单独连接到管板上，形成多个管程。
这种结构可以提高传热效率，但也会增加流体阻力。
因此，需要根据具体情况来选择多管程的数量。
总之，列管式换热器是一种广泛应用于化工及酒精生产的换热器。
不同的结构适用于不同的工艺条件，需要根据具体情况来选择合适的换热器。
在使用过程中，需要注意保养和维护，及时清洗和更换损坏的部件，以保证换热器的正常运行。
换热器的一块管板与外壳用法兰连接，另一块管板不与外壳连接，这种结构称为浮头式换热器。
浮头式换热器的优点是管束可以拉出以便清洗，管束的膨胀不受壳体约束，因此在两种介质温差大的情况下，不会因管束与壳体的热膨胀量不同而产生温差应力。
但其缺点是结构复杂，造价高。
填料式换热器的管束一端可以自由膨胀，结构比浮头式简单，造价也较低。
但壳程内介质有外漏的可能，因此不应处理易挥发、易燃、易爆和有毒的介质。
第一章列管式换热器的设计1.1概述列管式换热器是一种较早发展起来的型式，设计资料和数据比较完善，目前在许多国家中已有系列化标准。
列管式换热器在换热效率，紧凑性和金属消耗量等方面不及其他新型换热器，但是它具有结构牢固，适应性大，材料范围广泛等独特优点，因而在各种换热器的竞争发展中得以继续应用下去。
目前仍是化工、石油和石油化工中换热器的主要类型，在高温高压和大型换热器中，仍占绝对优势。
例如在炼油厂中作为加热或冷却用的换热器、蒸馏操作中蒸馏釜（或再沸器）和冷凝器、化工厂中蒸发设备的加热室等，大都采用列管式换热器[3]。
1.2列管换热器型式的选择列管式换热器种类很多，目前广泛使用的按其温度差补偿结构来分，主要有以下几种：（1）固定管板式换热器：这类换热器的结构比较简单、紧凑，造价便宜，但管外不能机械清洗。
此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。
通常在管外装置一系列垂直于管束的挡板。
同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。
因此，当管壁与壳壁温度相差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以致管子扭弯或使管子从管板上松脱，甚至毁坏整个换热器。
为了克服温差应力必须有温度补偿装置，一般在管壁与壳壁温度相差50℃以上时，为安全起见，换热器应有温差补偿装置。
（2）浮头换热器：换热器的一块管板用法兰与外壳相连接，另一块管板不与外壳连接，以便管子受热或冷却时可以自由伸缩，但在这块管板上来连接有一个顶盖，称之为“浮头”，所以这种换热器叫做浮头式换热器。
这种型式的优点为：管束可以拉出，以便清洗；管束的膨胀不受壳体的约束，因而当两种换热介质的温差大时，不会因管束与壳体的热膨胀量的不同而产生温差应力。
其缺点为结构复杂，造价高。
（3）填料函式换热器：这类换热器管束一端可以自由膨胀，结构与比浮头式简单，造价也比浮头式低。
但壳程内介质有外漏的可能，壳程终不应处理易挥发、易爆、易燃和有毒的介质。

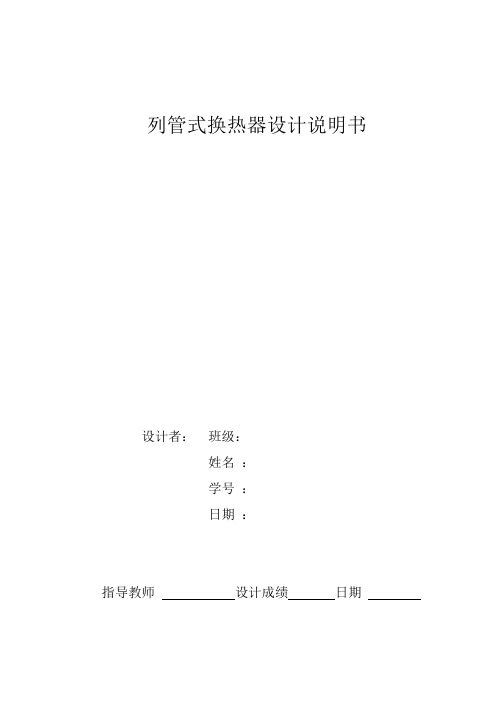

列管式换热器设计说明书设计者：班级：姓名：学号：日期：指导教师设计成绩日期目录一、方案简介 (3)二、方案设计 (4)1、确定设计方案 (4)2、确定物性数据 (4)3、计算总传热系数 (4)4、计算传热面积 (5)5、工艺结构尺寸 (5)6、换热器核算 (7)三、设计结果一览表 (10)四、对设计的评述 (11)五、附图（主体设备设计条件图）（详情参见图纸）·································六、参考文献 (12)七、主要符号说明 (12)附图··········································································一、方案简介本设计任务是利用冷流体（水）给硝基苯降温。
列管式换热器的设计一、概述在化工、石化、石油炼制等工业生产中，换热器被广泛使用。
在一般化工的建设中，换热器约占总投资的11％。
在炼油厂的常、减压蒸馏装置中，换热器约占总投资的2 0%。
若按工艺设备重量统计，换热器在石油、化工装置中约占40%左右。
随着化工、石化、炼油工业的迅速发展，各种新型换热器不断出现，一些传统的换热器的结构也在不断改进、更新。
今后换热器的发展趋势将是不断增加紧凑性、互换性，不断降低材料消耗，提高传热效率和各种比特性，提高操作和维护的便捷性。
换热器的类型很多．特点各异，分类方法也不尽相同。
苦按其用途分，有加热器、冷却器、冷凝器、蒸发器和再沸器等。
技其结构类型分，有列管式、板式、螺旋板式、板翅式、板壳式利翅片管式等。
若按传热原理和热交换方式分，有直接混合式、蓄热式和间壁式三类，列管式换热器是间壁式换热器的主要类型，也是应用最普遍的一种换热设备。
列管式换热器发展较早，设计资料和技术数据较完整．目前在许多国家中都已有系列化标准产品。
虽然在换热效率、紧凑件、材料消耗等方面还不及一些新型换热器，但它具有结构简单、牢固、耐用，适应性强，操作弹性较大，成本较低等优点，因而仍是化工、石化、石油炼制等工业中应用最广泛的换热设备,也是各类换热器的主要类型。
二、列管式换热器的结构、固定及各种性能参数 1．列管式换热器的结构列管式换热器主要由壳体、换热管束、管板(又称花板)、封头(又称端盖)等部件组成，图1—1为它的基本构型，此式为卧式换热器，除此之外还有立式的。
在圆筒形的完体内装有换热管束，管束安装固定在壳体内两端的管板上。
封头用螺钉与壳体两端的法兰连接，如需检修或清洗，可将封头盖拆除。
图1—1 列管式换热器的基本结构冷、热流体在列管式换热器内进行换热时，一种流体在管束与壳体间的环隙内流动，其行程称为壳程；另一种流体在换热管内流动，其行程称为管程。
管内流体每通过一次管束称为一个管程。
如需要换热器较大传热面积时，则应排列较多的换热管束。
列管式换热器设计举例（一）一、设计任务书（一）已知条件 1． 气体工作压力： 管程：半水煤气 0.70MPa 壳程：变换气0.68MPa2． 壳、管壁温差 50℃，ta > ts 。
3． 由工艺计算求得换热面积为 130 2m 。
（二）设计任务1．列管热交换器结构及工艺尺寸；2．绘制列管热交换器结构图。
3．选用适合并满足换热任务的标准型换热器。
二、换热器设计计算1．确定管子数n选5.225⨯φ的无缝钢管，材质为20号钢，管长 3 m 因 n l d F 均π= 所以 6133022********=⨯⋅⨯⋅==L d A n 均π 根其中因安排拉杆需减少6 根，实际近数为607 根。
2．管子排列方式、管间距确定采用正三角形排列，由表 查得层数为 13 层，查表 ，取管间距 mm 32=α。
3．换热器壳体直径的确定壳体内径为： ()l b D i 21+-=α 式中 i D —— 换热器内径；mb —— 正三角形对角线上的管子数；查表 ，取27=b ； l —— 最外层管子的中心到壳壁边缘的距离；取02d l =。
因此 ()mm D i 932252212732=⨯⨯+-⨯=圆整后取壳体内径 mm D i 1000=4． 换热器壳体壁厚的计算 材料选用20R 钢，计算壁厚为 []PPD S ti-=φσ2式中 P —— 设计压力；取MPa P 01⋅=； mm D i 1000=850⋅=φ []MPa 101300=σ （设壳壁温度为300℃）； 换热器壳体壁厚为： mm S 865018501012100001⋅=⋅-⋅⨯⨯⨯⋅=取mm C 212⋅=，由表 ，得mm C 801⋅=圆整后实取 mm S n 8=5．换热器封头选择上下封头均选用标准椭圆形封头，根据JB1154—73 标准，封头为81000⨯Dg ，曲面高度mm h 2501=，直边高度mm h 402=，如图7-48所示，材料选用20R 钢。
X X X X 大学《材料工程原理B》课程设计设计题目: 5.5×104t/y热水冷却换热器设计专业： -—----———-——---—————-—-—---—-班级：—--——-——-—-—-学号: —--——-----—姓名： -—--日期：——-—-—-———-——--指导教师: —---—-----设计成绩: 日期：换热器设计任务书1.设计方案简介2.工艺流程简介3.工艺计算和主体设备设计4.设计结果概要5.附图6.参考文献1。
设计方案简介1.1列管式换热器的类型根据列管式换热器的结构特点，主要分为以下四种。
以下根据本次的设计要求,介绍几种常见的列管式换热器。
（1）固定管板式换热器这类换热器如图1—1所示。
固定管板式换热器的两端和壳体连为一体，管子则固定于管板上，它的结余构简单;在相同的壳体直径内，排管最多,比较紧凑;由于这种结构式壳测清洗困难，所以壳程宜用于不易结垢和清洁的流体。
当管束和壳体之间的温差太大而产生不同的热膨胀时，用使用管子于管板的接口脱开,从而发生介质的泄漏。
（2）U型管换热器U型管换热器结构特点是只有一块管板，换热管为U型，管子的两端固定在同一块管板上，其管程至少为两程。
管束可以自由伸缩,当壳体与U型环热管由温差时，不会产生温差应力.U型管式换热器的优点是结构简单，只有一块管板,密封面少，运行可靠;管束可以抽出，管间清洗方便。
其缺点是管内清洗困难；哟由于管子需要一定的弯曲半径，故管板的利用率较低；管束最内程管间距大,壳程易短路；内程管子坏了不能更换，因而报废率较高。
此外，其造价比管定管板式高10%左右.（3）浮头式换热器浮头式换热器的结构如下图1-3所示。
其结构特点是两端管板之一不与外科固定连接，可在壳体内沿轴向自由伸缩，该端称为浮头。
浮头式换热器的优点是党环热管与壳体间有温差存在，壳体或环热管膨胀时，互不约束，不会产生温差应力；管束可以从壳体内抽搐，便与管内管间的清洗。
列管式换热器课程结构设计一、化工原理课程设计任务书某生产过程中，需用循环冷却水将有机料液从102℃冷却至40℃。
已知有机料液的流量为（2.5－0.01×24）×104 =2.26×104 kg/h，循环冷却水入口温度为30℃，出口温度为40℃，并要求管程压降与壳程压降均不大于60kPa，试设计一台列管换热器，完成该生产任务。
已知：定性温度下流体物性数据有机化合液 986 0.54*10-3 4.19 0.662水 994 0.728*10-3 4.174 0.626注：若采用错流或折流流程，其平均传热温度差校正系数应大于0.8 。
二、确定设计方案1.选择换热器的类型两流体的温度变化情况：热流体进口温度102℃，出口温度40℃；冷流体进口温度30℃，出口温度40℃，该换热器用循环冷却水冷却，冬季操作时，其进口温度会降低，考虑到这一因素，估计该换热器的管壁温度和壳体温度之差较大，故而初步确定选用带有膨胀节的管板式换热器。
2.管程安排已知两流体允许压强降不大于60kPa；两流体分别为有机料液和冷却水。
与有机料液相比，水的对流传热系数一般较大。
由于循环冷却水较易结垢，若其流速太低，将会加快污垢增长速度，使换热器的热流量下降，考虑到散热降温方面的因素，应使循环冷却水走管程，而使有机料液走壳程。
三、确定物性数据定型温度：对于一般低粘度和水等粘度低流体，其定性温度可取流体进出口的平均值。
故壳程有机料液的定性温度为℃71240102=+=T 管程流体的定性温度为℃3524030=+=T 根据定性温度，分别查取壳程和管程流体的有关物性数据。
有机料液在71℃下的有关物性数据如下： 密度 31986kg/m =ρ 定压比热容 ℃)/(19.41⋅=kg kj C P 热导率 ℃)/(662.01⋅=m W λ 粘度 s Pa ⋅⨯=-311054.0μ 循环水在35℃下的物性数据：密度 32994kg/m =ρ 定压比热容 ℃)/(174.42⋅=kg kj C P 热导率 ℃)/(626.02⋅=m W λ 粘度 s Pa ⋅⨯=-3110728.0μ四、估算传热面积1.热流量W h kJ t c m Q p 6600001063.1/1087.5)40102(19.422600⨯=⨯=-⨯⨯=∆=2.平均传热温差暂按单壳程、多管程进行计算。
