管线保护技术交底卡

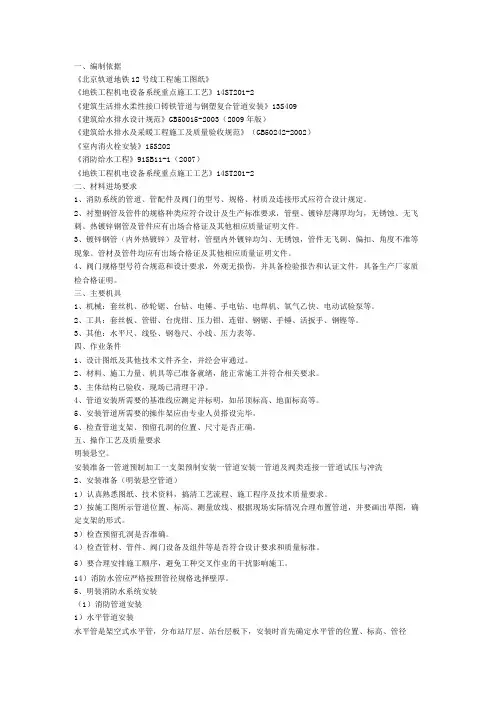

一、编制依据《北京轨道地铁12号线工程施工图纸》《地铁工程机电设备系统重点施工工艺》14ST201-2《建筑生活排水柔性接口铸铁管道与钢塑复合管道安装》13S409《建筑给水排水设计规范》GB50015-2003（2009年版）《建筑给水排水及采暖工程施工及质量验收规范》（GB50242-2002）《室内消火栓安装》15S202《消防给水工程》91SB11-1（2007）《地铁工程机电设备系统重点施工工艺》14ST201-2二、材料进场要求1、消防系统的管道、管配件及阀门的型号、规格、材质及连接形式应符合设计规定。

2、衬塑钢管及管件的规格种类应符合设计及生产标准要求，管壁、镀锌层薄厚均匀，无锈蚀、无飞刺。

热镀锌钢管及管件应有出场合格证及其他相应质量证明文件。

3、镀锌钢管（内外热镀锌）及管材，管壁内外镀锌均匀、无锈蚀，管件无飞刺、偏扣、角度不准等现象。

管材及管件均应有出场合格证及其他相应质量证明文件。

4、阀门规格型号符合规范和设计要求，外观无损伤，并具备检验报告和认证文件，具备生产厂家质检合格证明。

三、主要机具1、机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、氧气乙快、电动试验泵等。

2、工具：套丝板、管钳、台虎钳、压力钳、连钳、钢锯、手锤、活扳手、钢铿等。

3、其他：水平尺、线坠、钢卷尺、小线、压力表等。

四、作业条件1、设计图纸及其他技术文件齐全，并经会审通过。

2、材料、施工力量、机具等已准备就绪，能正常施工并符合相关要求。

3、主体结构已验收，现场已清理干净。

4、管道安装所需要的基准线应测定并标明，如吊顶标高、地面标高等。

5、安装管道所需要的操作架应由专业人员搭设完毕。

6、检查管道支架、预留孔洞的位置、尺寸是否正确。

五、操作工艺及质量要求明装悬空。

安装准备一管道预制加工一支架预制安装一管道安装一管道及阀类连接一管道试压与冲洗2、安装准备（明装悬空管道）1）认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。

管线保护预埋技术交底为了确保管线在施工及日常使用中得到有效保护，预埋技术在管线建设中起到了关键作用。

本文将对管线保护预埋技术进行交底和说明，以确保工程项目的顺利进行。

1. 预埋技术的定义预埋技术是指在建设管线时，将管线埋藏于地下一定深度的方法。

通过预埋，可以保护管线不受外界因素的侵害，提高管线的使用寿命和安全性。

2. 预埋技术的种类根据管线的不同特点和使用环境，预埋技术可以分为以下几种：- 土壤覆盖预埋：将管线埋入土壤中，通过土壤的保护来降低外界对管线的影响。

土壤覆盖预埋：将管线埋入土壤中，通过土壤的保护来降低外界对管线的影响。

- 混凝土预埋：将管线封装在混凝土保护层中，提供更坚固的保护，抵抗外界的压力和破坏。

混凝土预埋：将管线封装在混凝土保护层中，提供更坚固的保护，抵抗外界的压力和破坏。

- 保护层预埋：在管线外表面涂覆一层保护材料，如聚乙烯或环氧树脂等，提供额外的保护，防止腐蚀和损伤。

保护层预埋：在管线外表面涂覆一层保护材料，如聚乙烯或环氧树脂等，提供额外的保护，防止腐蚀和损伤。

3. 预埋技术的关键要点在进行管线保护预埋时，需要注意以下关键要点：- 定位和深度：准确确定管线的位置和埋设深度，避免干扰其他地下设施和遭受外力破坏。

定位和深度：准确确定管线的位置和埋设深度，避免干扰其他地下设施和遭受外力破坏。

- 保护材料的选择：选择适合管线材质和使用环境的保护材料，提供最佳的保护效果。

保护材料的选择：选择适合管线材质和使用环境的保护材料，提供最佳的保护效果。

- 施工方式：采用合适的施工方式，确保保护层的均匀性和完整性。

施工方式：采用合适的施工方式，确保保护层的均匀性和完整性。

- 检测和维护：定期对预埋管线进行检测和维护，及时修复和更换受损的保护层，保证管线的安全运行。

检测和维护：定期对预埋管线进行检测和维护，及时修复和更换受损的保护层，保证管线的安全运行。

4. 相关法律和规定管线保护预埋技术涉及到的法律和规定有：- 《管道法》：规定了对管线的建设、使用和维护的相关要求。

技术（安全）交底记录鲁SN—004□0□0□2工程名称xxxxx小区3#、4#、5#楼施工单位xxxxxx建设集团有限公司分项工程名称给水管道安装交底日期2010年11月8日交底内容：一、施工准备(一)作业条件1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿着管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。

2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。

3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。

沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。

4、立管安装宜在主体结构完成后进行。

高层建筑在主体结构达到安装条件后，适当插入进行。

每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。

5、支管安装应在墙体砌筑完毕墙面未装修前进行。

(二)材质要求1、镀锌给水管及管件质量标准GB／T3091。

其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。

2、水表的规格应符合设计图纸要求，其中每户使用DN15水表。

表壳铸造规矩、无砂眼、裂纹、表玻璃盖无损坏、铅封完整。

5、阀门的规格型号应符合设计要求，阀体铸造规矩、表面光洁、无裂纹、开关灵活、关闭严密、填料密封完好无渗漏、手轮完整无损坏。

干管上的阀门全部试压检验，一般阀门抽查10％。

若有不合格的，则抽查20％。

还有不合格的，则逐个检验。

6、不得使用国家限制使用和淘汰落后的建材。

1999年7月1日起住宅工程室内部分限制使用螺旋升降式铸铁水嘴和铸铁截止阀。

以上产品都应有合格证，其中消火栓应有消防管理部门认定证明，水表应有计量检测单位证明。

7、各类设备、管道、阀门到货后，应检查并确认符合制造厂的技术规定和设计要求方可进行安装。

(三)工器具1、机械：套丝机，砂轮锯、台钻、调速电锤、手电钻、电焊机、电动或手动试压泵等。

管线保护安全技术交底书安全技术交底书2011年月日共4 第1页工程名称扬州瘦西湖隧道工程分部工程分项工程名称交底内容：地下管线保护措施本工程嗲下管线较为复杂，涉及面广，主要集中在湖东施工区域，搞好地下管线的保护是本标段施工组织中的一项重要内容，主要从以下几点实施管线安全:一、组织落实1、指挥部协调部，负责地下管线调查，方法包括走访所有管线单位，委托专业物探单位探测地下管线，开工动土前，对东突位置开设样洞，摸清地线管线的全部走向，设立管线档案，提醒所有施工管理人员重视，如遇到不明管线及时与设计、建设单位联系。

2、所有动土开工如打桩、开挖，大型机械进退场行走路线必须经有关部门审批。

3、重点不问委托管线单位重点监护，共同搞好管线保护。

交底单位指挥部接收单位交底人接收人参加人安全技术交底书2011年月日共4页第2页工程名称扬州瘦西湖隧道工程分部工程分项工程名称交底内容：二、保护措施1、物理探测：施工前，根据建指和管线单位提供的地线管线资料采用电磁物理探测的手段对施工范围内的地下管线进行确认，并以书面资料的形式上报指挥部。

2、根据各管线单位确认的管线交底，向指挥部汇报管线与工程相碰或管线部门认为保护措施难以确保安全的重大管线，配合迁改。

3、在调查的基础上，首先对共同确认的需进行保护的管线，召集管线单位，事先拟定方案，报管线及指挥部认可。

工程施工中，请管线单位派人定期监测。

4、对一般性质的软管保护，宜采用常规办法，施工前，挖开管线或开挖样洞，使之暴露，并擦用支撑技术，使之不产生位移。

5、对一般性质的硬管保护，首先区分其性质，向管线单位审定允许沉降范围，施工时，进行跟踪监测，使管线的位移在规定的范围内。

6、对性质重要的管线，如军营、保密等不宜公开或管线图上未注明，且现场调查难以确认的管线，视现场具体情况确定。

交底单位指挥部接收单位交底人接收人参加人安全技术交底书2011年月日共4页第3页工程名称扬州瘦西湖隧道工程分部工程分项工程名称交底内容：7、对施工范围外的临近建筑物施工期间，采取监测变位和沉降值，控制地面震动，减少对周围建筑物的影响。

e.结合当地情况，如需用当地表单进行交底的（内容参考此表单），此表单可不做。

e.结合当地情况，如需用当地表单进行交底的（内容参考此表单），此表单可不做。

交底人（施工员）：（质量员）：▍接受人（现场班组长）（作业班组、工人全体成员，可签反面）：e.结合当地情况，如需用当地表单进行交底的（内容参考此表单），此表单可不做。

交底人（施工员）：（质量员）：▍接受人（现场班组长）（作业班组、工人全体成员，可签反面）：e.结合当地情况，如需用当地表单进行交底的（内容参考此表单），此表单可不做。

交底人（施工员）：（质量员）：▍接受人（现场班组长）（作业班组、工人全体成员，可签反面）：e.结合当地情况，如需用当地表单进行交底的（内容参考此表单），此表单可不做。

交底人（施工员）：（质量员）：▍接受人（现场班组长）（作业班组、工人全体成员，可签反面）：e.结合当地情况，如需用当地表单进行交底的（内容参考此表单），此表单可不做。

交底人（施工员）：（质量员）：▍接受人（现场班组长）（作业班组、工人全体成员，可签反面）：e.结合当地情况，如需用当地表单进行交底的（内容参考此表单），此表单可不做。

交底人（施工员）：（质量员）：▍接受人（现场班组长）（作业班组、工人全体成员，可签反面）：e.结合当地情况，如需用当地表单进行交底的（内容参考此表单），此表单可不做。

交底人（施工员）：（质量员）：▍接受人（现场班组长）（作业班组、工人全体成员，可签反面）：e.结合当地情况，如需用当地表单进行交底的（内容参考此表单），此表单可不做。

交底人（施工员）：（质量员）：▍接受人（现场班组长）（作业班组、工人全体成员，可签反面）：e.结合当地情况，如需用当地表单进行交底的（内容参考此表单），此表单可不做。

交底人（施工员）：（质量员）：▍接受人（现场班组长）（作业班组、工人全体成员，可签反面）：e.结合当地情况，如需用当地表单进行交底的（内容参考此表单），此表单可不做。

弱电施工管线敷设技术交底分部（分项）工程施工技术交底书单位：XX电子信息技术有限公司交底日期：2019年X月X日工程名称：XX人寿保险XX后援中心一期分部（分项）工程综合布线系统工种弱电班组一、施工安全基本要求1．班前检查工作周围环境2．班中检查不安全的问题3．班后检查工完料净场地清4．严格遵守十项安全措施5．自觉维护现场安全设施6．遵守施工现场文明施工规定7．不懂机电不动机电8．时时注意不安全行为9．人人关心他人安全10．生产必须服从安全二、施工技术交底要求1．施工技术交底针对性要强，要全面2．由技术负责人交底，施工员、安全员、班组长接受交底人均签字交底内容：弱电线缆放线一、施工工艺1.1注意事项1.门禁系统：C1、C2型门禁末磁力锁端点位预留0.5米，进弱电间（工艺井）的线预留6米；2．视频监控系统：末端点位预留0.3米，进弱电间的线预留12米；3.综合布线系统：末端点位预留0.3米，进弱电间的线预留12米；4.楼控系统：末端点位预留0.3米，进DDC箱的线预留半个箱体的周长；5.环控系统:末端点位预留0.3米，进环控箱的线预留半个箱体的周长；1.2操作工艺1．线缆敷设(1)线缆敷设一般应符合下列要求：a)线缆的布放应自然平直，线缆间不得缠绕、交叉等。

b)线缆不应受到外力的挤压，且与线缆接触的表面应平整、光滑，以免造成线缆的变形与损伤。

c)线缆在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰。

d)对绞电缆、光缆及建筑物内其他弱电系统的线缆应分隔布放，且中间无接头。

e)线缆的弯曲半径应符合下列规定：①对绞电缆的弯曲半径应大于电缆外径的8倍。

②主干对绞电缆的弯曲半径应至少为电缆外径的10倍。

③光缆的弯曲半径应大于光缆外径的20倍。

f)采用牵引方式敷设大对数电缆和光缆时，应制作专用线缆牵引端头。

g)布放光缆时，光缆盘转动应与光缆布放同步，光缆牵引的速度一般为10m／min。

h)布放线缆的牵引力，应小于线缆允许张力的80％，对光缆瞬间最大牵引力不应超过光缆允许的张力，主要牵引力应加在光缆的加强芯上。

技术交底记录1号出入口处 4号出入口处3.2保护措施（1）详细阅读、掌握设计、建设单位提供的地下管线图纸资料，并在工程实例实施前召开各管线单位施工配合会议，收集管线资料。

对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知管线单位监护人员到场），核对弄清地下管线的确切情况，做好记录。

（2）施工现场地下管线的详细情况和制定管线保护措施向项目经理、现场技术负责人、施工员、班组长和操作工作安全交底，随即填写“管线交底卡”，并建立“保护地下管线责任制”，明确各级人员的责任。

（3）落实保护地下管线的组织措施，经理部派管线保护专职人员负责本工程地下管线的监护和保护工程。

施工队和各班组兼职管线保护人，组织地下管线监护体系，严格按照公司审定批准的施工组织和经管线单位认定的保护地下管线技术措施要求落实到现场，并设置必要的管线安全标志牌，悬挂“地下管线无事故表”。

（4）成立由建设单位、各管线单位和施工单位的有关人员参加的现场管线保护领导小组，定期开展活动，检查管线保护措施的落实情况及保护措施的可靠性。

（5）工程施工中，严格按照经审定的施工组织设计与地下管线保护技术措施的要求进行施工，各级管线保护负责人深入施工现场监护地下管线、督促操作（指挥）人员遵守操作规程，严禁违章操作、违章指挥和违章施工。

（6）施工过程中发现管线现状与交底内容不符等异常情况时，立即通知建设单位和有关管线单位到场研究、商议补救措施，在未做出统一结论前，不擅自处理或继续施工。

（7）施工过程中发生意外情况，应事先制订好应急措施，配备好抢修器材，以便在管线出现险兆时及时抢修，做到防患于未然。

（8）一旦出现管线损坏事故，在24小时内报上级部门和建设单位，特殊管线立即上报，并立即通知有关管线单位要求抢修，组织力量协助抢修。

对人为损坏事故，要吸取教训，按坚持事故原因分析不清不放过，事故责任者和群众没有受到教育不放过，没有采取切实可行的防范措施不放过的“三不放过”的原则进行处理。

中铁二局深圳市龙华新区现代有轨电车示范线BOT及同步实施工程1标给水管道包封保护技术交底中铁二局深圳市龙华新区现代有轨电车示范线工程1标项目经理部2015年9月技术交底记录工程项目中铁二局深圳市龙华有轨电车项目1标段经理部施工单位中铁二局交底时间交底地点施工现场被交底人员交底人审核人施工技术交底记录表表格编号工程名称中铁二局深圳市龙华新区现代有轨电车示范线Ⅰ标交底名称给水管道包封保护技术交底交底地点梅龙路施工现场交底时间交底内容摘要一、施工技术交底1、施工范围及目的：本次施工的范围为梅龙路与清龙路交叉口给水管，目的是对过街的给水管进行混凝土包封保护。

2、施工要求（附图）1、管两侧及上下部混凝土厚250mm。

包封混凝土为C20。

（包封保护大样图见下图）管道包封保护大样图2、在混凝土浇筑前对每根管进行检查，管道安装必须牢固、严禁出现漂管现象。

3、混凝土浇筑前应检查模板安装与支撑要牢固，基础要具有足够的承载力。

模板的结构尺寸和相互位置必须准确。

模板应具有足够的稳定性、刚性和强度。

4、模板支设要板缝严密，严禁漏浆，模板必须平整，支模前必须刷托模剂。

支模过程中，严禁砸碰模板，管道中心必须符合设计要求，模板位置准确。

后备支搭必须牢固。

模板相邻板差应控制在2mm以内，平整度控制在5mm以内。

在保证模板尺寸正确、支模牢固的情况下方可进行混凝土浇筑。

5、进行混凝土浇筑时为防止漂管应分层浇筑，每层浇筑厚度不得超过30cm。

6、在浇筑过程中管两侧要同时振捣，不得漏振或过振。

分层浇筑时应注意接茬的振捣，在上层振捣时应注意振捣棒的插入深度，振捣棒插入下层深度不得小于10cm，以免出现工作缝。

混凝土浇筑后要擀光压实，混凝土初凝后要及时养护。

二、安全措施1、所有施工人员施工前必须进行既有线施工安全培训教育，并通过考试合格后方可上岗作业。

2、支模时注意个人防护，不允许站在不稳固的支撑上或没有固定的木方上施工。

3、支设梁、板、柱模板模时，应先搭设架体和护身栏，严禁在没有固定的梁、板、柱上行走。
