整体壁板的制造

整体壁板的制造

—— 化学铣切
利用化学铣切无切削力旳特点，整体 壁板蒙皮可先成形后进行化学铣切。
1．整体壁板旳机械加工
加工整体壁板旳金属切削机床在 早期大多用大型龙门铣床、龙门刨床 以及摇臂铣床等改装而成，它们一般 均采用真空夹具，它旳特点是施压均 匀，装夹以便，没有夹紧伤痕。
目前伴随数控技术日益广泛旳应 用，整体壁板加工中大多采用数控机 床来加工。
其中校平与消除残余应力是影响整体壁 板加工效率和质量旳主要环节。
消除残余内应力最有效旳方法是在厚板 淬火后经过1.5~2.5%变形程度旳拉伸校正， 然后经过自然或人工时效处理再送去加工。
三、整体壁板旳加工
常见旳加工措施有两种： —— 机械加工（NC加工）
机械加工措施一般是先加工而后成形。 （因为先成形后加工较困难）。
机翼壁板喷丸成形工艺流程图
整体壁板旳其他成形措施
整体壁板旳成形，除上面简介旳 几种措施以外，还有用淬火成形，即 用模子成形旳同步淬火之，爆炸成形 措施以及蠕变成形措施。爆炸成形主 要问题是工艺装备费用太大。蠕变成 形问题，据有关资料简介对铝铜合金 不合用，因为会造成晶粒粗化。
无加强筋旳整体壁板又称整体厚 蒙皮。
优点
1. 设计方面
—— 等强度设计，强度/重量比高，刚性好 —— 疲劳寿命长 —— 外形精确，表面光滑 —— 简化油箱旳密封，空间利用率高
2. 工艺方面
• 简化了互换性 • 减轻了装配劳动量 • 提升了装配精度 • 缩短生产准备周期 • 提升劳动生产率
问题
• 加工设备增长 • 毛坯旳制造周期长，费用高
整体壁板工件曲率旳控制
工件被喷击后产生旳曲率大小与两 组因数有关，其一是喷击强度，这里涉 及弹丸旳大小、重量、硬度、弹丸喷击 旳速度以及喷击旳角度；其二是覆盖率， 即凹坑旳总面积与被喷面积之比。变化 这两组原因，就能够控制工件旳曲率。 在生产中，主要控制喷击过程旳空气压 力和工件送进速度。
整体壁板的制造

整体壁板的制造

在化铣中，腐蚀不仅在无保护层部位 进行，而且会逐步深入到保护层下面。筋 条宽度为b，则留的保护层宽度应是b+2a， a的尺寸由化铣深度h来确定。
四、整体壁板的成形
整体壁板由于尺寸大，材料厚，带 有各种加强筋和凸台，外形准确度要求 高，在成形问题上存在很多困难。 由于壁板的规格、品种很多、尺寸 大小不一，外形曲度有很大变化，所以 需要针对具体零件的特点，工厂的生产 条件，工人的技术水平，试制周期，生 产批量等进行具体分析，订出切实可行 的工艺方案。
—— 整体壁板的滚弯成形
—— 整体壁板的滚弯成形
单曲度整体壁板不仅可用闸压成形 也可用滚弯成形。成形时在内表面垫 以硬塑料板，此塑料板预先加工出窝 存筋条的凹糟，塑料板与工件一起滚 弯，避免由于筋条而阻碍滚弯。
—— 整体壁板的拉形
沿用成形飞机蒙皮的拉形方法，用 普通机床亦可拉形简单型式的整体壁 板，但通常需要专用的复杂工夹具。 复杂整体壁板由于有筋条部位和无 筋条部位之间刚度差异很大，通常在 拉形后表面出现严重凸凹不平，因此 一般需采用专用拉形机拉形。
2．整体壁板的喷丸成形
喷丸技术早期主要用于强化工件 表面层，使表面产生压缩应力，达到 提高疲劳强度和抗腐蚀能力的目的。 后来随着整体壁板的出现，喷丸技术 又为成形整体蒙皮的工艺方法之一。
（1）喷丸成形原理
弹丸由压缩空气吸入喷嘴，又由喷嘴 向工件表面喷射。 所谓喷丸成形即喷射弹丸的喷嘴对准 工件要求部位喷射弹丸，打击工件表面层， 使之产生塑性变形达到成形目的。 弹丸打击到工件表面，表面层会出现 许许多多凹坑，凹坑周围金属向径向排挤。 其结果是上表面的面积增加，其自然趋势 是拱起。
整体壁板
柱形壁板
锥形壁板
凸峰壁板
马鞍形 壁板
机翼整体壁板数字化制造技术

机翼整体壁板数字化制造技术

复杂翼 型 （ 如超 临界翼 型 ） ，其外 形多 为不可 展的复 杂 曲面 ；在结构上 ，它通常集成 加强筋 、减轻孔 、注 油孔 等多种结构特征 。需要研究适合复杂翼形 的曲面
能 、承载能 力 、疲 劳寿命 并利 用机翼 作 为整 体油箱 。
随着现代飞机设 计要求 的不 断提高 ，机翼 整体壁板无 论从外形还是结构上都 Ｆ趋复杂 ，壁板制造 难度不断 ｔ 增大 ，传统经验 型制造 模式难 以适应 现代复杂外形 整

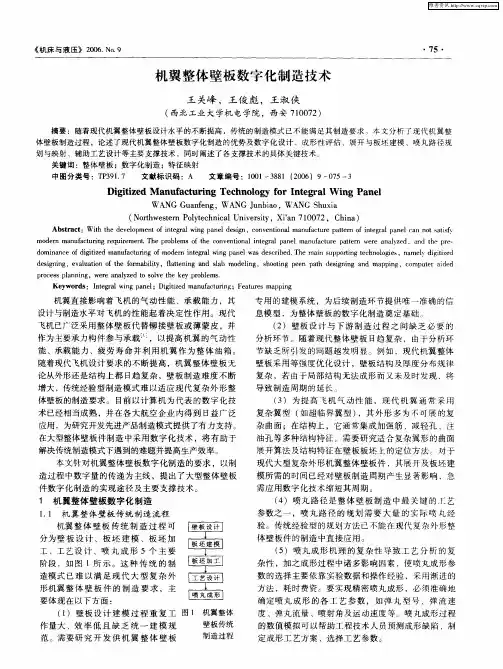

（ ｒｈ ｅｔｒ ｏｙｅ ｈ ｉａ ｉｅ ｓｙ．Ｘｉ ｎ７１ ０ ２． Ｃ ｉａ Ｎｏｔｗ ｓ ｎ Ｐ ｌｔｃ ｎｃ ｌＵｎｖ ｒｉ ｅ ｔ ’ ７ ａ ０ ｈｎ ）
Ａｂ ｔ ａ ｔ ｓｒ ｃ ：Ｗ ｉ ｈ ｅ ｅｏ ｍｅ ｔｏ ｎ ｅ ｒ ｌｗ ｎ ａ ｅ ｄ ｓｇ ｔ ｔ ｅ ｄ ｖ ｌｐ ｎ ｆｉｔｇ ａ ｉ ｇ ｐ ｎ ｌ ｅ ｉｎ，ｃ ｎ ｅ ｔ ｎ ｎ ｆ ｃｕ ｅ ｐ ｔ ｒ ｆｉｔ ｇ ａ ｐ ｎ ｌ ａ ｏ ａ ｉ ￣ ｈ ｏ ｖ ｎ ｉ ａ ｍａ ｕ ａ ｔｒ ａｔ ｎ ｏ ｅ ｌ ａ ｅ ｎ ｎ ｔｓ ｔ ｆ ｏｌ ｅ ｎ ｒ ｃ ｓ
ｏ９ 机 ０ ６ Ｎ ．
・７ ・ ５
机 翼 整体 壁 板 数字 化 制 造 技 术
王关峰 ，王俊彪 ，王淑侠
（ 西北 工业 大 学机 电学 院 ，西安 ７ ０ ７ ） １０ ２
摘要 ：随着现代机翼整体壁板设计水平 的不断提 高 ，传统 的制造模 式 已不 能满足其 制造要求 。本 文分 析了现代 机翼整
体壁板的制造要求 。目前 以计算机 为代表的数字 化技 术已经相当成熟 ，并在各大航 空企业 内得到 日益广 泛 应用 ，为研究开发先进产品制造模式提供 了有 力支持 。
翼面整体壁板的加工工艺流程

翼面整体壁板的加工工艺流程

翼面整体壁板的加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 原材料准备选择合适的铝合金板材，根据翼面整体壁板的设计要求，确定板材的厚度、强度等参数。

翼面整体壁板的加工工艺流程

翼面整体壁板的加工工艺流程

翼面整体壁板的加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!翼面整体壁板是飞机机翼的重要组成部分，其加工工艺流程直接影响到飞机的性能和安全性。

翼面整体壁板的加工工艺流程

翼面整体壁板的加工工艺流程

翼面整体壁板的加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!翼面整体壁板的加工工艺流程随着建筑行业的不断发展，翼面整体壁板越来越受到人们的青睐。

翼面整体壁板的加工工艺流程

翼面整体壁板的加工工艺流程

翼面整体壁板的加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!翼面整体壁板加工工艺流程。

1. 原材料准备。

采购合格的蜂窝芯、复合材料、金属紧固件等原材料。

翼面整体壁板的加工工艺流程

翼面整体壁板的加工工艺流程

翼面整体壁板的加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!翼面整体壁板的加工工艺流程一、准备工作阶段在开始翼面整体壁板的加工之前，需要做好充分的准备工作。

整体壁板的制造PPT共45页

整体壁板的制造PPT共45页

整体壁板的制造
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马—非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根
整体壁板的制造

整体壁板的制造

闸压成形时当壁板长度超过模具时，可以 沿长度方向移动壁板位置，以成形大长度整 体壁板。
压弯成形时也可将工件加热（约200ºC） 以暂时降低材料屈服应力从而减少残余应力。
PPT学习交流
27
—— 整体壁板的滚弯成形
PPT学习交流
28
—— 整体壁板的滚弯成形
单曲度整体壁板不仅可用闸压成形 也可用滚弯成形。成形时在内表面垫 以硬塑料板，此塑料板预先加工出窝 存筋条的凹糟，塑料板与工件一起滚 弯，避免由于筋条而阻碍滚弯。
喷丸技术早期主要用于强化工 件表面层，使表面产生压缩应力，达 到提高疲劳强度和抗腐蚀能力的目的。 后来随着整体壁板的出现，喷丸技术 又为成形整体蒙皮的工艺方法之一。
PPT学习交流
31
（1）喷丸成形原理
PPT学习交流
32
PPT学习交流
33
弹丸由压缩空气吸入喷嘴，又由喷嘴 向工件表面喷射。
所谓喷丸成形即喷射弹丸的喷嘴对准 工件要求部位喷射弹丸，打击工件表面层， 使之产生塑性变形达到成形目的。
不使用夹具，自由状态下喷丸， 逐步成形。
PPT学习交流
43
双曲度壁板的喷丸成形
PPT学习交流
44
喷丸成形的特点
是既有通用性又有机动性，专 用工艺装备费用少。一般情况下并不 造成废品，如果出现过成形可在其背 面喷击修正过来。
喷丸成形也有缺点，工件表面 光洁度降低，其次是表面包铝层可能 被击破，影响抗蚀能力。
—— 化学铣切
利用化学铣切无切削力的特点，整体 壁板蒙皮可先成形后进行化学铣切。
PPT学习交流
17
1．整体壁板的机械加工
加工整体壁板的金属切削机床在 早期大多用大型龙门铣床、龙门刨床 以及摇臂铣床等改装而成，它们一般 均采用真空夹具，它的特点是施压均 匀，装夹方便，没有夹紧伤痕。
第九章 整体壁板的制造.

第九章 整体壁板的制造.


（2）喷丸设备
目前采用的喷丸设备有两种： 叶轮式喷丸机 弹丸是依靠叶轮 的离心力甩出来。 壁板的成形曲率取 决于叶轮的速度， 弹丸的重量和大小以及工件喷击的覆 盖率。
压缩空气式喷丸机
弹丸是由压 缩空气吸入喷 嘴，然后又由 喷嘴喷射到工 件表面。
喷丸设备所使用的弹丸
弹丸材料有两种： 一种是钢丸，直径有0.1~0.3mm； 0.5~0.6mm以及0.6~0.9mm几种。 另一种是玻璃丸，直径是0.5~1mm。 钢丸质量大，不易破裂，但因铁质 对工件有污染影响，成形后工件表面 要清洗。玻璃丸没有这个缺点，但玻 璃丸质量小易破裂。
—— 整体壁板的滚弯成形
—— 整体壁板的滚弯成形
单曲度整体壁板不仅可用闸压成形 也可用滚弯成形。成形时在内表面垫 以硬塑料板，此塑料板预先加工出窝 存筋条的凹糟，塑料板与工件一起滚 弯，避免由于筋条而阻碍滚弯。
—— 整体壁板的拉形
沿用成形飞机蒙皮的拉形方法，用 普通机床亦可拉形简单型式的整体壁 板，但通常需要专用的复杂工夹具。 复杂整体壁板由于有筋条部位和无 筋条部位之间刚度差异很大，通常在 拉形后表面出现严重凸凹不平，因此 一般需采用专用拉形机拉形。
2．整体壁板的化学铣切
（1）化铣原理
利用金属能在某些酸或碱溶液中溶 解的特性，“铣切”（蚀除）去需加工 的表面，对于不需加工的表面则用保护 层加以保护。 利用酸或碱蚀除金属的原理，不仅 可加工铝合金而且能加工某些合金钢或 钛合金。
2Al +2NaOH +2H2O = 2NaAlO2 + 3H2↑
2．整体壁板的喷丸成形
喷丸技术早期主要用于强化工件 表面层，使表面产生压缩应力，达到 提高疲劳强度和抗腐蚀能力的目的。 后来随着整体壁板的出现，喷丸技术 又为成形整体蒙皮的工艺方法之一。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沿用成形飞机蒙皮的拉形方法，用 普通机床亦可拉形简单型式的整体壁 板，但通常需要专用的复杂工夹具。
复杂整体壁板由于有筋条部位和无 筋条部位之间刚度差异很大，通常在 拉形后表面出现严重凸凹不平，因此 一般需采用专用拉形机拉形。
2．整体壁板的喷丸成形
喷丸技术早期主要用于强化工 件表面层，使表面产生压缩应力，达 到提高疲劳强度和抗腐蚀能力的目的 。后来随着整体壁板的出现，喷丸技 术又为成形整体蒙皮的工艺方法之一 。
1．常规成形方案
—— 整体壁板的闸压成形 —— 整体壁板的滚弯成形 —— 整体壁板的拉形
—— 整体壁板的闸压成形
—— 整体壁板的闸压成形
单曲度整体壁板可用闸压成形。
在筋条之间垫以硬塑料板，在凹模上垫以 弹簧钢板托住工件，这两点都是为着使成形 工件表面光滑，减少棱边现象。
闸压成形时当壁板长度超过模具时，可以 沿长度方向移动壁板位置，以成形大长度整 体壁板。
2．整体壁板的化学铣切
（1）化铣原理
利用金属能在某些酸或碱溶液中 溶解的特性，“铣切”（蚀除）去需加 工的表面，对于不需加工的表面则用保 护层加以保护。
利用酸或碱蚀除金属的原理，不 仅可加工铝合金而且能加工某些合金钢 或钛合金。
2Al +2NaOH +2H2O = 2NaAlO2 + 3H2↑
（2）化铣整体蒙皮的工艺余量
其中校平与消除残余应力是影响整体壁 板加工效率和质量的重要环节。
消除残余内应力最有效的办法是在厚板 淬火后经过1.5~2.5%变形程度的拉伸校正， 然后经过自然或人工时效处理再送去加工。
三、整体壁板的加工
常见的加工方法有两种： —— 机械加工（NC加工）
机械加工方法通常是先加工而后成 形。 （由于先成形后加工较困难）。
压弯成形时也可将工件加热（约200ºC） 以暂时降低材料屈服应力从而减少残余应力
—— 整体壁板的滚弯成形
—— 整体壁板的滚弯成形
单曲度整体壁板不仅可用闸压成 形也可用滚弯成形。成形时在内表面 垫以硬塑料板，此塑料板预先加工出 窝存筋条的凹糟，塑料板与工件一起 滚弯，避免由于筋条而阻碍滚弯。
—— 整体壁板的拉形
化铣蒙皮的成形可在化铣工序 之前成形，成形后再化铣，这给加工 工艺带来了很大的方便，成形方法仍 然可采用常规方法进行，如拉弯、滚 弯、闸压和拉形以及其他方法等。
化铣板件应留有足够的工艺余 量。具体内容是按如下要求确定：
n
a1< h
工艺余量确定的具体内容
• 毛料周边工艺余量 n ： 对厚件、深腐蚀 n = 50~80 mm 对薄件、浅腐蚀 n = 20~40 mm
毛坯供应仍受挤压设备吨位及校平 设备限制，模具寿命低。
3. 自由锻毛坯和热轧平板
——自由锻毛坯和热轧平板
它的优点是厚板供应来源广，而且 允许设计者较自由地布置筋条和凸台， 生产准备周期短，能适应机种迅速改变 ，制造精度及光洁度较高。
其缺点也是非常明显的，即加工量 大，材料利用率很低（一般仅为10%左右 ），需配备大型高效率切削机床。
4. 特种铸造
—— 特种铸造
对尺寸不大，有敝开斜角内肋 ，而当壁板厚度大于2~4 mm时，可以 采用挤铸和低压铸造法制造整体壁板 毛坯。
由于铸造金属机械性能较差， 使铸造整体壁板的应用受到限制。
* 毛坯的校平与消除残余内应力
供应给飞机制造厂的整体壁板毛坯在原 材料工厂需要进行热处理、时效、校平、消 除残余应力及探伤检验等等工序。
无加强筋的整体壁板又称整体厚 蒙皮。
优点
1. 设计方面
—— 等强度设计，强度/重量比高，刚性 好
—— 疲劳寿命长 —— 外形准确，表面光滑 —— 简化油箱的密封，空间利用率高
2. 工艺方面
• 简化了互换性 • 减轻了装配劳动量 • 提高了装配精度 • 缩短生产准备周期 • 提高劳动生产率
问题
• 加工设备增加 • 毛坯的制造周期长，费用高
它的优点是生产率高，锻件有连续 的纤维组织，晶粒致密，强度高。
它可以制造复杂的纵横或扇形分布 的筋和肋条，可以同时制造出对接接头 。
但模锻需要吨位极大的机床，锻模 制造也很困难，周期长劳动量大。
2. 挤压毛坯
—— 挤压毛坯
它的优点是能得到比模锻更大的壁 板，与模锻相比较，这种方法所需的设 备功率较小，模具制造费用较低，生产 效率高，挤压毛坯中除形状复杂部位， 需表面修整外，不需进一步加工。
• 筋条的工艺余量：
在化铣中，腐蚀不仅在无保护层部位 进行，而且会逐步深入到保护层下面。筋 条宽度为b，则留的保护层宽度应是b+2a ，a的尺寸由化铣深度h来确定。
四、整体壁板的成形
整体壁板由于尺寸大，材料厚，带 有各种加强筋和凸台，外形准确度要求 高，在成形问题上存在很多困难。
由于壁板的规格、品种很多、尺寸 大小不一，外形曲度有很大变化，所以 需要针对具体零件的特点，工厂的生产 条件，工人的技术水平，试制周期，生 产批量等进行具体分析，订出切实可行 的工艺方案。
（1）喷丸成形原理
Hale Waihona Puke 弹丸由压缩空气吸入喷嘴，又由喷嘴 向工件表面喷射。
—— 成本增加 • 产生裂纹后扩展较快
—— “破损安全性”差
二、整体壁板的毛坯制造
目前应用的整体壁板主要为铝合金 制成。制造整体壁板毛坯的方案很多， 其中主要有：
1.热模锻制造毛坯 2.挤压毛坯 3.自由锻板坯或用热轧平板做毛坯 4.特种铸造
* 各种整体壁板毛坯的比较
1. 热模锻毛坯
—— 热模锻毛坯
第九章 整体壁板的制造

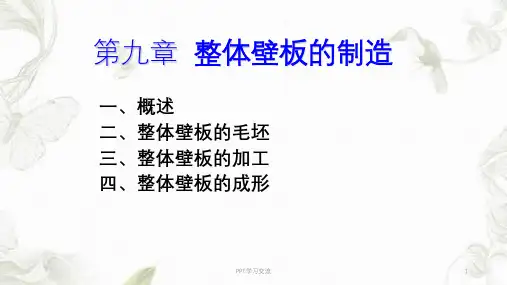

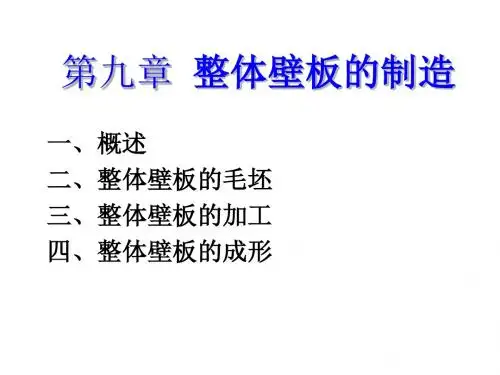

一、概述 二、整体壁板的毛坯 三、整体壁板的加工 四、整体壁板的成形
