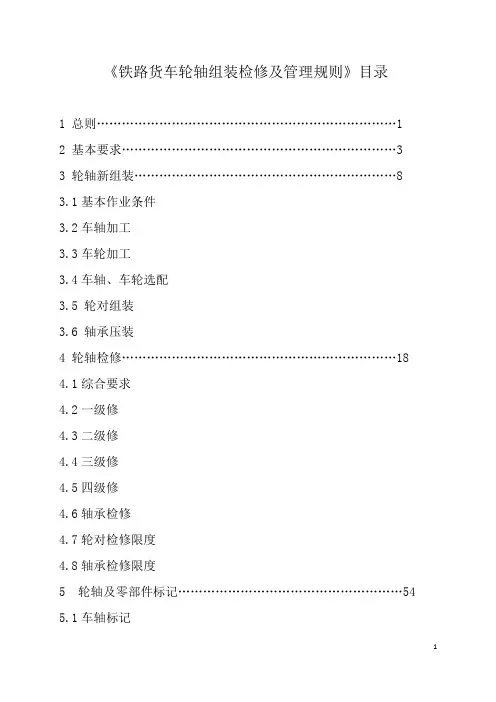

《铁路货车轮轴组装检修及管理规则》目录1 总则 (1)2 基本要求 (3)3 轮轴新组装 (8)3.1基本作业条件3.2车轴加工3.3车轮加工3.4车轴、车轮选配3.5 轮对组装3.6 轴承压装4 轮轴检修 (18)4.1综合要求4.2一级修4.3二级修4.4三级修4.5四级修4.6轴承检修4.7轮对检修限度4.8轴承检修限度5 轮轴及零部件标记 (54)5.1车轴标记5.2车轮标记5.3轴承标记5.4 标志板标记6 轮轴探伤 (66)6.1综合要求6.2探测规定6.3 轮轴、轮对、车轴手工超声波探伤6.4 轮轴、轮对自动化超声波探伤6.5轴承外圈超声波探伤6.6轮轴、轮对、车轴磁粉探伤6.7轴承零件磁粉探伤7 信息化管理 (101)7.1综合要求7.2输入、输出数据规范7.3数据信息管理7.4信息共享与应用8 故障轴承鉴定分析 (107)9 备用轮轴管理 (109)9.1管理机构及职责9.2备用轮轴、轮对、车轴、车轮管理9.3备用轴承管理10 附则 (117)TG/CL224—2016铁路货车轮轴组装检修及管理规则1 总则1.1 铁路货车是铁路货物运输的运载工具，轮轴是铁路货车上重要的并且是可互换的部件，其技术状态直接影响到车辆的运行安全。
为满足铁路运输提速、重载的要求，体现新材料、新技术、新工艺、新结构的发展，统一铁路货车轮轴造修技术及管理要求，促进铁路货车修程修制发展，根据《铁路运输安全管理条例》《铁路技术管理规程》《铁路货车厂修规程》《铁路货车段修规程》《铁路货车站修规程》《铁路货车运用维修规程》以及国家、铁路专业技术管理标准有关要求和铁路货车轮轴技术发展实际，特制定本规则。
1.2本规则是对货车各级检修规程中涉及到轮轴技术、管理部分内容的细化和补充，是轮轴技术与管理的专业性文件，全面涵盖了铁路货车轮轴及零部件组装、检修、探伤技术和信息化、安全、备用轮轴等管理要求，适用于铁路货车轮轴及零部件造修单位对轮轴的组装、检修、探伤和管理，滚动轴承（简称轴承，下同）的一般检修、大修和压装，车轮、车轴的加工和标记，以及备用轮轴管理、轮轴信息化管理、热轴故障鉴定分析，其他要求仍执行《铁路货车厂修规程》《铁路货车段修规程》《铁路货车站修规程》《铁路货车运用维修规程》、中华人民共和国国家标准、中华人民共和国铁道行业标准和有关文件、电报规定，圆柱滚子轴承检修及组装要求执行《铁路客车轮轴组装检修及管理规则》。
1.3铁路货车轮轴修程分为轮轴一级修、二级修、三级修、四级修，轴承修程分为一般检修和大修，在货车定期检修的框架下，实行以换件修和专业化集中修为主，以状态修为辅的检修管理体制，结合铁路货车检修进行，但又与铁路货车检修相对独立。
1.4铁路货车轮轴组装、检修和管理工作是铁路货车技术管理体系的重要组成部分。
铁路货车轮轴新组装的目的是满足新造货车、补充检修货车使用需要，一级修的目的是维护轮轴的基本使用性能，二级修、三级修的目的是维护轮轴的技术性能，四级修的目的是恢复轮轴的技术性能；轴承一般检修的目的是维护轴承的技术性能，轴承大修的目的是恢复轴承的技术性能，加强轮轴管理的目的是保证轮轴满足使用要求，保持运输秩序畅通，实现质量追溯。
1.5铁路货车轮轴组装及检修贯彻“安全第一，预防为主，以质量保安全”的方针，贯彻“以装备保工艺、以工艺保质量、以质量保安全”的指导思想，体现货车轮轴“检修及加工数控化、检测及组装自动化、过程管理信息化、生产组织集约化”的思路，积极推进轮轴技术及管理现代化进程，实现管理规范、工艺科学、装备先进、质量可靠、安全稳定的目标。
1.6铁路货车轮轴造修单位应在满足本规则要求的前提下，规范工艺流程，优化工艺装备，改进作业方式，不断完善轮轴造修基础工艺线，逐步实现工装设备和检测器具的机械化、自动化、智能化、光电化。
应根据本规则编制完善的工艺文件或作业指导书，且不得低于本规则相应的技术标准和要求。
1.7按照统一管理，分级负责的原则，总公司、铁路局、车辆段逐级负责铁路货车轮轴的技术管理工作；其他铁路货车轮轴及零部件造修企业负责本单位及所属单位铁路货车轮轴的技术管理工作。
1.8铁路货车轮轴检修实行维修资质管理，轮轴一级修、二级修、三级修、四级修、轴承一般检修和大修均需具备相应的资质，轮轴造修使用的新制轮对、车轴、车轮、轴承等也须具有相应的资质。
1.9铁路货车轮轴造修单位应按相应层级管理要求设置轮轴专职技术人员。
技术管理人员和操作人员须熟悉本规则的规定和车辆检修的有关技术要求，具备上岗条件。
1.10铁路货车轮轴及零部件实行质量保证和寿命管理。
零部件造修单位承担零部件造修质量保证责任，装用单位承担装用责任。
实行寿命管理的零部件，寿命到期时须报废。
1.11铁路货车轮轴造修单位应严格控制轮轴造修质量，建立检验制度，质量检查合格后方可交验,验收合格或经监造同意接收后方可交付使用。
轮轴造修单位和装车单位须按规定对外购零部件进行复检。
1.12铁路货车轮轴及零部件须按规定进行检查和测量，对重要零部件使用超声波探伤、磁粉探伤等无损检测手段进行检查，及时发现零部件疲劳裂纹及缺陷。
各种设备、仪器、仪表、标准样件和量具须按要求配备齐全，按规定检修、检定、校对，具备有效的计量合格证明。
1.13国有铁路货车使用的备用轮轴、备用轮对、备用车轴、备用车轮和备用轴承（简称备用轮轴及部件，下同）是国有资产，按管理权限实行资产、技术和数量归口分级管理、逐级负责，满足车辆检修需要。
1.14铁路货车轮轴造修实行信息化管理，按规定使用和完善铁路货车技术管理信息系统（简称HMIS，下同），进行信息整合和综合应用，做到数据完整、准确、及时，充分利用铁路货车安全防范系统信息，实现铁路货车轮轴造修技术全过程管理和全寿命周期内质量追溯。
1.15铁路货车轮轴是影响铁路运行安全的关键部件，应纳入安全风险管理体系，充分利用铁路货车安全防范系统及时发现、预报与处置故障，发生热轴等故障时按规定进行鉴定分析。
1.16轮轴及零部件要按原结构组装和检修，装用的零部件须与设计规定一致，进口轮轴在检修过程中补充新品零件时应使用国产标准型产品，有特殊规定者除外。
1.17轮轴新组装及检修须详细检查各零部件的技术状态，轮对、车轴、车轮加工、新组装及检修须符合本规则规定和相应图样要求。
2 基本要求2.1轮轴新组装和检修修程2.1.1铁路货车轮轴新组装是新品车轴、车轮、轴承及附件的全新组装，可装用于新造铁路货车和各级修程货车。
2.1.2 铁路货车轮轴检修修程从低级到高级依次分为一级修、二级修、三级修和四级修。
一级修是经对轴承、车轮外观技术状态检查，无需退卸轴承，仅对车轮踏面进行旋修的轮轴检修，主要结合货车站修进行，修复后装用于辅修、临修货车。
二级修是经对轮轴外观技术状态检查，无需退卸轴承但需探伤的轮轴检修，主要结合货车段修、入段厂修进行，修复后装用于段修及以下修程货车。
三级修是经对轮轴外观技术状态检查，需退卸轴承而不需分解轮对的轮轴检修，主要结合货车段修、入段厂修、工厂（公司）厂修进行，修复后可装用于各级修程货车，其中单端退卸轴承的修复后装用于段修及以下修程货车。
四级修是检修过程中需分解轮对并重新组装，且车轮踏面经过旋修（新品车轮除外）的轮轴检修，主要在车辆段轮轴（车轮）车间和工厂（公司）进行，修复后可装用于各级修程货车。
铁路货车轴承检修分为一般检修和大修。
2.2 质量保证铁路货车车轴、车轮、轮对、轮轴、轴承实行质量保证，时间统计精确到月，在正常运用和维护条件下，其质量保证要求规定如下：2.2.1 车轴制造的质量保证在规定的车轴使用寿命期内，凡由于车轴材质和制造质量问题而造成的行车事故，应由车轴制造单位承担事故责任；凡由于车轴材质和制造质量问题危及行车安全的缺陷车轴，由车轴制造单位免费更换。
2.2.2 车轮制造的质量保证在车轮的整个使用期内，凡由于车轮材质和制造质量问题而造成的行车事故，应由车轮制造单位承担事故责任；凡由于车轮材质和制造质量问题危及行车安全的缺陷车轮，由车轮制造单位免费更换。
2.2.3 轮对组装的质量保证2.2.3.1 质量保证期限双列圆锥滚子轴承LZ40钢车轴的轮对为5年，LZ50钢、LZ45CrV钢材质车轴的轮对为6年，圆柱滚子轴承的轮对为4年。
2.2.3.2 质量保证内容2.2.3.2.1在组装质量保证期内轮毂松动、轮座裂损时由组装单位负责。
2.2.3.2.2第一次组装（即新组装和四级修更换新制车轴组装）的轮对在组装质量保证期内，轮座镶入部、轴颈、防尘板座或轮座外侧的外露部位发生断轴事故时，由组装单位承担责任；但轴承如经退卸，轴颈发生断轴事故时由重新压装轴承的单位负责。
超过轮对组装质量保证期时，由向车辆上安装的单位负责。
2.2.3.2.3两次及以上组装（即四级修使用旧车轴组装）的轮对在组装质量保证期内，轮座镶入部、轮座外侧的外露部位及防尘板座部位发生断轴事故时，由轮对末次组装单位承担责任；但轴承如经退卸，轴颈部位、防尘板座部位及轮座外侧的外露部位发生断轴事故时由重新压装轴承的单位负责。
超过轮对组装质量保证期时，由向车辆上安装的单位负责。
2.2.4 轴承压装的质量保证轴承自压装之日起至被退卸之日期内出现轴承压装松动等压装质量问题时由轴承压装单位和末次关盖单位共同负责。
2.2.5 轮轴检修的质量保证2.2.5.1 一级修经外观技术状态检查确认良好的轴承，由装车单位承担自轮轴装车之日起30天的外观技术状态检查质量保证责任。
2.2.5.2二级修、三级修、四级修2.2.5.2.1 轮轴：在货车1个段修期内不发生因检修质量问题而造成的行车事故。
2.2.5.2.2 车轮：在货车1个段修期内保证无旧痕裂损。
2.2.5.2.3 车轴：在货车1个段修期内保证车轴经超声波探伤的部位和磁粉探伤的部位不裂损。
2.2.5.2.4 轴承：轮轴二级修、三级修时，经外观技术状态检查确认良好而不需退卸的轴承，可继续装车使用，并由装车单位承担自装车之日起3个月的外观技术状态检查质量保证责任。
2.2.6 轴承的质量保证2.2.6.1 新造轴承的质量保证内容2.2.6.1.1新造轴承自首次装车之日起，在质量保证期限内，因轴承材料缺陷原因造成的行车事故，由轴承制造单位承担事故责任。
2.2.6.1.2新造轴承自首次装车之日起，在质量保证期限内，因轴承制造质量原因造成的行车事故，由轴承制造单位承担事故责任。
2.2.6.1.3新造轴承自首次装车之日起，在质量保证期限内，运用中发现的由于材料缺陷或制造质量原因造成的故障轴承，由轴承制造单位免费更换。
2.2.6.2 大修轴承的质量保证内容2.2.6.2.1大修轴承自首次装车之日起，在质量保证期限内，因轴承大修质量原因造成的行车事故，由轴承大修单位承担事故责任。
