ANSYS高级培训手册

格式：ppt
大小：14.13 MB
文档页数：572

下载文档原格式

ANSYS高级培训教程-官方培训班教程

第一讲输入方法和IGES选项
1-1. 在ANSYS程序中可用的模型输入方法. 1-2. ANSYS程序中可用的IGES输入选项和工具. 1-3. 输入一个IGES模型
第二讲拓扑和几何修复工具
1-4. 使用拓扑修复工具修改IGES模型. 1-5. 使用几何修复工具修改IGES模型
第三讲几何简化
1-6. 简化IGES模型
M1-12
IGES输入检修技术
• 提示:
– 如果输入不成功，关闭MERGE和Solid选项，重新输入. • ANSYS装饰技术可以过滤掉坏图元.
– 输入完成后，仔细检查模型，从中删掉不想要的图元. – 在完成输入后，如果发现一些小面被丢失，则关掉small选项
，重新输入模型. • 可能需要花费更多的时间和占用更多的内存.
M1-18
拓扑修复工具（续）
设置merge容差和间隙显示选项
ANSYS
通过指定的容差 ,merge间隙
删除关键点，线或面
通过增量merge间隙
显示分开或封闭的边界或者同时显示二者
Introduction to ANSYS Part 2 - Release 5.5 (001129)
列出分开或封闭的边界
Procedure
1. 选择一种输入选项.
2. 单击OK
ANSYS
Introduction to ANSYS Part 2 - Release 5.5 (001129)
M1-10
IGES输入过程(续）
ANSYS
4.单击OK.
3.选择将要输入的IGES文件.
Introduction to ANSYS Part 2 - Release 5.5 (001129)

Ansys_Icepak高级培训教材

• Microchannel Cooling （微通道冷却） is a technology dealing with very small fins that are placed extremely close to the heat dissipating element
– the coolant can be liquid or gas
Ansys_Icepak高级培训教材
Course Outline
1. Introduction 简介 2. Printed Circuit Boards (PCB板) 3. IC Packages (IC 封装) 4. Heat Sinks 散热器 5. Interface Resistance 接触热阻 6. Fans, Impellers and Blowers 风扇，叶轮，离心风机 7. Altitude Effects 高度的影响 8. Flow Resistances 气流阻尼 9. Radiation 幅射 10. Heat Pipes 热管 11. Joule Heating 电阻发热 12. Thermoelectric Coolers 热电冷却
18
22
28
High Performance
100
120
140
Harsh
3
3
3
Environm ent
Source: Sandia National Laboratories
Commodity: Low cost (<$300) consumer products Hand-Held: Battery powered (<$1000) products such as cellular, etc. Cost/Performance: Maximum performance with cost limit (<$300) (Notebooks, etc.) High Performance: Performance is the primary driver (Servers, Avionics, etc.) Harsh Environment: Automotive, Military, etc.

ANSYS Workbench 14.0超级学习手册(第1章)

ANSYS Workbench 14.0超级学习手册(第1章)ansysworkbench14.0超级学习手册(第1章)第1章ansysworkbench14.0概述本章从总体上对ansysworkbench14.0自带软件包含结构力学模块、流体力学模块等展开详述，同时对ansysworkbench14.0最新资源整合的其他模块展开直观了解，其中包含低频电磁场分析模块ansoftmaxwell、多领域机电系统设计与仿真分析模块ansoftsimplorer、烦躁分析模块ncode及复合材料建模与后处理模块acp等。

同时，本章还以solidworks软件为基准，了解workbench14.0与常用的cad软件展开内置的步骤及方法。

学习目标：（1）介绍ansysworkbench软件各模块的功能；（2）掌握ansysworkbench软件与solidworks软件的集成设置；（3）掌控ansysworkbench平台的常规设置，包含单位设置、外观颜色设置等。

1.1ansys软件简介ansys提供广泛的工程仿真解决方案，这些方案可以对设计过程要求的任何场进行工程虚拟仿真。

全球的诸多组织都相信ansys为它们的工程仿真软件投资带来最好的价值。

ansys软件就是融结构、流体、电场、磁场、声场分析于一体的大型通用型有限元分析软件。

由世界上最小的有限元分析软件公司之一、美国ansys公司研发，它能够与多数cad软件USB，同时实现数据的共享资源和互换。

软件主要包括3个部分：前处理模块，分析计算模块和后处理模块。

（1）前处置模块提供更多了一个强悍的实体建模及网格分割工具，用户可以便利地结构有限元模型。

（2）分析计算模块包括结构分析（线性分析、非线性分析和高度非线性分析）、流体动力学分析、电磁场分析、声场分析、压电分析以及多物理场的耦合分析，可模拟多种物理介质的相互作用，具有灵敏度分析及优化分析能力。

（3）后处理模块可以将计算结果以彩色等值线表明、梯度表明、矢量表明、粒子流迹表明、立体切片表明、透明化及半透明表明（可以看见结构内部）等图形方式表明出，也可以将计算结果以图表、曲线形式表明或输入。

ANSYS Workbench 14 0超级学习手册

7.1热力学分析简介
7.2稳态热学分析实例1——热传递与对
流分析
7.3稳态热学分析实例2——热传递与对流分析
7.4稳态热学分析实例3——水杯热学分析
7.5瞬态热学分析——散热片瞬态热学分析
7.6本章小结
7.1.1热力学分析目的 7.1.2热力学分析 7.1.3基本传热方式
7.2.1问题描述 7.2.2启动Workbench并建立分析项目 7.2.3导入几何体模型 7.2.4创建分析项目 7.2.5添加材料库 7.2.6添加模型材料属性 7.2.7划分网格 7.2.8施加载荷与约束 7.2.9结果后处理
台概述
2.2 DesignModeler几
何建模
2.3 DesignModeler几何建模综合实例
2.4本章小结
2.1.1 DesignModeler平台界面 2.1.2菜单栏 2.1.3工具栏 2.1.4常用命令栏 2.1.5 Tree Outline（模型树）
2.2.1 DesignModeler零件建模 2.2.2 DesignModeler装配体建模 2.2.3 DesignModeler导入Creo Parametric软件几何数据 2.2.4 DesignModeler导入SolidWorks软件几何数据 2.2.5 DesignModeler建模工具 2.2.6 DesignModeler概念建模工具
Mechanical 前处理操作
4
4.4施加载荷和约束
5
4.5模型求解
4.6后处理操作
4.7本章小结
4.1.1关于Mechanical 4.1.2启动Mechanical 4.1.3 Mechanical操作界面 4.1.4鼠标控制

ANSYS高级非线性培训手册第01章

• 所用的培训手册是幻灯片的完整拷贝。 • 附加练习题中包含了练习题描述和指导。 • 通过指导老师可得到练习题文件的拷贝 (要求时).
引言
包括的主题
2. 单元技术 3. 高级率无关塑性 4. 蠕变 5. 率相关塑性 6. 超弹性 7. 粘弹性 8. Drucker-Prager/混凝土 9. 几何不稳定性: 屈曲 10. 单元死活
引言
材料 GUI
Training Manual
Advanced Structural Nonlinearities 11.0
• 大部分材料和温度有关。材料 GUI 提供一个动态的电子数据表, 表中和温度有关的常数可以方便地添加和删除。
– 动态输入数据点(若可用) – 有些材料可以绘制温度相关的数据曲线。
Training Manual
Advanced Structural Nonlinearities 11.0
本课程主要讨论18x 系列的单元，因为这些单元具有非线性的完整特征:
Elasticity
Isotropic, Orthotropic (MP) Interpolation
Plasticity
KINH/MKIN
• • • • • • • • •
• • • • • • • • •
• • •
• •
• • • • • • • • •
• • •
– – – – –
BEAM188/189 可具有多材料横截面. SHELL181 支持复合定义. HILL (各向异性Hill 势) 可用于任何塑性模型，包括蠕变（CREEP）、率相关（ RATE). CHAB (Chaboche 非线性随动强化) 可与任何各向同性强化组合. 虽然上面的空格有些是空白，这通常是因为选项不适用于该单元. 所有的18x 单元支持 USERMAT 用户定义的材料和 USERCREEP用户定义的隐式蠕变法则。单元 181-187 支持 USERHYPER 用户定义的超弹模型。用户可编程特性不包括在本课程中. 详情请参考 ANSYS用户可编程特性指南.

ANSYS高级非线性培训手册第06章详解

Training Manual
Advanced Structural Nonlinearities 11.0
• 本节介绍18x系列单元的不同超弹性模型，基于应变不变量或直接用主延伸率的每个模型都是 W 的特殊形式。
多项式 Neo-Hookean Mooney-Rivlin Arruda-Boyce Ogden
W W I1 , I 2 , I 3 or W W l1 , l2 , l3
简略地讨论一下应变能势的特殊形式，这些形式决定采用延伸率还是应变不变量。 – 基于W, 确定第二 Piola-Kirchoff 应力(和 GreenLagrange 应变): dW Sij dEij
• 超弹性本构模型通过应变能密度函数来定义。
D : – 与塑性不同, 超弹性不定义为速率公式 – 相反, 总应力与总应变的关系由应变能势 (W)来定义。
超弹性
... 延伸率的定义
Training Manual
Advanced Structural Nonlinearities 11.0
Advanced Structural Nonlinearities 11.0
• 三个应变不变量一般用于定义应变能密度函数。
若材料是完全不可压缩的, 则I3 = 1。 • 由于假设材料为各向同性，应变能势的一些形式可以表示为这些标量不变量的函数。换句话说, 应变不变量是应变的度量，与用于度量应变时使用的坐标系无关。

Training Manual
Advanced Structural Nonlinearities 11.0
• Neo-Hookean 形式可看作是多项式形式的子集, 其中N=1, c01=0, c10=/2:

ANSYS_培训教程(全)

Training Manual
INTRODUCTION TO ANSYS 5.7 - Part 1
– –
例如：螺线管制动器、电动机、变压器磁场分析中考虑的物理量是：磁通量密度、磁场密度、磁力和磁力矩、阻抗、电感、涡流、能耗及磁通量泄漏等。
January 30, 2001 Inventory #001441 TOC-20
January 30, 2001 Inventory #001441 TOC-6
INTRODUCTION TO ANSYS 5.7 - Part 1
入门
培训材料
• 您手中的培训手册是这一幻灯片的原样拷贝本。
Training Manual
INTRODUCTION TO ANSYS 5.7 - Part 1
–
然而，对该问题还没有一个容易的解决方案。这完全依赖于你所模拟的对象和模拟所采用的方式。但是，我们将尽力通过这次培训为你提供指南。
实际系统
有限元模型
January 30, 2001 Inventory #001441 TOC-11
有限元分析与ANSYS
... 什么是有限元分析?
为什么需要有限元分析？ • • • 减少模型试验的数量
January 30, 2001 Inventory #001441 TOC-14
有限元分析与ANSYS
…关于ANSYS
ANSYS/ Professional
Training Manual
INTRODUCTION TO ANSYS 5.7 - Part 1
ANSYS/ Mechanical
ANSYS/ Multiphysics
Training Manual
INTRODUCTION TO ANSYS 5.7 - Part 1

Ansys Icepak高级培训教材

– Stresses due to TCE (=Total Composite Error 总综合误差） – – – –
mismatch 不匹配 Corrosion 腐蚀 Electro-migration 电子移动 Oxide breakdown 氧化物崩溃 Current leakage (which doubles with every 10 c in active devices) 电流泄漏 Degradation in electrical performance (due to change in device parameters) 电性能下降
Source: C.A. Harper, Handbook of Thick Film Hybrid Microelectronics
The Case for Thermal Management
Major Causes of Electronic Failure 电子失效的主要原因
Temperature Vibration Humidity Dust
电子线路板产生的热与它的效率成反比
•
•
The power that is not converted to perform useful electromagnetic work is lost in the form of heat to the surroundings 没有转换成电磁功率的热耗散到了周围的环境 The power wasted as heat includes: 热耗包括
2500 2000 1500 1000 500 0 10 20 30 40 50 Temperature Rise, C
The Case for Thermal Management

ANSYS-Workbench-14.0超级学习手册(第1章)

第1章ANSYS Workbench 14.0概述本章从总体上对ANSYS Workbench 14.0自带软件包括结构力学模块、流体力学模块等进行概述，同时对ANSYS Workbench 14.0最新整合的其他模块进行简单介绍，其中包括低频电磁场分析模块Ansoft Maxwell、多领域机电系统设计与仿真分析模块Ansoft Simplorer、疲劳分析模块nCode及复合材料建模与后处理模块ACP等。

同时，本章还以SolidWorks软件为例，介绍Workbench 14.0与常见的CAD软件进行集成的步骤及方法。

学习目标：（1）了解ANSYS Workbench软件各模块的功能；（2）掌握ANSYS Workbench软件与SolidWorks软件的集成设置；（3）掌握ANSYS Workbench平台的常规设置，包括单位设置、外观颜色设置等。

1.1 ANSYS软件简介ANSYS提供广泛的工程仿真解决方案，这些方案可以对设计过程要求的任何场进行工程虚拟仿真。

全球的诸多组织都相信ANSYS为它们的工程仿真软件投资带来最好的价值。

ANSYS软件是融结构、流体、电场、磁场、声场分析于一体的大型通用有限元分析软件。

由世界上最大的有限元分析软件公司之一、美国ANSYS公司开发，它能与多数CAD软件接口，实现数据的共享和交换。

软件主要包括3个部分：前处理模块，分析计算模块和后处理模块。

（1）前处理模块提供了一个强大的实体建模及网格划分工具，用户可以方便地构造有限元模型。

（3）后处理模块可将计算结果以彩色等值线显示、梯度显示、矢量显示、粒子流迹显示、立体切片显示、透明及半透明显示（可看到结构内部）等图形方式显示出来，也可将计算结果以图表、曲线形式显示或输出。

ANSYS中文翻译官方高级手册_adv4

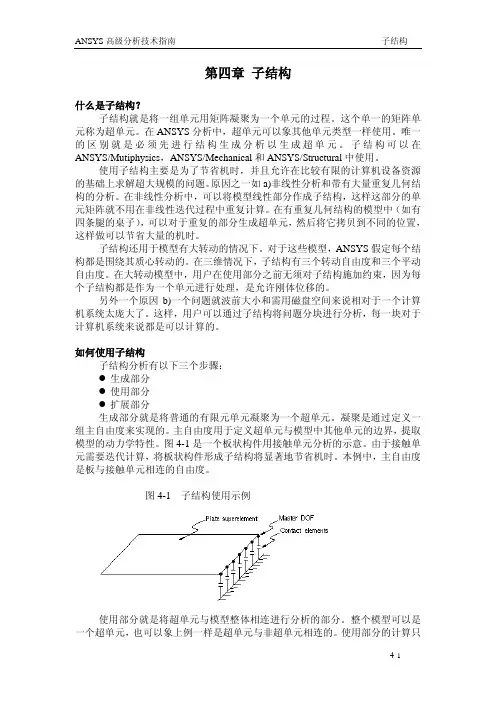

第四章子结构什么是子结构？子结构就是将一组单元用矩阵凝聚为一个单元的过程。

这个单一的矩阵单元称为超单元。

在ANSYS分析中，超单元可以象其他单元类型一样使用。

唯一的区别就是必须先进行结构生成分析以生成超单元。

子结构可以在ANSYS/Mutiphysics，ANSYS/Mechanical和ANSYS/Structural中使用。

使用子结构主要是为了节省机时，并且允许在比较有限的计算机设备资源的基础上求解超大规模的问题。

原因之一如a)非线性分析和带有大量重复几何结构的分析。

在非线性分析中，可以将模型线性部分作成子结构，这样这部分的单元矩阵就不用在非线性迭代过程中重复计算。

在有重复几何结构的模型中（如有四条腿的桌子），可以对于重复的部分生成超单元，然后将它拷贝到不同的位置，这样做可以节省大量的机时。

子结构还用于模型有大转动的情况下。

对于这些模型，ANSYS假定每个结构都是围绕其质心转动的。

在三维情况下，子结构有三个转动自由度和三个平动自由度。

在大转动模型中，用户在使用部分之前无须对子结构施加约束，因为每个子结构都是作为一个单元进行处理，是允许刚体位移的。

另外一个原因b)一个问题就波前大小和需用磁盘空间来说相对于一个计算机系统太庞大了。

这样，用户可以通过子结构将问题分块进行分析，每一块对于计算机系统来说都是可以计算的。

如何使用子结构子结构分析有以下三个步骤：●生成部分●使用部分●扩展部分生成部分就是将普通的有限元单元凝聚为一个超单元。

凝聚是通过定义一组主自由度来实现的。

主自由度用于定义超单元与模型中其他单元的边界，提取模型的动力学特性。

图4-1是一个板状构件用接触单元分析的示意。

由于接触单元需要迭代计算，将板状构件形成子结构将显著地节省机时。

本例中，主自由度是板与接触单元相连的自由度。

图4-1 子结构使用示例使用部分就是将超单元与模型整体相连进行分析的部分。

整个模型可以是一个超单元，也可以象上例一样是超单元与非超单元相连的。
