led数码显示控制plc课程设计一、教学目标本课程的教学目标是使学生掌握LED数码显示控制PLC的基本原理和应用技能。
具体目标如下:1.知识目标:–了解PLC的基本组成和工作原理。
–掌握PLC编程软件的使用。
–熟悉LED数码显示控制系统的结构和编程。
2.技能目标:–能够熟练使用PLC编程软件进行编程。
–能够设计和实现LED数码显示控制系统的PLC程序。
–能够进行LED数码显示控制系统的调试和维护。
3.情感态度价值观目标:–培养学生的创新意识和团队合作精神。
–增强学生对自动化技术的兴趣和认识。
二、教学内容本课程的教学内容主要包括以下几个部分:1.PLC的基本组成和工作原理。
2.PLC编程软件的使用和编程方法。
3.LED数码显示控制系统的结构和编程。
4.LED数码显示控制系统的调试和维护。
–引言:介绍PLC和LED数码显示控制系统的概念和发展。
–章节1:PLC的基本组成和工作原理。
–章节2:PLC编程软件的使用和编程方法。
–章节3:LED数码显示控制系统的结构和编程。
–章节4:LED数码显示控制系统的调试和维护。
三、教学方法本课程的教学方法包括讲授法、案例分析法和实验法。
1.讲授法:通过教师的讲解,使学生掌握PLC和LED数码显示控制系统的理论知识。
2.案例分析法:通过分析实际案例,使学生了解PLC和LED数码显示控制系统的应用场景和编程方法。
3.实验法:通过实验操作,使学生熟悉PLC编程软件的使用和LED数码显示控制系统的调试和维护。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
1.教材:选用《LED数码显示控制PLC》教材,为学生提供系统的理论知识学习。
2.参考书:推荐《PLC编程与应用》等参考书,为学生提供更多的学习资料。
3.多媒体资料:制作PPT和视频等多媒体资料,为学生提供直观的学习体验。
4.实验设备:准备PLC编程器和LED数码显示控制系统实验设备,为学生提供实践操作的机会。

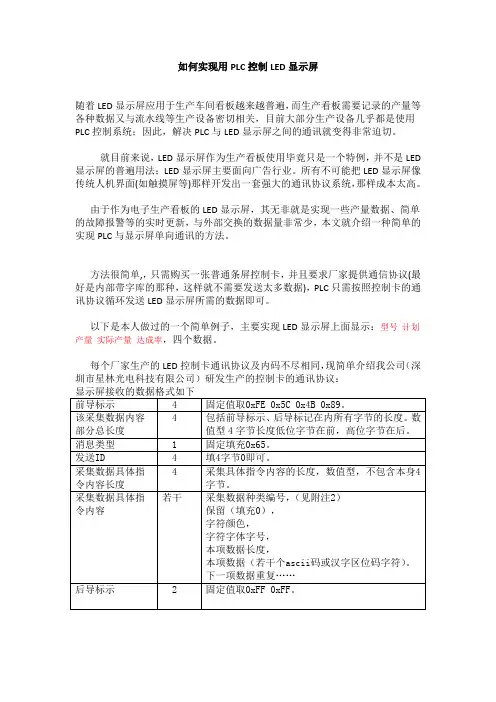

如何实现用PLC控制LED显示屏随着LED显示屏应用于生产车间看板越来越普遍,而生产看板需要记录的产量等各种数据又与流水线等生产设备密切相关,目前大部分生产设备几乎都是使用PLC控制系统;因此,解决PLC与LED显示屏之间的通讯就变得非常迫切。
就目前来说,LED显示屏作为生产看板使用毕竟只是一个特例,并不是LED 显示屏的普遍用法;LED显示屏主要面向广告行业。
所有不可能把LED显示屏像传统人机界面(如触摸屏等)那样开发出一套强大的通讯协议系统,那样成本太高。
由于作为电子生产看板的LED显示屏,其无非就是实现一些产量数据、简单的故障报警等的实时更新,与外部交换的数据量非常少,本文就介绍一种简单的实现PLC与显示屏单向通讯的方法。
方法很简单,,只需购买一张普通条屏控制卡,并且要求厂家提供通信协议(最好是内部带字库的那种,这样就不需要发送太多数据),PLC只需按照控制卡的通讯协议循环发送LED显示屏所需的数据即可。
以下是本人做过的一个简单例子,主要实现LED显示屏上面显示:型号计划产量实际产量达成率,四个数据。
每个厂家生产的LED控制卡通讯协议及内码不尽相同,现简单介绍我公司(深圳市星林光电科技有限公司)研发生产的控制卡的通讯协议:根据以上协议,我们只需要从PLC中循环发送如下一串字符:FE 5C 4B 89 3B 00 00 00 65 00 00 00 00 28 00 0000 01 00 FF FF 06 58 4c 31 33 30 4202 00 FF FF06 30 30 38 39 30 30 03 00 FF FF 06 30 30 30 3030 30 04 00 FF FF 02 30 30 FF FF前导标(FE 5C 4B 89)字串的长度( 3B 00 00 00)消息类型( 65 ) 发送ID(00 00 00 00) 采集指令的长度(28 00 00 00 )采集数据指令内容(01 00 FF FF 06 58 4c 31 33 30 4202 00 FF FF 06 30 30 38 39 30 30 03 00 FF FF 06 30 30 30 30 30 30 04 00 FF FF 02 30 30)后导标( FF FF)还要做一项工作就是,把想要显示的数据,转换成ASCII码填入相应的位置即可。
P L C课程设计L E D灯数码显示控制The pony was revised in January 2021成绩可编程逻辑控制器课程设计报告题目 LED灯数码显示控制系别专业名称班级学号姓名指导教师目录一、引言 (6)二、系统总体方案设计 (6)2.1系统硬件配制及组成原理 (6)2.1.1 PLC各组成部件及作用 (6)2.1.2 PLC的分类 (8)2.1.3 LED数码管的结构及工作原理 (9)2.2系统变量定义及分配表 (10)2.3系统接线图设计......................................... 错误!未定义书签。
三、控制系统设计 (10)3.1控制程序设计思想 (10)3.2控制程序时序图设计 (11)四、系统调试及结果分析 (11)4.1系统调试及解决的问题 (11)4.2结果分析 (11)五、结束语.................................................... 错误!未定义书签。
六、参考文献 (11)附录 (12)LED数码显示控制一、实验目的了解并掌握LED数码显示控制中的应用及其编程方法。
二、控制要求按下启动按钮后,由八组LED发光二极管模拟的八段数码管开始显示:一一显示各段,之后一次显示0、1、2、3、4、5、6、7、8、9、A、B、C、D、E、F再返回初始显示,并循环不止。
四、实验设备1、安装了STEP7-Micro/WIN32编程软件的计算机一台2、PC/PPI编程电缆一根3、锁紧导线苦干五、实验步骤1、根据上表进行输入输出接线;2、编写程序,并把程序输入STEP7中;3、检查输入程序无误以后,将程序下载到主机内,并且把PLC的工作模式达到RUN模式;4、拨动输入开关SD,观察输出LED的显示结果。
一、引言《可编程逻辑控制器》课程设计是该课程的一个重要教学环节,既有别于毕业设计,又不同于课堂教学。
什么是plc顺序控制?plc顺序控制设计方法
挨次掌握通常是对一些开关量的掌握如按钮、限位开关等输入内容以及指示灯、中间继电器等输出内容,这里主要针对是规律掌握,它是我们plc的基本掌握内容。
可以说是在传统继电器系统进展起来的,因此这里我们试验平台需要的东西有:
1、输入相关器件
常见的是按钮开关一类的,而且形式是多种多样的有旋转按钮、复位按钮、急停开关,脚踏开关。
除此之外就是限位开关一类的有行程开关、接近开关,行程开关是靠机械位置进行闭合多为两线制,接近开关是靠感应位置进行闭合,有两线制和三线制(NPN型和PNP型)的常闭或者常开类型,它们一般用在设备上的极限位置。
2、输出相关器件
输出的内容比较多,PLC般不能与掌握外围设备直接进行连接,需要通过中间继电器、接触器的形式进行掌握,常见的掌握对象有三相异步电机、各种电磁阀包括水阀、气阀的。
PLC的输出类型一般分为晶体管和继电器类型,晶体管可以驱动直流负载开关频率很高常常掌握脉冲输出,继电器可以驱动任何形式的负载,只不过开关频率有一点的限制,可直接驱动一些沟通负载如接触器。
3、小结
这部分的学习内容是比较基础的也是我们常见的低压元器件,我们以掌握三相异步电机的启保停、正反转、通电断电延时为例建试验
平台,主要有按钮、中间继电器、接触器、小功率的三相异步电机,最好能够搭建一个机械的移动平台(电机连接丝杆),可以增加行程开关或者接近开关进行限制。

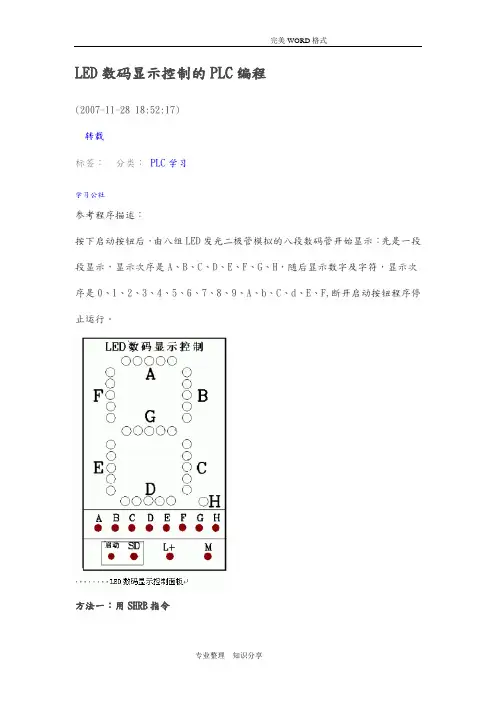

LED数码显示控制的PLC编程(2007-11-28 18:52:17)转载分类:PLC学习标签:学习公社参考程序描述:按下启动按钮后,由八组LED发光二极管模拟的八段数码管开始显示:先是一段段显示,显示次序是A、B、C、D、E、F、G、H,随后显示数字及字符,显示次序是0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F,断开启动按钮程序停止运行。
方法一:用SHRB指令用M10.0~M10.7 M11.0~M11.7 M12.0~M12.7的24个位表示显示的24种状态的控制位。
将下面这段语句指令全部复制,然后开一个记事本文件,粘贴进去。
ORGANIZATION_BLOCK MAIN:OB1TITLE=POU CommentBEGINNetwork 1 // Network Title// Network CommentLD I0.0LPSAN T38= M0.1LRDTON T38, 15LPPAN T37TON T37, 10Network 2LD M12.7O M0.1= M0.0Network 3LD T37SHRB M0.0, M10.0, 24 Network 4 // Network Title // Network CommentLD M10.0O M11.0O M11.2O M11.3O M11.5O M11.6O M11.7O M12.0O M12.1O M12.2O M12.4O M12.6O M12.7= Q0.0Network 5LD M10.1O M11.0O M11.1O M11.3 O M11.4 O M11.7 O M12.0 O M12.1 O M12.2 O M12.5 = Q0.1 Network 6 LD M10.2 O M11.0 O M11.1 O M11.3 O M11.4 O M11.5 O M11.6 O M11.7 O M12.0 O M12.1 O M12.3 O M12.5= Q0.2 Network 7 LD M10.3 O M11.0 O M11.2 O M11.3 O M11.5 O M11.6 O M12.0 O M12.1 O M12.3 O M12.4 O M12.5 O M12.6 = Q0.3 Network 8 LD M10.4 O M11.0 O M11.2 O M11.6 O M12.0O M12.3 O M12.4 O M12.5 O M12.6 O M12.7 = Q0.4 Network 9 LD M10.5 O M11.0 O M11.4 O M11.5 O M11.6 O M12.0 O M12.1 O M12.2 O M12.3 O M12.4 O M12.6 O M12.7 = Q0.5 Network 10O M11.2O M11.3O M11.4O M11.5O M11.6O M12.0O M12.1O M12.2O M12.3O M12.5O M12.6O M12.7= Q0.6Network 11LD M10.7= Q0.7END_ORGANIZATION_BLOCK SUBROUTINE_BLOCK SBR_0:SBR0 TITLE=POU CommentBEGINNetwork 1 // Network Title// Network CommentEND_SUBROUTINE_BLOCKINTERRUPT_BLOCK INT_0:INT0TITLE=POU CommentBEGINNetwork 1 // Network Title// Network CommentEND_INTERRUPT_BLOCK做好了txt记事本文件,再将它导入PLC中,文件类型是“所有”我就拿我做的实验来讲解,我用的是7段码,Q0.1~Q0.7分别对应着7段如果要显示数字2,那么就如下图,即Q0.1、Q0.2、Q0.4、Q0.5、Q0.7工作。
PLC控制LED灯数码显示控制程序一、实现功能:按下启动按钮,由8组led灯发光二极管模拟的8段数码管每隔1S进行显示,显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
led灯数码显示控制程序设计及模拟运行灯一、实现功能:按下启动按钮,由8组led灯发光二极管模拟的8段数码管每隔1S进行显示,显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
二、硬件设计:三、软件程序设计1、控制过程一、实现功能:按下启动按钮,由8组led灯发光二极管模拟的8段数码管每隔1S进行显示,显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
闭合输入继电器某0,程序开始工作。
M0吸合,LED灯数码显示A,随后依次、b、c、d、E、F。
2、控制梯形图一、实现功能:按下启动按钮,由8组led灯发光二极管模拟的8段数码管每隔1S进行显示,显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
3、语句表一、实现功能:按下启动按钮,由8组led灯发光二极管模拟的8段数码管每隔1S进行显示,显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
4、仿真截图5、实物照片一、实现功能:按下启动按钮,由8组led灯发光二极管模拟的8段数码管每隔1S进行显示,显示内容依次为F、A、b、c、d、E、F共8个字符。
再重新循环显示。
五、实训心得在实习中,我们在指导教师的帮助下,将所学知识和实习内容相互结和、相互验证,并对一些实际问题加以分析和讨论。
电子实习是我们重要的电工电子技术基础实践课,培养学生的动手操作能力就显得尤为重要。
通过实习加深对课堂知识的理解,初步了解和掌握一般的电工电子工艺技能,了解电工电子产品生产过程。
通过电机与控制模块实训,我确实是学到了很多知识,拓展了自己的的视野。
通过这一次的电机与控制模块实训,增强了我的动手操作的能力。
电子实习我们已经做过很多次了,这一次是专业的综合实习,包括以前我们没做过的plc。
中文摘要:城市交通信号控制是通过对交通流量的调节以达到改善人和货物的安全运输,提高运营效率。
交通系统是一个具有随机性、模糊性和不确定性的复杂系统,建立数学模型非常困难,有时甚至无法用现有的数学方法加以描述。
目前大多采用的是自适应信号控制,它需要数学建模,且不考虑交通延误、停车次数等。
所以经典控制法很难得到满意的效果。
而模糊控制是一种无须建立数学模型的控制方法,它能模仿有经验的交警指挥交通时的思路,达到很好的控制效果。
近些年来我国的许多学者也都以不同的思路对单个交叉口、交通干线的模糊控制进行了研究,但因研究的局限性,实际中得到应用的寥寥无几,本文实现基于PLC的交通信号的模糊控制系统。
根据前后相流量来决定信号灯配时的模糊控制系统的理论研究成果,用PLC实现单个十字路口交通信号灯模糊控制的方法,以单个十字路口4相位交通灯为例,把PLC作为一个模糊控制器,采用梯形图编程。
通过实验保证了系统运行稳定可靠,能根据不同的交通流量进行模糊控制决策,优化信号灯的配时,从而可以有效的解决交通流量不均衡、不稳定带来的问题。
关键词:交通; 智能控制; PLC目录毕业论文(摘要Abstract) (1)1.1 城市交通现状 (4)1.2 智能交通的国内外发展状况 (4)1.3 交通信号灯控制的研究现状 (6)2 十字路口信号控制的基本理论和方法 (6)2.1 交通信号灯 (6)2.2 信号灯的设置 (7)2.3 交通信号的控制方式 (7)2.4 城市道路智能交通信号控制系统 (8)2.4.1 智能交通信号控制系统的基本组成 (8)2.4.2 交通信号控制系统的主要术语和参数 (9)2.4.3 智能交通信号控制的核心 (11)2.4.4 智能交通信号控制系统的基本设计步骤 (11)3 基于PLC的模糊控制系统的设计实现 (11)3.1 可编程控制器 (12)3.2 硬件电路 (13)3.3 PLC的编程设计 (16)3.3.1确定工/O点数及PLC的选择 (16)3.3.2 I/0点地址分配 (17)3.3.3交通灯控制时序图 (18)3.3.4 控制流程图 (19)3.4 软、硬件的调试 (20)4 结论 (21)参考文献带有显示器的十字路口交通信号灯的PLC控制1.1 城市交通现状据一项对美国主要城市交通状况的调查显示:1982年至2000年,美国城市在上下班高峰期间的交通堵塞状况不断加剧,由交通堵塞造成的时间和汽油浪费而带来的经济损失每年高达680亿美元。
